Erfindung
Russische Föderation Patent RU2269212

elektrische Heizung

Name des Erfinders: Maroresku Igor I. (UA)
Der Name des Patentinhabers: Maroresku Igor I. (UA)
Postanschrift: 04201, Kiew, p / 144 TA Shakhova
Startdatum des Patents: 2004.02.13

Die Erfindung betrifft Elektrotechnik, insbesondere auf elektrische Heizungen Designs und kann in der Zahnmedizin verwendet werden, mit Wachsmodellen arbeiten Instrumente zur Sterilisation und in allen anderen technischen Bereichen, einschließlich der Biologie, Mikrobiologie, Chemie, Medizin, Schmuck, überall dort, wo es notwendig ist, eine schnelle Erhitzen und Schmelzen des niedrigschmelzenden Materialien oder Erwärmung von Objekten innerhalb einer elektrischen Heizung angeordnet durchzuführen, und stellt eine signifikante Reduktion der Wärmeverluste, die Gleichförmigkeit der Erwärmung und die Verteilung des Temperaturfeldes, konstruktive Vereinfachung, Zuverlässigkeit, Effizienz und elektrische Sicherheit beim Betrieb, sondern auch die Möglichkeit, die Arbeit mit jede Spannung ohne Transformator. Zu diesem Zweck ist eine elektrische Heizung, ein Gehäuse mit einem hohlen Innenraum und ein leitfähiges Element in Form von Drahtwindungen, die auf seiner äußeren Oberfläche gemäß der Erfindung die Windungen des Drahts des leitenden Elements angeordnet in beabstandeter Spiral und gegeneinander versetzten Nuten auf der Außenfläche des Gehäuses aus, umfassend Keramikmaterial, deren Außenfläche mit einem elektrisch isolierenden Material bedeckt ist, eine optimale Leistung ist also eine elektrische Heizvorrichtung, wobei das elektrisch isolierende Material Keramik verwendet isolierenden; Gehäuseinnenfläche eine Schicht aus einem keramischen Material hergestellt ist, säure-, erhöht die Steigung des Drahtes an das obere Ende des Gehäuses ist mit einem thermo-Kompensationselement Bedecken der äußeren Umfangsfläche des Gehäuses und seinem unteren Ende versehen, die aus Basaltfasern hergestellt werden können.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft Elektrotechnik, insbesondere auf elektrische Heizungen Designs und kann in der Zahnmedizin verwendet werden , mit Wachsmodellen arbeiten Instrumente zur Sterilisation und in allen anderen technischen Bereichen, einschließlich der Biologie, Mikrobiologie, Chemie, Medizin, Schmuck, überall dort , wo es notwendig ist , schnell Erhitzen und Schmelzen von niedrig schmelzenden Materialien oder Erwärmung von Objekten innerhalb einer elektrischen Heizung angeordnet auszuführen.

Bekannte elektrische Heizung (siehe auth .. St. USSR №5339, IPC G 21 H 2/02, publ. 1925) enthaltenden Glimmerzylinder , auf dem gewickelten Heizspirale aus Draht mit einer Schicht aus geschmolzener Borsäure und einem geschützten zweiten Glimmer beschichtet Zylinder hat nicht weit verbreitet in der Industrie, weil es große Wärmeverluste von der Oberfläche gefunden werden, wie keine Borsäure oder Glimmer bieten keine ausreichende Isolierung zudem notwendig Kosten für teure Glimmer.

Bekannte und am nächsten in technischen Wesentlichen der elektrischen Heizung beansprucht (siehe. "SAFE" "Kristar" Firmenprospekt mit der Beschreibung des Produkts dieses Unternehmen voskotopki OPTIMA-WAX 3, c.2, Profil), einen Körper mit einem hohlen Innenraum und einem leitenden Element , umfassend ein Drahtspulen auf seiner Außenfläche angeordnet ist, wobei der Körper von Metalldrahtspulen gewickelt sind, direkt auf der Oberfläche eines Isolators auf der Außenfläche des Gehäuses angeordnet gemacht wird.

Nachteile des Heizgerätes sind wie folgt:

- Ein wesentlicher Wärmeverlust aufgrund der Notwendigkeit, den Isolator zwischen dem Metallkörper und dem elektrisch leitenden Element und der Möglichkeit eines Heizgerätes Gehäuse einzuführen, wobei das Heizelement eingebettet ist daher unökonomisch Arbeitseffizienz gering ist,

- Trotz der Anwesenheit des Isolators, ein elektrischer Kurzschluss kann nach eigenem Schaden oder Ausfall, Elektro-und Brandgefahr während des Gebrauchs,

- Möglicherweise Schließen Drahtwindungen zwischen ihnen bei einer Erwärmungs und Verschiebung, wodurch der gesamte Geräteausfall, unzuverlässig Design,

- Bedingt durch nicht ausreichend hohen spezifischen Wärme des elektrischen Heizers Gehäuse Unebenheit der Temperatur in dem Heizbehälter,

- Mangelnde Eignung zum Anschluss von Geräten, ohne die Spannung zu reduzieren, das heißt, Ausführung konstruktive Komplexität bei der Einführung in das Instrument.

Die Erfindung basiert auf der Aufgabe der Verbesserung der elektrischen Heizvorrichtung, bei der die durch die Ausführung seines Körpers Keramik Ausnahmen , da der Isolator Isolator ist der Körper selbst, und die Platzierung der Drahtspulen in den Nuten versetzt eine signifikante Reduktion der Wärmeverlust bereitstellt, die Gleichförmigkeit der Erwärmung und die Verteilung der Temperaturfeld, eine Vereinfachung Design, Zuverlässigkeit, Kosten und elektrische während des Betriebs, sondern auch mit ohne Spannungswandler zu arbeiten.

Um dieses Problem zu lösen, in einem elektrischen Heizkörper ein Gehäuse mit einem hohlen Innenraum und ein leitfähiges Element in Form von Drahtwindungen an seiner Außenfläche angeordnet ist erfindungsgemäß die Windungen des Drahts des leitenden Elements in beabstandeter Spirale angeordnet und gegeneinander versetzten Nuten auf der Außenfläche des Gehäuses, aus keramischem Material, ist ihre Außenfläche mit einem elektrisch isolierenden Material bedeckt ist, die zum Durchführen einer elektrischen Heizung optimal ist, wobei das elektrisch isolierende Material Keramik verwendet isolierenden; das Gehäuse eine innere Oberflächenschicht aus keramischem Material, säure-, erhöht die Steigung des Drahtes an das obere Ende des Gehäuses ist mit einem thermo-Kompensationselement vorgesehen, um die Außenumfangsfläche des Gehäuses und seinem unteren Ende abdeckt, die aus Basaltfasern hergestellt werden können.

Der kausale Zusammenhang zwischen der vorgeschlagenen Kombination von Merkmalen und technischen Ergebnisse werden erzielt, wenn ihre Umsetzung ist wie folgt.

Da das Gehäuse des elektrischen Heizers aus Keramik hergestellt ist, das heißt aus dielektrischem Material mit einer hohen Wärmekapazität, ist es nicht die Verwendung eines zusätzlichen Strukturelement beinhalten - Isolator weist eine Nut in dem ein elektrisch leitendes Element ohne Vorspannung angeordnet ist, und schaltet Schaltungen in Betrieb miteinander verbunden sind, versiegelt die äußere Oberfläche der Spulen mit einer Schicht elektrisch isolierenden Material, beschichtet, die zusammen einen einzigen bilden Struktur und die gesamte Wärme direkt zum Nachheizen Kapazität bietet gleichzeitig Leistungserhöhung Heizungs Gleichförmigkeit, vereinfachte Konstruktion Bereitstellung erhöht seine elektrische Sicherheit und Effizienz sowie in Gegenwart von Element thermoKompensations Bedecken der äußeren Umfangsfläche des Gehäuses und sein unteres Ende, wenn seine Anwesenheit nicht mehr zur Verfügung gestellt Design, für die die elektrische Heizung ausgebildet ist und zusammengebaut, mit der sie verwendet werden soll, wird zusätzlich teplozatraty reduziert werden, wird die Wärme gerichtet Inneren elektrischen Heizers Hohlraum übertragen und gleichmäßig mit minimalen Verlusten, zusätzlich verteilt sind, bietet das Design Verteilungssteuertemperaturfeld, wie durch, beispielsweise in Anspruch 4, und kann ohne Verringerung der Spannungswandler betrieben werden.

elektrische Heizung elektrische Heizung

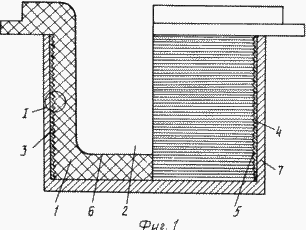

Die Abbildung zeigt die vorgeschlagene elektrische Heizung, wobei 1 seine perspektivische Ansicht ist, Abbildung 2 - Ansicht in Abbildung 1 1.

Die elektrische Heizung weist ein Gehäuse 1 mit einem hohlen inneren Hohlraum 2 und dem leitfähigen Element 3 in Form von Drahtwindungen an seiner Außenfläche angeordnet sind erfindungsgemäß die Windungen des Drahts des leitfähigen Elements 3 sind in beabstandeter Spiral angeordnet und relativ zu den Nuten 4 in der Außenfläche des Gehäuses 1 zueinander versetzt, aus keramischem Material, ist ihre Außenfläche mit einem elektrisch isolierenden Material 5 bedeckt, während die optimale eine elektrische Heizung durchzuführen ist, wobei das isolierende Material ein keramisches Material ist; die innere Oberflächenschicht 1 einen Körper 6 aus einem keramischen Material aufweist, säure-, Drahtsteigung des leitfähigen Elements 3 steigt zum oberen Ende des Gehäuses 1, und in gleichem Abstand von der Außenfläche des Gehäuses 1 der thermo-Kompensationselement 7 installiert ist.

Jobs vorgeschlagen elektrische Heizung ist wie folgt.

Es wird voskotopke zum Schmelzen von verschiedenen Arten von Wachs vorgesehen in der Vorrichtung, beispielsweise installiert. In Gegenwart eines elektrischen Heizelementes 7 enthalten die thermo-Kompensationseinrichtung kann nicht die letztere. Voskotopka enthalten im Netz, stellen Sie die gewünschte Temperaturregime im Bereich von 40 ... 120 ° C, und das leitende Element 3 und ordnet die Joule-Wärme heizt den Wärmekörper übertragen 1, wodurch die Schmelze in den Hohlraum gelegt 2 des Gehäuses 1 Wachs. Aufgrund der hohen Wärmekapazität des Körpers 1 aus keramischem Material gleichmäßige Temperatur in der Heizzone gehalten wird, die auf dem maximalen Niveau erreicht werden kann, wenn die Steigung des Drahtes des leitfähigen Elements 3 Anstieg zu dem oberen Ende des Körpers 1, die für die mögliche Screening von Wärme in diesem Teil kompensiert, und wenn der Innen Oberfläche des Gehäuses 1 mit einer Schicht 6 aus einem keramischen Material hergestellt ist, geschützt säure-, um die Oberfläche vor Beschädigungen.

FORDERUNGEN

1. Eine elektrische Heizvorrichtung einen Keramikkörper und ein leitfähiges Element in Form von Drahtspulen angeordnet in gegeneinander versetzten Nuten auf der Außenfläche des Gehäuses umfasst, wobei das Gehäuse mit einem inneren Hohlraum hohl hergestellt ist, die Außenfläche der Drahtspulen mit einem keramischen Material beschichtet ist, und die Innenfläche das Gehäuse weist eine Schicht aus einem keramischen Material hergestellt, säure-.

2. Heizvorrichtung nach Anspruch 1, daß die Steigung der Draht steigt in Richtung des oberen Endes des Gehäuses, dadurch gekennzeichnet,.

Druckversion
Erscheinungsdatum 07.12.2006gg
