Erfindung
Russische Föderation Patent RU2271501

INSTALLATION BEFEUERUNGS

Name des Erfinders: Vladimir Vladimir K. (RU); Kharlamov, Mikhail Matveevich (RU); Perlin Oleg Savelievich (RU); Shevchenko Andrei Petrovich (RU)
Der Name des Patentinhabers: Gesellschaft mit beschränkter Haftung "Wissenschaftliche und Produktionsfirma" Sphere "(RU)
Adresse für die Korrespondenz :. 344.010, Rostov-on-Don, Woroschilow, 64, kv.84, OS Trosse
Startdatum des Patents: 2004.03.29

Die Erfindung ist zur Erwärmung von Wasser vorgesehen und kann zum Heizen verwendet werden. Die Installation umfasst mit dem Einlaß und Auslaß und einem Deckelhaupttank, in dessen Innerem sich sind mit dem Flüssigkeitspegelsensor-Steuereinheit und termoelektronagrevatel in einem abgedichteten Behälter mit konstantem Volumen ausgebildet ist als Wechselbehälter Zusatzbehälter konfiguriert Einlass an eine Steuereinheit Sensor verbunden enthaltend Flüssigkeitspegel und einem Deckel, an dem der Kondensationsvorrichtung eingebaut ist, das Rückschlagventil und die Heizelemente. Wechseltank für das Heizelement auf der Abdeckung des Haupttanks installiert, die der Boden der zusätzlichen Kapazitäten zur gleichen Zeit ist. Auf dem Deckelhaupttank in einem zusätzlichen Behälter mit einem Rückschlagventil Haupttank platziert festen Einlass und einen automatischen Entfernen von Luft, gebildet durch zwei ineinanderGewindeRohr Ventilen, mit einem von dem reziproken Ventil auf einer Düsenbasis Kapazität montiert ist, von denen der Boden ist fest ein Auslassventil angebracht ist. Die Erfindung verbessert die Effizienz der Anlage und die Struktur zu vereinfachen.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf das Gebiet der Energietechnik, nämlich für Anlagen zum Heizen und kann für die Beheizung von Industrieanlagen, Wohnhäuser, Geschäfts Pavillons, Gartenhäuser, Garagen, als Hauptwärmequelle, sowie in Verbindung mit anderen Heizsystemen als Backup Wärmequelle verwendet werden .

Bekannte autonome Warmwasser - System (US - Patent. RU №1818507, cl. Die F 24 D 17/00, 1993), einschließlich Lagertanks, montiert an Rohren, eine Wärmepumpe mit einem Verdampfer und einem Kondensator, geleoustanovku.

Konstruktive Ausführung eines solchen autonomen Warmwasser-System erschwert seine Herstellung, begrenzt die Klimazonen der Nutzung und den Einsatz in einzelnen Gebäuden, in denen es keine zentrale Wasserversorgung.

Bekannte Wasserheizungskesselanlage und eine Vorrichtung zum Steuern seines Betriebs (US - Patent. RU №2092744, Kl. F 24 N 1/08, 1997), mit einer Wärmeaustauschkammer (eine Kammer Zündung, Brennkammer, Wasserkammer mit einer Spule und einem Kamin ), Wasser in den Tank, Zirkulationspumpe, die Heißwasserzufuhrvorrichtung, dem Brenner und der Betriebssteuervorrichtung des Systems hinzugefügt wird.

Mangel an Warmwasserkesselanlage in ihrer Komplexität, die relative Sperrigkeit, die Möglichkeit des Austretens von schädlichen Inhaltsstoffen in der Arbeit verwendet werden, die seine Verwendung in einer häuslichen Umgebung begrenzt.

Bekannte Wärmepumpe (AS USSR №892031 nach cl. F MKI 04 F 1/18, 1981), mit einem Flüssigkeitsbehälter mit einer geförderten Autobahn, die die Heizung, Kühlschrank konsequent festgelegt hat, und ein Rückschlagventil und ein Hauptkammer mit veränderlichem Volumen, die zwischen dem Tank und dem Heizelement, das ferner variable Volumenkammer zwischen dem Ventil und einem Rückflusskühler, einem beweglichen Deckel, der federbelastet ist und kinematisch verbunden mit der Stange mittels eines Deckelhaupt Kammer mit variablem Volumen angeordnet ist. Auch auf der Linie sind ferner zwei Ventile angeordnet: ein - zwischen dem Behälter und der Hauptkammer und der anderen - für die zweite Kamera.

Die Nachteile eines solchen Systems sind relativ niedrige Flüssigkeits Heizeffizienz aufgrund der Außen Lage des Heizelements in einem geheizten Objekt, nur einen bestimmten erhitzte flüssige Teil in den Verbrauch des Ausgabesystems, eine gut definierte geometrische Lage der Hauptkammer für zusätzliche Kameras, sondern auch für mechanisch bewegte Teile, mehr Schwierigkeiten verursacht in sie mit zuverlässige Abdichtung bietet, was zu unnötigen Stromkosten.

Bekannt und als Prototyp Wärmepumpensystem angenommen (US - Patent. RU №2173434, IPC F 24 H 1/08, F 25 B 29/00, F 04 F 1/04, 2001), mit der Durchführung in Form eines abgedichteten Behälter mit konstantem Volumen einen Abdeckungshaupttank in dessen Innerem eine Flüssigkeitspegelsensor und eine Heizung in dem oberen Teil seiner Installation kompliziert, in der Höhe einstellbar relativ zu dem Flüssigkeitspegelsensor Auslassanschluss, das untere Ende der unterhalb des Kappenhaupttank angeordnet ist und an der Unterseite - ein Einlass gebildet in einen Tank mit konstantem Volumen mit der Atmosphäre in Verbindung steht, angeordnet eine zusätzliche Kapazität nicht niedriger ist als der Hauptbehälter am Eingang des zusätzlichen Kapazitätsrückschlagventil montiert ist, wird das Heizelement zwischen dem Haupt- und dem Zusatzbehälter angeordnet ist, sondern auch in der Strömungsleitung mechanischen Steuervorrichtung und eine Steuereinheit befindet , die mit einer Heizung und Füllstandssensor elektrotermodatchik die an der Rückleitung in dem ein Rückschlagventil zugeordnet ist.

Die Nachteile der bekannten Wärmepumpensystem ist ein Zusatztank direkt hinter dem Haupttank während des Erhitzens auf die Flüssigkeit Siedepunkt, aus dem Haupttank in einen zusätzlichen Behälter eintritt, teilweise mit kalter Flüssigkeit gefüllt ist , einen wesentlichen Teil der Wärmeenergie verliert und kühlt dann die Flüssigkeit die Heizelemente füllt, wodurch es eine ist zusätzliche Wärmeverlust (die Gesamtwärmeverlust beträgt etwa 50%), und die gewünschte Temperatur in einem beheizten Raum, einen zusätzlichen Energieverbrauch, was die Effizienz des Wärmepumpensystems reduziert zu erreichen.

Verfügbarkeit von Grund- und Zusatzleistungen in Form von zwei getrennten Einheiten über die Autobahn, sondern auch kompliziert, höhenverstellbare Auslauf im Haupttank installiert ist, das Design des Wärmepumpensystems kompliziert wird, zur gleichen Zeit, wenn zusätzliche Kapazitäten innerhalb der beheizten Raum platzieren kann Fluiddampf in einem beheizten Raum austreten dass verschlechtert ökologischen beheizten Raum und zum Entfernen von Flüssigkeitsdampf in der Atmosphäre erforderlich, zusätzliche Geräte zu verwenden, was die Konstruktion verkompliziert. Außerdem wird während des Betriebs in Wärmepumpensystem bekannt Hauptlufttank ausgebildet ist, was die Effizienz der Montagearbeiten reduziert, da die Notwendigkeit für periodische manuelle Entfernung von Luft ist nicht gewährleistet, dass die Installation in dem Automatik-Modus.

Das Ziel der vorliegenden Erfindung ist es , eine Einrichtung zum Heizen zu schaffen, die einen hohen Wirkungsgrad aufweisen würde, haben das Design für die Tragfähigkeit der beheizten Raum und Installationsarbeiten für Heizung im Automatikbetrieb vereinfacht.

Diese Aufgabe wird durch die Tatsache erreicht , dass Pflanze in der bekannten Wärmepumpe als Druckbehälter mit konstantem Volumen mit dem Einlass und dem Auslass und einem Deckelhaupttank konstruiert umfasst, in dessen Innerem sich an den Füllstandssensor Steuereinheit und termoelektronagrevatel in einen Tankeinlass ausgebildet ist, verbunden sind zusätzliche Kapazität, das Rückschlagventil und die Heizungseinheiten, zusätzliche Kapazitäten, weiter zu einer Einheit Füllstandssensor Steuerung gekoppelt ist, und eine Abdeckung, auf der die Kondensationsvorrichtung fixiert ist, als Wechselbehälter für das Heizelement installiert entwickelt, um die Haupttank zu decken, die zugleich den Boden des Zusatzbehälters , wobei die Hauptabdeckung Tank in einem zusätzlichen Behältereinlauf Haupttank mit einem Rückschlagventil und einer automatischen Entfernen von Luft durch zwei wechselseitig verbundenen Gewinderohrventile gebildet platziert fixiert, mit einer der reziproken Ventil an der Düsenhauptbehälter im Boden angebracht ist welches einen Auslass mit einem Ventil darauf fixiert montiert ist, eine abnehmbare Feder mit einer vorgegebenen Elastizität konfiguriert umfasst.

Das Vorhandensein des Ventils mit einem abnehmbaren Feder eine vorgegebene Elastizität aufweist, an dem Auslassrohr Hauptbehälter die erforderliche Dampfdruck in dem Haupttank und damit die Fluidtemperatur darin oberhalb von 100 ° C, und als zusätzliche Kapazität für das Heizelement vorhanden installiert liefert, wobei die zuvor genannten Temperaturfluid tritt direkt aus dem Haupttank in den Heizelementen, die den Wärmeverlust verringert und erhöht somit die Effizienz der Anlage für Heizung.

Platzierung zusätzlicher Kapazität auf dem Deckel des Haupttanks beseitigt Leitung für flüssige Einspeisung von zusätzlicher Kapazität an den Haupteinlaß und verwenden, um die Basiskapazität als Auslass zusätzliche Kapazität, die die Auslegung der Anlage für Heizung vereinfacht.

die Abdeckung zusätzliche Kapazität Kondensationseinheit Anbringen bietet eine effiziente Kondensation von Luft- und Flüssigkeitsdampf in zusätzliche Kapazitäten, und es entfällt die Leckage des Flüssigkeitsdampf aus der zusätzlichen Kapazitäten und sie in einem beheizten Raum bekommen, die Nachhaltigkeit der beheizten Raum gewährleistet und damit die Nutzung der Anlage für direkt in den beheizten Räumen Heizung . Die installierte Leistung in mehr Füllstandssensor sorgt dafür, dass sie die minimal erforderliche Menge an Flüssigkeit enthält, die das Eindringen von Luft aus der Zusatzkapazität an das Heizungssystem in einem Notfall (beispielsweise ein Leck in der Heizungsanlage) verhindert. In diesen Fällen gibt ein Füllstandssensor Steuereinheit einen Befehl, um die Installation des Heizungsnetzes zu deaktivieren.

Die Anwesenheit in dem Erhitzungsgerät zum automatischen Entlüftungsvorrichtung für in dem Haupttank in dem Prozess anfall stellt die Installation für den Heizbetrieb im Automatikbetrieb, da es keine Notwendigkeit für eine periodische manuelle Entfernung der Luft aus dem Haupttank ist.

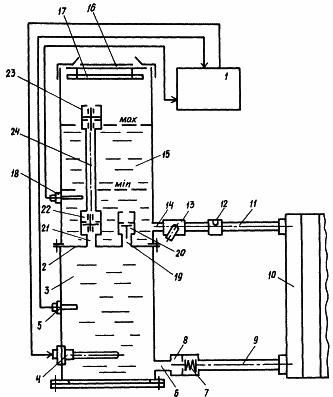

Die Zeichnung zeigt ein Schaltbild der erfindungsgemäßen Heizungsanlage.

INSTALLATION BEFEUERUNGS

Installation für Heizung besteht aus einem eine automatische Steuerung gemacht in Form eines abgedichteten Behälter mit konstantem Volumen mit Deckel 2 Haupttank 3, die auf die Einheit 1 Auto Steuerung termoelektronagrevatel 4 und Sensor 5 Niveauschutz termoelektronagrevatel 4 vor Überhitzung durch Absenken des Flüssigkeitsspiegels verbunden ist in Primärbehälter 3 ist der Boden davon 6 konfiguriert als Auslassrohr befestigt ist, die eingestellt operative darin auswechselbare Feder angeordnet ist 7 eine vorbestimmte Elastizität aufweist, ein Ventil 8, das einen vorbestimmten Dampfdruck in dem Haupttank liefert und damit die eingestellte Temperatur Flüssigkeit, die durch eine direkte highway 9 zugeführt in den Heizelementen 10 sind in der Rücklaufleitung 11 verbunden, die auf die Einheit 1 12 elektrotermodatchik automatische Steuerung verbunden sind und das Filter 13 an dem Einlaß 14, zusätzliche Kapazität von 15.

Zusatzkapazität 15 ist als luftdicht angebracht an der Hauptabdeckung 2 des Behälters 3 mit einem abnehmbaren Behälterdeckel 16 gebildet, die an die Kondensationseinrichtung 17 befestigt ist der Hauptabdeckung 2 des Behälters 3 ist auch die zusätzliche Behälterboden 15. Der Behälter 15 weiterhin einen Füllstandssensor eingebaut 18, wobei der Verriegelungs das Mindestniveau der Flüssigkeit in dem Behälter 15 erforderlich und weitere Unfälle zu verhindern. Füllstandssensor 18 ist in dem Behälter 15 für zusätzliche 10-15 mm unterhalb der minimal erforderliche Niveau der Flüssigkeit darin angeordnet.

Auf der Abdeckung 2 des Hauptbehälters 3 in der zusätzlichen Kapazität von 15 Eingangs angeordnet befestigt ist, die sowohl Austrittsdüse zusätzliche Kapazität von 15, Einlaß 19 des Haupttanks 3 mit einem Rückschlagventil 20 angebracht, und die Leitung 21, die die automatische Entfernung der Luft aus dem Haupttank 3 hostet, in zwei Ventile ausgeführt reziprok 22 wird durch ein Gewinderohr 24, das Rückschlagventil 23 über dem maximal möglichen Flüssigkeitsmenge 15 in dem Zusatztank 23 verbunden angeordnet.

JOB ANGEBOT FÜR HEIZUNG IST WIE FOLGT

Pre Haupttank 3, Heizelemente 10, die Vorwärts- und Rückwärts Linie 9, 11, und zusätzliche Kapazität wird mit Wasser 15 (Flüssigkeit) gefüllt und Wasserstand in dem weiteren Behälter 15 ist minimal, 10-15 mm größer ist als der Füllstandssensor 18. Mit der Platzierung Einheit 1 automatische Steuerung termoelektronagrevatel 4 umfassen Wasser und brachte sie zu dem Haupttank 3 zum Kochen bringen. Wenn der Dampf in den Primärtank 3 scharfen Druckanstieg, in der 3 die Luft in dem Haupttank 21 durch das Rohr, öffnet das Ventil 22 und das Rohr 24, das Ventil 23 eintritt, schließt es und das kochende Wasser unter Druck Dampf durch den Auslass 6 ist mit dem Ventil 8 zugeführt, und wenn der Druck im Haupttank, den Widerstand der Feder 7 übersteigt, wird das Ventil 8, siedendem Wasser öffnet das Ventil 8 und eine gerade Linie 9 direkt zu den Heizelementen 10 und dann auf der Rücklaufleitung 11 durch einen Filter 13 und Einlass geht 14 eintritt in einem zusätzlichen Behälter 15, der über eine Kupplungsvorrichtung 17 effektiv den Wasserdampf kondensieren. Wenn der Dampf durch das Wasser im Primärbehälter 3 fällt unter Füllstandsensor 5 verschoben wird, sendet dieser ein Signal an die Einheit 1 Auto-Steuerelement, das termoelektronagrevatel 4 deaktiviert, während der Dampf das kochende Wasser in den Heizelementen 10 so zu verschieben, weiterhin als Verdampfungs nach sogar bestimmte Zeit auftritt, off termoelektronagrevatelya 4.

Nach Ablauf der Hauptdampfdruck in dem Behälter 3 fällt, Dampfkondensation auftritt und Vakuumformen, die unter der Wirkung des Rückschlagventils 20 geöffnet wird, und der Haupttank 3 mit Wasser gefüllt ist von einem zusätzlichen Tank 15 durch den Einlass kommenden 19. Gleichzeitig wird das Ventil 22 geschlossen ist, und Ventil 23 wird geöffnet, und Luft aus dem Rohr 24 tritt in den weiteren Behälter 15, wo er kondensiert wird zusammen mit Wasserdampf.

Die Aufrechterhaltung der gewünschten Temperatur in einem beheizten Raum während der Installation zum Heizen trägt elektrotermodatchik 12. Wenn die Wassertemperatur in der Rückleitung 11 auf den vorgegebenen Wert gleich ist, gibt der elektrotermodatchik 17 einen Befehl an die Steuereinheit 1 Reise termoelektronagrevatelya 4. Durch die Wassertemperatur in der Rückleitung 11 auf den Satz reduzieren Wert, beispielsweise bei 3-5 ° C, elektrotermodatchik 17 weist eine Steuereinheit 1 für die automatische Aufnahme termoelektronagrevatelya 4, und der Zyklus wird wiederholt.

Das Vorhandensein des Ventils mit einem abnehmbaren Feder eine vorgegebene Elastizität aufweist, an dem Auslassrohr Hauptbehälter die erforderliche Dampfdruck in dem Haupttank und damit die Fluidtemperatur darin oberhalb von 100 ° C, und als zusätzliche Kapazität für das Heizelement vorhanden installiert liefert, wobei die zuvor genannten Temperaturfluid tritt direkt aus dem Haupttank in den Heizelementen, die den Wärmeverlust verringert und erhöht somit die Effizienz der Anlage für Heizung.

Platzierung zusätzlicher Kapazität auf dem Deckel des Haupttanks beseitigt Leitung für flüssige Einspeisung von zusätzlicher Kapazität an den Haupteinlaß und verwenden, um die Basiskapazität als Auslass zusätzliche Kapazität, die die Auslegung der Anlage für Heizung vereinfacht.

Die Anwesenheit eines zusätzlichen Deckelbehälter mit mit einer Kupplungseinrichtung auf ihm fixiert stellt eine effiziente Kondensation von Luft und Flüssigkeitsdampf in zusätzliche Kapazität und es entfällt die Leckage des Flüssigkeitsdampf aus der zusätzlichen Kapazität und sie in einem beheizten Raum erhalten, die Nachhaltigkeit der beheizten Raum gewährleistet und somit die Verwendung der Anlage für Heizung direkt in den beheizten Räumen. Die installierte Leistung in mehr Füllstandssensor sorgt dafür, dass sie die minimal erforderliche Menge an Flüssigkeit enthält, die das Eindringen von Luft aus der Zusatzkapazität an das Heizungssystem in einem Notfall (beispielsweise ein Leck in der Heizungsanlage) verhindert. In diesen Fällen gibt ein Füllstandssensor Steuereinheit einen Befehl, um die Installation des Heizungsnetzes zu deaktivieren.

Die Anwesenheit in dem Erhitzungsgerät zum automatischen Entlüftungsvorrichtung für in dem Haupttank in dem Prozess anfall stellt die Installation für den Heizbetrieb im Automatikbetrieb, da es keine Notwendigkeit für eine periodische manuelle Entfernung der Luft aus dem Haupttank ist.

FORDERUNGEN

1. Installation zum Heizen, einschließlich in eine Konstantvolumenbehälter mit Einlass- und Auslassdüsen und mit dem Abdeckungshaupttank, in dessen Innerem sich an den Füllstandssensor und Steuereinheit termoelektronagrevatel in einen Tank mit einem zusätzlichen Tank Einlaßabsperrventil gebildet verbunden abgedichtet gebildet und Heizelementen, wobei die zusätzliche Kapazität, die ferner aufweist die mit einem Flüssigkeitspegelsensor-Steuereinheit und einem Deckel, an dem die Kondensationsvorrichtung festgelegt wird, wird als Brennstofftank für das Heizelement ausgelegt installiert, um den Haupttank Abdeckung, die zugleich den Boden des Zusatzbehälters, worin der Abdeckungshaupttank in einem zusätzlichen Behälterhaupttank mit einem Rückschlagventileingang und einer automatischen Entfernen von Luft durch zwei wechselseitig an einem Düsenbasiskapazität mit einem der reziproken Ventil montierte Ventile Gewinderohr, gebildet platziert fest verbunden, dessen Boden festen Auslassventil angebracht ist.

2. Installation für 1 nach Anspruch Erhitzen, dadurch gekennzeichnet, dass das Ventil an der Auslassleitung angebracht eine abnehmbare Feder mit einer vorbestimmten Elastizität konfiguriert umfasst.
