Russische Föderation Patent RU2188365

MECHANISCHE Wärme für Heizung und Warmwasserversorgung

Name des Erfinders: Nazyrova Natalia; Leonov Mikhail Pavlovich
Der Name des Patentinhabers: Nazyrova Natalia; Leonov Mikhail Pavlovich
Korrespondenzanschrift: 680000, Khabarovsk, ul. Zaparina, 49, kv.7, M.P.Leonovu
Startdatum des Patents: 2000.12.04

Die Erfindung betrifft Engineering aufzuheizen und kann zum Heizen Wohn- und Industriegebäuden und für Warmwasser verwendet werden. Die Erfindung besteht darin, daß die Wärmequelle in dem Gehäuse an der Oberseite der Wasserzufuhr zu dem Radius des Rotors zwei Eingangs diametral beabstandeten rechteckigen Öffnungen tangential durchgeführt wird, der Neigungswinkel der langen Seiten davon fällt mit dem Neigungswinkel der Erzeugenden der Statorfläche am Boden zur Drainage und Dampf durch die Tangente an den Radius des Rotors vier Ausgangs gebildet, gleichmäßig beabstandeten Löchern, während der zentrale Abschnitt des Gehäuses Stator montiert und Rotor bildenden Oberflächen bestimmt durch analytische Abhängigkeit Y = K / X 2, wobei der Rotor auf Lageranordnungen an der Oberseite ruht und die unteren Teile des Körpers, ist in Form einer Turbine mit vier Schaufeln mit einer spiegelbildlichen S-förmigen gekrümmten Oberflächen hergestellt. Ein derartiges Ausführungsbeispiel erhöht die Effizienz des Heizwassers Wärmeerzeugers ohne eine Zirkulationspumpe, die Zuverlässigkeit und Lebensdauer erhöht.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft Technik insbesondere auf Geräte zu erwärmen, für die Warmwasserbereitung und Erzeugung von Dampf und kann für die Beheizung von Gebäuden und Strukturen verwendet werden , für die Warmwasserbereitung und Erzeugung von Dampf für die Industrie und den Hausgebrauch.

Bekannte Wärmepumpvorrichtung von physikalischen und mechanischen Parameter des Wassers, insbesondere Druck, Volumen und Wärmeenergie , die Geschwindigkeit unter Verwendung von Wechsel zu erhalten.

Beispielsweise für eine Wärmepumpe. Seite 458691. Aber sein Nachteil ist ein sehr hoher Betriebsdruck bis zu 1000 bar, in den Körper zu entwickeln, die hochfesten Rumpf Einbauteile erfordert, Ventile usw., die Materialverluste zu erheblichen führt und gefährlich für den Hausbrand.

Der ausgewählte Prototyp als "Wärmeerzeuger zum Erwärmen der Fluideinrichtung", Patent 2045715, von einer Wärmequelle aus einen flüssigen Beschleuniger Bewegungen umfassend - das Bypassrohr und einem Zyklon, Bremsen und mit einer Einspritzpumpe Netzrohr. Der Nachteil des Prototyps ist eine Kavitation Wasser Heizprinzip bekannten Gründen reduziert Gerät Betriebszeit; Präsenz in der Konstruktion von zwei getrennten Einheiten - einem Wärmeerzeuger und einer Pumpe; Drop in Effizienz mit einer Erhöhung der Geräteleistung.

Aufgabe der Erfindung - eine effiziente Wärme Wasser zu gewährleisten und zu produzieren Dampf vereinfachte Design mit hoher Effizienz, ohne die Verwendung von herkömmlichen Wärmeübertragungsflüssigkeiten, Low-Cost - Strom und eine erhöhte Betriebs Qualitäten - Zuverlässigkeit und Langlebigkeit.

MECHANISCHE Wärme für Heizung und Warmwasserversorgung MECHANISCHE Wärme für Heizung und Warmwasserversorgung

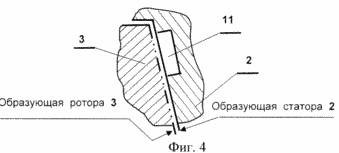

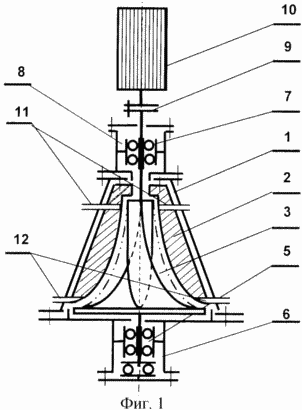

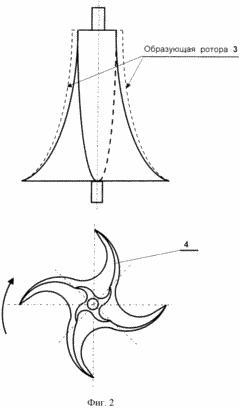

Fig. 1 zeigt eine allgemeine Ansicht des Wärmeerzeugers; Fig. 2 zeigt einen Rotor mit Schaufeln; Fig. 3 zeigt einen Horizontalschnitt durch die Einlässe; Fig. 4 zeigt die Lage des Einlasses des Stators; Fig. 5 zeigt einen Horizontalschnitt durch die Auslässe.

Die Aufgabe wird dadurch in dem Gehäuse 1 der Figur erreicht. 1, in seinem Mittelteil montiert einen Stator 2 und einen Rotor 3, wobei der Aufbau des Generatorrotors und Statoroberflächen analytische Funktion V definiert = K / 2 X Der Rotor 3 ist eine Turbine mit vier Schaufeln 4 ein Spiegelbild S-förmige gekrümmte Oberfläche von Fig. 2, auf dem unteren Lagerteil 5 in der unteren Abdeckung 6 des Gehäuses 1 aus Fig ruht. 1 und 7, wobei die obere Lagerbaugruppe 8 in der oberen Abdeckung des Körpers 1 der Fig. 1 und wird durch die Hülse 9 wird ein Hochgeschwindigkeits-Gleichstrommotor 10 angetrieben. Zum Zuführen von Wasser an die Wärmequelle an der Oberseite des Gehäuses 1 durch die Tangente an den Radius des Rotors 3 sind zwei 11 von Fig diametral gegenüberliegenden Löchern gebildet. 3 rechtwinkligen Längsseitenneigung übereinstimmt mit den Neigungsflächen des Stators 2 der Fig bilden. 4. Zur Entfernung von heißem Wasser oder Dampf von der Wärmequelle am Boden des Gehäuses 1 entlang einer Tangente an den Radius des Rotors 3 hat vier Austrittsöffnungen 12 im gleichen Abstand voneinander in Umfangsrichtung angeordnet. 5.

Die Wärmequelle ist wie folgt. Tritt in das Gehäuse 1 durch die Einlässe 11 erfasst das enthaltene Wasser in die Kreisbewegung des Rotors 3 des Motors 10. Wie man an der Unterseite des Gehäuses 1 unter dem Einfluss von Wasser Klinge 4 mit einem spiegelbildlichen S-förmige gekrümmte Oberfläche bewegen, um einen signifikanten Rate und einem erhöhten Druck auf den gekrümmten Seite der Schaufeln 4, der Maximalwert, der in der Zone der Auslässe erreicht ist. Gleichzeitig wird die konkave Seite der Schaufel 4 einer starken Unterdruckzone gebildet - das Vakuum und der maximale Wert, der in der Zone der Auslässe erreicht ist. An den Grenzen der Hochdruckzonen und Vakuum, nach den bekannten Erscheinungen in adiabatische Prozesse nehmen, die lokale Temperatur in den Grenzgebieten der Zonen erreicht 10.000 o C, die an der Austrittszone 12 Betriebsumgebung zu Erwärmung führt - Wasser und Dampf bzw. bis 100 ° C und 400 o C. Das erhitzte Wasser oder Dampf wird durch die Auslässe 12 in der Unterseite des Gehäuses 1 zurückgezogen.

Wärmeerzeuger, deren Leistung ist direkt abhängig von der Drehzahl und der Rotorgröße 3 kann als eine Wassererwärmungsmodus und Dämpfen, da der Druck und die Temperatur des Wassers und Dampfaustritt durch Änderung der Drehzahl des Rotors 3 geregelt betrieben, sondern auch durchführt Netzwerkfunktion, und die Pumpe ist direkt mit einem Fernheizungsnetz und in heißem Wasser oder Dampf Benutzer oder das Netzwerk an den Wärmetauscher.

Die Vorteile des vorgeschlagenen Wärmeerzeugers ist, dass die Struktur aus einer einzigen Einheit besteht, wie keine Notwendigkeit für die Pumpe, eine Kompression des Mediums innerhalb des Gehäuses, die Kompression durch die sehr Konstruktion vorgesehen Schaffung - die konische Form des Rotors und des Stators und Spiegelungs Form S-förmigen Rotorblätter; die Möglichkeit einer strukturellen Versagen von Teilen zu reduzieren, d. h. die Lebensdauer der Vorrichtung erhöht, weil das Phänomen der Kavitation auf der Oberfläche der Klingen ist nicht, weil Erhöhen der Temperatur des Wassers von der Grenze der Kontaktzonen mit hohem Druck und Vakuumzonen verschoben; konstruktive Vereinfachung wird und aufgrund des Fehlens von Beschleunigungs- und Bremseinrichtungen erreicht, wie es erzeugten Druck, Geschwindigkeit und Temperatur werden Anzahl der Umdrehungen des Rotors gesteuert.

In Übereinstimmung mit dem Wesen der Erfindung ist mit einer Anzahl von Wärmegeneratorrotorgeschwindigkeit zu 10.000 U / min hergestellt. In diesem Fall ist die Rotorhöhe beträgt 190 mm, der Durchmesser des oberen Teils des Rotors beträgt 60 mm, der Durchmesser des unteren Teils des Rotors - 180 mm Wasseraustrittstemperatur - 100 ° C bei einer Rotorgeschwindigkeit von 6800 U / min, Dampfaustrittstemperatur - 400 o C bei einer Rotorgeschwindigkeit von 10.000 U / min, Druck - bis zu 6 Atmosphären, die Ausgangsleistung - 6 kW Stromverbrauch - 1,5 kW.

FORDERUNGEN

Teplogenerator mechanischen, mit einem Gehäuse, wobei das Gehäuse an der Oberseite der Wasserzufuhr zu dem Radius des Rotors tangential ausgeführt zwei Eingangs diametral rechteckigen Öffnungen beabstandet ist, den Neigungswinkel der langen Seiten mit dem Neigungswinkel der Erzeugenden des Stators Oberfläche für die Entwässerung an der Unterseite zusammenfällt Wasser und Dampf durch die Tangente an den Radius des Rotors vier Ausgangs gebildet, ebenso Löcher beabstandet sind , während der zentrale Abschnitt des Gehäuses Stator und Rotor bildenden Oberflächen durch analytische Abhängigkeit Y = K / X 2, wobei der Rotor ruht auf Lageranordnungen an der Spitze bestimmt montiert und am Boden des Gehäuses ist als eine Turbine mit vier Schaufeln spiegelbildlich S-gekrümmte Oberflächen aufweisen.
