Russische Föderation Patent RU2273795

HRSG

Name des Erfinders: Schilov Andrey S. (RU)
Der Name des Patentinhabers: Gesellschaft mit beschränkter Haftung "Prommashtehnologiya" (RU)
Korrespondenzanschrift: 620026, Jekaterinburg, ul. Kuibyschew, 44, of.311, Ltd. "Gorodissky & Partners", BS Oborin
Startdatum des Patents: 2005.02.07

Die Erfindung ist für die Nutzung der Abwärme von chemischen Reaktionen bestimmt und erzeugen Dampf und kann in der Energietechnik eingesetzt werden. Der Heizkessel besteht aus einem vertikalen, zylindrischen Körper mit einem Rohrplatten und angebracht zwischen der Wärmetauschrohre der Rohrraum bildenden, Anschlüsse zum Zuführen und des Kühlmediums zu entfernen. Der untere Teil des Ringes wird zum Entfernen des Schlammes in Form einer zylindrischen Ablenkplatte Abdecken der Wärmetauscherrohre und gegenüberliegend angeordnet zu der Düse zum Zuführen des Kühlmediums und in dem oberen Teil des zylindrischen Ablenkplatte eine Schulter überlappend um den Raum zwischen dem Gehäuse und den Wärmetauscherrohren und Rohren zum Entfernen von Schlamm ausgebildet, mit einer Vorrichtung gebildet welche über die Oberfläche der unteren Rohrplatte angeordnet. Die Anzahl der Düsen für den Schlamm Austragen und die Länge jeder Saugdüse mit der Möglichkeit ausgewählt Schlamm von der gesamten Oberfläche der Rohrplatte zu entfernen. Wärmetauscherrohre in den Rohrböden an einem ungeordneten Muster angeordnet. Die Erfindung stellt eine erhöhte Zuverlässigkeit des Kessels.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft das Gebiet von Energie, und insbesondere auf Konstruktionen von Wärmetauschern und kann zur Nutzung der Abwärme produzierenden chemischen Reaktionen im Dampfraum zwischen den Rohren verwendet werden.

Bekannte Rückgewinnungskessel, ein zylindrisches Gehäuse darin Rohre Wärmeaustausch definiert , umfassend mit Einlaß- und Auslaßenden, bedeutet Wasser zu dem umgebenden Röhrengehäuse Raum (Kammer) zum Zuführen, Mittel , um das heiße Produkt in den Einlaßrohrenden zuzuführen, Mittel zum Einstellen der Strömungsmittel für das abgekühlte Produkt zu entladen. Rohre werden in dem Gehäuse zumindest durch zwei Strahlen installiert, und ein Mittel , um die Strömung zu steuern als ein Mittel zur Verteilung der Büschel von heißen Produktstrom ausgelegt ist , und Regulieren der Strömung in ihnen (siehe. US Pat. RF №2056583, IPC F 22 B 1/18 , Appl., die 09/09/1993).

Bekannte Rückgewinnungskessel einen vertikalen zylindrischen Gehäuse umfasst darin definierte Wärmetauscherrohre mit Einlaß- und Auslaßenden miteinander verbunden sind , eine Einrichtung zum Wasser an die umgebende Rohr des Gehäuses zuzuführen, an dem Gehäuse befestigt ist , Mittel , um das heiße Produktstrom in das Einlaßende des Rohres liefert und es hindurchtretenden für indirekten Wärmeaustausch mit Wasser, Mittel zum Entfernen des resultierenden Wärmefluss und Wasserdampf (und einen Einlass zum Zuführen otvodaohlazhdayuschey Medium) (siehe. US Pat. RF №2118650, IPC C 10 J 3/86, F 23 B 1/14, appl. von 26.03.1993).

Der nächste in technischen Wesen ist eine Mantel- und Rohrwärmeaustauscher mit einem Gehäuse (Körper) mit darin angeordneten Wärmetauschrohren, Rohrplatten ein Gehäuse Anulus Kompensators auf dem Gehäuse mit einer inneren Trennwand Trägerzuführungskammer in die Rohre und von diesen auf die Kamera zurückziehen angeordnet bildende die Rotation des Mediums benachbart zu der Rohrplatte und dem Einlass und Auslass des Mediums in den Ringraum Rohren und Futterumgebungskammer, der Wärmetauscher mit der Möglichkeit der Bewegung der Medien auf dem Rohr und Ring (vgl. US Pat. russische Föderation №2232940, IPC F 23 D 7 aus / 00, appl. von 28.08.2002).

Die Nachteile der bekannten Rückgewinnungskessel sollte auch die Tatsache , dass im Allgemeinen die untere Rohrplatte des Heizkessels Verstopfen ihres Umfangs Schlammleitung durch die Versorgungswasser Aggressivität und die Temperaturdifferenz von Wärmetauscherrohren und einem Kühlmedium gebildet auftritt.

Das technische Ergebnis der beanspruchten Erfindung bei der Erhöhung der Zuverlässigkeit der Rückgewinnungskessel ausgedrückt , indem sichergestellt wird, die untere Rohrplatte des Heizkessels aus sliming reinigen.

Gesagt wird technisches Ergebnis erreicht aufgrund der Tatsache , dass in der bekannten Vorrichtung ein vertikales zylindrisches Gehäuse mit Rohrplatten umfasst, und angebracht , um den Ring zwischen den Wärmeübertragungsrohren gebildet wird , Düsen zum Zuführen und das Kühlmedium entladen wird der untere Teil des Rings mit einer Vorrichtung des Schlamms zur Entfernung von gebildeten eine zylindrische Prallplatte die Wärmetauscherrohre und die gegenüberliegend angeordnet zu der Düse zum Zuführen des Kühlmediums und im oberen Teil der Prallplatte abdeckende zylindrischen Bund überspannt den Raum zwischen dem Gehäuse und der Wärmetauschrohre und Rohre ausgebildet zum Entfernen von Schlamm, die über der unteren Rohrplatte angeordnet sind. Die Anzahl der Düsen für den Schlamm Austragen und die Länge jeder Ansaugdüse wird mit der Möglichkeit der Entfernung des Schlammes mit seiner gesamten Oberfläche ausgewählt. Darüber hinaus sind die Wärmetauscherrohre in den Rohrböden durch eine ungeordnete Muster angeordnet.

Als Medium Kühlwasser verwendet wird, in dem Entlüfter das vorgereinigte, und als nach dem Erhitzen erhaltenen Produkts und Entfernung, - Dampf oder Dampf-Wasser-Gemisch.

Die beanspruchte Erfindung wird durch Zeichnungen dargestellt, die zeigt:

HRSG

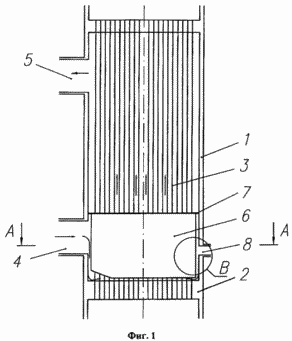

1 - Gesamtansicht des Rückgewinnungskessels

2 - Querschnitt des Rückgewinnungskessels bei AA

3 - Angesichts

HRSG umfaßt einen vertikalen zylindrischen Körper 1 mit zwei Rohrplatten, zwischen denen die Wärmetauschrohre 3. Im Boden des Gehäuses 1 befindet sich Rohr zur Kühlwasserversorgung 4 und der Oberseite - eine Verbindung für die Einleitung von seinem Bodenteil 5. Der Ring befindet Vorrichtung Entfernen von Schlamm, der als zylindrische Ablenkplatte 6 ausgebildet ist für den Wärmetauschrohr 3 und das Rohr gegenüber der Kühlwasserversorgung 4 befindet sich im oberen Teil der Prallplatte 6 ist eine Schulter 7 überspannt den Raum zwischen dem Gehäuse 1 und den Wärmeaustauschrohren zum Abziehen von Schlamm 3. Düsen 8 gebildet über die untere Oberfläche der Rohrplatte zum Abführen Schlamms 8 und deren Länge werden mit der Möglichkeit ausgewählt Entfernen von Schlamm von der gesamten Oberfläche der Rohrplatte 2. die Anzahl der Düsen angeordnet.

Abhitzekessel funktioniert wie folgt

Das Kühlwasser durch das Rohr 4 fließt, trifft auf eine zylindrische Höcker 6, die die Wärmetauscherrohre 3 von den direkten Auswirkungen des Wasserflusses schützt. 7 Zerspaner Sicke 6 Abwärtsbewegung und nur Wasser aus der Rohrplatte 2 lenkt, es bewegt sich nach oben, Waschen des Wärmeaustauschrohrs 3 wird erwärmt und in Dampf umgewandelt, der durch das Rohr 5, den Verbraucher zu lenken. Mechanische Verunreinigungen und Schlacke (Schlacke) auf Wasser Bump 6 unter seinem Eigengewicht auf seiner zylindrischen Fläche an der Rohrplatte 2 und durch die Rohre 8 zum Abziehen von Schlamm abgelagert geschlagen durch den Körper 1 des Rückgewinnungskessel entfernt werden.

Zum Zeitpunkt der Anwendung für die Erfindung arbeitete entwickelt Dokumentation für den Rückgewinnungskessel beansprucht, und der Beginn der Produktion ist für das zweite Halbjahr 2005 geplant.

FORDERUNGEN

1. Abhitzekessel ein vertikales zylindrisches Gehäuse mit Rohrplatten umfasst und montiert ist zwischen den Wärmeübertragungsrohren den Annulus bildet, Düsen zum Zuführen und das Kühlmedium entladen, dadurch gekennzeichnet, dass der untere Teil des Rings mit einer Einrichtung zum Entfernen der in einem zylindrischen gebildeten Schlamm vorgesehen ist die Prallplatte die Wärmetauscherrohre und die gegenüberliegend angeordnet zu der Düse zum Zuführen des Kühlmediums und im oberen Teil des zylinderförmigen Prallplatte abdeckende eine Schulter überlappend um den Raum zwischen dem Gehäuse und den Wärmetauscherrohren und Rohren zum Entfernen von Schlamm ausgebildet, der über der unteren Rohrplatte und der Anzahl und Länge angeordnet sind, jeder Saugdüse mit der Möglichkeit ausgewählt des Schlammes mit seiner gesamten Oberfläche zu entfernen.

2. Rückgewinnungskessel nach Anspruch 1, dadurch gekennzeichnet, daß die Wärmetauscherrohre in Rohrböden auf einem ungeordneten Muster angeordnet.
