Erfindung
Russische Föderation Patent RU2173432
Wärmegenerator zum Erhitzen von Flüssigkeiten
Name des Erfinders:. Levshakov Uhr; Vorobyov NI. Cusick VI
Der Name des Patentinhabers: Amur State University
Adresse für die Korrespondenz :. 675.027, Blagoweschtschensk, Ignatyevskoe w, 21, Amur State University
Startdatum des Patents: 2000.02.17
Die Erfindung betrifft eine Vorrichtung zum Auftragen eines flüssigen Erhitzen und kann für die Beheizung von Gebäuden verwendet werden. Der Wärmeerzeuger zum Erhitzen von Flüssigkeiten mit einem zylindrischen Körper mit einem Zyklon mit - Fluidstrom Beschleuniger in seinem unteren Teil, eine Bremsvorrichtung in dem oberen Teil des Gehäuses, der Auslass mit dem Zyklon über das Überlaufrohr verbunden ist, wobei die Verbindung an dem Ende des Zyklons koaxial gemacht wird ihm Ende Zyklons montiert unter Abschnitt 10 o Winkel zu seiner radialen Quer, und die Außenwand der Einspritzdüse an dem Einlass zu dem Gehäuse ist mit einer Leitschaufel vorgesehen zum Ende des Zyklons angebracht. In diesem Fall wird die Außenwand und die Einspritzdüse Leitschaufel durch die logarithmische Spirale mit einem langen Leitschaufel gebildet
R / 2, wobei R - Innenradius des Gehäuses, und ein Zyklon zylindrischen Gehäuse aus dem gleichen Radius gemacht. Das technische Ergebnis ist es, die thermodynamischen Wirkungsgrad der Energieumwandlung zu erhöhen.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung betrifft Vorrichtungen zur Beheizung von Gebäuden und Strukturen.
Bekannte Wärmequelle / 1 /, angeordnet , um eine abgedichtete Kugelkörper mit einem Wärmetauscher enthält , darin, ein Netzwerk Pumpe, Durchfluss und Rückkehr der Heizungskanal von den Absperrventilen. Der Nachteil dieser Wärmeerzeuger - hohe Betriebsdrücke bis zu 1000 bar.
Der nächste in technischen Wesen ist eine Wärmequelle zum Erhitzen von Flüssigkeiten / 2 / einen zylindrischen Körper mit einem Zyklon , wobei der Flüssigkeitsströmungsbeschleuniger in seinem unteren Teil, eine Bremsvorrichtung in dem oberen Teil des Gehäuses, der Auslass mit dem Zyklon über das Überlaufrohr verbunden ist , wobei die Verbindung hergestellt wird, um Ende des Zyklons koaxial zu ihm.
Der Nachteil dieser Wärmeerzeuger - geringe thermodynamischen Wirkungsgrad der Energieumwandlung.
Der Zweck der vorliegenden Erfindung - Erhöhung der thermodynamischen Wirkungsgrad der Energieumwandlung.
Diese Aufgabe wird dadurch gelöst, dass die Wärmequelle zum Erhitzen von Flüssigkeiten am Boden einen zylindrischen Körper mit einem Zyklon Beschleunigers Flüssigkeitsstrom aufweist, einer Bremsvorrichtung in dem oberen Teil des Gehäuses, der Auslass mit dem Zyklon über das Überlaufrohr verbunden ist , Zyklons Endsatz in einem Winkel von 10 o an seinem radialen Querschnitt und die Außenwand der Einspritzdüse in der Einlaßführungsschaufel ist mit einem Gehäuse 10 an dem Ende des Zyklons vorgesehen ist . In diesem Fall wird die Außenwand und die Einspritzdüse Leitschaufel durch die logarithmische Spirale mit einem langen Leitschaufel gebildet R / 2, wobei R - Innenradius des Gehäuses. In diesem Fall wird der zylindrische Körper und der Zyklon mit gleichem Radius vorgesehen.
Weil das Ende des Zyklons 10 in einem Winkel installiert ist o seiner radialen Querschnitt, wobei die Außenwand der Einspritzdüse an dem Einlass des Gehäuses ist mit Leitschaufel und der Außenwand und dem Einspritz Düsenleitschaufel vorgesehen durch die logarithmische Spirale mit einem langen Leitschaufel gebildet R / 2, wobei R - Innenradius des Gehäuses. Vorausgesetzt, dass die zylindrischen und Zyklongehäuse mit dem gleichen Radius hergestellt werden und beschleunigt werden Flüssigkeitsdrallströmung mit minimalem Energieverlust, was eine Erhöhung der Energieumwandlungseffizienz termodinamiicheskoy verursacht.
Bei der Analyse des Standes der Technik, um die beanspruchte Neuheit der Wärmequelle zu überprüfen, ob nicht-Analoga zu den oben genannten Satz von Funktionen gefunden. Folglich trifft die beschriebene technische Lösung, die das Kriterium der "Neuheit".
 |
 |

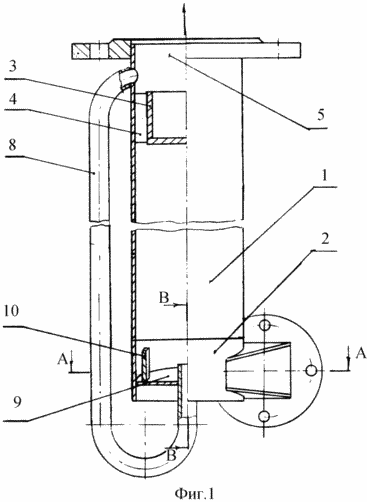

Fig. 1 zeigt eine allgemeine Ansicht eines Wärmeerzeugers zum Erwärmen einer Flüssigkeit, Fig. 2 - A-A Schnittansicht in Fig. 1; Fig. 3 - B-B Querschnittsansicht von 1.
Der Wärmeerzeuger umfaßt einen zylindrischen Körper 1, in den Zyklon 2 - Beschleuniger Fluidbewegung in ihrem unteren Teil. Das obere Gehäuse 1 wird 3 Bremseinrichtung mehrere Rippen 4 an der Außenfläche der Bremsvorrichtung. am Ende des Zyklons besteht 9 koaxial um es für 3 die Bremsvorrichtung Auslass 5 am Eintritt in den Zyklon 2 tangential angebracht Spritzdüse 6 mit einem Auslass 7. Der Auslass 5 montiert ist, ist mit einem Zyklon 2 mit Hilfe der Überlaufleitung 8. Die Verbindung verbunden ist. Wobei das Ende des Zyklons 9 in einem Winkel von 10 o zu seiner radialen Querschnitt festgelegt ist, und der Außenwand 10 der Einspritzdüse 6 am Einlass des Zyklons 2 ist mit einer Leitschaufel 11 an dem Ende des Zyklons 9. Die Außenwand 10 in diesem Fall befestigt vorgesehen ist und eine Einspritzdüse Leitschaufel 11 ausgebildet werden durch logarithmische Spirale mit einer langen Leitschaufel R / 2, wobei R - Innenradius des Gehäuses, und einen zylindrischen Zyklonkörper 1 und 2 mit dem gleichen Radius gestellt werden.
HEAT funktioniert wie folgt
Wenn das Fluid durch die Einspritzdüse 6 unter Flüssigkeitsdruck von 0,4-0,6 MPa Aufbringens in den Zyklon 2, Bewegungs Beschleunigers gerichtet. Wenn durch einen Flüssigkeitseinlass 7 vorbei ist teilweise durch Reibung erwärmt. In dem Zyklon 2 ist eine Beschleunigung der Flüssigkeitsbewegung und verdrehen. Wenn eine Bewegung in zylindrischen Gehäuse wirbelnden 1 auftritt, den Fluiddruck zu ändern, eine Erhöhung der Fluidtemperatur zu verursachen. Wenn die durch die Bremseinrichtung 4 kinetische Energie des Fluids abnimmt, die in Flüssigkeitstemperatur weitere Erhöhung verursacht. Aufgrund der Tatsache , daß das Ende 9 des Zyklons in einem Winkel von 10 o zu seinem radialen Querschnitt installiert ist, wird die Außenwand der Einspritzdüse 6 am Einlass des Gehäuses 1 mit einer Leitschaufel 10 vorgesehen ist , und sie werden von einer logarithmischen Spirale über die Länge der Leitschaufel gemacht R / 2, wobei R - Innenradius des Gehäuses. Vorausgesetzt, dass eine zylindrische Zyklonkörper 1 und 2 mit dem gleichen Radius gestellt werden, werden beschleunigt und Flüssigkeitsfluss mit minimaler Verwindung Verlustleistung, die der Energieumwandlung Erhöhung des thermodynamischen Wirkungsgrades verursacht.
Die Experimente zeigten , dass , wenn die gleiche Menge an Strom in der vorgeschlagenen Wasserwärmequelle verbraucht wird , erwärmt auf 15 ° C höher als die Wärmeerzeugungseinrichtung Prototyps.
Für die Herstellung der Wärmequelle verwendeten Standard-Ausrüstung und Materialien im industriellen Umfeld.
Gebrauchte Bücher
1. SU 458 591, Cl. F 25 B 29/00, 1972.
2. RU 2045715, Cl. F 25 B 29/00, 1995.
FORDERUNGEN
1. Der Wärmeerzeuger zum Erhitzen von Flüssigkeiten mit einem zylindrischen Körper mit einem Zyklon Beschleunigers Flüssigkeitsstrom am Boden, eine Bremsvorrichtung in dem oberen Teil des Gehäuses, der verbunden Auslass zu dem Zyklon über die Überlaufleitung, die Verbindung am Ende des Zyklons erfolgen koaxial zu ihm ist, dadurch gekennzeichnet daß der Zyklonen - Winkel Ende auf 10 o seiner radialen Querschnitt eingestellt, und die Außenwand der Einspritzdüse an dem Einlass zu dem Gehäuse ist mit einer Leitschaufel an dem Ende des Zyklons befestigten vorgesehen.
2. Wärmeerzeuger nach Anspruch 1, dadurch gekennzeichnet, daß die Außenwand und die Einspritzdüse Leitschaufel durch die logarithmische Spirale mit einem langen Leitschaufel gebildet R / 2, wobei R - Innenradius des Gehäuses.
3. Wärmeerzeuger nach den Ansprüchen 1 und 2, daß der zylindrische Zyklonkörper dadurch gekennzeichnet, und mit dem gleichen Radius ausgebildet ist.
