Erfindung
Russische Föderation Patent RU2241914
Elektrische Heizungen
Name des Erfinders: Vydrin Sergey V. (RU)
Der Name des Patentinhabers: Vydrin Sergey V. (RU)
Korrespondenzanschrift: 452852, Republik Baschkortostan, Kaltasy Bezirk, n Krasnokholmsky Str .. Carpenter, 6, kv.15, S.V.Vydrin
Startdatum des Patents: 2002.07.29
Die Erfindung ist für die Raumheizung ausgelegt, und es kann in Heizgeräten eingesetzt werden. Elektrische Heizvorrichtung weist einen Körper mit zwei Öffnungen für den Lufteintritt und -austritt an gegenüberliegenden Enden innerhalb des Gehäuses angeordnet ist, platziert einen Ventilator und ein Heizelement und angeordnet auf dem Gehäuse außerhalb des Wechselstromleistungssteuereinheit, wobei der Körper in Form eines Hohlrohrs mit Wärmedämmung an der Außenfläche verlängert ist, mit reflektierenden Innenoberfläche. Die Erfindung ermöglicht es den Energieverbrauch bei der Herstellung von preiswerten und effizienten Raumheizung, sondern auch Verbesserung der Wirtschaftlichkeit, Sicherheit, Zuverlässigkeit und Bequemlichkeit eines elektrischen Heizers zu reduzieren.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung betrifft Heizvorrichtungen und wird zur Raumheizung ausgelegt.
Eine Reihe von Haushaltselektroheizungen zum Beheizen von Räumen verwendet wird , ein Gehäuse elektrische Heizspirale und eine reflektierende Oberfläche umfasst. (Ganelin AM und andere Nachschlagewerk der ländlichen Elektriker - .. M: Agropromizdat 1988 s.146-149.)
Der Nachteil dieser Art von elektrischen Heizungen ist der hohe Energieverbrauch und ineffiziente teplonagrevaemost Räumlichkeiten aufgrund abgeführte Wärmestrahlen von der elektrischen Heizspirale. und es ist nicht sicher: Der Körper wird geöffnet und mögliche Eindringen von Fremdkörpern, Schaltung und Feuer.
Bekannte Haushalt elektrotermoventilyator (Thermoventilators NTM02, Delong, Italien), ein Gehäuse mit zwei Öffnungen für den Eintritt und Austritt von Luft umfasst, die im Inneren des Lüfters und dem elektrischen Heizelement , angeordnet auf dem Gehäuse AC Leistungsregler angeordnet ist. (Katalog "Schutz für Arbeit und soziale Sicherheit," Tract 2001, S.171).
Der Nachteil dabei ist , seiner elektrotermoventilyatora energopotreblyaemost und das Vorhandensein eines offenen metallischen Leiter, Verbrennungsluft Sauerstoff.
Der Zweck der Erfindung - geringerer Energieverbrauch bei der Herstellung von kostengünstigen und effizienten Raumheizung, zur Verbesserung der Wirtschaftlichkeit, Sicherheit, Komfort und Zuverlässigkeit.
Diese Aufgabe wird dadurch gelöst, dass das Gehäuse elektrische Heizung in Form eines hohlen Rohres mit einer reflektierenden Isolierung und einer Innenfläche, wobei das Gehäuse zwei Öffnungen für den Eintritt und Austritt von Luft, die an gegenüberliegenden Enden verlängert ist angeordnet sind. einfache Design des Gerätes. Im Inneren des Gehäuses, mit der Isolierung an der äußeren Oberfläche gebildet, wird das Gebläse angeordnet und erstreckt sich entlang dem Gehäuse ein elektrisches Heizelement außerhalb des Gehäuses AC Leistungsregler befindet.
Das Fehlen der freiliegenden leitenden Elemente aus Luftsauerstoff Verbrennung, bietet eine vollständige Sicherheit und Zuverlässigkeit in der Betriebseinrichtung.
 Figur 1 zeigt eine Ausführungsform der elektrischen Heizvorrichtung ist eine perspektivische Schnittansicht, |

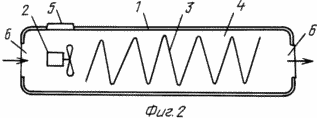

 2 - die gleichen, unterschiedliche Form |
Die Vorrichtung besteht aus einem thermisch isolierten Gehäuse 1, einen Ventilator 2, ein elektrisches Heizelement 3, eine reflektierende Oberfläche 4, eine Leistungssteuereinrichtung Strom 5, auf dem Körper von der Außenseite befindet, die Eintritts- und Austrittsöffnungen 6.
Elektro-Heizung funktioniert wie folgt. Elektro-Heizung ist im Netz enthalten. Elektrisches Heizelement wird auf eine bestimmte Temperatur erwärmt. Kaltluft aus dem Gebläse 2 tritt in das Gehäuse 1, die das elektrische Heizelement 3, die sich über die gesamte Länge des Gehäuses wäscht. Effizienz der Erwärmung der Luft wird durch die Tatsache verstärkt, dass die Innenfläche des Gehäuses 4 ist reflektierend. Mit einer aktuellen Kapazität des Reglers 5 wird die erforderliche Temperatur zu erhitzen elektrisches Heizelement eingestellt.
Die Isolierung kann erreicht werden, beispielsweise wie in einer Thermoskanne mit einem doppelten Rumpf.
Elektro-Heizung heizt effektiv den Raum mit geringem Energieverbrauch aufgrund seiner Konstruktion. Das Gehäuse ist als ein hohles Rohr mit reflektierenden Innenfläche verlängert.
Aufgrund der vorgeschlagenen Konstruktion des Einlasses und des Auslasses sind so angeordnet, dass sie das Eindringen von Fremdkörpern ausgeschlossen werden.
Elektrische Heizelemente können unterschiedlich sein, beispielsweise eine elektrische Heizspirale in einem Glasrohr platziert. Das Gehäuse elektrische Heizung kann ein Verweis oder eine abgehängte (Wandmontage) sein.
Die Möglichkeit der Anwendung unterschiedlicher Rumpfform, Kompaktheit, geringes Gewicht und einfache Design trifft auf moderne Anforderungen.
FORDERUNGEN
Elektrische Heizung einen Körper mit zwei Öffnungen für den Einlass und einem Luftauslass positioniert an gegenüberliegenden Enden innerhalb des Gehäuses, umfassend ein Gebläse angeordnet ist, und ein Heizelement und dem Äußeren des Wechselstromsteller an dem Gehäuse angeordnet ist, dadurch gekennzeichnet, dass der Körper in Form eines Hohlrohrs mit Wärmedämmung verlängert ist auf eine Außenfläche mit einer reflektierenden Innenoberfläche.
