Russische Föderation Patent RU2204089

UNIVERSAL Stromerzeugers

Name des Erfinders: Nazyrova Natalia; Siarhei Alexander; Leonov Mikhail Pavlovich
Der Name des Patentinhabers: Nazyrova Natalia; Siarhei Alexander; Leonov Mikhail Pavlovich
Korrespondenzanschrift: 680000, Khabarovsk, ul. Zaparina, 49, kv.7, MP Leonov
Startdatum des Patents:

Die Erfindung betrifft Engineering aufzuheizen und kann für die Wasserheizung, Dampferzeugung, Kälte, Sauerstoff und Wasserstoff verwendet werden. Gegenstand der Erfindung - der Ausbau der technologischen Fähigkeiten Generatoren. Die Aufgabe wird dadurch gelöst, dass im Inneren des Wassertanks Wasserbereiter eingebaut ist, basierend auf der Lageranordnung und besteht aus einer Welle, die die Räder mit variablem Durchmesser und Gehäuse aufweist, auf gekrümmten, konischen oder konkave Innenfläche, die die Kanäle mit rechteckigem oder quadratischem Querschnitt hergestellt, die radial angeordnet sind, wobei oder krummlinige Neigung, wobei der obere Teil des Schaftes hohl ist, deren Boden mit Löchern versehen ist, die mit der Anzahl und Anordnung der Kanäle zusammenfallen, wobei die Räder Hohlräume mit kreisförmigem Ausfahrten in die Kanäle, die Durchgang von Wasser bilden, der eine stabile Bootstrap-Modus erzeugt.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft Engineering Hitze- und verwendet werden kann , um Wasser zu erhitzen und Dampf für den industriellen und häuslichen Gebrauch erzeugen und die Erzeugung von kaltem Wasser zur Produktion von Wasserstoff und Sauerstoff.

Bekannte Wärmepumpvorrichtung von physikalischen und mechanischen Parameter des Wassers, insbesondere Druck, Volumen und Wärmeenergie , die Geschwindigkeit unter Verwendung von Wechsel zu erhalten.

Beispielsweise für eine Wärmepumpe. Seite 458691. Aber sein Nachteil ist ein sehr hoher Betriebsdruck bis zu 1000 bar, in den Körper zu entwickeln, die hochfesten Rumpf Einbauteile erfordert, Ventile usw., die Materialverluste zu erheblichen führt und gefährlich für den Hausbrand.

Der ausgewählte Prototyp als "Wärmeerzeuger zum Erwärmen der Fluideinrichtung", Patent 2045715, von einer Wärmequelle aus einen flüssigen Beschleuniger Bewegungen umfassend - das Bypassrohr und einem Zyklon, Bremsen und mit einer Einspritzpumpe Netzrohr. Der Nachteil des Prototyps ist: nicht genügend hohe Effizienz, Design-Komplexität - die Existenz von zwei getrennten Einheiten - einen Wärmeerzeuger und einer Pumpe; Drop in Effizienz mit einer Erhöhung der Geräteleistung.

Gegenstand der Erfindung - die Erweiterung der technischen Möglichkeiten von Pflanzen aufgrund nicht nur eine effiziente Wasserheizung und Dampferzeugung gewährleisten , ohne die Verwendung von traditionellen Kühlmittel zu erzeugen, sondern auch die Kälte und die Produktion von Sauerstoff und Wasserstoff zu erzeugen; das Erreichen der Selbsterzeugungsmodus; Sicherstellung einer hohen Effizienz; Reduzierung der Energiekosten; Vereinfachung der Konstruktion; verbesserte Performance - Zuverlässigkeit und Langlebigkeit.

UNIVERSAL Stromerzeugers

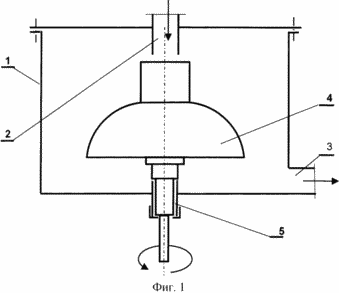

Fig. 1 zeigt eine allgemeine Ansicht einer universellen Erzeugungseinheit

UNIVERSAL Stromerzeugers

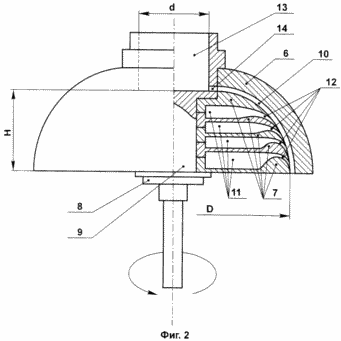

Fig. 2 zeigt einen Warmwasserbereiter

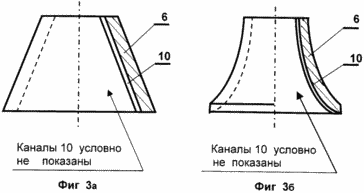

Fig. 3a und 3b zeigen mögliche Formen der Gehäuse

Fig. 4a, 4b, 4c zeigen mögliche Anordnungen von Kanälen in dem Gehäuse

Universal Erzeugungsanlage besteht aus einem Behälter 1 (Fig. 1) 2 mit einem Einlass für Kaltwasser Auslaß 3 für die Entfernung liefert, falls erforderlich, Heißwasser, Dampf, Sauerstoff und Wasserstoff, die Heizvorrichtung 4, ruht auf der Lagereinheit 5 und der sich ergeb in der Hochgeschwindigkeitsrotation.

Der Heizer 3 (Fig. 2) besteht aus einem Körper 6 und 7 Scheiben mit variablem Durchmesser, eine Mutter 8 auf der Welle 9 befestigt.

Das Gehäuse 6 kann eine gekrümmte haben (Fig. 2), konisch (Fig. 3a) oder konkav (Fig. 3b), eine Innenfläche, auf der die Kanäle 10 sind rechteckig oder quadratisch gemacht. Kanäle 10 radial angeordnet sein können (Abb. 4a) mit einer Neigung (Abb. 4b) oder gekrümmt (Fig. 4c).

7 ist so ausgelegt Scheibe zu sein, wenn auf der Welle 9 zu schaffen Hohlräumen 11 montiert, in dem der Zylinder 3 in einem Vakuum während der Entladung von Wasser durch die Auslässe 12 in dem kreisförmigen Kanal gedreht wird 10 des Körpers 6.

Der Schaft 9 (Fig. 2) im oberen Teil des Hohlraums 13 mit einem Durchmesser "d", deren Boden Öffnungen 14 übereinstimmend mit der Anzahl und Anordnung der Kanäle 10 des Körpers 6 für die Installation und Befestigung des letzteren auf der Welle 9 hergestellt sind.

Universal-Erzeugungseinheit arbeitet wie folgt. Wenn die Hochgeschwindigkeitsrotation des Zylinders 3 kaltes Wasser durch den Einlaß 2 eintritt, in den Hohlraum 13 der Welle 9 durch die Zentrifugalkraft bei hoher Geschwindigkeit und unter hohem Druck kommt aus dem Hohlraum sowohl 13 der Welle 9 über Löcher 14 durch die Kanäle 10 in den Behälter 1, und Hohlräume 11 bis 12 Ports in 10 Kanäle, die Hohlräume 11 im Vakuum gebildet.

In Momenten der Durchgang von Wasser durch die Kanäle 10 durch Teile der Paarung mit Auslässen 12, mit einer Geschwindigkeit von 80 bis 95 Meter pro Sekunde an den Grenzen der Hochdruckzonen und Vakuum nach den bekannten Erscheinungen in adiabatische Prozesse nehmen, erreicht die lokale Temperatur in den Grenzgebieten der Zonen 10.000 o C oder höher, die durch die Zeit der Erwärmung des Wassers führt er den Kanal 10 in den Behälter 1 bis 100 o C. Blätter durch die Geschwindigkeit des Wassers erhöht durch die Kanäle 10, 95 bis 110 Meter pro Sekunde vorbei, schaltet sich das Wasser in Dampf vollständig. Der Geschwindigkeitsbereich der Dampf durch die Kanäle 10 110 bis 165 Meter pro Sekunde seine Heizung auf 400 o C als der Dampf über 165 Meter die Kanäle 10 mit einer Geschwindigkeit von pro Sekunde Wassermoleküle in Wasserstoff und Sauerstoff durchströmt mit großer Wärmeabsorption zerlegt und Senken Wasserstoff und Sauerstoff Temperatur am Ausgang der Kanäle 10 bis minus 60 ° C oder niedriger.

Wenn das Wasser fließt durch die Kanäle 10 mit einer Geschwindigkeit von 135 Metern pro Sekunde und mehr aufgrund der Reaktionskraft durch den erzeugten Dampf aus dem Kanal 10 kommende, am Hang gelegen (Abb. 4b) oder gebogen (Fig. 4c), eine nachhaltige Art der Selbsterzeugung universellen Stromerzeugers zu schaffen dass gewährleistet den Betrieb ohne externe Stromversorgung.

Aus dem Tank 1, falls notwendig, Heißwasser, Dampf oder Wasserstoff und Sauerstoff durch den Auslass 3 sind, kommen in den Heißwasseranlage, Heizung, Dampfzufuhr, Kältespeicher oder eine Sammlung von Sauerstoff und Wasserstoff.

Die effektivste Universalerzeugungseinheit arbeitet mit der gekrümmten Form der Innenfläche des Gehäuses 6 gegenüber dem maximalen Durchmesser "D" Scheibe 7 (Fig 2.) dem Durchmesser "d" des Hohlraums der Welle 9 als 3: 1 in Bezug auf den maximalen Durchmesser "D" Scheibe 7 ( Figur 2) auf eine Höhe "H" von 3 :. 1, 7, fünf Platten, vier Vakuumformzone 11 mit vier Ausgängen 12 kreisförmig gekrümmten Kanäle 10 mit rechteckigem Querschnitt eine Höhe von 1,4 mm und einer Breite von 2 mm.

Das Layout der Universalerzeugungseinheit kann entweder horizontal oder vertikal sein, mit der oberen oder unteren Antriebsanordnung, bei der Installation von einer oder zwei Lagerstützen.

Der erzeugte Zylinderüberdruck von Wasser in dem Behälter 1 ermöglicht den universellen Erzeugungsanlage als Zirkulationspumpe dienen.

Die Vorteile der universellen Stromerzeugers angeboten wird, ist ein einfaches Design aus einer einzigen Einheit besteht, und die Notwendigkeit für die Pumpe zu beseitigen, eine Kompression der Arbeitsumgebung zu schaffen, da die Kompression durch die sehr Design des Boilers vorgesehen ist; Fehlen von Beschleunigungs- und Bremseinrichtungen, wie der notwendige Druck, Geschwindigkeit und Temperatur sind direkt Wasser-Heizung; Installation Vielseitigkeit zu erzeugen, so dass es zu heißes Wasser zu erzeugen, Dampf, Kälte, Sauerstoff und Wasserstoff; hohe Effizienz; das Vorhandensein von Selbsterzeugungsmodus.

In Übereinstimmung mit dem Wesen der Erfindung ist mit einer Anzahl von Umdrehungen bis zu 13.000 U / min vielseitig generierenden Einheit. In diesem Wasser-Heizung enthält: einen Körper mit gekrümmten unteren Seitenfläche und einer Höhe "H" - 70 mm, mit einer Nockenanordnung der Kanäle in der Menge von 73 Stück einen rechteckigen Querschnitt 1,4 mm hoch und 2,0 mm breit ist. 5 Scheiben mit einem maximalen Durchmesser der unteren Scheibe "D" - 210 mm, Vakuum in vier Kreisflächen mit vier Ausgangskanälen bildet; eine Welle mit einem Durchmesser "d" des Schafthohlraum - 70 mm. Erwartete Design-Parameter der hergestellten universellen Stromerzeugers:

In 7600 - 8000 Umdrehungen pro Minute, ist es Wasser auf 100 ° C erhitzt;

Wenn 8.000-10.000 Umdrehungen pro Minute erfolgt mit Verdampfung von Wasser - Heizung, 100 o C und höher;

Wenn 10.000-13.000 rpm tritt mit Verdampfungsdampftemperatur bis zu 400 ° C;

Bei 12.500 Umdrehungen pro Minute Bootstrap-Modus wird eingestellt.

Bei und oberhalb 15.000 rpm Zersetzung von Wasser in Wasserstoff und Sauerstoff mit einer Temperatur von -60 o C oder darunter.

Performance-Universal-Einheit auf den Wasserverbrauch bei 8000 Umdrehungen pro Minute beträgt 1,0 cc. Meter pro Minute bei 10000 Umdrehungen pro Minute - 1,35 cu. Meter pro Minute bei 13000 Umdrehungen pro Minute - 1,75 cu. Meter pro Minute. Leistungsaufnahme 20 kW.

FORDERUNGEN

1. Universal-Erzeugungssystem, umfassend einen Wassertank, Einlass- und Auslassrohre, Wassererhitzer in einem Wassertank auf dem Lageranordnung ruht installiert mit einer Welle und dadurch gekennzeichnet, daß die Heizeinrichtung ein Gehäuse, eine Welle, die an dem Scheiben mit variablem Durchmesser, und auf gekrümmten, konischen oder konkave Innenfläche des Gehäuses sind Kanäle mit rechteckigem oder quadratischem Querschnitt radial mit Löchern, von denen vorgesehen ist, Anpassen der Anzahl und Lage, schräg oder gekrümmt in dem oberen Teil des Schaftes hohl ist, wobei der Boden mit den Kanälen auf der Innenfläche des Gehäuses ausgebildet ist, angeordnet gemacht während Scheiben bilden, auf der inneren Oberfläche des Gehäuses angeordnet Hohlräume kreisförmige Ausgänge in die Kanäle aufweist.

2. Universal-Erzeugungsanlage nach Anspruch. 1, dadurch gekennzeichnet, dass seine Anordnung entweder horizontal oder vertikal sein kann, mit der oberen oder unteren Antriebsanordnung, bei der Installation von einer oder zwei Lagerstützen.

Druckversion
Erscheinungsdatum 07.12.2006gg
