Russische Föderation Patent RU2233408

MECHANISCHE HEAT

Name des Erfinders: Nazyrova Natalia (RU); Siarhei Alexander (RU); Leonov Mikhail Pavlovich (RU)
Der Name des Patentinhabers: Nazyrova Natalia (RU); Siarhei Alexander (RU); Leonov Mikhail Pavlovich (RU)
Korrespondenzanschrift: 680000, Khabarovsk, ul. Zaparina, 49, kv.7, MP Leonov
Startdatum des Patents: 2002.05.30

Die Erfindung betrifft Engineering Wärme und kann verwendet werden, um Wasser zu erhitzen und Dampf zu produzieren. Gegenstand der Erfindung - eine effiziente Warmwasserbereitung und Erzeugung von Dampf ohne die Verwendung von traditionellen Kühlmittel. Aufgabe wird, dass das Innere der Gehäuseanordnung erreicht einen Einlass für Kaltwassereinlaß, ringförmige Leitung zum Sammeln von Heißwasser und Dampf, und einen Auslass für den Austritt von heißem Wasser und Dampf sind passive Antrieb ausgestattet mit dem oberen Teil des Gehäuses und führt zu der Hochgeschwindigkeitsrotation, auf der Welle des aktiven Antriebs montiert ist, Arbeitsflächen, die kann flach, konisch oder sphärisch, glatt oder mit Kanälen mit unterschiedlichem Querschnitt aufweisen und einen nicht geschlossenen Hohlraum mit einem kreisförmigen Loch mit Zugang zum Ringleitung bilden. Beim Passieren von Wasser durch die nicht geschlossene Hohlraum und dann ausgegeben es durch eine kreisförmige Öffnung in der ringförmigen Düse mit einer Geschwindigkeit von 95 Meter pro Sekunde bis 110 Meter pro Sekunde und mehr als 110 Meter pro Sekunde erzeugt bzw. Warmwassertemperatur auf 100 ° C, Dampf und überhitztem Dampf.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft Engineering Hitze- und verwendet werden kann , um Wasser zu erhitzen und Dampf für den industriellen und häuslichen Gebrauch herzustellen.

Bekannte Wärmepumpvorrichtung von physikalischen und mechanischen Parameter des Wassers, insbesondere Druck, Volumen und Wärmeenergie , die Geschwindigkeit unter Verwendung von Wechsel zu erhalten.

Zum Beispiel Pumpe die Wärme , die durch AS UdSSR 458691. Aber sein Nachteil ist ein sehr hoher Betriebsdruck bis zu 1000 bar, in den Körper zu entwickeln, die hochfesten Rumpf Einbauteile erfordert, Ventile usw., die Materialverluste zu erheblichen führt und gefährlich für den Hausbrand.

Gewählt als Prototyp Wärmeerzeuger, RF Patent №2084773, mit einem Gehäuse, einem Einlass, einem ringförmigen Rohr, vorbei in den Auslass, den aktiven Antrieb, stützte sich durch die Welle in die Lageranordnung auf einem Träger angeordnet ist . Der Nachteil des Prototyps ist nicht ausreichend hohe Effizienz und seinen Fall mit einer Erhöhung der Geräteleistung.

Gegenstand der Erfindung - eine effiziente Wärme Wasser und Dampf erzeugen, ohne die Verwendung von traditionellen Kühlmittel, konstruktive Vereinfachung, um sicherzustellen , hohe Effizienz, Reduzierung der Energiekosten.

Die Erfindung besteht darin , dass die Wärmequelle , bestehend aus einem Gehäuse, Einlaß, einer Ringdüse, den Auslass gelangt in eine passive Platte im oberen Teil des Körpers befestigt ist oder mit dem Gehäuse, die aktive Scheibe ruht , durch die Welle der Lageranordnung, eingeschlossen einstückig Unterstützung, die Räder nicht geschlossene Hohlraum schaffen eine ringförmige Loch zu bilden, in einem kreisförmigen Rohr rollen. In diesem Fall können Antriebe flach, konisch oder sphärisch Arbeitsflächen sein, und die Oberflächen der Arbeitsscheiben unverschlossenen Hohlkanäle bilden, sind dreieckig, polygonal, sphärisch oder komplexen Querschnitt angeordnet radial in einem beliebigen Winkel zum Umfang der Scheibe oder gekrümmt hergestellt.

MECHANISCHE HEAT

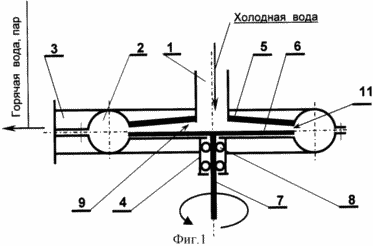

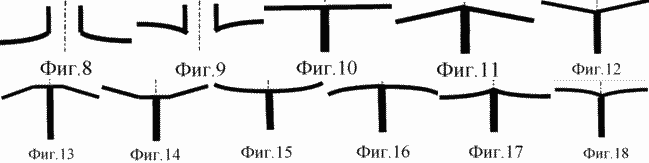

1 und 2 ist ein Diagramm, tepogeneratora Vorrichtung; 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18 zeigen mögliche Formen der aktiven und passiven Platten Arbeitsflächen; 19, 20, 21 und 22 zeigen mögliche Querschnitte der Kanäle; 23, 24 und 25 zeigen mögliche Stellen der Kanäle auf den aktiven und passiven Platten.

Wärmegenerator (1) besteht aus einer Gehäusebaugruppe, umfassend einen Einlass für kaltes Wasser, eine ringförmige Düse 2 zum Aufnehmen und Heißwasser und Dampf in Richtung der Auslassdüse 3 dient, das Heißwasser oder Dampf, Lager Träger 4 abzulenken, passive Scheibe 5; aktive Platte 6 auf der Welle 7 befestigt, die 8 auf der Lagerbaugruppe aufliegt und durch die Drehung mit hoher Drehzahl angetrieben.

Passive Scheibe 5 im oberen Teil des Gehäuses befestigt oder integral mit dem oberen Teil des Gehäuses ausgebildet ist mit einer zentralen Öffnung, die mit einem Innendurchmesser des Einlaßrohres 1 für den Durchtritt von kaltem Wasser im Durchmesser zusammenfällt, und die aktive Platte 6 kann eine Form unclosed Hohlraum 9 sind flach haben (Fig. 3, 10), konische (4, 5, 11, 12, 13, 14) oder sphärischen (6, 7, 8, 9, 15, 17, 16, 18) Arbeitsflächen, glatt oder mit Kanälen 10 Dreieck (19), polygonal (Figur 20) sphärisch (21) oder Verbindung (22) Abschnitte radial (23) angeordnet in jedem beliebigen Winkel zu dem Scheibenumfang (Abbildung 24) oder krummlinig (Abbildung 25) und zwischen einer Wärmequelle in dem oben in einer beliebigen Kombination von Strukturen angeordnet ist, wenn die Bedingung H> h (26), 11 die kreisförmige Öffnung zu bilden, gelangt in die ringförmige Düse 2.

Die Wärmequelle ist wie folgt. 6, kaltes Wasser durch den Einlaß 1 eintretenden in den Hohlraum 9 durch die Zentrifugalkraft mit hoher Geschwindigkeit aus dem Hohlraum 9 durch die kreisförmige Öffnung 11 in der Ringdüse 2, mit einem Vakuumkanal 10 an der aktiven Hochgeschwindigkeitsdrehung der Scheibe gebildet.

In Momenten der Passage des Wassers durch die Hohlraumabschnitte 9, abgestimmt mit 10 Kanälen mit einer Geschwindigkeit von 80 bis 95 Meter pro Sekunde, an den Grenzen der Hochdruckzonen und Vakuum, nach den bekannten Erscheinungen in adiabatische Prozesse nehmen, erreicht die lokale Temperatur in den Grenzgebieten der Zonen sehr hoch Werte, die durch die Zeit, die durch eine kreisförmige Öffnung in der ringförmigen Düse 2 bis 100 ° C zur Erwärmung des Wassers führt, Durch die Erhöhung der Geschwindigkeit des Wassers, das durch die Kammer 9 von 95 bis 110 Metern pro Sekunde, um Dampf Wasser wird vollständig bei höheren Drehzahlen wird der überhitzte Dampf erhalten.

Von der ringförmigen Düse 2 auf die Notwendigkeit, heißem Wasser oder Dampf durch den Auslass 3 sind, kommen in das Warmwassersystem, Heizung, Dampfversorgung.

Das Layout des Wärmeerzeugers kann sowohl horizontal als auch vertikal, mit der oberen oder unteren Antriebsposition.

Produzieren Überdruck von Wasser in einer kreisförmigen Düse ermöglicht es Ihnen, die Funktionen der Kesselkreispumpe durchzuführen.

Die Vorteile des vorgeschlagenen Wärmeerzeugers ist eine einfache Konstruktion aus einer einzigen Einheit besteht, und die Notwendigkeit für die Pumpe zu beseitigen, eine Kompression der Arbeitsumgebung zu schaffen, da die Kompression durch die sehr Design der Wärmequelle vorgesehen ist; .. Mangel an Beschleunigungs- und Bremseinrichtungen, das heißt, auf den erforderlichen Druck, Geschwindigkeit und Temperatur direkt Wärmequelle; die Universalität der Wärmequelle kann zur Erzeugung von Warmwasser oder Dampf verwendet werden; hohe Effizienz.

In Übereinstimmung mit dem Wesen der Erfindung wird eine Wärmequelle mit einer Geschwindigkeit von 13 000 pro Minute hergestellt. In diesem Wärmeerzeuger umfasst einen Einlassdurchmesser von 70 mm, Kegel passive glatten Scheibendurchmesser von 210 Millimetern, die aktive flache Scheibe mit einem Durchmesser von 210 Millimetern mit einem schräg positioniert Kanäle in der Menge von 18 Stück, rechteckigen Querschnitt auf Höhe von 3 mm und einer Breite von 1 mm. Erwartete Wärmeerzeuger hergestellt Auslegungsparameter: bei 10.000 Umdrehungen pro Minute an Wasser wird erhitzt auf 100 ° C oder höher; bei einer Umdrehungsgeschwindigkeit von mehr als 10000 Umdrehungen pro Minute, tritt Verdampfung bei einer Temperatur über 100 ° C Dampf; Wärmequelle Wasserverbrauch Leistung bei 10.000 Umdrehungen pro Minute beträgt 1,0 cc. Meter pro Minute. Leistungsaufnahme 12 kW.

FORDERUNGEN

1. Die Wärmequelle besteht aus einem mechanischen Gehäuse, Einlass, Düsenring, in dem Auslass rollen, passive Scheibe im oberen Teil des Körpers befestigt oder integral mit dem Körper, dem aktiven Antrieb, stützte sich durch die Welle zu der Lageranordnung in einem Träger eingeschlossen mit Rädern schaffen nicht geschlossene Hohlraum eine ringförmige Loch zu bilden, in einem kreisförmigen Rohr rollen.

2. Wärmeerzeuger nach Anspruch 1, dadurch gekennzeichnet, daß die Scheiben flach, konisch oder sphärisch Arbeitsflächen.

3. Wärmeerzeuger nach Anspruch 1, dadurch gekennzeichnet, daß die Arbeitsscheiben auf den Oberflächen, die nicht geschlossene Hohlkanäle bilden, sind aus dreieckig, polygonal, sphärisch oder komplexe Querschnitte radial in einem beliebigen Winkel zum Umfang der Scheibe oder gekrümmt angeordnet sind.
