Erfindung
Russische Föderation Patent RU2231716

Wärmegenerator zum Erhitzen von Flüssigkeiten

Name des Erfinders: Bold AB (RU); DB Wanne (RU); Davydenko AA (RU); Schelkunov SA (RU)
Der Name des Patentinhabers: Far Eastern State Agraruniversität (RU)
Korrespondenzanschrift: 675000, Amur - Region, Blagoweschtschensk, ul .. Polytechnique, 86, Far Eastern State Agrar, HNI, Patent TV Smirnova
Startdatum des Patents: 2002.07.08

Die Erfindung betrifft eine Vorrichtung zum Auftragen eines flüssigen Erhitzen und kann für die Beheizung von Gebäuden verwendet werden. Der Wärmeerzeuger zum Erwärmen der Flüssigkeit umfasst ein konisches Gehäuse mit einem Zyklon - Fluidstrom Beschleuniger in seinem unteren Teil, eine Bremsvorrichtung in dem oberen Teil des Gehäuses, der Auslass mit dem Zyklon über das Überlaufrohr verbunden ist, wobei die Verbindung mit dem Ende des Zyklons hergestellt ist, koaxial. Die Stirnfläche des als Konus ausgebildet Zyklon mit einem Scheitelwinkel von 160º und einem Lochkörper Zyklons Einlass mit dem gleichen Radius wie der Austrittsdurchmesser als der Durchmesser des Gehäuseeinlasses 25 at% gebildet ist. Die Bremseinrichtung ist als Konus ausgebildet. Das technische Ergebnis ist es, die thermodynamischen Wirkungsgrad der Energieumwandlung zu erhöhen.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft Vorrichtungen zur Beheizung von Gebäuden und Strukturen.

Bekannten Generator - Wärme ein zylindrisches Gehäuse mit einem Zyklon, Beschleuniger Flüssigkeitsstrom am Boden, einer Bremsvorrichtung in dem oberen Teil des Gehäuses, der Auslaß mit dem Zyklon über das Überlaufrohr, wobei die Verbindung am Ende des Wärmeerzeugers zu ihm koaxial gemacht wird (Patent RF № 2.045.715, MKI F 25 B 29/00).

Der nächste in technischen Wesen ist eine Wärmequelle für eine Flüssigkeit erhitzt wird , an der Unterseite einen zylindrischen Körper mit einem Zyklon Beschleunigers Flüssigkeitsstrom aufweist, einer Bremsvorrichtung in dem oberen Teil des Gehäuses, der Auslass mit dem Zyklon über das Überlaufrohr verbunden ist , wobei die Verbindung hergestellt ist koaxial Zyklons zu beenden ihm Zyklon installiert Endwinkel seiner radialen Querschnitt zu 10º, und die Außenwand der Einspritzdüse an dem Einlaß zu dem Gehäuse mit einer Leitschaufel versehen ist, an das Ende des Zyklons angebracht. In diesem Fall wird die Außenwand und die Leitschaufel Einspritzdüse von der logarithmischen Spirale auf die Länge der Leitschaufel ausgebildet, R / 2, wobei R - Innenradius des Gehäuses und einen Zyklon und einen zylindrischen Körper mit dem gleichen Radius gemacht (RF - Patent Nummer 2.173.432, MKI F 24 D 3/02).

Der Nachteil dieser Wärmeerzeuger - geringe thermodynamischen Wirkungsgrad der Energieumwandlung.

Verbesserte thermodynamischen Energieumwandlungswirkungsgrad wird dadurch erreicht, dass der Wärmeerzeuger Gehäuse für Heizfluid eine konische Form hat, dessen Boden befindet sich ein Zyklon - Fluidströmungsbeschleunigers Bremsvorrichtung in dem oberen Teil des Gehäuses, der Auslaß mit dem Zyklon über das Überlaufrohr, wobei die Verbindung am Ende des Zyklons, es bis zum Ende des Zyklons angebracht koaxial ist, mit einem Scheitelwinkel Ende des Zyklons als Konus ausgebildet ist 160º, und der Außenwand der Einspritzdüse an dem Einlaß zu dem Gehäuse mit einer Leitschaufel versehen. In diesem Fall wird die Außenwand und die Einspritzdüse Leitschaufel durch die logarithmische Spirale mit einem langen Leitschaufel gebildet R / 2, wobei R - der Radius des inneren Zyklons. Zyklonwärmequelle und dem Einlassgehäuse aus dem gleichen Radius, der Durchmesser des Auslaßgehäuse Einlassdurchmesser kleiner 25% hergestellt, und die Bremseinrichtung als Konus ausgebildet.

Bei der Analyse des Standes der Technik, um die Neuheit durch die Wärmequelle nicht gefunden Analoga zu den oben genannten Satz von Funktionen belegt zu überprüfen. Folglich trifft die beschriebene technische Lösung, die das Kriterium der "Neuheit".

Wärmegenerator zum Erhitzen von Flüssigkeiten

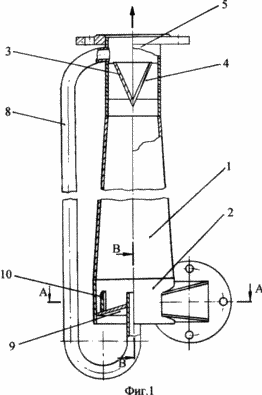

Fig. 1 zeigt eine allgemeine Ansicht eines Wärmeerzeugers zum Erwärmen des Fluids

Fig. 2 - A-A Schnittansicht in Fig. 1

Fig. 3 - B-B Schnittansicht in Fig. 1

Der Wärmeerzeuger umfaßt einen konischen Körper 1, den Zyklon 2 - Beschleuniger Bewegung von Fluid in seinem unteren Teil. Das obere Gehäuse 1 wird 3 Bremseinrichtung mehrere Rippen 4 an der Außenfläche der Bremsvorrichtung. 3 die Bremsvorrichtung wird der Auslaß 5 am Eintritt in den Zyklon 2 tangential angebracht Spritzdüse 6 mit einem Auslass 7. Der Auslass 5 ist mit einem Zyklon 2 mit Hilfe des Überlaufrohres verbunden montiert ist 8. Die Verbindung am Ende des Zyklons besteht 9 koaxial zu ihm. Außerdem Stumpf Zyklon 9 ist in der Form eines Kegels mit einem Scheitelwinkel von 160º, und der Außenwand 10 der Einspritzdüse 6 am Einlass des Zyklons 2 ist 11 bis zum Ende des Zyklons befestigten mit einer Leitschaufel versehen 9. In diesem Fall ist die Außenwand 10 und eine Einspritzdüse Leitschaufel 11 ausgebildet sind logarithmische Spirale mit Spirallänge R / 2, wobei R - der Radius des inneren Zyklons. Zyklonkörper 2 und die Einlassöffnung 1 mit dem gleichen Radius wie der Austrittsdurchmesser als der Durchmesser des Gehäuseeinlasses 25 at% gebildet ist. In diesem Fall ist die Bremsvorrichtung 3 in Form eines Kegels.

Vorrichtung arbeitet wie folgt

Wenn die Flüssigkeit durch die Düse-Einspritzung Anwendung 6 unter einem Druck Flüssigkeit in den 2 Zyklon gerichtet - Beschleuniger Bewegungen. In dem Zyklon 2 ist eine Beschleunigung der Flüssigkeitsbewegung und verdrehen. Wenn Wirbelbewegung in dem kegelförmigen Körper 1, der Druckänderung und die Erhöhung der kinetischen Energie eines Wirbelfluidströmung. Wenn die durch die Bremsvorrichtung 3, die kinetische Energie des Fallens. Aufgrund der Tatsache, dass das Ende des Zyklons 9 in Form eines Kegels mit einem Scheitelwinkel von 160º ist, gibt es eine Beschleunigung und Verdrehen des Flüssigkeitsstroms mit minimalem Energieverlust. Vorausgesetzt, dass der Zyklon 2 und das Eingangsgehäuseloch 1 mit dem gleichen Radius wie der Durchmesser des Abtriebsgehäuse kleineren Anschlußdurchmesser Einlaß 25% Bohrung gebildet ist und die Bremseinrichtung 3 ist als Konus ausgebildet, der Erhöhung der kinetischen Energie der Wirbelströmung und wenn es durch die Bremseinrichtung durchläuft der Fluiddruck erhöht deutlich, dass eine Erhöhung des thermodynamischen Wirkungsgrades der Energieumwandlung verursacht.

Aufgrund der auf das Design eines Beschleunigungs Änderungen und Verdrehen der Fluidströmung mit minimalen Verlusten, die kinetische Energie des Wirbels Flüssigkeitsströmung erhöht wird, die eine Erhöhung des thermodynamischen Wirkungsgrades der Energieumwandlung verursacht.

FORDERUNGEN

Der Wärmeerzeuger zum Erwärmen von Flüssigkeiten, mit einem Körper mit einem Zyklon mit - Fluidstrom Beschleuniger in seinem unteren Teil, eine Bremsvorrichtung in dem oberen Teil des Gehäuses, der Auslass mit dem Zyklon über das Überlaufrohr verbunden ist, wobei die Verbindung an dem Ende des Zyklons gebildet ist koaxial zu ihm, dadurch gekennzeichnet, daß das Gehäuse der Wärmeerzeuger eine konische Form hat, und wobei das Loch Gehäuse Zykloneinlass mit dem gleichen Radius wie der Austrittsdurchmesser als der Durchmesser des Gehäuseeinlasses 25% Ende des Zyklons gemacht als Konus mit einem Scheitelwinkel von 160º und die Bremseinrichtung als Konus ausgebildet ausgelegt ist.
