Erfindung
Russische Föderation Patent RU2021563

FLOW elektrische Wasser G.N.STEPANOVA

FLOW elektrische Wasser G.N.STEPANOVA

Name des Erfinders: Gury Nikolajewitsch Stepanov
Der Name des Patentinhabers: Gury Nikolajewitsch Stepanov
Adresse für die Korrespondenz:
Startdatum des Patents: 1991.03.25

Verwendung: Raumheizung durch Wasser in offenen und geschlossenen Heizungsanlage, Warmwasserversorgung inländischen Bedarf und Wasseraufbereitung in Kessel Koagulation von gelösten Substanzen zu erhitzen. Die erfindungsgemäße elektrische Leistung der elektrischen Heizvorrichtung wird an der Mitte der Innenelektrode verbunden ist und außen durch die Wand der röhrenförmigen Elektrode, die an den Enden der Schulter der Innenelektrode Gewinde mit facettenreiche Flächen auf der Außenseite, auf jeder Schulterelektrode gepflanzt Schlüssel mit radial Magnetkreise, gesteuert durch tragbare elektromagnetische Schlüssel eine Isolierkappe gepflanzt platziert Block enthält die Leistung des elektrischen Heizregister AC und DC-Ströme.

BESCHREIBUNG DER ERFINDUNG

Die vorliegende Erfindung bezieht sich auf Heizen von Räumen Wasser in offenen und geschlossenen Heizungsanlage, Warmwasserversorgung inländischen Bedarf und Wasseraufbereitung in Kessel Koagulation von gelösten Substanzen zu erhitzen.

Es ist bekannt, zum Beispiel einphasigen elektrischen Heizung und flüssig in dem Wassererwärmung durchgeführt wird, während ein elektrischer Wechselstrom durch das Wasser zwischen dem äußeren rohrförmigen Elektrode (Gehäuse) und einem inneren fließt, koaxial in die sie mit ihrer Stirnfläche eingebettet (Gehäuse) Elektrode.

Ein Nachteil der elektrischen Heizvorrichtung ist, dass es nur das Wasser zu erhitzen dient darin und Wasser kann nicht durch Skalieren, kompliziert in der Konstruktion verarbeitet werden muss, angetriebene bewegliche Teile manuell und extra großen Abmessungen Entspannungs Knoten.

Der Zweck der vorliegenden Erfindung - erhöhen die Zuverlässigkeit der elektrischen Wasser außer manuell betriebenen beweglichen Teile, der Anteil, den Abmessungen und der Effizienz der elektrischen Heizung und Wasseraufbereitung zu reduzieren.

FLOW elektrische Wasser G.N.STEPANOVA

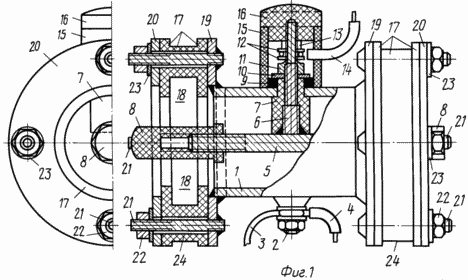

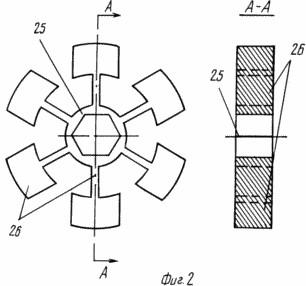

Fig. 1 zeigt die elektrische Heizung; 2 und 3 - und elektromagnetische konsruktsii Schlüssel Schlüssel; 4 - Stromversorgungsschaltung.

Bezugnehmend auf Fig. 1 und 2 elektrische Heizung besteht aus Außen einer rohrförmigen Elektrode 1 mit einem Erdungsbolzen 2, 3 Drahtstange mit der Masseelektrode (Abbildung 1 nicht gezeigt) verbunden, dem Neutralleiter 4 AC und dem Minuspol (-) der Gleichrichter U9 Stromversorgung (4) koaxial außerhalb der inneren zweiarmigen Elektrode 5 mit einer Nadel 6 an seiner Mitte durch die Tülle 7 zwei Isolierkappen 8 mit polyedrische Oberflächen auf den Faden an den Enden von jedem der Arme der inneren Elektrode 5, Isolierung 10 9 und die Dichtscheiben, Fortsatz 11 zur Verbindung gepflanzt 13 der Phasenleiter 14 AC 12 und Mutter Scheibe durch Thyristor Spannung VI (4) und dem positiven Anschluss des Gleichrichter U9, das isolierende Rohr 15 und die isolierende Klemme 16 zum Schutz gegen die Steckerleiste 11 zu berühren, die Dichtungen 17 auf einen isolierenden Spalt bilden Innenelektrode 5 und die Heizungsrohrnetz 18, Kammern an den inneren Seitenpolster 17 auf Isolierkappen zwei Schraubenschlüssel 25 darin angeordnet und bepflanzt gebildet (nicht in 1 gezeigt), 8 (2) mit radial angeordneten Magnetkernen 26 verschweißt die Enden des äußeren rohrförmigen Elektrode 1, die beiden Flansche 19 und in dem Prozess verschweißten Montage an eine Rohrleitung Heizsystem zwei kontrflyantsev 20 zusammenziehbar anschließend zusammen mit Abstandhaltern 17, Bolzen 21, Muttern 22 und 23 Scheiben, auf den äußeren Oberflächen der Abstandshalter 17 zwischen der Bördelung entlang 19 und 20 der Nuten 24 ausgebildet sie in den Magnetköpfen 27 und 28, eine tragbare elektromagnetische Taste (3) zu positionieren.

In Übereinstimmung mit dem tragbaren Magnetschalter 3 besteht aus Magnetköpfen 27 und 28 an den Enden von zwei skoboobrazno auf Achse 29 der Magnetkerne 30 und 31 auf die Wicklungen gewickelt sind, 32 und 33 parallel oder in Reihe geschaltet anschließend dem Gleichrichter Kapazität C4 U8 mit Block B2 Versorgung über den Schalter (4), und Handgriffe 34 und 35, von denen die B2-Schalter (nicht gezeigt in 3).

4, die Stromversorgung hat (Einheit I) Wh Stromzähler und Schütz B1 RFI-Filter (Einheit II) mit LI Induktivität und Kondensatoren C1 und C2, Thyristor-Spannungsregler (siehe. Einheit III) mit Potentiometer R7 (IV-Knoten) Gleichrichter U8 B2 Schalterkapazität C4 und die Induktivität L2 (V node) für die Versorgung der Wicklungen 32 und 33 (3) des tragbaren elektromagnetischen Schlüssel U9 Gleichrichter (Einheit VI) mit Schalter B3 1, B3, Schalter 2 und 3 B3 Blockierungs Kapazität C6 und C7 , wenn sie von dem Gleichrichter U9 elektrischen Heizungsschalter B3 1, Filter (Einheit VII) des elektrischen Stromes mit einer Frequenz von 50 Hz in der U9 Gleichrichterschaltung mit Induktoren L3, L4 und eine Kapazität C5 und mit Kapazitäten C6 und C7 in der Kette Phase abgetrennt und Null Draht AC DC-Stromkreis Wechselstrom 50Hz, elektrische Heizung (Einheit VIII) und 1), der Thermostat (Einheit IX) zum automatischen Öffnen und Schließen Aktor B1 Stromversorgung in Abhängigkeit von der eingestellten maximalen oder minimalen zu beseitigen Wassertemperatur im Heiz- oder Umweltmanagementsystem in einem Raum.

Der elektrische Wasserkocher (1) nach der Installation der Heizungsanlage, goß Wasser durch das Ausdehnungsgefäß (1-4 nicht gezeigt), B1 Starter ist mit der Stromversorgung verbunden ist, und nach einer festgelegten Zeit für den primären und konevchnomu während dieser Zeit die Zähleranzeige durch seine Wh definiert ist installierte Leistung von PN bei einer gegebenen elektrischen Leitfähigkeit (Mineralisierung) Wasser; Wenn Ru und bei gleicher Nennspannung AC Leistung an der äußeren 1 und inneren Elektroden elektrische Wasser über den zulässigen Betriebsbedingungen, dann tragbare elektromagnetische Schlüssel (3) und einem Schraubenschlüssel 25 (2) Torsion auf dem Gewinde Isolierabdeckung 8 beide Schultern der Innenelektrode 5 oder umgekehrt kann bei einem Wert niedriger als geschätzte Roux ausgedreht werden. Wenn Sie nicht den Wert von PN takiim Weise reduzieren kann zulässig sein , wenn der Schalter an der elektrischen Heizung B3 eingeschaltet wird ein Gleichstrom von der Gleichrichter U9 geliefert wird , um die Leitfähigkeit des Wassers aufgrund der teilweisen Koagulation von gelösten Salzen zu reduzieren. In Zukunft werden solche Operationen mit dem vollständigen Ersatz von Wasser in der Heizungsanlage oder dessen Belag in großen Dosen durchgeführt. So ändern Roux seinen verwinkelten elektromagnetischen Schlüssel 32 und 33 (Fig. 3) über den B2-Schalter mit dem Gleichrichter U8 verbunden mit der Kapazität C2 (Fig. 4), die Magnetköpfe 27 und 28 sind 24 abwechselnd in den Nuten angeordnet (Fig. 1), durch Drücken des Schalters B2 auf der Spule 32 und 33 zugeführte Gleichstrom und durch die Arme 34 und 35 des elektromagnetischen Schlüssel wird eine Kreisbewegung im Uhrzeigersinn erfolgt, beispielsweise durch Ru Verringerung - dann aufgrund der elektromagnetischen Kopplung zwischen den Magnetkernen 30 und 31, einen elektromagnetischen Schlüssel und 26, dem Schlüssel 25 (Fig. 2) zavoraxivayutsya Kappen 8 (Bild 1), den aktiven Teil der inneren Elektrode zu reduzieren 5, und der nächste die magnetische Strahl 26 zu erfassen, den Schraubenschlüssel 25 B2 Schalter 32 und 33 des Gleichrichter U8 getrennt Wicklung und entgegengesetzte Bewegung erfolgt -. dann der Prozess wie Transaktionen mit einem Schraubenschlüssel wird wiederholt Schlüssel. Während des Betriebs wird die Wassertemperatur in einer Heizungsanlage oder Luft im Raum reguliert durch sanft ändernden Leistung in Watt elektrische Heizung Erhöhung oder Spannungsabfall an dem Thyristor durch den Widerstandswert des Potentiometers ändert R7 (4) oder die optimale Temperatur des Raumes wird bei einer konstanten Stromverbrauch gehalten von durch die automatische elektrische Heizung B1 Starter aus dem Aktions Thermostat deaktivieren oder aktivieren, je nach den minimalen und maximalen Wassertemperatur in der Heizungsanlage oder Luft in dem Raum festgelegten Werte.

FORDERUNGEN

1. Instantaneous elektrische Heizung eine röhrenförmige Elektrode mit einer Erdungsschraube und zwei Flansche mit Flanschen miteinander verbunden, über die Isolierdichtung angeflanscht Bolzen mit Muttern und Unterlegscheiben, mit der inneren Elektrodenanschluss und dem Stromversorgungseinheit mit dem elektrischen Anschluß und dem Erdungsbolzen verbunden Paarung, dadurch gekennzeichnet, dass um die Zuverlässigkeit zu verbessern, ein elektrischer Anschluss ist mit der Mitte der Innenelektrode verbunden ist und nach außen durch die Seitenwand der rohrförmigen Elektrode entnommen.

2. Der elektrische Wasserkocher nach Anspruch 1, dadurch gekennzeichnet, dass die elektrische Leistung der inneren röhrenförmigen Elektrode zu isolieren, und elektrischen Schutz, sie umfasst eine Isolierhülse, Isolier- und Dichtungsscheiben extender Klemmscheibe, Mutter, Rohr isolierend und ein isolierendes Klemm und die elektrische Leistung der Innenelektrode ist mit einem Gewinde ausgebildet ist, und mit Zugang durch die Seitenwand der rohrförmigen Elektrode Isolierhülse gepresst gegen die Innenwand der rohrförmigen Elektrode durch das Isolations- und Dichtungsscheiben aufgeschraubt auf dem Gewindefortsatz mit Mutter und Federscheiben zur Verfügung, die die Dichtungsklemmschraube Fixierung an der Außenfläche der rohrförmigen Elektrode Isolierrohr.

3. Der elektrische Warmwasserbereiter nach Anspruch 1, dadurch charakterisiert, um die Leistungssteuerung eingestellt auf die spezifische Leitfähigkeit des Wassers abhängig, umfasst es zwei Isolierkappe außen mit polyedrischen Flächen und die Innenelektrode mit Gewindeenden versehen, um die Isolierkappe Montage.

4. Der elektrische Warmwasserbereiter nach Anspruch 3, dadurch gekennzeichnet, dass zur Vermeidung von Druckentlastung von der Länge des aktiven Teils der inneren Elektrode zu ändern isolierenden Verdrehen oder Verdrehen der Kappen, es besteht aus zwei Magnetkerne radial Schlüssel mit einem Elektromagneten und einem tragbaren Schlüssel Schlüssel wird mit in Kammern angeordnet gebildet die Innenseite der isolierenden Dichtungen zwischen den Flanschen und Gegenflanschen.

5. Der elektrische Wasserkocher nach Anspruch 4, dadurch gekennzeichnet, daß, um eine elektromagnetische Steuerschlüssel zu schaffen, um die Anzahl der Strahlen und Innenseiten von Kernen gleich der Anzahl von Flächen auf der Oberfläche der isolierenden Kappe.

Der elektrische Wasserkocher nach Anspruch 6. 4, dadurch gekennzeichnet, dass Management-Schraubers, um sicherzustellen, besteht aus zwei Magnetköpfe mit zwei Magnetspulen skoboobraznyh zwei Griff und Schaltachse, sind die Magnetköpfe an den Enden der Magnetkerne durch die Achse miteinander verbunden angeordnet Arme, auf einem von dem der Schalter angeordnet ist.

7. Der elektrische Wasserkocher nach Anspruch 1, dadurch gekennzeichnet, dass die Effizienz der Heizung zu verbessern, und eine Wasseraufbereitungseinheit umfasst Stromversorgungselemente AC und DC.

8. Der elektrische Wasserkocher nach den Ansprüchen 1 und 7, dadurch gekennzeichnet, daß zur Kraftzylinder AC und DC Regelung Leistung Erhitzer an seinem festen konstanten Energieversorgung der elektromagnetischen Wicklungen des tragbaren Schlüssel zu liefern und die Temperatur von Wasser oder Luft in dem Raum aufrechtzuerhalten an vorbestimmten innerhalb der Stromversorgung mit einem Leistungsmesser, Starter, Filter gegen Funkstörungen, Thyristor-Spannungsregler mit Potentiometer umfasst, wobei der erste Gleichrichterschalter elektromagnetische Schlüssel zur Macht, den zweiten Gleichrichter und Filter mit einer Frequenz von 50 Hz und einem Temperaturregler, und die erste mit einem AC parallel geschalteten Gleichrichter Spannungsstromzähler Wicklung angeschlossenen Magnetschalter und einen zweiten Gleichrichter in Wechselspannung über die in Reihe geschalteten Filter gegen Funkstörungen, Schütz und aktuellen Spulenstrom durch einen Filter verbunden mit einer Frequenz von 50 Hz, einer elektrischen Leistung von der inneren Elektrode und der Erdungsschraube und Thyristors Spannungspotentiometer parallel Funkstörfilter verbunden.

Druckversion
Erscheinungsdatum 25.01.2007gg
