Erfindung
Russische Föderation Patent RU2154241
Heizkörper
Name des Erfinders: Pobegalov Sergey
Der Name des Patentinhabers: Pobegalov Sergey
Korrespondenzanschrift: 656049, Barnaul, pr. Krasnoarmeysky 57 kv.128, Pobegalovu SA
Startdatum des Patents: 1998.09.25
Das Gerät ist für den Einsatz in der Heizungs-, nämlich vorgesehen, Warmwasserbereitung, Kühlung und andere. Die Heizkörper Abschnitte aus geschmiedeten Hälften miteinander verbunden ausgebildet ist eine Zirkulationskanal zu bilden und die Zuführ- und Austrittssammler mit den entsprechenden ein Anschlussstutzen und Kanalisation und Zirkulationskanäle bilden, wenn gestanzten Hälften Schweißen, die sich geneigt Kanäle gemacht werden, hat jeder Versorgungsverteilerabschnitt eine kegel~~POS=TRUNC, und der Ausgang - Konfusor Radiatorabschnitt in Reihe oder in Paaren verbunden, um eine Vielzahl von Blöcken 1,2,3 oder mehr zu bilden. Die Vorrichtung reduziert den Strömungswiderstand des Heizkörpers.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung betrifft Heizungstechnik, nämlich das System der Wasserheizung, Kühlung und andere.
Verfahren zur Herstellung eines Radiatorelement ein Radiatorelement umfasst, die zusammen Kanälen und Einlasskreislauf verbunden gebildeten gestanzten Hälften Abschnitten besteht zu bilden, und zum Anschluss an einen entsprechenden Düsen (SU 43140 A, 1935.05.31) Verteilerauslass.
Der Nachteil dieser Heizkörper kann einen hohen Strömungswiderstand in Betracht gezogen werden, die die Heizleistung des Heizgeräts verringert wird.
Die Aufgabe der Erfindung besteht darin, den Strömungswiderstand zu verringern.
Diese Aufgabe wird in dem Heizkörper erreicht, bestehend aus den durch gestanzte Hälften gebildet Abschnitte und miteinander verbunden einen Zirkulationskanal zu bilden, und die Einlaß- und Austrittssammler mit entsprechenden für den Anschluss an Düsen gemäß der Erfindung die Kollektoren und Zirkulationskanäle bilden, wenn gestanzten Hälften Schweißen, wobei die Kanäle geneigt sind, zuführenden Verteiler jeweils weist die Abschnitte eine kegel~~POS=TRUNC, und der Ausgang - Konfusor Radiatorabschnitt in Reihe oder in Paaren verbunden Einheiten Multiplizität 1 zu bilden, 2, 3 oder mehr, über diagonal angeordnete Spielverbindungsleitungen an das Heizungssystem angeschlossen ist, wobei der Radiator nicht länger, als es ist, Höhe.
KURZBESCHREIBUNG grafische Materialien.
 |
 |
 |
 |

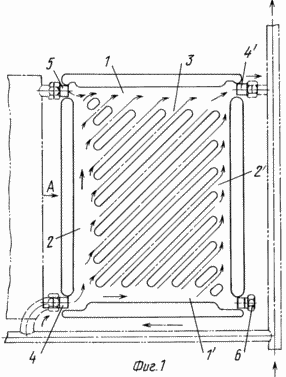

Fig. 1 zeigt einen Heizkörper im Längsschnitt;

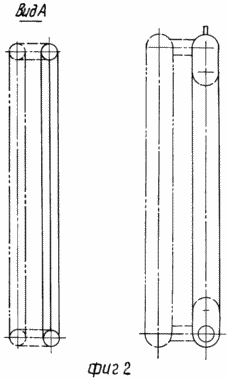

Fig. 2 - Form A (Abbildung 1);

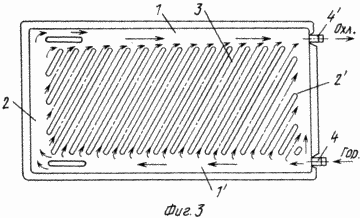

Fig. 3 - längliche Heizkörper;

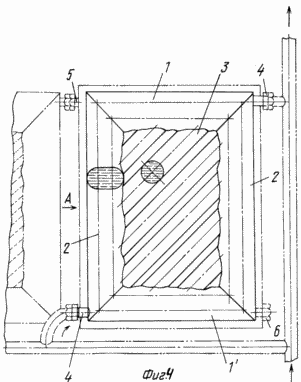

Fig. 4 - der Heizkörper mit ovalen schrägen Kanälen.
Der Heizkörper besteht aus horizontalen und vertikalen Header 1, 2, 3 und 1 1 und 1 2, 3 und schräge Kanäle für die Verbindung mit den Leitungen 4, 4 1. Wenn die Tür-Kupplungseinheit Heizkörper können mit zusätzlichen Düsen 5 und 6 Stecker ausgerüstet werden (siehe. Circuit).
Heizkörper funktioniert wie folgt.
Heißes Wasser aus den Steig Heizsystemen, wie mehrstöckiges Gebäude, durch das untere Querrohr 4 tritt in den Kollektor 1 1, 2, schräge Kanäle 3, Verteiler 2, 1, gekühlt teilweise in einer kurzen diagonalen Weg durch die Düse 4 1 kehrt in die Riser geschossigen Aufzug.
Die kompakte Bauweise bietet Festigkeit und Haltbarkeit des Heizkörpers. Bei der Herstellung des Heizkörpers vorgeschlagen, keine Notwendigkeit, mehrere Düsen, Pressen und Schweißmaschinen verwenden.
In einer Ausführungsform kann der längliche Heizkörper (siehe Fig. 3) legt nahe , daß zirkulierende Kanäle mit einer geringeren Neigung gebildet ~ 60 o, proximal Aufwärtsströmung und Steifigkeit liefern, während der Druck in dem Entladungs Diffusors Ausdehnung des Heizkörpers führen die Heiztemperatur Feld zu entzerren dh Es würde die Möglichkeit eines Überlaufens des kürzesten Weges von der Düse zu der Düse 4 1. April auszuschließen.
In einer Ausführungsform (siehe. Abb. 4) die Heizkörper mit ovalen geneigten Kanäle von unten Hochdruck-Design, anwendbar für die ersten Etagen von Hochhäusern, wo die gestanzte Blech Zylinder Heizkörper podverzhdeno den Pumpendruck und Gegendruck zu erzeugen von oben zu erwarten ist.
FORDERUNGEN
Der Heizkörper, bestehend aus den Abschnitten von gestanzten Hälften gebildet und miteinander verbunden sind mit entsprechenden, einen Verbinder Rohre Zirkulationskanälen und Ein- und Austrittssammler zu bilden, dadurch gekennzeichnet, daß der Kollektor und die Zirkulationskanäle bilden, wenn gestanzten Hälften Schweißen mit Kanälen selbst geneigt sind, die Zufuhr jeder Verteilerabschnitt hat eine kegel~~POS=TRUNC, und der Ausgang - Konfusor Radiatorabschnitt in Reihe oder in Paaren verbunden, um eine Vielzahl von Blöcken 1, 2, 3 oder mehr, die mit dem Heizungssystem durch diagonal angeordnete Rohre Verbindung spielen zu bilden, wobei der Radiator nicht länger als seine Höhe ist.
