Erfindung
Russische Föderation Patent RU2040739

Kombinierte Wasser- und Luftheizungen

Kombinierte Wasser- und Luftheizungen

Name des Erfinders:. Radchenko SA; Nikitin YV. Thorin SA. Meshkov IK. Gushchin IV
Der Name des Patentinhabers: Sergey Radchenko
Adresse für die Korrespondenz:
Startdatum des Patents: 1993.02.08

Verwendung: im Energiesektor, vor allem in der Sanitärtechnik und in der Heizungslüftungsanlagen. Das erfindungsgemässe kombinierte Wasser- und Luftheizung umfaßt ein Behältergehäuse die Isolierung 21, die mittels Heizmedium System Zuführen Kalt- und Warmleitungswasser, der Luftzufuhr und Abschußsystem und Elementen der zusätzlichen Erwärmung des Mediums. Der Behälter ist aus einem Verbund aus drei Behältern aus: einem äußeren einem, zwei inneren und Zwischenprodukt 3, von denen die letztere die Form eines Kegelstumpfes aufweist, an der kleineren Grundfläche von denen im Inneren des Behälters 2 befestigt ist, und dieser Basis abnehmbar gemacht. Zusätzliche Heizmittel in Form eines flachen Elements an der Verbindungsstelle der festen Zwischen 3 und Innenbehälter 2, und die Rippen 14 an den Außenflächen der äußeren und inneren Behälter 1. Wenn auf gasförmige, flüssige und feste Brennstoffe Heizmedium Mittel in Betrieb sind unter dem Tank und dem kombinierten Wasser-Lufterhitzer angeordnet. Eine größere Basis des Zwischenbehälters 3 durch einen Deckel verschlossen 29 mit Rohren für die Entwässerung und Versorgungsumgebung vorgesehen ist, und zwischen dem Behälter und dem Gehäuse eingestellt sind 26, um die Luft in der Form eines Bläserkanal zu entfernen.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft Energie, Sanitärtechnik und Heizungs- und Lüftungsanlagen und kann in einer Vielzahl von Warmwasser, Heizung und Lüftung Geräte und Vorrichtungen zum Befeuchten, Trocknen und Kühlen verwendet werden.

Accumulation bekannten Heizvorrichtung zum Erhitzen des Wassers, ausgestattet mit Innenkapazität, die Ausbreitung von Wärme an das Heizelement um den Tank zu Beginn des Heizvorgangs übertragen zu verhindern. Es besteht aus einem Heizelement von einer Hülle umgeben ist, einen Behälter mit Volumen kleiner als das Volumen der Vorrichtung bildet, wobei die äußere Oberfläche der Hülle eine Wärmeisolationsschicht aufweist; dieser Behälter mit Öffnungen an den oberen und unteren Teilen der Vorrichtung verbunden ist, wobei der gesamte Satz so positioniert ist, dass das Wasser aus diesem unteren Teil zu dem Tank zugeführt wird, wo sie erhitzt wird und dann in den oberen Teil der Vorrichtung entladen wird, dadurch gekennzeichnet, dass die Heizungssteuerung in einer variablen Abhängigkeit gesetzt wird vom Thermostaten, die Fixiertemperatur des Wassers am unteren Rand des Gerätes befindet und zur Einstellung der Heizung, wenn das gesamte Volumen des Wassers in der Vorrichtung eine bestimmte Temperatur oder von dem Thermostaten erreicht, der Wasser die Fixiertemperatur mit dem oberen Teil der Vorrichtung pockmarked angeordnet ist, und Anhalten der Heizung, wenn die eingestellte Temperatur [1]

Diese Heizeinrichtung kann nur in Gegenwart von Wasser, und die Auswahl des erwärmten Wassers in den oberen Abschnitt des Gehäuses betrieben werden und hat beträchtliche Abmessungen und Gewicht.

Es ist ein Verfahren zum Erwärmen von Wasser für den technischen Einsatz und für die Wärmetauscher zugeführt wird, wobei die gesammelte Flüssigkeit mit Strom zu niedrigen Raten erhitzt wird eine Reserve von heißen technischen Wasserverbrauch, dadurch gekennzeichnet, dass zu schaffen, indem die Übertragung der akkumulierten im Laden die Wärme in einem Behälter mit dem Medium gefüllt versehen ist, die für Wärmetauscher zugeführt wird, und die Verwendung von Restwärme in der Vorratskammer nach dem teilweise darin mit heißem Wasser enthielt, die Temperatur für Nachladen Tauscher auf einem ausreichenden Niveau zu halten und bei Bedarf zusätzliche Heizmedium. Installation zur Durchführung des Verfahrens besteht aus einem Behälter mit großem Volumen für die Verteilung von Brauchwasser, in dem sich elektrische Heizelemente und ein kleines Volumen Tank, in dessen Innerem sich ein Heizelement [2]

Die Nachteile dieser Vorrichtung sind die Größe und das Gewicht und die Wassererwärmung und der Verzögerung in dem inneren Behälter obmom klein im Vergleich mit dem Hauptteil des Heizungswassers in einer großen Menge bei der Übertragung von Wärme durch die Hauptmenge der Metallwand trennt.

Bekannte Vorrichtungen zur Lufterwärmung (Heizungen), verwendet im allgemeinen Lüftungsanlagen, Klimaanlagen, Luftheizungsanlagen, sondern auch in den Trockner, die in ein glattes Rohr und Finne geteilt werden [3]

Nachteile der glatten Heizungen heizt eine geringe Menge an Luft und einen geringen Grad an seine Wärme und das Fehlen der Heizregister schwierig Sanierung von Wärmeaustauschflächen. Derzeit hat die meisten raprostranenie Heizungen, in dem das Wärmeträgermedium Dampf oder heißes Wasser ist, so können diese Heizungen nur dort eingesetzt werden, wo die jeweiligen Linien der Wärmenetze angeschlossen sind. Daher werden Heizungen selten einen bestimmten Mikroklima in Wohngebäuden zu schaffen, verwendet wird, und in einigen Fällen, wenn sie technische und ekonomichesim Leistung schlechter als andere Geräte zum Erwärmen der Luft sind, werden sie nicht in den Verwaltungs-, Industrie- und anderen Gebäuden verwendet.

Bekannte Vorrichtungen zur lokalen Befeuchten (post-Befeuchtung) Luft, eine direkte Eindringen von Feuchtigkeit in die Raumluft durch Verdampfen oder Zerstäubung von Wasser, zum Beispiel automatische Lufteinstellung "Nebel" mit elektrischen Antrieben bietet [4]

Nachteile automatische pneumatische Installation "Nebel" ist die Design-Komplexität, die Notwendigkeit, Wasser unter Druck stehendem Wasser und Druckluft, und eine Möglichkeit der Kondensation an den Rohren und das Wasser tropfte von ihnen und von der Abscheidungsbrenner gewichtete Feuchtigkeit an den Wänden, Säulen und Ausrüstung zu liefern, die Sanitär degradiert hygienischen Bedingungen in den Räumen. Daher ist es notwendig, eine Reihe von zusätzlichen Maßnahmen durchzuführen, weiter den Installationsvorgang verkompliziert und seine Gesamtgröße zu, Kosten und Betriebskosten.

Daher Wohn-, Büro- und anderen Gebäuden, erforderlich ist, eine Vielzahl von Vorrichtungen zum Befeuchten von Luft zu verwenden, einen einfacheren Aufbau aufweist und die Verdampfung von Feuchtigkeit in der Innenraumluft gewährleistet, wenn sie in Kontakt mit feuchtem Material oder eine Oberfläche von Wasser und Luftbewegung in diesen Vorrichtungen der Druckdifferenz zurückzuführen ist, ergeben ergebende Dichteunterschied und trockene oder befeuchtete durch die Verwendung von Ventilatoren erzeugten Luft. Jedoch ist bekannt, Vorrichtungen zum Prinzip Luftbefeuchtung basierend auf der Verdampfung von Feuchtigkeit in der Vorrichtung selbst, eine geringe Produktivität, insbesondere wenn die Vorrichtung nur durch die natürliche Luftzirkulation stattfindet, und nicht über die notwendige Befeuchtung in den meisten Bereichen bereitzustellen, wo sie angewendet werden.

Somit ist das Problem, eine zuverlässige Sollfeuchte und optimales Klima in Wohn-, Industrie- und Bürogebäuden gewährleistet werden derzeit nicht geklärt. Noch mehr akut ist das Problem der effektiven Betrieb von verschiedenen Klimaanlagen zu gewährleisten, einschließlich Geräte für die Wärme und Feuchtigkeit der Luft Verarbeitung und Energieeinsparung und rationellen Einsatz von Brennstoff- und Energieressourcen im Einsatz.

Bekannte elektrische Heizung, umfassend ein wärmeisoliertes Gehäuse mit einem abnehmbaren Deckel, Einlass- und Auslassrohre, und in seinem Hohlraum übereinander jeweils abnehmbar Glas und dem Heizelement angeordnet ist, und ein Glas mit senkrechten Trennwänden versehen ist, und dessen Boden perforiert ist, [5]

Der Nachteil dieser Vorrichtung ist die Notwendigkeit für den zusätzlichen Aufwand für eine Metallschale mit einem abnehmbaren vertikalen Trennwänden Herstellung bestimmt die Größe der aktiven Oberfläche zu erhöhen und die Ablagerung darauf erhebliche Größen- und Reduktion der resultierenden Abscheidungen auf der Wandstärke des Gehäuses zu gewährleisten, das Heizelement usw. sondern müssen auch die Mittel für seine Befestigung im Inneren des Gehäuses und mangelnde Kompaktheit der Vorrichtung zu installieren.

Der nächste in technischen Wesen der beanspruchten Vorrichtung eine Pumpe Abhitzekessel auf einen Kühlschrank angeschlossen ist, einen Tank von der Isolierschicht umgeben ist, dessen Boden befindet sich ein Heizelement der Wärmepumpe holodilnikom verbunden ist, sondern auch eine Vorrichtung zum Übertragen von Energie Luft, die gegebenen wenn werden müssen, den Kanal durchlaufen zwischen der Außenfläche des Behälters und der Innenfläche des äußeren Gehäuses des Heizgeräts angeordnet. eine Wassererhitzertank Montage und besteht aus zwei Teilen, von denen jeder durch ein Rohr zum Zuführen oder Entfernen verbunden ist Befüllen des Wassertanks und Luftbewegung im Inneren des Zylindergehäuses Kanal geregelt darin eingebauten Ventilator, Drosselklappe und einen Deckel zum Abdecken der Kanalöffnung vorgesehen gelegen an der Oberseite des Außengehäuses [6]

Nedostatkammi des Prototyps sind:

1) geringe Effizienz der Luft in Kontakt mit der Außenfläche des Behälters aufgrund der kleinen Kontaktfläche zwischen fin und Abwesenheit Erhitzen;

2) die Fähigkeit, nur in einem kapazitiven Modus, wenn gefüllter Wassertank zu arbeiten;

3) die Möglichkeit der schnellen Verzunderung auf der Oberfläche des Heizelementes;

4) beträchtliche Größe und Gewicht;

5) Platzieren eines abnehmbaren Behälter unter einer Schicht von Isolationsverbindungen, wodurch es schwierig zu zerlegen.

Diese Nachteile werden in der vorgeschlagenen kombinierten Wassererhitzer eliminiert und umfassend einen Tank, ein Gehäuse mit einer Wärmeisolierung bedeutet das Heizmedium System Zuführen Kalt- und Warmleitungswasser, der Luftzufuhr und Abschußsystem und Elementen der zusätzlichen Erwärmung des Mediums, wobei der Tank aus einem Verbund aus drei Behältern besteht: eine äußere , Innen- und Zwischen, von denen die letztere die Form eines kegel~~POS=TRUNC, an der kleineren Grundfläche von dem inneren des Behälters befestigt ist. Diese kleineren Basis des Zwischenbehälters abnehmbar ist.

Zusätzliche Heizmittel sind in der Form eines flachen Elements an der Kreuzung der Zwischen- und Innenbehälter montiert ist, und die Rippen an den Außenflächen der inneren und äußeren Behälter.

Im Betrieb wird eine gasförmige, flüssige oder feste Brennstoffe Medium Heizmittel unter dem Tank und dem kombinierten Warmwasserbereiters angeordnet.

Großen Grundstück Zwischenbehälter durch einen Deckel mit Rohrleitungen für die Entwässerung und Versorgungsumgebung ausgestattet geschlossen, und zwischen dem Behälter und dem Gehäuse installiert, um die Mittel, um die Luft in Form des Bläserkanals zu entladen.

Kurze Beschreibung der Zeichnungen, die vertikalen Abschnitte der kombinierten Warmwasserbereiter zeigt und in verschiedenen Betriebsarten, wobei:

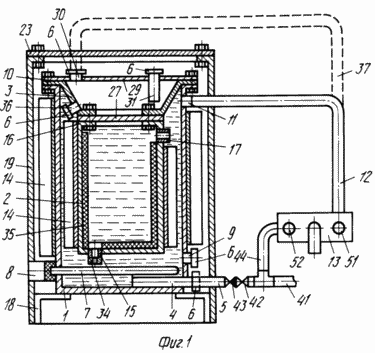

Fig. 1 und die kombinierte Warmwasserbereiter, wenn im Warmwassermodus für das Heißwassersystem die inneren und Zwischenbehältern in den Außenbehälter setzen.

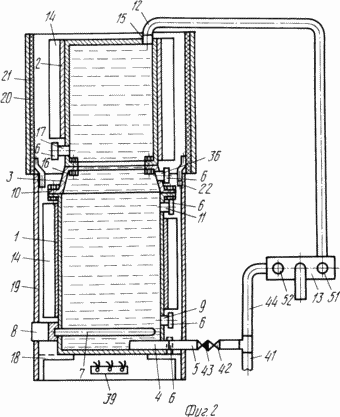

Fig. 2 kombinierte Wasser-Heizung und wenn im Warmwassermodus für das Warmwassersystem die inneren und mittleren Tanks des äußeren Behälters platzieren.

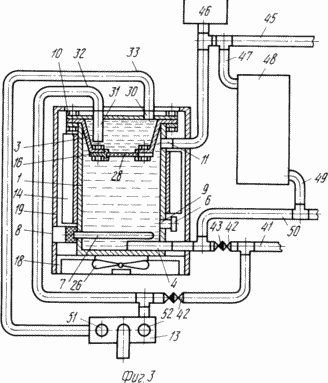

Fig. 3 kombiniert Wasserkocher und wenn im Warmwasserbetrieb für Heizung und Warmwasser-Systeme, die innere und Zwischenbehälter in dem äußeren Behälter platzieren.

Fig. 4 kombinierte Wasser-Heizung und wenn die inneren und Zwischentanks auf der Außenseite des Wassertanks im Heizbetrieb für Heizung und Warmwassersysteme stellen.

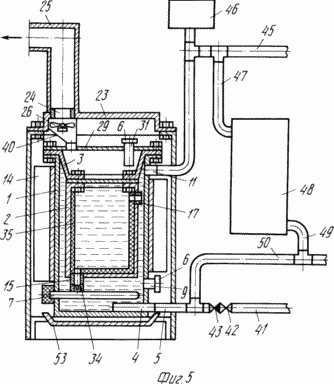

Fig. 5 kombiniert Wasserkocher und wenn im Warmwassermodus und Luft für die Warmwasserversorgung, Luftheizung, Trocknen oder Luftbefeuchtung die inneren und Zwischenbehältern in den äußeren Behälter platzieren.

Die vorgeschlagene Kombination Warmwasserbereiter und der Tank und formierten Teams, bestehend aus einem Außenbehälter 1, Innenbehälter 2 und Zwischentank 3.

Der äußere Behälter 1 hat einen Auslaß 4 auf, die zum Füllen des Tanks mit Wasser aus dem Wasserspeicher oder externen truboproovod bis 5 dient, oder Wasser, wenn notwendig, Entleeren. Wenn kein Verzweigungsrohrleitung 4 5 6 gedämpften Anschlag (gestrichelt in den Zeichnungen dargestellt). Oberhalb der Stufe 4 und dem in dem äußeren Behälter 1 des Heizelementes angebracht Düse 7 ist mit der Steuereinheit 8 verbunden ist, den Behälter 1 auf dem Außenrohr 9 befindet, geschlossen Stopper 6. Das obere Ende einer lösbaren Verbindung 10, beispielsweise als eine Flanschverbindung, einen äußeren Behälter 1 verbindet mit 3 Zwischengefäß wird Anschlußstück 11 angeschlossene Leitung 12 zum Mischer 13. auf der Außenfläche des Außenbehälters 1 weist Rippen 14 auf.

Der Innenbehälter 2 weist eine Bodenöffnung 15 und eine lösbare Verbindung 16, beispielsweise einen Flansch, den Innenbehälter 2 mit dem Zwischentank 3 Verbinden der Düse 17.

Der Zwischenbehälter 3 hat eine Querschnittsform eines Kegelstumpfs, die zusammen mit dem Innenbehälter ermöglicht den Anschluss 2 einen kleineren Wert im Vergleich der mit dem äußeren Behälter 1, innerhalb des Außenbehälters 1 (Figur 1) und oberhalb des äußeren Behälters 1 (Fig. 2) und ohne den Innenbehälter 2 (3) mit einer lösbaren Verbindung 10.

Der Außenbehälter 1 montiert ist auf Lagern 18 innerhalb des Teleskop zusammenlegbaren Gehäuse, das aus einem unteren Teil 19 besteht und den oberen Abschnitt 20 und weist eine Isolierung 21. Die Teleskopbewegung des oberen Teils 20 relativ zum unteren Gehäuseteil 19 bzw. dessen Zweig mit Steckbefestigungsmitteln 22 (Figur 2) . Obere Abdeckung 23 geschlossen Außengehäuse mit einem Rohr 24 versehen, zur Verbindung des Luftverteilungseinrichtung 25, beispielsweise in Form dushiruyuschego Düse. Um den Luftstrom im Inneren des Lüfter verbessern Gehäuse 26 gesetzt ist (3, 5).

Durch die lösbare Verbindung 16 des Zwischenbehälters 3 und der kombinierten Warmwasserbereiter kann abdichtend mit dem Boden 27 oder 28 planar Heizelement join (3, 4) und einem abnehmbaren Anschluss 10 des äußeren Behälters 1 anstelle der Verbindung 29. Der Kappenboden 27 planar Heizelement 28 macht es möglich, nicht nur im Inneren des Gehäuses, um zwei nicht miteinander kommunizierenden Behälter, der in verschiedenen Umgebungen sein kann, sondern auch eine gleichzeitige effektive Wärmezufuhr zu jeder dieser Umgebungen. Auf der Außenfläche der Abdeckung 29 Armaturen 30 und 31, mit Stopfen verschlossen 6. Düsen 30 und 31 können Linien 32 und 33 (Fig. 3) kommen für den Zwischenbehälter 3 und der Kaltwasseraustritt aus seiner Warmwasserversorgung.

Im Fall der Verbindung im Inneren des Außenbehälters 1 zu der kleineren Basis des Zwischenbehälters 3 während der Boden 27 und dem inneren Behälter 2, je nach Art der kombinierten Wasser- und Luftheizung sind drei Möglichkeiten des Innenbehälters unter Verwendung von 2: 1) Düsen 15 und 17 werden geöffnet, und Wasser wird durch sie zirkuliert als Folge der Dichte, die durch Temperaturunterschiede in dem Außenbehälter 1 und Innenbehälter verursacht Unterschiede 2, Bereitstellen eines Mischwasser mit unterschiedlichen Temperaturen in den beiden Behältern (1); 2) einer der Düsen 15 und 17 vorgesehen ist, ein Drosselorgan 34, das zwei interne Zirkulation von Wasser durch den Behälter verringert, und mit einem wärmeisolierenden Gehäuse 35 (Figuren 1, 5) eine Wärmeübertragung von dem Behälter 1 vorgesehen ist, zu reduzieren; 3) Die Rohre 15 und 17 sind durch Stopfen verschlossen 6 und der Isolationskörper 35 in dem Innenbehälter 2 bietet die schnelle Erwärmung von Wasser zwischen der Innenfläche des Außenbehälters 1 und der Außenfläche des Innenbehälters 2, wobei die Luftheizung schneller Rippen 14 und andere Teile der äußeren beginnt 1 Behälter.

hat eine Hülse 36, geschlossener Stopper 6, die Wasser aus dem Zwischenbehälter 3 oder überlaufende Wasser von den äußeren Behälter 1 in den Zwischentank 3 im Fall der Entladung von erwärmtem Wasser zu dem Mischer 13 durch das Rohr 30 und das Rohr auf der Seitenfläche des Zwischenbehälters 3 verwendet werden kann abzulassen 37 (1) oder zur Entfernung von Wasser und Luft aus dem Behälter, der durch den äußeren Behälter und Verbinden des Zwischenbehälters 1 3 (2, 4). Für zusätzliche Erwärmung von Wasser in dem Innenbehälter 2 ein Heizelement 38. Die Wände des Innenbehälters 2 kann mit externen Rippen versehen werden 14 gebildet sein kann oder gewellt, die unter Verwendung der kombinierten Wasser- und Luftheizer zum Heizen oder verringern Zunderbildung eine effizientere Wärmeübertragung in den Raum gewährleistet, 7 an den Heizelementen, wenn der Innenbehälter 2 im inneren des äußeren Behälters 1 angeordnet, um das Wasser im Tank zu erhitzen, und verwendet eine externe Wärmequelle 39, wie beispielsweise Brenner werden kann.

Ventilator 26 kann in dem Kanal 40, der mit den Düsen 24 und 30 für die Bewegung der Luftströmung innerhalb des Zwischenbehälters 3 (5), für ihre weitere Erwärmen und, wenn zusätzliche Befeuchtung Zwischenbehälter 3 mit Wasser gefüllt installiert werden.

Zufuhr von kaltem Wasser in den Tank und das kombinierte Wasser aus dem Warmwasserbereiter 41, auf dem das Absperr- und Regelventile 42, beispielsweise ein Ventil, und ein Rückschlagventil 43, über die Leitung 44.

Der Einbau in Flansch- Boden 27 oder 16 des flachen Heizelement 28 die gleichzeitige Zufuhr von warmem Wasser im Warmwassersystem ermöglicht und das Heizsystem (4), in dem Wasser entlang der Strömungslinie verläuft 45 mit dem Ausgleichsbehälter 46, Aufbrüche die Zuführung 47 kühlt die Heizkörper 48 und 49 Reflux Rückleitung Aufbrüche und wieder in den Tank 50 zum Aufwärmen (Abb. 5).

Abgriffe 51 und 52 des Mischers 13 werden verwendet, um die Temperatur des heißen Wassers zu regulieren fließt. Im Fall eines kombinierten Wasser-Heizung und Kühlung und die Luft im unteren Teil Trocknen und montiert Kondensatsammler 53 (Abbildung 5).

Arbeits-Wasser-Heizung kombiniert und ist wie folgt.

1. Erhitzen Sie das Wasser für heißes Wasser im Warmwasserbetrieb.

In einem kombinierten Warmwasserbereiter und Figur vorbereitet. 1 wird das Ventil 42 geöffnet und das Ventil 51 des Mischers 13. Das Wasser fließt aus dem Wasser 41 durch das Rohr 5 in den Behälter, Befüllen, bevor das Wasser durch den Mischer fließt, 13 das Ventil 42 schließen und umfasst das Heizelement 7, die Steuereinheit 8 durch die gewünschte Heiztemperatur einzustellen. Nach Erreichen der gewünschten Temperatur das Ventil 42 geöffnet und Wasser fließt in den kalten Behälter, aus dem heißes Wasser verdrängt, das durch das Rohr 11 und das Rohr 12 den Mischer 13 eintritt.

Set innerhalb des äußeren Behälters 1 in Form von zusätzlichen Oberflächen Zwischenbehälters 3 und der Innenbehälter 2 eine Verringerung der Zunderbildung 7. Die Düsen 15 und 17 sind offen zur gleichen Zeit, das einheitliche Erwärmen und Zirkulieren auf den Heizelementen liefert Wasser in den Tank, und der Auslass 36 geschlossen Stopfen 6.

Zunderbildung auf den Heizelementen 7 noch weniger, wenn der Innenbehälter 2 innerhalb eines äußeren Behälters 1 angeordnet hat Rippen 14.

2. Erhitzen Sie das Wasser für die Warmwasserversorgung in hoher Geschwindigkeit (flow) Modus.

Kombinierte Warmwasserbereiter und in ähnlicher Weise auf die obige Beschreibung in Absatz 1 von 1, aber das Innere des Innenbehälters 2 weiter eingeführt wird gebaut in Isolierkörper 35 und Rohre 15 und 17 geschlossen sind mit Steckern 6. In diesem Fall ist die Menge an Wasser, die zwischen der inneren Oberfläche des äußeren Behälters 2 1 und die Außenfläche des Innenbehälters relativ klein ist, wodurch es möglich wird, eine Erwärmungsgeschwindigkeit (flow) Modus vorzusehen. Offene Ventil 42 und das Ventil 51 des Mischers 13 und den Tank zu füllen, bevor das Wasser aus dem Mischer fließt, 13 enthält ein Heizelement 7 und sind leaky heißes Wasser für einen bestimmten Zeitraum.

3. Heizungswasser und Luft in einem kapazitiven Modus mit erhöhter Tankkapazität.

Kombinierte Warmwasserbereiter und zusammengesetzt, wie es in Fig. 2. Die Düse 15 Rohrleitung 12 angeschlossen ist, um die Wasserversorgung zu dem Mischer 13 Düsen 9, 11, 17 und 36 werden mit Stopfen 6 verschlossen.

Füllen kombinierte Wasser-Heizung und das Wasser, und es erzeugt Wärme, wie oben beschrieben. Nach dem Erhitzen beginnt das Wasser in dem Behälter zwischen dem äußeren Behälter und der Bodenfläche umlauf 19 des Außengehäuses der Luftheizung. Raumheizung und möglicherweise erwärmte Luft in Verbindung mit Wasser und die Heizung 20 obere Außenschale Gehäuse entfernt.

4. Schnelle Erwärmung der Luft in Abwesenheit von Wasser und heißem Wasseranalyse

Kombinierte Warmwasserbereiter und zusammengesetzt, wie es in Fig. 6. Dies erlaubt die schnellste Erwärmung von Wasser in dem Tank 1, aber die Innenseite des Innenbehälters 2 in den Körper 35 Isolierkörper eingesetzt ist, und die Düsen 4, 15, 17 und 36 werden mit Stopfen verschlossen und das Heizungswasser beginnen in einer kombinierten Heizvorrichtung und Umluft.

Füllen produzieren Wassertank durch das Rohr 11, die während der gesamten Dauer des Erhitzens von Wasser darin offen gelassen wird.

5. Arbeiten als Generator Wärme Heizsystem.

In dieser Betriebsart der kombinierten Wasser- und Luftheizung wird nur an das Heizungssystem angeschlossen ist, wie in Abbildung 3 dargestellt. Die Düsen 30 und 31 geöffnet sind oder mit Steckern 6 eingesteckt.

Nach dem Füllen zur Versorgung der 47 Aufbrüche im Heizungssystem zirkulieren zu lassen, die durch die Strömungsleitung 45, den Tank und das Wasserheizsystem von einem Kaltwasserrohr 41 durch das Rohr 4 ein Heizelement 7. Das erwärmte Wasser beginnt, tritt die Heizungen 48 und 49 und Reverse-Riser-Feedback Heizleitung 50 ist zum Wiedererwärmen in den Tank zurückgeführt.

6. Luftheizung zum Trocknen verschiedener Materialien.

Kombinierte Warmwasserbereiter und zusammengesetzt, wie es in Fig. 5.

Dieser Modus wird durchgeführt, in 5 gezeigt, wenn das Heizsystem nicht auf den kombinierten Wasser- und Luftheizung angebracht ist 9 geschlossen ist, und der Stopfen 6 passend zu dem Außenrohr 11 Überlaufrohr befestigt ist, mit der Atmosphäre in Verbindung steht (nicht dargestellt), und die Abdeckung 23 wird geschlossen. Offene Ventil 42 und den Tank mit Wasser aus einem Wasserrohr 41 durch das Rohr 4 zu Beginn des Abflusses von Wasser aus dem Überlaufrohr zu füllen. Ventil 42 ist geschlossen, das Heizelement 7 und nachdem das Wasser in dem Tank 26 erhitzt umfasst einen Ventilator.

Die Luft strömt in den unteren Teil des Außenmantels 19 wird erwärmt, wenn es entlang den Rippen 14 des Außenbehälters 1 und anderen erhitzten Oberflächen verläuft. Die erwärmte Luft wird in das Gebläse gesaugt 26, Zwischenbehälter 31 durch das Rohr 3, das erwärmt wird und weiter durch das Rohr 30, Rohr 40 und die Leitung 24 ist mit der Luftverteilungseinrichtung 25 zugeführt, wie beschrieben, wenn das Wasser in den Zwischenmodus, der Behälter 3 nicht vorhanden ist, die erwärmte Luft eine niedrige relative Feuchtigkeit aufweist und kann zum Trocknen von Gemüse, Früchten und anderen Materialien als Haartrockner verwendet werden Motoren von Kraftfahrzeugen im Winter Bedingungen und für andere Zwecke zu erhitzen.

7. Heizung und Befeuchtung.

Kombinierte Warmwasserbereiter und zusammengesetzt, wie es in Fig. 5. Vorbereitung für den Betrieb und den Betrieb beschrieben in Punkt 6 oben, aber die Luft in dem Raum, in dem Zwischenbehälter 3 werden mit Wasser gefüllt zum Befeuchten.

8. Kühlung und Entfeuchtung

Kombinierte Warmwasserbereiter und zusammengesetzt, wie es in Fig. 5, aber anstelle einer Leitung 11 angeschlossenen Heizungsrohr Zuführen von Wasser zu den Zapfstellen (und letzte Hydrant Rohr in der Zeichnung nicht dargestellt).

Für das kalte Wasser in den Tank aus dem Wasser 41 otkryayut 42 Ventil und dem Hydranten. Fan 26 liefert Bewegung gekühlt durch Kontakt mit der kalten Oberfläche der Luft im Inneren des Behälterbodens des Außengehäuses 19 und dem Zwischenbehälter 3 und wird durch die Leitung 30, Leitung 40, Düse 24 und Luftverteilungseinrichtung 25 in den Raum entfernt wird. Das sich ergebende Kondensat mit Kühlluft strömt in den Kondensatsammler 53. Heizelement 7 in dieser Betriebsart verwendet wird.

Die Vorteile der vorgeschlagenen Kombination von Wasser und Luftheizung sind:

1) Multifunktionalität, die die unterschiedlichen Bedürfnisse der Kunden mit dem gleichen Gerät ermöglicht;

2) die Möglichkeit des Behälterkörpers zu ändern, abhängig von den Aufgaben;

3) die Möglichkeit, innerhalb des Gehäuses zu bilden, ist nicht ein oder mehrere miteinander verbundene Behältnisse;

4) eine signifikante Reduktion der Trägheit beim Erhitzen Wasser und zum Erwärmen von Luft, heißes Wasser, Trocknen, Befeuchten und Luftkühlung und zu minimalem Energieverbrauch und die maximale Leistung zu gewährleisten;

5) Verringerung der Schuppenbildung auf den Heizelementen;

6) Übertragbarkeit;

7) leicht zu transportieren und zu verwenden;

8) Leichtigkeit der Wartung, was bei der Herstellung die Bearbeitbarkeit und Zuverlässigkeit im Betrieb;

9) die Geschwindigkeit der Bereitstellung und Übersetzung in einer der erforderlichen Betriebsbedingungen und in der Transportstellung;

10) Fähigkeit, mehrere Kühlmittel zu verwenden;

11) eine maximale Nutzung in allen Betriebsarten der natürlichen zirkulierenden Druck, der den Stromverbrauch verringert, erforderlich, um das Kühlmittel zirkulieren zu lassen.

Somit ermöglicht die kombinierte Wasser- und Luftheizer Design verschiedene Betriebsarten bei konstantem Basismodul mit minimaler Umschaltung. Auf diese Weise können Sie erfolgreich die unterschiedlichen Bedürfnisse der Verbraucher gerecht zu werden und deutlich Material- und Arbeitskosten für die Herstellung von verschiedenen Arten von Einzelfunktionsgeräten zu reduzieren, die bisher verwendet wurden, auch in Fällen, in denen dies möglich und sinn Verwendung von Geräten, die die Bedürfnisse der verschiedenen Nutzer.

Die vorgeschlagene Kombination von Wasser und Luftheizung kann zu Hause und bei der Arbeit verwendet werden, und Wärmequellen zu verwenden, einschließlich Sekundärenergie resury. Seine Verwendung bedut helfen, die Größe der Geräte und Anlagen Mikroanlagen, dh eine effizientere Nutzung von Industrie-, Verwaltungs- und Wohnbereiche und die Verbesserung der Zuverlässigkeit Wartung des eingestellten Raumklima, vor allem in Wohngebäuden zu reduzieren, wo Haushaltsgeräte oft Sanitärmikroklima zu optimieren Sie haben nicht uneffektiv akzeptieren oder zu bedienen.

Die Einfachheit des Entwurfs-Wasser-Heizung kombiniert und ermöglicht seine Freigabe in einem tragbaren (portablen) Version, die es am meisten benutzt für Warmwasser, Heizung und Lüftung von Hütten, Garagen, Hütten und andere Objekte verwenden.

Weitere Merkmale der kombinierten Warmwasserbereiter und insbesondere die Möglichkeit, es zum Heizen, Trocknen und Kühlen zu verwenden, können Sie es verwenden, für Obst, Gemüse und andere Lebensmittel, und eine Verringerung der Schuppenbildung auf den Heizelementen verbessert seine Leistung Trocknen und wird dazu beitragen, zur Kraftstoffeinsparung und Energieressourcen.

Erprobung von Prototypen von kombinierten Warmwasserbereiter und mit der Teilnahme von Spezialisten der Tula Industrie und Gewerbe "APEX" Vereinigung durchgeführt, haben eine hohe Effizienz ihrer Verwendung gezeigt.

Derzeit wird daran gearbeitet, über die Vorbereitung der Serienproduktion des kombinierten Warmwasserbereiter vorgeschlagen und eine Fabrik in der Stadt Hub DT Tula Region und in der Fabrik "Red hydraulische Presse" in der Stadt Taganrog, Rostov Region.

FORDERUNGEN

1. Kombinierte Wasser- und Lufterhitzer ein Behältergehäuse mit einer Wärmeisolierung bedeutet das Heizmedium-System zum Zuführen von kaltem Wasser und Luftabzugsmittel und Zusatzheizungswasser umfasst, dadurch gekennzeichnet, dass der Tank aus einem Verbund aus drei Behälter hergestellt ist: einem äußeren, inneren und Zwischen und letztere hat die Form eines kegel~~POS=TRUNC mit einer abnehmbaren unteren Basis, die im Inneren des Behälters befestigt ist.

Und 2. Warmwasserbereiter nach Anspruch 1, dadurch gekennzeichnet, dass die Mittel zur zusätzlichen Erwärmung des Mediums als flaches Element ausgebildet sind, an der Verbindungsstelle der inneren und der Zwischenbehälter befestigt ist, und die Rippen an den Außenflächen der letzteren.

3. Wasser und Heizung nach den Ansprüchen. 1 und 2, dadurch gekennzeichnet, daß bei auf gasförmige, flüssige oder feste Brennstoffe Medium Heizmittel angeordnet unter dem Tank arbeiten.

4. Wasser und Lufterhitzer nach Anspruch. 1 bis 3 dadurch gekennzeichnet, dass die größere Basis Zwischenbehälter mit einem Deckel mit Anschlüssen für Zu- und Abfuhr des Mediums vorgesehen geschlossen.

5. Wasser und Heizung nach den Ansprüchen. 1 bis 4, dadurch gekennzeichnet, daß das Entlüftungssystem wird in dem Lüfter angeordnet ist und eine Leitung zwischen der Wanne und dem Gehäuse installiert ist.
