Erfindung
Russische Föderation Patent RU2196942

Lufterhitzer MISCHER

Lufterhitzer MISCHER

Name des Erfinders:. Pestov VM; Anferov YG. Babushkin VA
Der Name des Patentinhabers: Open Joint Stock Company "Scientific-Production Association" Iskra "
Korrespondenzanschrift: 614038, Perm, ul. Acad. Vedeneyeva, 28, NPO "Iskra"
Startdatum des Patents: 2002.09.10

Die Erfindung bezieht sich auf Gasanlagen, insbesondere für Luftheizungen, Gasmischung, verwendet für die Raumheizung (Lagerung, Vieh, Herstellung, Gewächshäuser). Heater Gasmischer umfasst einen Körper mit im Inneren des Ventilators angeordnet und der Brenner in dessen Ende sich der Teil des Ventilatorluftdrallerzeuger in einer ringförmigen Reihe von Klingen angeordnet montiert und befindet Konfusor im Inneren des Brennerkörpers, hinter dem eine Scheibe mit einem Durchmesser gleich dem Durchmesser des Lochs Konfusor, wobei Konfusor Abstand gleich dem Durchmesser und dem Plattenlaufwerk und zwischen dem Brennergehäuse und der Scheibe sind Öffnungen gebildet Konfusor oben definiert ihnen Platten Neigungswinkel zu der Erzeugenden des zylindrischen Körpers des Brenners in der Längs- und Querschnitte aufweisen. Eine solche Anordnung ermöglicht die Heizung den Wirkungsgrad der Heizung zu erhöhen , indem die Länge der Ausstoß des erwärmten Luftstrom zunimmt, mit Design des Brenners, die zusätzlich zu der Hauptverbrennungskammer gebildet Nachbrenner Gas die CO und NO x in den Verbrennungsprodukten verringert.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft die Gasanlagen verwendet , um die Luft zu erwärmen, und insbesondere Lufterhitzer, Gasmischtyp, und kann zum Heizen des Viehs, der Lagerung und Fertigungsanlagen verwendet werden.

Bekannte Gasheizungen verschiedene Strukturschemata und Konstruktionen, bei denen die Erwärmung der Luft wird durch Mischen von heißen Verbrennungsprodukte mit Luft durchgeführt wird zwangsweise an die Heizung zugeführt, beispielsweise Lufterhitzer Patent 2056013, F 24 H 3/00, 1992; Gas-Heizung-Patent 2137051, F 24 H 3/00, 1997; Vorrichtung mit einem Brenner zum Erhitzen des Gases umfaßt, der deutschen Patent 254.062, F 24 H 3/4, 1988; eine Einrichtung zur direkten Erwärmung von gasförmigen Medien, beispielsweise durch Luft mit den gasförmigen Verbrennungsprodukten unter Bildung einer einheitlichen Mischung, Französisch Anmeldung 2584800, F 24 H 3/4, 1987 mischen; Gebläse der japanischen Anmeldung 2-6430, F 24 H 3/4, 1990.

Bekannte Luft Heizvorrichtung, die einen zylindrischen Körper mit Brenner umfasst, Ventilator, Zündvorrichtung und einem Flammensensor, der japanischen Patentanmeldung 63-15512, 24 F H ​​3/4, 1988 - der Prototyp.

Bei der bekannten Vorrichtung werden die Heizgas Verbrennungsprodukte durch Ausstoßen in den Ringspalt zwischen dem Brennerkörper und einem Heizungsgehäuse, in dem mit dem Luftgebläselüfter gemischt gesendet werden, wird es erhitzt und ausgestoßen, durch das Loch auf der Seitenfläche des Gehäuses der Heizeinrichtung gebildet ist. Um die Zufuhr von Luft nur in den Ringspalt zwischen dem Brennerkörper und dem Gehäuse der Heizvorrichtung gewährleistet ist , bevor der Lüfterprallplatte eingebaut, deren Durchmesser größer als der Durchmesser Heizvorrichtungen, mit der Ausnahme , dass die Heizeinrichtung ausgebildet ist , um 90 o die erwärmte Luft und Gasmischung liefert Luftumkehr zu entladen. All diese Gestaltungsmerkmale der bekannten Heizvorrichtungen führen zu erhöhten Strömungswiderstand in dem Luftpfad, was wiederum führt zu einer Abnahme des Drucks und der Geschwindigkeit der erwärmten Luft von der Heizeinrichtung, welche die Effizienz der Erwärmung der Luft in dem Raum zu reduzieren.

Eine Aufgabe der vorliegenden Erfindung ist es, die Effizienz der Heizung, zu erhöhen und gleichzeitig einen Mindestgehalt an CO und NO x in den Verbrennungsprodukten zu gewährleisten.

Das technische Ergebnis wird dadurch in der Heizvorrichtung erreicht die Mischgas, umfassend ein Gehäuse, das den Ventilator im Inneren untergebracht ist und der Brenner in dem Ende des Brenners vom Gebläse installiert Luftverwirbler in einer ringförmigen Reihe von Klingen und befindet Konfusor im Inneren des Brennerkörpers angeordnet ist, hinter der eine Scheibe, Durchmesser gleich dem Durchmesser Konfusor Öffnung, der Abstand zwischen der Scheibe und dem Konfusor ist der Durchmesser der Scheibe sowie zwischen dem Brennerkörper und der Scheibe sind Konfusor Öffnungen über ihnen Platten mit Neigungswinkeln zu der Erzeugenden des zylindrischen Körpers des Brenners in der Längs- und Querschnitte definiert hergestellt.

Ferner weist die Zündvorrichtung eine Heizung, einen Flammensensor, Luftdrucksensor, ein Gasanlagen (Elektromagnetventil des Gasdrucksensoren an dem Einlass und Auslass des Ventils) und ein Steuerpult.

Fig. 1 ist eine perspektivische Ansicht des Heizers

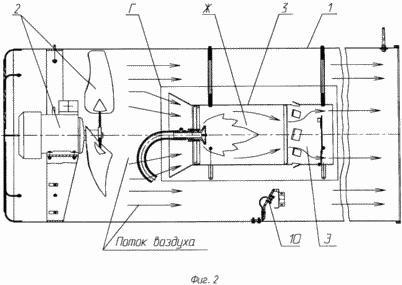

Fig. 2 - im Längsschnitt des Heizgerätes

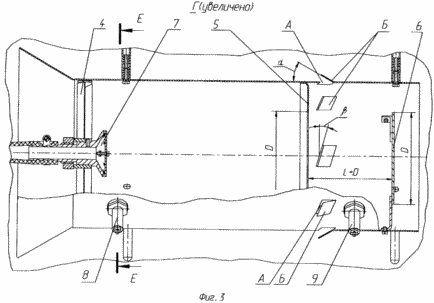

Fig. 3 - Flammen-Herd. Fig. 4 - ein Querschnitt des Brenners

Das Heizgerät besteht aus einem Gehäuse 1, in dessen Inneren der Strahl Axiallüfter 2 und Direktwirbelbrenner 3. Am Ende des Brenners 3 4 installiert Drallluftstrom zur Verbrennungs gerichtet angeordnet sind im Inneren der Brenner installiert konfuzor 5 und die Scheibe 6 und am Brennergehäuse zwischen Konfusor 5 6 und eine Platte mit Löchern a mit B-Platten versehen, die in einem Winkel geneigt sind, und einen zylindrischen Brennerkörper zu bilden.

Auf der Drallerzeugers 4 eine Gasdüse 7 des Brennergehäuse umfasst - elektrosvecha 8 und 9 hat der Sensor die Flamme auf dem Herd Körper erkannt - Druckluft 10, Gasströmungssensorvorrichtungen 11 und 12 Fernbedienung.

Das Heizgerät arbeitet folgendermaßen. 2 Ventilator Luft aus dem beheizten Raum und wird 1 zu dem Heizungsgehäuse geführt, in denen der Luftstrom in zwei Teile unterteilt: Die Luft strömt zwischen dem Gehäuse 1 des Heizgerätes und dem Brennerkörper 3 und der andere Teil wird in den Brenner eingespeist 3. Das Volumenverhältnis von Luftströmungsluftmenge bestimmt wird, erforderlich für eine vollständige Verbrennung des Gases zu dem Brenner zugeführt. Die Verbrennungsprodukte von dem Brenner kommenden 3 werden mit dem Luftstrom vermischt, die zwischen dem Gehäuse 1 verläuft der Heizung und dem Brenner 3, einen Heißluftgasstrom von der Heizung ausgestoßen wird, während es durch den Einsatz von Design voduhonagrevatelya Direktwirbelbrenner und axiale Strahlventilatoren Emission von Heißluft in einem Abstand von 30 bis 50 m (in Abhängigkeit von der Gebläseleistung) und spiralförmige Strömung von erwärmter Luft, wenn der Abstand von der Heizeinrichtung in Eingriff immer wieder neue Schichten von erhitzter Luftraum durchgeführt, was die Effizienz der Heizung zunimmt.

Die Luft zu dem Brenner 3 zugeführt, 4 verläuft durch den Drallerzeuger und mit dem Gas durch die Düse 7 zugeführt wird, geschieht dies, wenn Turbulenz eine homogene Mischung in der Verbrennungszone Z. liefert

In Anbetracht Funktion Brenner Direkt Wirbel, der Gas-Luft in einem Hochgeschwindigkeitsmischung besteht innerhalb des Brenners und die Möglichkeit der Entlassung aus dem Brenner unverbrannter Teil des Gases, der Brenner gebildet Nachverbrennung Gaszone 3, die strukturell-Installations-CD 6 für confuser 5. Bei der Emissionen aus dem Bereich F des unverbrannter ausgeführt wird Gas wird mit Luft durch die Öffnungen ein geliefert gemischt und mit einem Twist und nachverbrannt in Zone 3, so dass ein Mindestgehalt an CO und NO x in den Verbrennungsprodukten zu gewährleisten.

Somit stellt die vorgeschlagene Lösung

- Hoher Wirkungsgrad Erhitzer (aufgrund der großen Länge der abgegebenen erwärmten Luftstrahlen und intensive Vermischung von Luft in dem beheizten Raum);

- Der Mindestgehalt an CO und NO x im Rauchgas.

FORDERUNGEN

Heater Gasmischer mit einem Gehäuse, darin untergebracht hat, das Gebläse und der Brenner, dadurch gekennzeichnet, dass das Ende des Brenners vom Gebläse installiert Luftverwirbler in einer ringförmigen Reihe von Klingen angeordnet und Konfusor im Inneren des Brennerkörpers befindet, hinter dem eine Scheibe, deren Durchmesser gleich Konfusor Lochdurchmesser, der Abstand zwischen der Scheibe und dem Konfusor ist der Durchmesser der Scheibe und in dem Gehäuse zwischen dem Brenner und der Scheibe Konfusor Öffnungen über ihnen definierten Platten Neigungswinkel zu der Erzeugenden des zylindrischen Körpers des Brenners in der Längs- und Querschnitte aufweisen.
