Erfindung
Russische Föderation Patent RU2032860
Elektrische Heizungen
Name des Erfinders:. Makarov VN; Agusha VA. Tyutin AA. Kets NA. Nastja SV
Der Name des Patentinhabers: Forschung, Prüfung und Design Unternehmen ventilyatorostroeniya "Turmash"; Nizhneturinsky Machine Works im.Ya.M.Sverdlova
Adresse für die Korrespondenz:
Startdatum des Patents: 1991.08.29
Verwendung: in der Elektrotechnik, insbesondere Elektro-Lufterhitzer. Die erfindungsgemässe verjüngte gerafften Hüllenheizung Radiallüfter 2, bestehend aus Laufrad 3, Einbau auf der Motorwelle 4, Sammler 5 mit einem Vortex-Leitschaufeln 6 7, Elemente 8 zwischen dem Gehäuse 1 und einem inneren gewellten Schale unter angeordnet elektrische Heizung Verkleidung 9 installiert Winkel zur Achse des Produkts. Um 9, den Elektromotor zwischen dem Flansch des Motors 4 und der inneren gewellten Hülle zu kühlen ist durch einen Ringspalt gebildet.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung betrifft die Elektrotechnik, insbesondere auf eine elektrische Heizung.
Bekannte elektrische Heizung, einen Ventilator aufweist, der mit einem Deckel versehen mit einem Schlitz für den Durchtritt von Luft aufweist, Heizelemente in Form von elektrischen Heizgeräten auf dem Saugrohr montiert [1]
Der Nachteil dieser Konstruktion ist das Vorhandensein des Eintrittsspaltes Luftstrom Lüfterrad, einen großen Luftwiderstand zu schaffen, die die Wirkung von Luftströmungsflusses von elektrischen Heizelementen verringert und somit deren Wärmeübertragung.
In der Nähe von dem technischen Wesen der Erfindung ist es, ein Heizelement, auf dem Gehäuse, das einen Lüftereinlass aufweist und in seinem Hohlraum koaxial angeordneten Schalen und Heizungen in den Schalen angebracht, mit der Vorderkante des äußeren Flanschring und mit Rückstellfedern versehen [2]
Der Nachteil dieser Konstruktion ist das Auftreten eines zusätzlichen Luftwiderstand, den Wärmeübertragungskoeffizienten von elektrischen Heizgeräten und Lufterhitzer Effizienz als Ganzes zu reduzieren.
Diese Nachteile werden in der vorgeschlagenen Konstruktion eines elektrischen Heizers eliminiert.
Die Erfindung zielt darauf ab, die Wärmeübertragung und elektrische Heizelemente zu erhöhen, bzw. die Effizienz der Heizung als Ganzes erhöht wird.
Diese Aufgabe wird durch die Tatsache erreicht, daß die Basis des Heizers Kanal Radialventilator mit röhrenförmigen elektrischen angeordnet konzentrisch um das Lüfterrad und in einem Winkel zur Achse des Heizelements, dem Gehäuse und der Innenschale aufgenommen ist Well Erhitzer über die gesamte Länge.
Vergleichende Analyse des Prototyps kann gefolgert werden, dass das vorgeschlagene elektrische Heizeinrichtung ist dadurch gekennzeichnet, dass die Rohrheizkörper sind konzentrisch mit dem Gehäuse und in einem Winkel zur Achse des Lüfterrades, dem Gehäuse und der Innenschale wird der Heizer entlang ihrer Länge gewellt angeordnet. Damit erfüllt die beanspruchte technische Lösung, die das Kriterium der "Neuheit". Analyse der bekannten technischen Lösungen in den Testbereich d.h. in der Elektrotechnik, führt zu dem Ergebnis, über das Fehlen dieser Symptome sind ähnlich wesentlichen Kennzeichen der elektrischen Heizung beansprucht, und die beanspruchte Lösung erfüllt das Kriterium der "signifikante Unterschiede" zu erkennen.
 |
 |

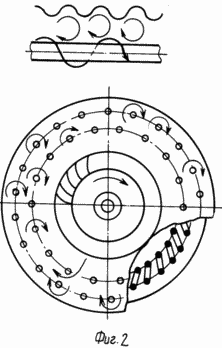

1 und 2 ist eine elektrische Heizvorrichtung in zwei Projektionen gezeigt.
Die elektrische Heizung weist einen konischen Wellenkörper 1 mit dem installierten Radialgebläse 2, bestehend aus Laufrad 3, auf der Motorwelle 4 angebracht, Kollektor 5 mit einem Wirbel-Leitschaufeln 6, 8 eine Verkleidung 7, Rohrheizkörper 1 zwischen dem Gehäuse angeordnet ist und dem inneren Well Schale 9 in einem Winkel zur Achse des Produkts. Zwischen dem inneren Wellschale 9 und dem Motorflansch 4 durch einen ringförmigen Schlitz 10 ausgebildet ist.
Kaltluftstrom durch den Verteiler 5, ein Drall Leitschaufel mit 6 gezwungen wird Laufrad 3, ein Zentrifugalgebläse 2, ein ringförmiges Gitter von Röhrenerhitzern 8 zwischen dem gewellten Körpers 1 angeordnet ist, und eine innere gewellte Hülle 9 in einem Winkel zur Achse des Gegenstandes wird darin erhitzt und zu der erhitzten gelieferten Zimmer.
Teil des Kaltluftströmung durch den ringförmigen Schlitz 10 wirkt, um den Motor 4 zu kühlen und zwischen der gewellten inneren Hülle vorbei 9 und der Verkleidung 7 ist mit dem Hauptstrom der erwärmten Luft vermischt.
Die vorgeschlagene elektrische Heizung funktioniert wie folgt. Kaltluftstrom zuvor verdreht Leitschaufeln 6 Laufrad 3 des Gebläses 2 in der ringförmigen Gitter Röhrenerhitzern 8 gepumpt, die aufgrund des Vorhandenseins der Abschrägung und Rippenkörper 1, gerippte Schale 9 und die Lage der elektrischen Heizungen 8 in einem Winkel zur Achse des Artikels in dem ringförmigen dreht Kanal um röhrenförmige elektrische Leitungen verdreht Schraube 8, während sie ellipsenförmigen Tragfläche bläst und die Erhöhung, wie Sie aus dem Ringkanal Geschwindigkeitsluftstrom erhöht die Wärme Waschen der Oberfläche von Röhrenerhitzern bewegen, wodurch die Wärmeübertragung zu erhöhen.
Somit ist es durch einen Aufbau der elektrischen Heizvorrichtung Wellmantels verjüngt sich darin der Radiallüfteranordnung Röhrenerhitzern um das Lüfterrad auf seiner Auslassseite Anwendung in einem Winkel von 10 ° zur Drehachse des Lüfterrades und dem Vorhandensein von Wellungen elektrischen Heizers kippen on die gesamte Länge der Innenschale, erhöht die Wärmeübertragung von Röhrenerhitzern, Effizienz und Zuverlässigkeit, geringes Gewicht und die Abmessungen des Produktes.
FORDERUNGEN
1. Die elektrische Heizvorrichtung ein Gehäuse mit darin die Innenschale untergebracht ist, mit dem radialen Ventilatorrad und dem rohrförmigen Elektromotor und in einem Winkel zur Achse des Laufrades an seiner Abgabeseite angeordnet ist, dadurch gekennzeichnet, dass, um die Wärmeübertragung zu erhöhen, ist das Gehäuse konisch und es hat Wellungen entlang der gesamten Länge und dem Mantel zwischen dem Laufrad und elektrischen Heizgeräten angeordnet ist.
2. Heizelement nach Anspruch 1, wobei die Heizeinrichtungen um das Laufrad angeordnet sind.
3. Heizelement nach Anspruch 1 oder 2, dadurch gekennzeichnet, dass der Platzierungswinkel der elektrischen Heizung nicht mehr als 10 o beträgt.
4. Heizkörper nach den Ansprüchen 1 3, dadurch gekennzeichnet, daß die innere Hülle aus Wellpappe hergestellt ist.
