Erfindung
Russische Föderation Patent RU2038546

Kombinierte Wasser- und Luftheizungen

Name des Erfinders:. Radchenko SA; Nikitin YV. Gushchin IV. Meshkov IK
Der Name des Patentinhabers: Sergey Radchenko
Adresse für die Korrespondenz:
Startdatum des Patents: 1992.09.10

Verwendung: im Energiesektor, sanitäre Anlagen und Heizungs- und Lüftungsanlagen. Das erfindungsgemässe kombinierte Warmwasserbereiter und umfasst ein Gehäuse 3, das Gehäuse 41, das Medium Heizmittel 11, die Kaltwasserversorgungsanlage und heißem Leitungswasser, der Luftzufuhr und Abschußsystem und die Hilfsheizelemente des Heizmediums. Im oberen Teil des Körpers 3 Zylinder angeordnet Element zur zusätzlichen Erwärmung des Mediums, hergestellt in der Form eines geschlossenen Behälters 1 mit Düsen 8 und 9 für den Lufteintritt und -austritt und der Düse 4 und 6 zum Befüllen und Entleeren jeweils bei dem die Luftzufuhrleitung 8 mit einer sprudelnden versehen ist Vorrichtung 10 und Ablaufrohr 9 ist mit Mitteln zur Luftverteilung und Verarbeitung verbunden ist. 11, das Heizmedium Mittel auf dem Boden 3 des Heizers, auf der inneren Oberfläche davon 12 verbunden gemacht ist mit dem Boden des Gehäuses 3 und der inneren Seitenflächen und unterteilt das Gehäuse 3 in zwei miteinander an der Oberseite des Tanks 13 bzw. 14 verbunden kommuniziere Ablenkplatte angeordnet, um mit Anbringen von Leitungswasserversorgung 16 und die Abgabeleitung 25 und der Mischer 23 und 19 weiter ein Überlaufrohr in dem Behälter 13 mit einem Anschluss für die Zufuhr von Leitungswasser 16 untergebracht. Der Mischer 23 mit dem Kaltwasserhahn angeschlossen ist, entleeren der Überlauf 19 und 25 Rohre aus austauschbar. Im Betrieb wird eine gasförmige, flüssige oder feste Brennstoffe Medium Heizmittel 11 unter dem Zylindergehäuse 3 angeordnet und zwischen dem Gehäuse 3 und dem Gehäuse installiert Schott die Horizontalgaszuges über der Oberseite des geschlossenen Behälters 1, die mit einem vertikalen Abzug für die Rauch bilden.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft Energie, Sanitärtechnik und Heizungs- und Lüftungsanlagen und kann in einer Vielzahl von Warmwasser, Heizung und Lüftungsanlagen sowie für die Befeuchtung und Lufttrocknungsgeräte eingesetzt werden.

Bekannte Vorrichtungen zur Lufterwärmung (Heizungen), verwendet im allgemeinen Lüftungsanlagen, Klimaanlagen, Luftheizungsanlagen, sondern auch in den Trockner, die in ein glattes Rohr und Finne geteilt werden [1]

Nachteile der glatten Luftheizungen, eine geringe Menge an Luft und einen geringen Grad an seine Wärme und das Fehlen der Heizregister schwierig Sanierung von Wärmeaustauschflächen erwärmt wird. Derzeit sind die am häufigsten Heizvorrichtungen in dem das Wärmeträgermedium Dampf oder heißes Wasser ist, so können diese Heizungen nur dort eingesetzt werden, wo die jeweiligen Linien der Wärmenetze angeschlossen sind.

Verwendung von Heizeinrichtungen die Luft aufgrund der Ausgaben von großen Mengen an Energie, wie beispielsweise Dampf, Heißwasser und Strom sowie bekannte Strukturen Heizvorrichtungen in den meisten Fällen zu beheizen sind nicht für die Verwendung von sekundären Energieressourcen ausgelegt und sind nicht für diese Zwecke verwendet. Daher Heizungen selten verwendet werden ein gegebenes Mikroklima in Wohngebäuden zu schaffen, und in einigen Fällen, wenn sie sich auf die technischen und wirtschaftlichen Indikatoren sind schlechter als andere Geräte, die Luft zu erwärmen, werden sie nicht in den Verwaltungs-, Industrie- und anderen Gebäuden verwendet.

Bekannte Vorrichtungen zur lokalen Befeuchtung (post-Befeuchtung) Luft, eine direkte Eindringen von Feuchtigkeit in die Raumluft durch Verdampfen oder Zerstäubung von Wasser, wie die automatische Lufteinstellung "Nebel" mit elektrischen Antrieben bietet [2]

Nachteile automatische pneumatische Installation "Nebel" ist die Design-Komplexität, die Notwendigkeit, Wasser unter Druck stehendem Wasser und Druckluft, und eine Möglichkeit der Kondensation an den Rohren und das Wasser tropfte von ihnen und von der Abscheidungsbrenner gewichtete Feuchtigkeit an den Wänden, Säulen und Ausrüstung zu liefern, die Sanitär degradiert hygienischen Bedingungen in den Räumen. Daher ist es notwendig, eine Reihe von zusätzlichen Maßnahmen durchzuführen, erschwert die Montage und erhöht seine Abmessungen Betriebskosten und Betriebskosten, und zwar:

Kondensation an den Rohren und Wasser tropft zu verhindern , dass sie an die Steuereinheit zugeführte Wasser zu erwärmen, auf eine Temperatur von ^etwa 25 bis 30 C oder die Wasserleitungen zu isolieren;

Die Druckluft reinigt an den Knoten aus dem Wasser und Öl zugeführt und auf eine Temperatur von 25 ^° C abgekühlt;

bieten normative Dokumente den Mindestabstand zu Hindernissen geregelt, der Boden und die Decke zu einem sichtbaren Schwaden von Feuchtigkeit ausgeglichen.

So mechanische Spritzen kondensiert Feuchtigkeit verwendet in douvlazhnitelnoy Einstellung "Nebel" und andere Geräte auf der Grundlage der Verwendung dieses Effekts arbeitet, was zu einer Verschlechterung der gesundheitlichen Parameter drinnen in der Nähe der Vorrichtung, insbesondere in einer sichtbaren Schwaden von zerstäubten Wasserzone und in der Nähe davon, wobei nur in großen Industriegebäuden können solche Vorrichtungen zur Befeuchtung verwendet werden. Daher Wohn-, Büro- und anderen Gebäuden, erforderlich ist, eine Vielzahl von Vorrichtungen zum Befeuchten von Luft zu verwenden, einen einfacheren Aufbau aufweist und die Verdampfung von Feuchtigkeit in der Innenraumluft gewährleistet, wenn sie in Kontakt mit feuchtem Material oder eine Oberfläche von Wasser und Luftbewegung in diesen Vorrichtungen der Druckdifferenz zurückzuführen ist, ergeben Dichteunterschied und trockene oder befeuchtete Luft ergeb durch die Verwendung von Ventilatoren oder anderen Geräten erzeugten Luftbewegung zu ermöglichen. Jedoch in- und andere bekannte Vorrichtung zur Luftbefeuchtung, deren Betrieb auf der Verdampfung von Feuchtigkeit, die direkt in der Vorrichtung einen geringen Wirkungsgrad aufweisen, insbesondere in dem Fall durch die Vorrichtung tritt nur natürliche Zirkulation von Luft, und nicht die notwendige Befeuchtung in den meisten Einrichtungen zur Verfügung stellen, wo sie angewendet.

Somit ist das Problem einer zuverlässigen Satz Feuchtigkeit und optimales Klima in Wohn-, Industrie- und Verwaltungsgebäuden zu gewährleisten, werden derzeit nicht geklärt. Noch mehr akut ist das Problem der effektiven Betrieb von verschiedenen Klimaanlagen zu gewährleisten, einschließlich Geräte für die Wärme und Feuchtigkeit der Luft Verarbeitung und Energieeinsparung und rationellen Nutzung der Energieressourcen im Einsatz.

Es gibt zahlreiche Konstruktionen von kapazitiver (akkumulativen) Warmwasserbereiter, wobei eine Zufuhr von Speisewasser und Einleiten von erwärmtem Wasser und überschüssiges Wasser durch das Überlaufrohr unter die Oberfläche der inneren Abdeckung des Heizers Gehäuse aus drain [3]

Nachteilig an diesen Heizvorrichtungen ist das Vorhandensein zwischen der Innenfläche des oberen Teils des Gehäusezylinders und dem oberen Rand des Überlaufrohrs (oder erwärmtem Wasser Fleckentfernung, wenn der Überlauf nicht vorhanden ist oder mit dem Rohr ausgerichtet ist, um das erwärmte Wasser Entladen) ist recht beträchtliches Volumen, das nicht mit Wasser gefüllt ist, das heißt. E. es ist nutzlos, und erhöht die Gesamtabmessungen des Zylinders. Außerdem, wenn das Heizungswasser in dem Warmwasserbereiter zur Verbrennung jeglicher Kraftstoff in Fälligkeit (fest, flüssig oder gasförmig), die Effizienz der Wärme in dem Ofen erzeugt wird, ist nicht ausreichend, da die Abluft aus der Heizung hohe Verbrennungstemperatur zu haben.

In der Nähe von dem vorgeschlagenen Lufterhitzer auf die Funktion ausgeführt ist eine Anlage für Heißluft und Warmwasser für sanitäre Zwecke Herstellung [4], die zum Heizen und Wiedererwärmung von Wasser für Sanitärzwecke, das Außengehäuse, und zwischen ihm und dem Gehäuse ist ein Raum für den Wärmeabgabe-Ventilator einen zylindrischen Körper umfasst Luft durch einen Gegenstrom zu den Verbrennungsprodukten von der Verbrennung in der Verbrennungskammer gebildet ist und die Hilfsheizelemente für Wasser gebildet als Spule mit Rippen. Die Wasserversorgung ist im Boden des Gehäuses, und Entfernen des Heißwasser in dem oberen Teil des Körpers hergestellt.

Diese Pflanze hat eine Reihe von Mängeln auf, die den Betrieb behindern und die technischen und wirtschaftlichen Eigenschaften zu reduzieren.

Die Gestaltung der Anlage ist, so dass der Luftwiderstand der Durchgang der Verbrennungsprodukte durch den zentralen isolierten Teil für das Wasser im Gehäuse Erwärmen und in einer ersten Wärmetauscher hat einen wesentlich größeren Wert als der Durchtritt von Gas durch den Kanal entlang der Rippenwände in die Luft erhitzt wird, und effizientes Mittel für ihre aerodynamische Verknüpfungsprozess Betrieb nicht vorgesehen sind, wobei

ein Gebläse zum Entfernen von Verbrennungsprodukten aus ihm, so sowohl natürliche Druckdifferenz unzureichend ist, was zu einem Überlauf von Elektrizität zu installieren;

die Nutzung der Anlage für die gleichzeitige Warmwasser und Luft (wenn Sie den Brenner Flusssteuerung öffnen) ist unwirksam, da der größte Teil der Verbrennungsprodukte entlang der gerippte Oberfläche nehmen und erwärmen die Verbrennungsluft und Erwärmung von Wasser im Körper und der vorläufigen Wärmetauscher wird langsam sein.

Die Auswahl von heißem Wasser aus dem Körper unterhalb der Innenfläche des Gehäusedeckels erfolgt, wobei höhere Niveaus dieses Gehäuses mit Luft gefüllt ist, wie in den beschriebenen Analoga.

Mit Hilfe der Mittel zum Drehen des rohrförmigen Körpers durch die Gasverbrennungs vorbei zum Erwärmen des Wassers macht sie schwierig von Verunreinigungen zu reinigen und die Reinigungseffizienz verringert.

Kaltwassereinlaß in der vorläufigen Wärmetauscher führt zur Bildung von Kondenswasser in ihr, so dass die Pflanzen über die Mittel zum Sammeln und Entladen, wodurch es schwierig zu installieren und zu betreiben, die Erhöhung der aerodynamische Widerstand und pre-Wärmetauscher die Verwendung der Anlage zur Herstellung von teurer Materialien erfordert.

Die Montage ist umständlich, schwierig herzustellen und zu warten.

Alle oben genannten und andere Analoga sind entworfen, um eine einzelne Funktion zu erfüllen, so zu erhalten, sowohl heißes Wasser und Luftheizung oder Befeuchtung (oder gleichzeitiger Erwärmung und Befeuchtung) für den Verbraucher zum Kauf hat und verwenden die entsprechende Zielnummer von verschiedenen Geräten. Dies führt zu unnötigen Kapital- und Betriebskosten eine bedeutende Materialkostenüberschreitungen und ineffizienten Arbeitskosten in den Fertigungsprozess von Vorrichtungen eine einzige Funktion auszuführen ausgelegt, anstatt eine ganze Reihe von Aufgaben zu einer Zeit, und es ist unbequem für den Verbraucher. Darüber hinaus führt die Verwendung der oben genannten und anderen Analoga zu einer ineffizienten Nutzung von Brennstoff- und Energieressourcen und sorgt für maximale Zuverlässigkeit Wartung der eingestellten Parameter des Mikroklimas in den Räumlichkeiten und vollständige Befriedigung der Kundenbedürfnisse zu den niedrigsten Kosten. Mit dem Prototyp Installation und vollständige Zufriedenheit der Bedürfnisse der Verbraucher nicht zur Verfügung stellen kann, da sie nicht wirksam bei gleichzeitiger Erwärmung von Luft und Wasser betrieben wird und nicht einen bestimmten Raumklima zu schaffen, bestimmt sind, einschließlich Luft und Feuchtigkeit Regelung der Temperatur und Feuchtigkeit in einem weiten Bereich.

Diese Nachteile werden in der vorgeschlagenen kombinierten Wasser- und Lufterhitzer eliminiert, die Funktionen für Warmwasser und Heizung zu erfüllen sowie für die gleichzeitige Hitze, Feuchtigkeit oder Lufttrocknung.

Diese Vielseitigkeit wird durch die Tatsache erreicht, dass die kombinierte Wassererhitzer und mit einem Körpergehäuse Heizmittel Mittelsystem kaltem Wasser in den unteren Teil des Gehäuses und dem Auslaß von Heißwasser von der Oberseite des Gehäuses zuzuführen, der Luftzufuhr und Abschußsystem und dem Hilfsheizelemente erhitzt Medium befindet sich im oberen Teil des Körpers des Heizelements für eine zusätzliche Erwärmung des Mediums, hergestellt in der Form eines geschlossenen Behälters Anschlüsse für die Zu- und Abluft aufweist, und die Armaturen zum Befüllen und Entleeren wird die Einlassluftversorgung mit einer Spülvorrichtung versehen ist, und das Auslaßrohr mit Mitteln zur Behandlung und Luftverteilung. Mittels des Heizmediums in der Unterseite des Zylindergehäuses befindet, auf der inneren Oberfläche sich Schotts mit dem Boden des Rumpfes und der inneren Seitenflächen, Unterteilen des Gehäuses in zwei kommunizierende miteinander an der Oberseite des Tanks, die jeweils mit einem Nippel Versorgung mit Leitungswasser und dem Ablaufrohr und dem Mischer verbunden hergestellt wird und eine zusätzliche Überlaufleitung in einen Behälter mit einer Düse für die Zufuhr von Leitungswasser gegeben. Der Mischer ist mit dem Kaltwasserhahn verbunden ist, Überlauf- und Ablaufrohr hergestellt austauschbar.

Im Betrieb wird eine gasförmige, flüssige oder feste Brennstoffe Medium Heizmittel ein Heizungsgehäuse und mit einem vertikalen Rauch zwischen dem Gehäuse und dem Gehäuse ist Leitzylinder installiert, um die Horizontalgaszuges über der Oberseite des geschlossenen Behälters bildenden Verbrennungsprodukte zu entfernen.

Für den Betrieb in dem Modus des Heizers auf der Außenfläche des Gehäuses auf dem Umfang ist entfernbare Rippen in dem unteren Abschnitt des Gehäuses befestigt sind drei passende, von denen zwei an der Innenfläche des Gehäuses sind, sind lösbare Verbindungen für entfernbare Überlauf Montage und Entleerungsrohrfitting ohne Steckverbindung zum Zuführen von Wasser Wasser für die anschließende Erwärmung, und im oberen Teil des Gehäuses ist für die Socket-Verbindung Rohrheizungsanlagen oder Warmwasser eingestellt. Auf der Bodenfläche des Außengehäuses schwenkbar gelagert Hahn, Schwenkauslauf, der einen herausnehmbaren Stopfen aufweist, um das Austreten von Wasser aus dem Wasser und dem Heizelement zu verhindern.

Einen Auslass von Luft aus einem geschlossenen Behälter mit einer Leitung in Form eines T-Stücks mit installiertem Schieber zum Entfernen der Luftstrom zu den vozduhorazbornym Vorrichtungen oder die Tropfschale, Heizung, einen zweistufigen leiten, bestehend aus dem Eliminator-Verdampfer mit einem Heizelement und dem Erhitzer, Wärmetauscher und mit den Mitteln für die Luftverteilung.

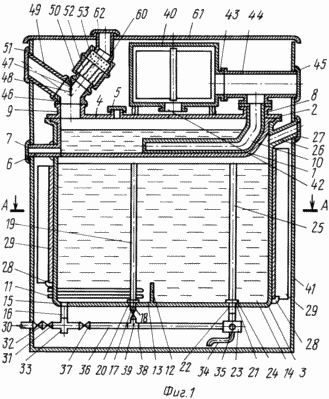

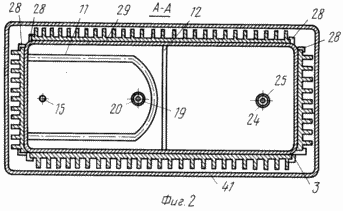

Fig. 1 zeigt eine kombinierte Wasser-Heizung und wenn elektrische Heizmittel verwenden, einen vertikalen Schnitt; Fig. 2 ist ein Schnitt A-A in Fig. 1; Fig. 3-Eliminator Design Heizung mit Flachheizung-kapleulavlivayuschimi Elemente, wenn die elektrische Energie verwendet wird; Fig. 4 unter Verwendung der gleichen Brennstoffverbrennungsprodukte oder anderen erhitzten Gasen oder Flüssigkeiten; Fig. 5 Schaltung des kombinierten Warmwasserbereiter und der Heizungsanlage; Fig. 6, und eine kombinierte Wasser-Heizung Gas oder flüssigem Brennstoff, einen vertikalen Schnitt verwenden.

Die vorgeschlagene Kombination von Wasser und der Erhitzer (Fig. 1) einen geschlossenen Behälter 1 mit einem abnehmbaren Deckel 2 in dem oberen Teil des Gehäuses angeordnet Zylinders 3. 1 die Fähigkeit hat, den Fitting 4 mit Wasser zu füllen, zugestöpselt 5, Düse 6 für dieses Wasser Entladen zugestöpselt 7, 8 Rohr Luft in den Tank 9 und der Düse zum Zuführen von ihm zu entfernen.

Im Inneren des Behälters 1 an der Düse 8 angeschlossene Gerät 10 Lufteinperlung im kombinierten Warmwasserbereiter und Luftbefeuchtung Modus zu ermöglichen. Eine solche geschlossene Behälter 1 kann mit einem wassergefüllten Raum einen oberen in jedem Zylinder der Lagerung oder Vorratstank installiert werden müssen, einschließlich der Anwendung einer Heizung (Wärmeaustausch), um die Elemente 11 für das wässrige Medium erhitzt wird, im unteren Teil des Gehäuses 3 installiert ist, Verbrennungs jeglicher Kraftstoff oder die Verwendung von unterschiedlichen Arten von sekundären Energieressourcen und andere Wärmequellen. Drehen der Heizelemente 11 (oder sie Kühlmittel zuzuführen, wenn als Kühlmittel erwärmt, Flüssigkeiten oder Gasen verwendet wird) wird durch elektrische Energie und Steuereinheit durchgeführt wird, mit einem Temperaturregler ausgestattet ist, und zur Verwirklichung der automatischen Steuerung der Erwärmungstemperatur des Benutzers (nicht gezeigt). Kombinierte Warmwasserbereiter und verfügt über Automatisierung, die Heizung, um nicht Elemente 11 erlaubt, wenn sie im Wasser nicht untergetaucht werden (nicht dargestellt).

An der Unterseite des Zylinderkörpers 3 installiert Trennwand 12, die für die Wassereinlass 13 mit den Innenwänden des Gehäuses 3 bildet zusammen Hubraum und dem Behälter 14 für das erhitzte Wasser zu entladen. Am Boden des Behälters 13 hat eine Öffnung 15 mit einem Beschlag 16 auf der Außenfläche des Gehäuses 3 für Wassereinlauf und 17 Öffnung mit der Düse 18 für Wasser aus dem Überlaufrohr 19 mit dem Gehäuseboden Entfernen 3 durch eine lösbare Verbindung 20 und den Boden des Behälters 14 gibt es eine Öffnung 21 mit einer Düse 22 für die über die Steckverbindung 24 erhitzte Wasser in den Mischer 23 Zufuhr verbunden Rohr 3 25. der obere Teil des Zylinderkörpers daran Drain hat ein Anschlußstück 26, Verschlußstopfen 27 und der Außenfläche des Gehäuses 28 mittels Befestigungs kann Es ist abnehmbar Rippen 29 (Fig. 2) festgelegt oder eine abnehmbare Isolierung (ähnlich fixiert ist, nicht gezeigt).

Kaltwassereinlass in das Gehäuse 3 aus dem Wasser 30, die die Absperr- und Regelventile 31 und das Rückschlagventil 32 aufweist, durch die Querlatte 33, mit einem Nippel 16 verbunden ist und einen Mischer 23 mit einer Düse 34 und einem Kran 35, das Kaltwasser fließt durch den Steg 33 und ein Rohr 36 mit Absperr- und Regelventile 37 und mit dem Überlaufrohr 19 durch das T-Stück 38, Absperr- und Regelventile 39 und Fitting 18 in Verbindung steht.

Auf der Außenfläche des Behälters 1 weist Mittel 40 für Luft hinein, beispielsweise in Form eines Ventilators Zuführen der Luft innerhalb des äußeren Gehäuses 41 und einer kombinierten Warmwasserbereiter zu saugen.

Mittel 40 für die Zufuhr von Luft hat ein Ansaugrohr 42 und Auslaufrohr 43 verbunden mit einer Leitung 44, die zu der Düse 8 des Behälters 1 verbunden ist, sondern auch auf der äußeren Oberfläche des äußeren Gehäuses 41 dargestellt, wobei die Kanalöffnung 44 abdichtend durch eine Abdeckung 45 geschlossen, und in dessen Abwesenheit Kanal 44 kann jedes Mittel zur Optimierung der Verteilung der Zuluft in einen Raum, wie beispielsweise Leitungen angeschlossen werden, Rohre dushiruyuschie oder andere bekannte Vorrichtungen (nicht gezeigt).

Durch die Düse 9 des Behälters 1 ist mit einem Kanal 46 die Form eines T hat, in deren Innerem 48 das Gate 47 feste Achse ist, so dass die Luftströmung in den Kanal 46 mit dem Kanal 49 und der Tropfschale Hitzer 50. Der Luftkanal 49 auf der äußeren Oberfläche des äußeren Gehäuses 41 angezeigt abgeschaltet und schließt Abdeckung 51 und in seiner Abwesenheit kann es eventuell vorhandene Luftgekoppelten Vorrichtungen (nicht gezeigt) sein.

Droplet-Heizung 50 (. 3 und 4) ist faltbares Design und besteht aus zwei Teilen: kapleulavlivayusche-Verdunstungsluftheizung Teil 52 und Teil 53 Kapleulavlivayusche-Verdampfungsteil 52 besteht aus einem zusammenklappbaren Gehäuse 54 mit Flanschen 55, innerhalb dessen 56 die Heizung elemenrty installiert ., um effektiv kondensierte Feuchtigkeit erfassen 56 die Heizelemente flach gemacht werden kann (gewellt oder Zick-Zack) und erhitzt mit elektrischer Energie, wie Heizelemente 56a (Fig. 3) oder anderen Wärmequellen eine Temperatur, die höher ist als die Temperatur in der Tropfschale aufgebracht ist, -vozduhonagrevatel Luft 50, einschließlich Verbrennungsprodukte oder verschiedene Arten von Sekundärenergiequellen, wie zum Beispiel Heizelemente 56b (Fig. 4). Heißluftbereich 53 ist ein Wärmetauscher mit einem Gehäuse 57 mit Flanschen 58 aufweist, in dessen Innerem die Heizelemente 59 installiert sind.

Eliminator Nacherhitzer 50 durch den Luftströmungskanal 60 installiert ist, gelegt in die Außenfläche des Deckels 61 des Außengehäuses 41 und der Deckel 62 hermetisch abgeschlossen sind, und, wenn die Abdeckung 62 mit dem Kanal 60 kann jede Luftverteilungseinrichtung verbunden sein (nicht dargestellt).

Bei Verwendung einer Kombination von Wasser und eine Heizvorrichtung als Wärme des Heizsystems des Generators (Fig. 5) mit dem Querteil 33 zurückkehren verbindet Leitung 63 der Heizungsanlage, die installiert ist Absperr- und Regelventile 64, 65 und die Hauptheizsystem Riser an die Düse angebracht ist 26. In dem Haupt Standrohr 65 Warmwasser 66 in die Versorgungsleitung eingespeist, an dem der Luftbehälter 67 mit einem Hahn 68 zur Entlüftung, durch 69 die Versorgungs Riser die 70 Geräte Erwärmung eintritt, kühlt sie, und auf der Rückseite das Standrohr 71 zurück in die entgegengesetzte Heizrohr 63, von denen Es geht für die Heizung in einem kombinierten Wasser- und Luftheizung.

Bei der Verwendung eines kombinierten Warmwasserbereiter und Wärme in einem Generator oder Heizung des Auslaufs 34 23 72 mit einem Stopfen verschlossen möglich Wasseraustritt zu verhindern.

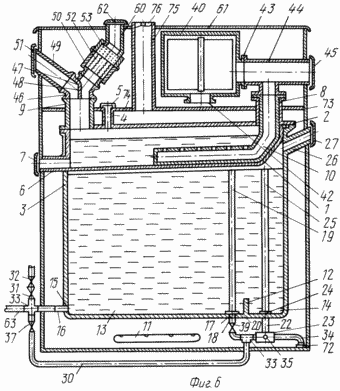

Konstruktion einer kombinierten Wasser- und Luftheizung mit Gas oder flüssigem Brennstoff verbrannt durch das Heizelement 11, beispielsweise einem Brenner, ist in Fig. 6. In diesem Fall einem kombinierten Warmwasserbereiter und es gibt eine 73-Partition die Bewegung der Verbrennungsprodukte in der vertikalen Richtung zu beschränken und sie in der horizontalen Rauch 74 führen, direkt montiert an der Außenfläche des Behälters 1 zum Erhitzen weiter, von dem sie geben die vertikalen Gaszug 75 zu einem Kamin (nicht gezeigt). Um eine intensivere Rauchgas durch das Abgasrohr im Falle unzureichender Naturzug, um sicherzustellen, kann ein Mittel 76 mit künstlichem Zug, wie ein Ventilator verwendet werden.

Der Warmwasserbereiter vorgeschlagene Kombination und kann in verschiedenen Modi verwendet werden, und zwar:

1) zu erzeugen Warmwasser;

2) zum Erwärmen von Luft, heißes Wasser und Trocknen von verschiedenen Materialien, in Bädern und Saunen;

3) zum Heizen und Befeuchten der Luft und Warmwassererzeugung.

Darüber hinaus ermöglicht die Vielseitigkeit der Konstruktion der kombinierten Warmwasserbereiter und die Verbraucher sie verwenden, um eine Anzahl von zusätzlichen Funktionen auszuführen, und zwar:

4) als Inhalator;

5) als Wärmeerzeuger der Heizungsanlage;

6) als Heizung;

7) als Luftkühler;

8) als Lüftungssystem.

Die vorgeschlagene Kombination Warmwasserbereiter und arbeitet wie folgt.

Verwendung einer Kombination von Wasser und Lufterhitzer für verschiedene Anwendungen

1. Die Verwendung einer kombinierten Wasser- und Luftheizer für Heißwasser

eine Kombination von Wasser und Luftheizung für Warmwasser zu verwenden ist in drei Modi möglich:

1.1 kapazitiven Modus, wenn sie aus dem Wasser zu füllen;

1.2 in kapazitiver Modus in der Abwesenheit von Wasser ausgeführt wird, oder in Abwesenheit der Wasserversorgung aus dem Wasser;

1.3 in High-Speed-Modus, wenn das Wasser aus dem Wasserhahn gelangt.

1.1. heißes Wasser im Warmwasserbetrieb bekommen, wenn sie aus dem Wasserhahn füllen

Montiert auf der Außenfläche des Gehäuses 3 mittels Befestigungsmittel 28 abnehmbar Isolierung. Zum Befüllen eines kombinierten Warmwasserbereiter und das Wasser aus dem Wasserhahn in einem geschlossenen Stopfen 27 Fitting 26 geschlossen 37 Ventile und 39 und das offene Ventil 35 Mixer 23 offen Absperr- und Regelventile 31 auf der Kaltwasserleitung 30 und das Wasser aus dem Wasserhahn 30 über die Querlatte 33, Beschlag 16 und die Öffnung 15 in das Gehäuse 3, um die Luft aus ihm heraus zu zwingen.

Entfernen von Luft aus dem Gehäuse 3 erfolgt durch ein Rohr 25, ein Loch 21, Anschlussstück 22 und der Düse 34 des Mischers 23. Da zu Beginn des Abflusses von Wasser aus dem Auslauf 34 des Mischers 23, der Mischer 35 Hahn 23 geschlossen ist und die Heizelemente 11 durch den Thermostaten zum entfernten elektrischen Steuereinheit einstellen eine kombinierte Leistung und Steuerung des Wasser- und Luftheizer der erforderlichen Temperatur (nicht gezeigt). das Wasser in den Boden des Behälterkörpers 3 auf eine vorbestimmte Temperatur offene Ventil 35 des Mischers 23 und das erwärmte Wasser mit einer offenen Ventile 31 auf dem Wasserrohr 30 fließt durch das Auslaßrohr 25 über die Verbindung 22 mit dem Auslauf 34 des Mischers 23 für den Zieh nach dem Erhitzen. Falls erforderlich, wird das Vermischen des erhitzten Wassers in die Kaltwasserhahn geöffnet Absperr- Steuerventilen 37 auf dem Rohr 36, wodurch die Temperatur des Wassers aus dem Ausguss fließt, 34 des Mischers 23 abnimmt.

1.2. Zubereitung des heißen Wassers in einer kapazitiven Betriebsart oder in der Abwesenheit von fließendem Wasser in Abwesenheit der Wasserversorgung aus dem Wasser

Montiert auf der Außenfläche des Gehäuses 3 mittels Befestigungsmittel 28 abnehmbar Isolierung. In Abwesenheit von Wasser im Wasser ausgeschaltet ist, und die kombinierte Wasser-Heizung von der Wasserversorgung 30, das Schließen der Absperr- und Regelventile 31 wird durch eine lösbare Verbindung 24 entfernt, das Ablaufrohr 25 und entfernen Sie sie aus dem Körper 3, schließen Sie die Absperr- und Regelventile 37 und 35 Ventil und der Mischer 23 öffnen des Absperr- und Regelventile 39. In Abwesenheit von 16 Wasserdüse laufen sollte, und das Ventil 35 des Mischers 23 wird geschlossen, Absperr- und Regelventile 39 offen und das Ablaßrohr 25 entfernt und aus dem Gehäuse 3 entfernt angehalten werden.

Füllen Sie den Boden des Gehäuses 3 kein Wasser aus dem Behälter durch die Düse erzeugt 26 bis Beginn des Abflusses von Wasser aus dem Auslauf 34 des Mischers 23, der der Wasserstand zeigt an, dass das obere Ende des Überlaufrohr erreicht 19 und fließt durch diese hindurch. Nach diesem stoppen Wasser in das Gehäuse 3 durch die Düse 26 zu füllen und ein Heizelement 11 durch den Thermostaten Einstellen der Fernbedienung von elektrischen Stromversorgung und Steuerung (nicht dargestellt) erforderlichen Heiztemperatur verwendet. Nachdem das Wasser auf eine vorgegebene Temperatur erhitzt wird, die automatische Beendigung der Wärmeversorgung. So öffnen Sie das Abzugsventil 23 des Mischers 35, wobei das erwärmte Wasser beginnt aus dem Auslauf zu fließen 34 des Mischers 23.

1.3. Erste heißes Wasser in den Fluss (Geschwindigkeit) Modus, wenn das Wasser aus dem Wasserhahn Eingabe

Montiert auf der Außenfläche des Gehäuses 3 mittels Befestigungsmittel 28 abnehmbar Isolierung. Um durch eine lösbare Verbindung 24, einem Ablaufrohr 25, und entfernen Sie sie aus dem Gehäuse 3 der Stecker kontinuierliche Produktion von heißem Wasser bei der kombinierten Wasser- und Lufterhitzer in der Strömung (Geschwindigkeit) Modus getrennt, um sicherzustellen, 27 von der Union entfernt 26 geschlossen Absperr- und Regelventile 37 geöffnet Absperr- Steuerventile 31 und 39 und das Ventil 35 des Mischers 23. Nach dem Start der Abfluss von Wasser aus dem Auslauf 34 des Mischers 23, das anzeigt, dass die kalten Leitungswasserbehälter 13 gefüllt und ihr Anfang durch die Überlaufsperre 12 enthalten Heizelemente 11.

2. Die Verwendung einer kombinierten Wasser- und Luftheizungsluft für die Raumheizung und Trocknung von Materialien und Warmwasser zu erwärmen,

Es gibt zwei Haupt mögliche Arten der Nutzung des kombinierten Wasser- und Luftheizungsluft für die Raumheizung und Trocknen von Materialien und Warmwasser, einschließlich Warmwasser und Dampf alle die notwendige Temperatur für Bäder und Saunen zu erwärmen:

2.1 Dauerbetrieb erwärmte Luft und heißes Wasser zu liefern;

2.2. Schnellaufheizung Luftbetrieb, beispielsweise für den Betrieb des Trockners oder schnell warmen Raum.

2.1. Dauerbetrieb erwärmte Luft, heißes Wasser zu geben und

Luft für die Raumheizung und Trocknung von Materialien und Warmwasser zu erwärmen, ist es, eine Kombination von Wasser und Luftheizung unter Verwendung möglich mit einem der Verfahren des Füllens des Gehäuses 3 mit Wasser als 1,1 in den Abschnitten 1.2 und 1.3.

Um die gleichzeitige Erwärmung von Luft sorgen und Herstellungsverfahren Warmwasserfüllung ausgewählt Körper 3 aus Wasser und damit Heizbetriebmodus Teil des kombinierten Wasser- und Luftheizung (oder kapazitive Strömung) und montiert dann auf der äußeren Oberfläche des Gehäuses 3 abnehmbare Finne 29 über Befestigungsmittel 28, führen alle notwendigen Operationen zu seiner Herstellung und auf dem Wasser in der Füllung beschriebenen Reihenfolge in Abschnitt 1 (Abschnitte 1.1, 1.2 oder 1.3, beziehungsweise) vor dem Schalten der Heizelemente 11. entfernen Sie den Stopper Armatur 6 mit 7 und das Wasser aus dem Boden des Behälters 1, entwässert, wenn wo es dann wieder geschlossen stopper Armatur 6 7.

Nach dem Einschalten des Heizelementes 11 geschlossenen Kanal 44 und Kanalabdeckung 45 49 51 Abdeckung, die Abdeckung 62 mit dem 60 Kanal zu entfernen, um es Gerät die erforderliche Luftverteilung angebracht ist und das Tor 48 in Position gesetzt ist, die Luftzufuhr in die Tropfschale gewährleistet, bedeutet das Heizelement 50 umfasst 40 Luft und die Heizelemente 56 und 59 in den Heizungs-Tropfenabscheider eingebaut 50 auf der Fernsteuereinheit angebracht ist und eine elektrische Leistungssteuerwert erforderlich in dem Gehäuse 3 der Wassererwärmungstemperatur durch die Heizelemente 11 und in dem Lufttropfenfänger Erhitzer durch die Heizelemente 56 und 59. als Ergebnis Erwärmung der Luft erfolgt, wenn in Kontakt mit heißen Oberflächen des Stegs 29, wobei die Außenfläche des Gehäuses 3 und dem Behälter 1 und während er durch den Ausscheidungsheizer Passieren 50. die erwärmte Luft kann somit zum Erhitzen und Trocknen und für landwirtschaftliche und verschiedenen anderen Materialien hergestellt werden, , die in diesem Fall wird durch die Luftverteilungsvorrichtung Heißluftstrom gerichtet, die eine niedrige relative Luftfeuchtigkeit in den Bädern und Saunen und als Trockner mit. Die Ziehung wird durch die Tülle 34 des Mischers 23 durchgeführt wird, 23 das Ventil 35 des Mischers geöffnet wird.

2.2. schnelle Heißluft-Modus

Für schnelle erwärmter Luft, beispielsweise unter Verwendung einer kombinierten Warmwasserbereiter und Trockner als schnelle Erwärmung der Luft auf eine vorbestimmte Temperatur durch die Elemente 56 Heizung bereitzustellen und 59 in dem Zylinder-Tropfenfänger installiert 50. Zu diesem Zweck capped Kanal 45 und Zweigrohre 51 44 und 49, am Boden des Behälters 1, um die Abwesenheit von Feuchtigkeit überprüfen, indem Sie den Stecker aus der Vereinigung von 7 und 6 zu entfernen, wieder Stopper Schlussarmatur 6 7. Tor Installieren 48 in eine Position kapleulovi- Heizung 50, Tel Luftleitelement entfernt den Deckel 62 mit dem Kanalrohr 60 und an die notwendigen Luftverteilungsmittel. 40 eine Einrichtung zur Luftversorgung und den Heizelementen 56 und 59, wodurch der Benutzer unmittelbar die erwärmte Luft empfängt.

Um intensivere Erwärmung von Luft nach einiger Zeit wechseln, und die kombinierte Wasser-Heizung und Warmwasseraufbereitung für den Verbraucher zur gleichen Zeit oder nach dieser Operation kann durchgeführt werden, um das Gehäuse 3 des Wassers und seine Heizung zu füllen, wie in Abschnitt 2.1 beschrieben.

3. Die Verwendung einer kombinierten Wasser- und Luftheizer zum Heizen und Befeuchten der Luft und heißes Wasser

Mit einem kombinierten Warmwasserbereiter und für die Heizung und die Luftbefeuchtung und Warmwasser für jede mögliche Art der Herstellung des Gehäuses 3 Wasser füllen, wie 1.1 in den Abschnitten 1.2 und 1.3.

Zur Bereitstellung gleichzeitiger Erwärmung und Befeuchtung von Luft und dem Heißwasser Füllverfahren ausgewählt Körper 3 aus Wasser und damit Heizbetriebsart Teil des kombinierten Wasser- und Luftheizung (oder kapazitive flow), und dann an der Außenfläche des Gehäuses 3 mittels abnehmbaren Rippen 29 montiert 28 Befestigungsart, erfüllen alle notwendigen Operationen mit Wasser in der Folge für die Verwendung und gefüllt vorbereiten in Abschnitt 1 (Abschnitte 1.1, 1.2 oder 1.3, beziehungsweise) bis zur Wende der Heizelemente 11. entfernen sie die Kappe aus der Vereinigung von 7 6, um sicherzustellen, dass es kein Wasser auf dem Boden Teile des Behälters 1 wieder verschlossen stopper Armatur 6 7 5 aus dem Rohr Düse 4 entfernt durch sie gegossen wird und die Menge an Wasser in dem Tank 1 schließen die Buchse 4 und der Stecker 5 der Kanalauslaß 44 und der Abdeckung 45 Heizelemente 11 umfassen.

Schließen Sie den Deckel Kanal 49 51, entfernen Sie den Deckel 62 aus dem Kanal 60, um es den erforderlichen Luftverteilungsvorrichtung angebracht ist und das Tor 48 in Position gesetzt ist, die Luftzufuhr in die Tropfschale gewährleistet, 50 die Heizvorrichtung 40 Luft und Heizelemente 56 und 59, gesetzt in den Nebelabscheidern enthält -vozduhonagrevatele 50. Installieren Sie die Fernbedienung der elektrischen Energieversorgung und Steuerung des Wasserheizung kombiniert und Mengen Temperatur des Heizwassers im Gehäuse 3 mittels Heizelementen 11 und der Luft in den Tropfenabscheidern-Heizung mit Heizelementen erforderlich 50 56 und 59.

Als Ergebnis Erwärmung der Luft in Kontakt mit den erhitzten Oberflächen der Rippe 29, die Außenfläche des Gehäuses 3 kommt, und der Behälter 1 und während es durch den Heizer-Eliminator 50 Luftbefeuchtung in Behälter 1 auftritt, wenn es durch das Wasser darin befindlichen und die Verdampfung von eingeschlossenen Feuchtigkeitströpfchen perlt kapleulavlivatele-Heizer 50. die erwärmte und befeuchtete Luft in den Raum verteilt über die mit den kombinierten Wasser- und Lufterhitzer Luftverteilungseinrichtungen, Wasserpumpen 23 durch die Tülle 34 des Mischers durchgeführt wird, 23 das Ventil 35 des Mischers geöffnet wird.

Mit Hilfe der kombinierten Warmwasserbereiter und um zusätzliche Funktionen ausführen

Mit einem kombinierten Warmwasserbereiter und als Inhalator

Mit Hilfe der kombinierten Warmwasserbereiter und als ein Inhalator zweckmäßigste ist, wenn der kapazitive Modus, füllen es mit Wasser und Erhitzen wie in den Abschnitten 1.1 und 1.2 beschrieben, wie in diesem Fall kann die Warmwasserbereitung auf eine höhere Temperatur aufgesprüht werden und einen größeren Ladeluft Befeuchtung.

Um sicherzustellen, dass seine Verwendung als ein Inhalator auf der äußeren Oberfläche des Gehäuses 3 abnehmbare Finne 29 über Befestigungs montiert ist Mittel 28 und führen alle notwendigen Operationen zum Füllen von Wasserkörper 3 in den Abschnitten 1.1 und 1.2. Lesen Sie das Rohr 5 und 7 mit den Düsen 4 und 6 und dem Behälter 1 mit reinem Wasser gewaschen wird, ist es durch die Düse 6. Die Düse Gießen der Kappe 6 Schließen 7 wird durch die Düse 4 und der Arzneimittellösung gegossen 4 stramme Stecker 5. Schließen Sie den Deckel des Kanaleinlass 44 und Auslass 45 60 62 Kanalabdeckung, entfernen Sie die Abdeckung 51 mit dem Kanal 49 und dem Gate 48 auf eine Position gesetzt ist, die den Luftstrom im Kanal 49 zur Verfügung stellt.

Einschliessen Heizelemente 11 und das Bedienfeld an der elektrischen Energieversorgung und Steuerung des kombinierten Warmwasserbereiter und die gewünschte Temperatur im Wasser Heizkörper 3 montiert, die den gewünschten Grad der Erwärmung von Luft und Arzneimittellösung in den Behälter 1. Nach Erreichen der gewünschten Wassertemperatur in dem Gehäuse liefert 3 angebracht zur Verbindung des Kanals 49 der Luftverteilungsmittel notwendig und umfassen Mittel 40 die Luftzufuhr. Als Ergebnis Erwärmung der Luft, die in die Mittel 40, um die Luftströmung durch das Ansaugrohr 42 und Austrag durch eine Auslaßdüse 43 tritt auf, wenn in Kontakt mit den erhitzten Oberflächen der Flosse 29, die Außenfläche des Gehäuses 3 und dem Behälter 1 und während sie in den Behälter durch die Schicht der Arzneimittellösung sprudelt 1 und wenn durch Einblasen Arzneimittellösung Hydratisierung Schicht in dem Behälter 1.

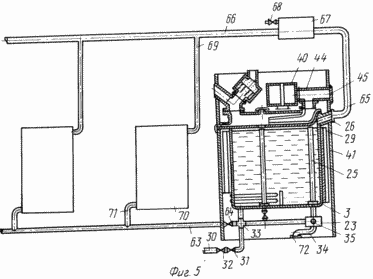

Verwendung einer kombinierten Warmwasserbereiter und als Generator des Heizungswärme

Vor der Verwendung einer Kombination von Wasser und Luftheizer als Wärme des Heizsystems des Generators muss entscheiden, ob es ratsam ist, zu versuchen, die Wärmeübertragungsoberfläche in den Raum zu maximieren, wo es installiert ist (in diesem Fall kann in einem Raum kleiner Heizvorrichtungen installiert werden), oder die Notwendigkeit, eine maximale Wärmeübertragung sicherzustellen, in andere Räume. Im ersten Fall ist die Außenfläche des Gehäuses 3 durch Befestigungsmittel 28 abnehmbar Rippen 29 und die zweite entfernbare Isolierung angebracht. Daher gibt es zwei Möglichkeiten für den kombinierten Warmwasserbereiter mit und einen Generator Wärme Heizsystem:

5.1 bei der minimalen Wärmeabgabe in den Raum, in dem es installiert ist;

5.2 bei maximaler Wärmeübergang zu dem Raum, wo es installiert ist.

5.1. Betrieb der Heizungsanlage bei der minimalen Wärmeabgabe in den Raum, wo die kombinierte Wasser- und Luftheizer

Montiert auf der Außenfläche des Gehäuses 3 mittels Befestigungsmittel 28 abnehmbar Isolierung. Schließen Sie die Absperr- und Regelventile 31, 37 und 39, 35 des Mischventils 23 und ersticken die Nasenkappe 34 des Mischers 23 72. Schließen Sie die Heizungsanlage Reverse-Rohr 63, das installiert ist Absperr- und Regelventile 64 mit dem Querträger 33 und 26 an der Armatur Haupt Riser 65 des Heizsystems. Gefüllt mit Wasser von der Wasserheizung 30, die Absperr- offenen Regelventile 31 und Ventil 68 den Luftsammler Luft 67, zu entfernen, die wiederum nach dem Beginn der Wasser geschlossen Ausfließen aus dem Wasserhahn 68, die anzeigt, dass das Heizungssystem mit Wasser gefüllt ist. Verfügt über ein Heizelement 11, stellen Sie die gewünschte Temperatur des heißen Wassers auf der Fernbedienung der elektrischen Energieversorgung und Steuerung des kombinierten Wasser- und Luftheizung und öffnen Sie die Absperr- und Regelventile 64. Der erhitzte im Gehäuse 3 des kombinierten Wasser-Heizung und Wasser durch natürliche Druckdifferenz durch die Differenz in der Dichte verursacht Heiz- und Kühlwasser tritt (oder von der Umwälzpumpe erstellt, nicht gezeigt) 66, um die Haupt Riser 65 verläuft durch das Zuleitungsrohr und montiert 69 darauf Lufttank 67 Tropfen durch die Versorgungs Riser tritt in die Heizvorrichtung 70, kühlt sie und umgekehrt 71 Standrohr und die Rücklaufleitung 63 zurück in das Gehäuse 3 und die kombinierte Wasser-Heizung zum Aufwärmen.

5.2. Der Betrieb der Heizungsanlage bei maximaler Heizleistung in den Raum, wo die kombinierte Wasser- und Lufterhitzer Rowan

Installieren auf der Außenfläche des Gehäuses 3 mittels Befestigungs 28 herausnehmbaren 29 Rippen und dann Durchführen aller Operationen auf der Verbindung des Heizsystems auf die kombinierte Wasser- und Luftheizung, füllen sie mit Wasser und Erhitzen wie in Abschnitt 5.1 beschrieben.

Um die Wärmeübertragung von der Heizung in den Raum zu maximieren, wo es installiert ist, schließen Sie die Deckel 45 und 51 Armaturen Kanäle 44 und 49, öffnen Sie den Deckel 62 des Kanals 60 und an die notwendigen Mittel für die Verteilung von Heißluft in den Raum, stellen Sie das Tor 48 in der Position, um die Bewegung der Bereitstellung Ladeluft durch die Heizvorrichtung 50. die Tropfschale Mittel zum Zuführen von Luft 40 und die Heizelemente 56 und 59 in Tropfenabscheidern-Heizung 50, dadurch Erwärmen der Raumluft zusätzlich, die erhitzt wird durch Kontakt mit erwärmten Flächen des Stegs 29, wobei die Außenfläche des Gehäuses 3 umfasst und die äußeren und inneren Oberflächen des Behälters 1 und die Heizelemente 56 und 59, in den Tropfenabscheidern, Lufterhitzer 50 festgelegt.

Verwendung einer Kombination von Wasser und Lufterhitzer als Heizung

Installieren Sie auf der äußeren Oberfläche des Gehäuses 3 mittels Befestigungs 28 abnehmbare Finne 29 in aufgelistet Perform Abschnitten 1.1 oder 1.2 Betrieb zum Füllen des Gehäuses 3 des kombinierten Wasser- und Wasser-Heizung in einem kapazitiven Modus zu erwärmen, und schließen Sie dann die Absperr- und Regelventile 31, 37 , 39 und 35 des Mischventils 23 und der Drossel Spitze des Mischers 34 23 72. Installieren Sie den Stecker auf der Fernbedienung der elektrischen Energieversorgung und Steuerung des kombinierten Warmwasserbereiter und der maximal möglichen Warmwassertemperatur im Gehäuse 3 die höchstmögliche Wärmeübertragung zu gewährleisten und ein Heizelement 11.

Ziehen Sie die kombinierte Wasser- und Lufterhitzer Abdeckung 62 des Außengehäuses 41 aus und 45 und 51 der Kanalrohre 44 und 49 mit einer Kappe bedeckt, entfernen Sie den Deckel 62 aus dem Kanal 60 und ist daran befestigt, falls erforderlich, Mittel zur Luftverteilung im Raum. Eine Einrichtung 40 für Luft und Heizelemente 56 und 59 in der Heizung 50, die Tropfenabscheider.

Es gibt zwei Betriebsarten des kombinierten Warmwasserbereiter und als Heizung: wenn darauf äußere Gehäuse 41 angebracht und äußere Gehäuse 41 entfernt.

7. Verwendung eines kombinierten Warmwasserbereiter und als Luftkühler

Installieren Sie auf der äußeren Oberfläche des Gehäuses 3 mittels Befestigungs 28 abnehmbare Finne 29 der Steg 33 Kaltwasser 30 verbindet, entfernt 27 den Korken aus der Union 26 und der Leitung, um es angebracht, um das Leitungswasser (oder ein Kältemittel) zu entfernen, nachdem es zur Kühlung verwendet wird. Schließen Sie die Absperr- und Regelventile 37, 39 und 35 des Mischventils 23 und ersticken die Nase 34 des Mischers 23, 72. Der Korkstopfens 7 aus der Düse 6, um die Anwesenheit von Feuchtigkeit in dem Behälter 1, ausziehen, um zu überprüfen und dann wieder geschlossen Stopper Armatur 6 7. Kappe ab 5 4 mit der Brustwarze und goß in den Wassertank 1 in einer Menge, durch sie den Wasserstand über den Öffnungen darin bereitzustellen Vorrichtung wieder 10 geschlossen sprudeln und dann der Stopper Armatur 4 5.

Schließen Sie die Kanalrohre 44 und 49, umfasst 45 und 51, Tor 48 in eine Position lenken den Luftstrom durch die Tropfschale gesetzt, die Heizung 50 wird aus dem Kanal 60 die Abdeckung 62 entfernt und ist an es bedeutet, die gekühlte Luft im Raum zu verteilen.

Öffnen Sie die Absperr- und Regelventile in der Kaltwasserleitung 31, 30 und 40 umfassen ein Mittel zum Zuführen von Luft. Kühlwasser, am Boden des Behälters 1 ist aufgrund der Wärmeleitungswasser (oder ein anderes Kühlmittel), befindet sich in dem Gehäuse 3 und dem kombinierten Warmwasserbereiter. Die Kühlung erfolgt in Kontakt mit einer abnehmbaren Flosse 29, die Außenfläche des Gehäuses 3 und dem Vorratsbehälter 1 und durchperlt das abgekühlte Wasser in den Behälter 1 in diesem capture Feuchtigkeitströpfchen mitgerissenen Luftstrom gebildet wird, zur Verfügung gestellt in kapleulavlivayusche-verdampferseitigen Heizelement 52 Eliminator 50, wo die neu durch die Feuchtigkeit erfasst fließt durch den Verteiler 9 in den Behälter 1. Ferner ist der Behälter 1 gesammelt und Feuchtigkeit aus der Luft kondensiert, während es abkühlt, so wird die akkumulierte Kondensat periodisch in den Behälter mit der Düse 4 oder 6 entfernt.

8. Verwendung einer Kombination aus Wasser und Lufterhitzer als Lüftungseinheit

Entfernt von der Luftdüse 44 der Deckel 45 ist mit Mitteln für die Verteilung verbunden im Entladungsluftströmung innerhalb und umfassen Mittel 40 zum Zuführen von Luft.

Somit ermöglicht die kombinierte Wasser- und Luftheizer Design verschiedene Betriebsarten bei konstantem Basismodul mit minimaler Umschaltung. Auf diese Weise können Sie erfolgreich die unterschiedlichen Bedürfnisse der Verbraucher gerecht zu werden und deutlich Material- und Arbeitskosten für die Herstellung von verschiedenen Arten von Einzelfunktionsgeräten zu reduzieren, die bisher verwendet wurden, auch in Fällen, in denen dies möglich und sinn Verwendung von Geräten, die die Bedürfnisse der verschiedenen Nutzer.

Die vorgeschlagene Kombination von Wasser und Luftheizung kann zu Hause und bei der Arbeit verwendet werden, und Wärmequellen zu verwenden, einschließlich der sekundären Energieressourcen. Seine Verwendung hilft, die Größe der Geräte und Anlagen Mikroanlagen zu reduzieren, dh. E. Eine effizientere Nutzung von Industrie-, Verwaltungs- und Wohnbereiche und die Zuverlässigkeit Wartung des eingestellten Raumklima zu verbessern, insbesondere in Wohngebäuden, wo Haushaltsgeräte Sanitärmikroklima Parameter zu optimieren oft nicht unwirksam oder gebraucht sind.

Die Einfachheit des Entwurfs-Wasser-Heizung kombiniert und ermöglicht seine Freigabe in einem tragbaren (portablen) Version, die für Warmwasser, Heizung und Lüftung von Hütten, Garagen, Hütten und andere Objekte breite Nutzung ermöglicht.

Дополнительные функции водонагревателя, в частности возможность использования его для осушки и охлаждения воздуха, позволяют использовать его для сушки и хранения овощей, фруктов и другого продовольствия, а возможность более эффективного использования тепла продуктов сгорания способствует экономии топливно-энергетических ресурсов.

В настоящее время ведется работа по подготовке серийного выпуска предлагаемого комбинированного водо- и воздухонагревателя на заводе "Красный гидропресс" в городе Таганроге Ростовской области.

FORDERUNGEN

1. КОМБИНИРОВАННЫЙ ВОДО- И ВОЗДУХОНАГРЕВАТЕЛЬ, содержащий корпус, кожух, средства нагрева среды, системы подвода холодной воды и отвода горячей, систему подвода и отвода воздуха и элемент для дополнительного нагрева среды, отличающийся тем, что элемент для дополнительного нагрева среды выполнен в виде замкнутой емкости, размещенной в верхней части корпуса и имеющей патрубки для подвода и отвода воздуха и штуцеры для залива и слива воды, причем патрубок для подвода воздуха снабжен барботажным устройством, а патрубок для отвода воздуха соединен со средствами для его обработки и распределения, при этом в корпусе установлена перегородка, соединенная с его днищем и внутренними боковыми поверхностями и разделяющая его на две сообщенные между собой в верхней части емкости, соединенные соответственно со штуцером для подвода холодной воды и сливной трубой и смесителем и дополнительной переливной трубой, расположенной в упомянутой емкости со штуцером для подвода холодной воды, а смеситель соединен с системой подвода холодной воды, переливной и сливной трубами, которые выполнены съемными.

2. Водо- и воздухонагреватель по п.1, отличающийся тем, что для работы в режиме отопительного прибора на наружной поверхности корпуса по его периметру закреплено съемное оребрение, в нижней части корпус снабжен двумя дополнительными штуцерами, имеющими на его внутренней поверхности разъемные соединения для установки съемных переливной и сливной труб, а штуцер для подвода холодной воды и размещен в нижней части корпуса, при этом корпус в верхней части снабжен штуцером для соединения с трубопроводом системы отопления или горячего водоснабжения, а смеситель шарнирно установлен на нижней наружной поверхности корпуса и снабжен съемной пробкой.

3. Водо- и воздухонагреватель по п.1, отличающийся тем, что средства для обработки воздуха выполнены в виде воздуховода, имеющего форму тройника с установленным в нем шибером, направляющим поток воздуха к воздухоразборным устройствам или в двухступенчатый каплеуловитель-воздухонагреватель, состоящий из каплеуловителя-испарителя с нагреваемыми элементами и воздухонагревателя-теплообменника и соединенный со средствами для распределения воздуха.

4. Водо- и воздухонагреватель по п. 1, отличающийся тем, что при работе на газообразном жидком или твердом топливе средства нагрева среды размещены под корпусом, а между корпусом и кожухом установлена перегородка с образованием горизонтального газохода над верхней поверхностью замкнутой емкости, соединенного с вертикальным газоходом для удаления продуктов сгорания.
