Erfindung
Russische Föderation Patent RU2075697

Lufterhitzer

Lufterhitzer

Name des Erfinders:. Yurmanov BN; Aleshechkina TW. Starkov LG
Der Name des Patentinhabers: St. Petersburg State Architektur und Bauwesen der Universität
Adresse für die Korrespondenz:
Startdatum des Patents: 1994.03.30

Verwendung: im Bereich der Lüftung und Klimaanlage. Die erfindungsgemäße Lufterhitzer umfasst Luftverteilerkasten 2 und dem Gehäuse 1, in dem die Plattenwärmetauscher 4 Satz 3 im Sumpf installiert bildet die trockenen und nassen Kanäle 5 und 6 für den Durchgang von der äußeren und Anordnung der Innenluft, die jeweils mit wasserundurchlässigen und Kapillar-poröse Beschichtungen . An den Stirnseiten des Wärmetauscherplattenpaket 4, wobei jedes Paar von Platten abwechselnd geschlossen und Klappe 7 im oberen Teil des Pakets geöffnet. Von oben durch die Düsen 10 auf das poröse Material 8 über eine Zuleitung 9 das Leitungswasser zugeführt, mit der Palette 3, in der das Paket Wärmeaustauschplatte befindet 4 ist mit einem Überlaufabflußrohr 11 und 12. Der Behälter 3 aus den Luftverteilungshohlräume 16 und 17 der Trennwände 20 getrennt ist, und zwischen den Endplatten des Plattenwärmetauschers Pack 4 und Trennwände 14 montiert Pads 15.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft das Gebiet von Lüftungs- und Klimaanlage.

Es ist bekannt, dass die Luft Wärmerückgewinnung Platte rekuperativen Wärmetauscher, Wärmeaustauschfläche aus Metall, Glas, Kunststoff-Folie und andere Materialien (Energieeinsparung in der Heizungs-, Lüftungs- und Klimaanlagen verwendet: .. Ref Geld / LD Boguslawski, VI Livchak, VP Titow und andere. M. Stroyizdat. s.277-306 1990). In Fällen, in denen die latente Wärme genutzt wird, und es wird Kondensation auftritt, verwenden teure Nichteisenmetallen, und manchmal Glas (Energieeinsparung in der Heizungs-, Lüftungs- und Klimaanlagen: .. Ref Geld /L.D Boguslawski, VI Livchak, VP . Titow und andere. Stroyizdat M., 1990. S.300). Die Verwendung von Glas ist schwierig aufgrund seiner Zerbrechlichkeit. Unter Verwendung verschiedener Typen von Kunststoffen ermöglicht es, diese Nachteile zu vermeiden.

Bekannte rekuperativen Wärmetauscher haben einen erheblichen Nachteil mit Kondensation verbunden, die stark den Luftwiderstand erhöht. Und bei niedrigen Temperaturen unter Null außerhalb Luftkondensat in den Kanälen der Abluft gebildet, es friert, um die Wärmeübertragung der Luftwiderstandsbeiwert Reduzierung und Erhöhung der Wärmetauscher (Theologische VN Kokorin OJ Petrov LV Kälte- und Klimatechnik. M. Stroiizdat 1985 - s.295-296).

Für den Betrieb der rekuperativen Wärmetauscher in Winterbedingungen oder Vorwärmung der Zuluft über die mobile Dämpfer auf eine sichere Temperatur, konsistent oder Trennung der Wärmetauscherkanäle verwendet. In beiden Fällen, insbesondere in der ersten, verringert sich die Effizienz der Wärmerückgewinnung signifikant mit abnehmender Temperatur. Da in unserem Land die herrschende geringe negative Temperatur der Außenluft ist, sind diese Maßnahmen eindeutig unzureichend.

In der Nähe von der beanspruchten technischen Lösung ist als Luftkühler. Seite N 1469251, Kl. F 24 F 3/14 umfasst 1989 Luftkühler ein Gehäuse mit eingebaut darin Abschnitt ist. Der Abschnitt enthält die Palette, Paket konsistenten Satz von Platten, deren eine Seite wasserdicht gemacht wird, und die andere Kapillare porös. Bei der seriellen Montageplatten bestehen aus abwechselnd trockenen Kanäle und nassen Kanälen gebildet. Nasskanäle an den Enden des Gehäuses sind mit Stopfen verschlossen. Im Winterbetrieb wird der Luftkühler zum Heizen und Befeuchten der Außenluft durch die Wärme der Abluft aus dem Raum verwendet, in diesem Betriebsmodus für die trockenen Kanäle verläuft. Das erhitzte und Luftbefeuchtung, durch nasse Kanäle vorbei, auf dem Zimmer serviert.

Ein Nachteil der bekannten Konstruktion ist die geringe Effizienz der Nutzung der latenten Wärme in der Abluft in Form von Wasserdampf, begrenzte Leistungsfähigkeit durch den Luftwiderstand zu erhöhen und begrenzt die zulässigen Geschwindigkeiten.

Die Aufgabe der Erfindung zu lösende Aufgabe ist es, den Nutzungsgrad der Abluft von latenter Wärme und erhöhen Betriebsfähigkeiten des Heizgerätes zu erhöhen. Durch Erhöhung verringert den Grad der Nutzung der latenten Wärme und die Beseitigung der Kondensation von Wasserdampf an den Wänden der Kanäle die Gefahr des Einfrierens des Kondensats Luftwiderstand reduziert und es wird möglich, einen breiteren Bereich von zulässigen Geschwindigkeiten zu verwenden.

Die Erfindung besteht darin, daß die Luftverteilerkasten eine Heizung und ein Gehäuse umfasst, das starr an der Palette in dem Wärmeaustauschpaket montiert fixiert ist. Der Wärmetauscher-Paket besteht aus einem vertikal angeordneten Platten gebildet, deren eine Seite wasserfest ist und die anderen kapillarporösen bilden Kanäle für den Durchtritt der äußeren und inneren Luftströme. Die Kanäle, indem die Platten benetzten kapillarporösen Seite in Richtung zueinander mit einem Zwischenraum gebildet werden, um eine nasse Kanäle, um die Ankunft der Disposition der Innenraumluft, das andere Paar von Platten bilden, wandten sich einander wasserundurchlässigen Schichten bildet einen trockenen Kanal für den Durchgang erhitzt, in der Regel Außenluft. Auf der einen Seite des Wärmeaustauschpaket jedes Paar von Platten, die die trockenen Kanäle bilden, lassen Sie den Stecker vom Eingang des feuchten Luftsack und an der Oberseite offen die erwärmte trockene Luft zu verlassen. Auf der gegenüberliegenden Seite der Packung, wobei jedes Paar von Platten, die die Nasskanäle bilden, eine Endkappe den Eingang zur Packung von trockener Luft, aber oben offen für den Austritt der Anordnung von feuchter Luft zu schließen. Der Wärmetauscher Plattenpaket wird an der Schale mit Wasser fest montiert, mit Überlauf und Ablaufleitung ausgestattet. Zwischen den Extremen Wärmetauscherplatten Paket m Partitionen installiert Pads.

Bei hohen Temperaturen verwendet wird Luft (100 ° -150 ° C) Wärmeleitfähigkeit des kapillar-poröses Material ist gering. Seine thermische Leitfähigkeit kann durch Anfeuchten mit Wasser verbessert werden. Zur Verbesserung der Benetzung der kapillar-porösen Beschichtung der Platten und für den Betrieb der Heizung bei einer Temperatur der verwendeten Luft von 100 o bis 150 o C von oben durch die Düse zu einem porösen Material wird Leitungswasser zugeführt. Das poröse Material wird für die gleichmäßige Benetzung der kapillar-porösen Beschichtung Platten verwendet. Einheitliche Platten Befeuchtung schützt sie vor unebenen Verformung, wenn sie in Kontakt mit heißer Luft recycelbar und verhindert, dass die Entfernung krupnovzveshennyh in den Luftstrom Tröpfchen. Das Vorhandensein einer Palette mit Überlauf ermöglicht es Ihnen, eine vorgegebene Menge an Wasser zu halten und verwendet Ablaufwanne bei der Wartung der Heizung ablaufen. Plattenpaket Wärmetauscher ist innerhalb des Gehäuses begrenzt mit einer Trennwand mit den Paket horizontalen und vertikalen Platten des Hohlraums durch Trennwände begrenzt bildet abgesenkt. Das Vorhandensein von Trennwänden des Lufttrennkontakt des erwärmten zu vermeiden und durch Strömen von Wasser in der Pfanne abgekühlt. Durchführen von Abluftströmungskanäle der kapillar-porösen feuchtigkeitsdurchlässigen Polymermaterial, und die Lieferung von luftdurchlässiges Material Kanäle vermeidet Kondensation in Abluftkanälen.

Vergleiche der vorgeschlagenen technischen Lösungen mit dem Prototyp ermöglicht es Ihnen, die Existenz von Unterscheidungszeichen und deren Übereinstimmung mit dem Kriterium der "Neuheit" zu etablieren.

Vergleich der vorgeschlagenen technischen Lösungen zu anderen bekannten Lösungen ermöglicht es, die Existenz einer erfinderischen Tätigkeit zu schließen, weil Die Autoren waren keine Kenntnis von der wissenschaftlich-technischen und Patentliteratur, die Verwendung von Öfen ähnlicher Bauart.

Lufterhitzer

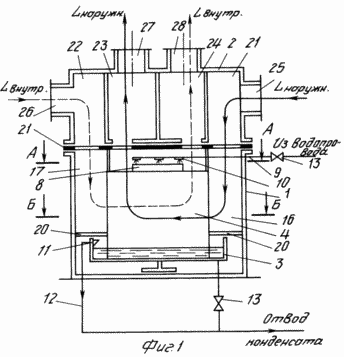

KURZE BESCHREIBUNG DER ZEICHNUNGEN 1 ist eine Heizung, Gesamtansicht; 2 ist eine Schnittansicht auf die Heizung auf A-A; Abbildung 3 Abschnitt der Heizung auf dem BB.

Das Heizelement 1 weist ein Gehäuse und das Luftverteilerkasten 2. Das Gehäuse 1 ist fest an der Palette 3 befestigt in dem Paket sequentiell Satz Platten 4 montiert, dessen eine Seite feuchtigkeitsdurchlässig gemacht ist und die andere kapillarporösen. Bei der Installation der seriellen Platte 4 gebildet aus abwechselnden trockenen und nassen Kanäle 5 Kanäle 6 (2 und 3). Auf der einen Seite der Platte Paket 4, die jeweils abwechselnd zwei Platten bilden trockene Kanäle 5, 7 geschlossen Klappe (3). Auf der gegenüberliegenden Seite des Plattenpakets 4, wobei jedes Paar von Platten, die die Nasskanäle 6, 7 in der Kappe bildet geschlossen, wodurch die feuchte Luft die nassen Kanäle 6 auf der gegenüberliegenden Seite der einströmenden Luft trocken und tritt an der Oberseite des Kanals auf der nassen Seite des Eingangs der trockenen Luft eintritt, bildet einen Zähler . Die Oberseite des Stapels von Platten 4 eingebaut porösem Material 8. Auf der Oberseite des porösen Materials 8 ist 9 eine Zufuhrleitung 10 mit Düsen angeordnet.

Die Palette 3 wird mit einem Überlauf 11 versehen, um eine vorbestimmte Wasserstand und der Abgabeleitung 12 mit einem Ventil 13 zum Entladen der Palette zu halten. Verpackung begrenzte Wechselplatten 4 der Körper 1 mit einer Trennwand 14 im Inneren, zusammen mit einem Paket Formplatten 4 horizontal und vertikal Kavitäten. Zwischen den äußersten Wärmetauscherplatten 4 und die Packung Leitbleche 14 angebracht Pads 15. Leitbleche 14 dienen zur Fixierung der Palette 3 mit dem Plattenpaket 4 mit dem Gehäuse 1, sondern auch den Raum zwischen dem Gehäuse 1 und 4 auf den Pakethohlraumplatten 16-19 unterteilen. Bei senkrechtem Einbau des Gehäuses 1 und dem Luft Austragkasten 2 Hohlräume 16 und 17 nach unten beschränkt Trennwänden 20 und Hohlräume 21 und 22 bilden eine Plenum Eingängen, die jeweils äußere und innere Luftströme und die Hohlräume 23 und 24 bilden eine Kammer statischen Ausgangsdruck, die jeweils die äußeren und Innenluft strömt. Anschlusskasten 2 weist Düsen 25 und 26 des äußeren Upstream- und Raumluftströmung Eingang und Rohre 27 bzw. 28 hinter dem äußeren und inneren Luftstrom verlassen.

Das Heizgerät arbeitet folgendermaßen. Ein passender Eintrag 25 in plenum 21 gebildeten Hohlraum Anschlusskasten 2 ist ein Hohlraum 16 unterhalb der Trennwand begrenzt 20, tritt in die Außenluft, die gleichmäßig auf trockenen Kanäle 5 Packung Platten 4 verteilt wird, durch die Hindurchleiten durch die Abluft erwärmt wird, und auch durch die latente Wärme der Kondensation von Wasserdampf aus der Anordnung der Luft, die durch den Nasskanäle 6. die erwärmte trockene Luft aus den Kanälen 5 tritt in die Luftkammer durch den Hohlraum 23 gebildet, der Anschlusskasten 2 durch das Rohr 27 und in den Raum zugeführt wird.

Das Abgas wird feuchte und heiße Luft von der Prozessausrüstung in wet Kanäle 6 durch das Rohr 26 in dem Plenum durch den Hohlraum 22 Anschlusskasten 2 ist ein Hohlraum 10 durch die Bodenteiler begrenzt ausgebildet zugeführt wird 20. In diesem Fall gibt es Wärme an die Versorgungsluft, die entlang der Trockenkanäle off 5 aufgrund der höheren Temperatur und der Kondensationswärme von Wasserdampf. Kondensation von Wasserdampf aus der Luft verwendet wird möglich, weil Temperatur der Luft durch die trockenen Kanäle unter den Taupunkt der Abluft vorbei, kondensiert Wasser aus dem letzteren, die kapillare Benetzungs poröse Beschichtung 6 Kanäle, Drainagen in eine Wasserwanne 3.

die Benetzung der kapillar-porösen Beschichtung Platten Zur Verbesserung der Nass Kanäle 6 und für den Betrieb der Heizung , wenn die Lufttemperatur Disposition o 100 o C bis 150 von oben durch die Düsen 10 auf das poröse Material 8 gespeisten Leitungswasser bildet. Die Wasserzufuhr zu den Injektoren wird über die Versorgungsleitung 9, mit einem Ventil 13. Das poröse Material 8 für eine gleichmäßige Benetzung der kapillar-porösen Beschichtung Platten dient ausgestattet vorgesehen und verhindert die Entfernung krupnovzveshennyh in den Luftstrom Tröpfchen. Entfeuchtete und gekühlte Luft tritt in die Luftkammer durch den Hohlraum 24 gebildet, und der Anschlusskasten 2 durch die Leitung 28 in die Atmosphäre freigesetzt. Das Vorhandensein von drei Überlaufwanne 11 erlauben 12 den vorbestimmten Wasserstand und die Ablaufleitung mit einem Ventil ausgestattet zu halten 13 während der Wartung der Heizung zu leeren Palette dient. Das resultierende Kondensat aus dem Sumpf 3 ist für zukünftige Verwendung reserviert.

FORDERUNGEN

Die Heizung, die das Luftverteilerkasten Gehäuse mit Schikanen und darin, den Wärmetauscher-Paket installiert, ausgeführt als vertikal montiert in den Palettenplatten benetzbar kapillar-poröses Material mit Flüssigkeit undurchlässige Schicht auf einer Seite beschichtet ist, und eine trockene und nasse Kanäle für Luftströme anechoic paarweise Bildung und mechanische Seiten abwechselnd, dadurch gekennzeichnet, dass der Wärmetauscher-Paket mit Düsen, die auf der Versorgungsleitung mit einem Sumpf Überlauf und einer Abflussleitung und zwischen der äußeren Wärmetauschplatten und Ablenkplatten angebracht Paket pads vorgesehen installiert ist.
