Russische Föderation Patent RU2089792

Kombinierte Wasser- und Luftheizungen

Kombinierte Wasser- und Luftheizungen

Name des Erfinders:. Radchenko SA; Thorin SA. Lebedinsky VG. Kazennov VS. Meshkov IK
Der Name des Patentinhabers: Sergey Radchenko
Adresse für die Korrespondenz:
Startdatum des Patents: 1995.05.23

Verwendung: in den verschiedenen Warmwasser, Heizung und Lüftungsgeräte. Die erfindungsgemässe kombinierte Warmwasserbereiter und umfasst einen Halterkörper Gehäuse Heizmitteln des Mediums, die Kaltwasserversorgung und heißem Leitungswasser, Luftversorgung und Entladesystem, einem geschlossenen Behälter zusätzlicher Heizelemente und zusätzliches Medium Heizmedium. Der geschlossene Behälter ist mit einer zusätzlichen Erwärmung des Mediums durch eine Trennwand den Behälter in zwei kommunizierende Behälter unterteilen, von denen jeder mittels zusätzlicher Erwärmung des Mediums montiert sind, wobei der Behälteranschlüsse für kaltes Wasser und heißes Leitungswasser hat. Kombinierte Wasser- und Luftheizung ist mit einem Speichertank mit dem Mantelrohr und dem Kaltwasserzufuhrleitung von dem Heißwasserhahnkörper ausgestattet Mittel zum Verschließen dieser Rohre in dem Bereich zwischen dem Punkt der Befestigung an der Auskleidung Mischer und Vorratsbehälter aufweist. Im Boden des Behälters zusätzliche Heizmedium mit einer Öffnung für einen abnehmbaren Verbindungsrohr, die untere Öffnung über dem mittels Vorheizen des Mediums angeordnet ist, an der Unterseite des Gehäuses angeordnet. Zwischen der Außenfläche des Lagertanks und der inneren Oberfläche seiner Isolierbeschichtung angeordnet Kanälen für den Durchgang von erwärmter Luft und mit Mitteln versehen ist, um die Intensität der Luftbewegung einzustellen.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft Energie, Sanitärtechnik, Heizungs- und Lüftungsanlagen und Systeme für Warmwasser und kann in einer Vielzahl von Warmwasser, Heizung und Lüftungsgeräte verwendet werden.

Bekannten Pump Abhitzekessel auf einen Kühlschrank verbunden, um einen Behälter von der Isolierschicht umgeben ist, dessen Boden befindet sich ein Heizelement der Wärmepumpe an den Kühlschrank angeschlossen ist, sondern auch die Energie Luft Befestigung zu übertragen, das gegebenenfalls durch einen Kanal, der sich zwischen dem äußeren übergeben werden kann Tankoberfläche und der Innenfläche des Außenzylindergehäuses. eine Wassererhitzertank Montage und besteht aus zwei Teilen, von denen jeder durch ein Rohr zum Zuführen oder Entfernen verbunden ist Befüllen des Wassertanks und Luftbewegung im Inneren des Zylindergehäuses Kanal geregelt darin eingebauten Ventilator, Drosselklappe und einen Deckel zum Abdecken der Kanalöffnung vorgesehen gelegen an der Oberseite des Außengehäuses [1]

Die Nachteile dieser Vorrichtung sind:

  • geringe Effizienz der Luft in Kontakt mit der Außenfläche des Behälters aufgrund der kleinen Kontaktfläche zwischen fin und Abwesenheit Erhitzen;
  • Fähigkeit der Wassertank nur in einem kapazitiven Modus, vorbehaltlich der vollständigen Füllung zu arbeiten;
  • Unterkunft Tank Steckverbindung unter einer Schicht von Wärmedämmung macht es schwierig, zu zerlegen.

Bekannte Vorrichtungen für in heiße Luft und heißes Wasser für sanitäre Zwecke beschrieben Herstellung [2] Installation für die Durchführung des Verfahrens für heiße Luft und heißes Wasser für sanitäre Zwecke der Herstellung beinhaltet die Platzierung in einem thermisch isolierten isolierten Außenmantelgehäuse durch eine Trennwand in zwei miteinander verbundenen Tanks aufgeteilt, Brennkammer, Kaltwasserversorgungssystem und der Auslass der Heißwasserzufuhr und Verbrennungs und Kondensat, gerippten und Röhrenwärmetauscher neorebrennye, sondern auch die Heißluftzufuhr kalt und Entfernungssystem und Entfernen der Verbrennungsprodukte, die Zufuhr von kalter Luft platziert und das Entfernen der Produkte Verbrennungsrauch an die außenstehenden Ventilatoren ausgestattet. An der Unterseite des Behälterkörpers auftritt Heizwasser, die durch die Rohre Verbrennungsprodukte Wicklung, die dann die obere Behälterkörper eintreten und eine zusätzliche Erwärmung des Wassers bereitzustellen, aus dem Boden in dem Behälterkörper in dem oberen Behälter Rippenrohr-Wärmetauscher positioniert kommen. Erwärmen des Luftbewegungs in dem Raum zwischen dem äußeren Gehäuse und der Trennwand, die die Luft aus der Verbrennung trennt erfolgt während ihres Zählers, die erwärmte Luft an dem untersten Teil des äußeren Mantels entfernt, und die kalte Luft strömt in den oberen Teil.

Die Nachteile dieser Einrichtung sind:

die Notwendigkeit für Fans die Verbrennungsprodukte und Antriebs erwärmter Luft zu entfernen;

Verwenden Sie die Wickelrohr-Wärmetauscher im Inneren des Gerätes und zatrudyanet vor Verunreinigungen reinigen;

Schwierigkeiten bei der Herstellung und Betrieb;

Größe und Gewicht.

Der nächste in der technischen Wesen der vorgeschlagenen Vorrichtung ist eine kombinierte Wasser-Heizung und mit einem Körpergehäuse Heizmitteln des Mediums, das Kaltwasserversorgungssystem und Abgasheißluftzufuhr und Entladesystem und ein zusätzliches Element für das Medium erhitzt wird. Element für die zusätzliche Erwärmung des Mediums in der Form eines geschlossenen Behälters, die sich im oberen Teil des Gehäuses und mit Anschlüssen für die Zu- und Abluft und die Armaturen zum Befüllen und Entleeren wird die Einlassluftversorgung mit einer Spülvorrichtung vorgesehen ist und eine Luftaustrittsleitung mit den Mitteln für deren Verarbeitung und Vertrieb. Das Gehäuse ist Schottwand an seinem unteren und inneren Seitenflächen verbunden installiert und teilt es in zwei miteinander an der Oberseite des Behälters in Verbindung steht, verbunden sind, mit einer Verbindung zum Zuführen von kaltem Wasser und das Drainagerohr und der Mischer und ferner mit einem Überlaufrohr in dem Behälter angeordnet, Anschluss für an die Kaltwasserversorgung angeschlossen kaltes Wasser, einen Mischer zuzuführen, die Überlauf- und Ablaufrohren, die entfernbar sind.

Nachteile des Prototyps sind:

die Notwendigkeit für die Demontage und wechselnden Line-Elemente im Inneren des Körpers des kombinierten Warmwasserbereiter und den Fluss des Wassers in die Trinkwassererwärmung Modus für das Warmwasser, oder umgekehrt, aufgrund gewisse betriebliche Schwierigkeiten zu konvertieren;

die Fähigkeit, in nur Warmwasser zum Heizen oder Kraftstoffversorgung zur Erzeugung einer der Schaltungen.

Diese Nachteile werden in der vorgeschlagenen kombinierten Warmwasserbereiter beseitigt und mit einem Gehäuse, mit einem Gehäuse, bedeutet Heizmedium System liefert kaltes Wasser und heißem Wasser Entladung, Lufteintritt und -austritt System, einen geschlossenen Behälter zusätzlicher Heizelemente und zusätzliches Medium Heizmedium. Der geschlossene Behälter ist mit einer zusätzlichen Erwärmung des Mediums durch eine Trennwand den Behälter in zwei kommunizierende Behälter unterteilen, von denen jeder mittels zusätzlicher Erwärmung des Mediums montiert sind, wobei der Behälteranschlüsse für kaltes Wasser und heißes Leitungswasser hat.

Kombinierte Wasser- und Luftheizung ist mit einem Tank-Batterie ausgestattet, die mit dem Gehäuserohr und der Kaltwasserzuleitung aus dem Warmwasserhahn Körper mit Mitteln zum zwischen den Orten ihres Beitritts zu dem Futterrohrmischer und Lagertank diese Rohre in den Bereichen schließen.

Im Boden des Behälters zusätzliche Heizmedium mit einer Öffnung für einen abnehmbaren Verbindungsrohr, die untere Öffnung über dem mittels Vorheizen des Mediums angeordnet ist, an der Unterseite des Gehäuses angeordnet.

Zwischen der Außenfläche des Behälters und der Innenfläche akkumulatora Abdecken seiner Isolierung angeordnet Kanälen für den Durchgang von erwärmter Luft und mit Mitteln versehen ist, um die Intensität der Luftbewegung einzustellen.

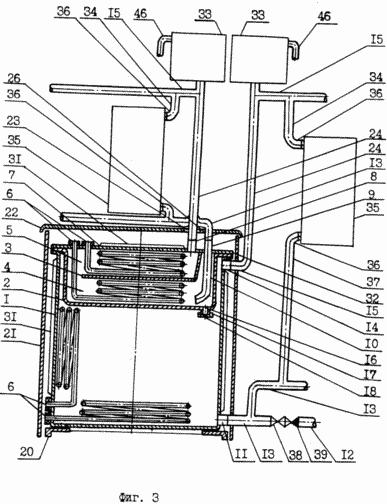

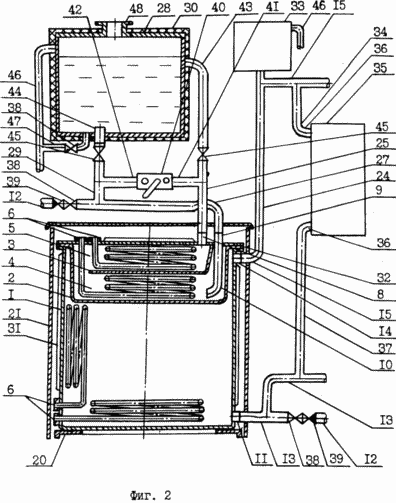

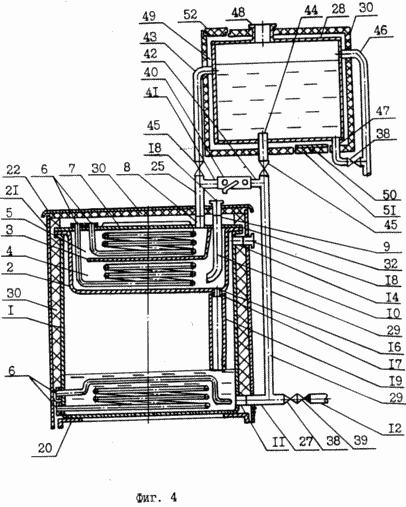

Abbildung 1 zeigt eine kombinierte Wasser-Heizung und im Schnitt; Abbildung 2 und die kombinierte Wasser-Heizung mit angeschlossenem Nahwärmeversorgung mit Naturumlauf und Warmwassersystemen mit Speicher; Abbildung 3 und die kombinierte Wasser-Heizung mit angeschlossenem zwei lokalen Heizungsanlagen mit natürlichen Kreislauf; 4 mit dem Wasser-Heizung kombiniert und dazu ein Warmwassersystem mit einem Speichertank angebracht.

Die vorgeschlagene Kombination von Wasser und dem Heizungsgehäuse ist vorgefertigt und besteht aus einem Außenbehälter 1 und Innenbehälter 2 durch eine Trennwand 3 Kommunikation aufgeteilt zwischen einem unteren und einem oberen Behälter 4 Behälter 5 Heizelemente 6 innerhalb eines äußeren Tank 1 untergebracht und einem unteren Behälter 4 und der obere Tank 5 des Innenbehälters 2. die obere Außenbehälter 1 und Innenbehälter 2 ist hermetisch mit einem Deckel 7, auf der Außenfläche von dem Auslass 8 für die Warmwasserleitung ist mit 9 und dazu bestimmt ist zum Zuführen von Wasser für die Heizung geschlossen. Auf der inneren Oberfläche der Abdeckung 7 weist eine Düse 10, die das ankommende Wasser durch den Einlaß 9 in den unteren Behälter 4 Innenbehälter 2 versorgt.

Der Außenbehälter 1 weist einen Boden Düse 11 für Wasser aus der Kaltwasserleitung 12 oder aus der Rücklaufleitung des Heizsystems 13 und der Oberseite der Rohrleitung 14 zum Zuführen von Heißwasserversorgungsleitung 15 in der Heizungsanlage zu versorgen. Der Innenbehälter 2 weist einen Boden 16 mit einer Hülse 17 Öffnung, die 18 durch einen Stopfen verschlossen werden kann, oder 19. Der untere Teil des äußeren Behälters 1 ruht auf dem Rahmen 20, und 21 mit einem abnehmbaren Außengehäuse daran angeschlossenen des Rohres für eine Verbindung verwendet werden, die demontierbar gemacht werden können, für die Bequemlichkeit der Wartung und Reparatur in Gebrauch, wo es Lücken zwischen ihnen, bieten einen freien Durchgang unter der Außenluft in das äußere Gehäuse 21 aufgrund der Dichteunterschied ist in einer kombinierten Warmwasserbereiter und Luft und Raumluft erwärmt.

Über dem äußeren Gehäuse 21 schließt den abnehmbaren Deckel 22, der eine Öffnung 23 zur Verbindung mit der Rohrleitung ist mit 8, den Hauptkanal 24 an dem inneren Behälter 2 der zweiten Heiz- oder Warmwasserleitungen 25 und die Öffnung 26 für die Verbindung 9 an die Leitung, die Rücklaufleitung 13 mit dem Innenbehälter verbunden ist 2 Sekunden Heizsystem oder ein Rohr 27, das kalte Wasser aus dem Wasserhahn Bereitstellung 12 oder in den Vorratsbehälter 28 Wasser durch die Rohrleitung 29 abzukühlen.

Löcher 23 und 26 können verwendet werden, um Luft zu dem Raum zu liefern, erwärmt in der kombinierten Warmwasserbereiter und die Bewegung zwischen der Außenfläche des Gehäuses und den Innenflächen des äußeren Gehäuses 21 und Gehäusedeckel 22, und wenn die Luftheizung ist nicht erforderlich, und die Löcher 23 oder Lücken 26 dazwischen und die übergebenen Löcher durch das geschlossene Isolationsröhre 30, wie in 4 gezeigt.

An den Wänden des äußeren Behälters 1 und der Deckel 7 sind Rippen 31, um die Steifigkeit der Struktur zu erhöhen und eine intensivere Wärmeübertragung von der heißen Außenfläche des Körpers zu gewährleisten, wird durch sie in die Luft gewaschen. Obere lösbare hermetische Dichtung 32 des Außenbehälters 1, inneren Behälter 2 und der Abdeckung 7, beispielsweise einen Flansch, ermöglicht eine einfache Herstellung und die kombinierte Warmwasserbereiter für den Betrieb in verschiedenen Betriebsarten, Dekontamination und Wartung.

Elektrische und kombinierte Wasserkocher, einen sicheren und zuverlässigen Betrieb zu gewährleisten, nicht gezeigt.

Verbunden mit dem kombinierten Wasser- und Luftheizungswasser Heizungsanlage umfasst eine Versorgungsleitung 15, die Haupt Riser 24, ein Ausdehnungsgefäß 33, das Futter 34 Aufbrüche, Heizungen 35 und die Auskleidung 36 zu ihnen Rückkehr Riser 37 und der Rücklaufleitung 13, und an der Stelle der Verbindung zum System Heizungswasserleitung 12 Ventile auf sie 38 installiert und das Rückschlagventil 39.

Verbunden mit dem kombinierten Wasser- und Lufterhitzer Warmwassersystem umfasst eine Warmwasserleitung 25 und ein Rohr 27 zum Anlegen an den Körper des kombinierten Warmwasserbereiter und kaltes Wasser aus dem Hahn 12 oder Abkühlen in den Vorratsbehälter 28 Wasser durch das Rohr 29, einen Mischer 40 mit einer heißen 41 und Kalt 42 podvodkami dazu kann der Vorratsbehälter 28 mit einem Rohr Warmwasserversorgung 43 in dem oberen Teil des Vorratsbehälters 28 und einer Wasseraustrittsrohr 44 aus dem Boden des Vorratsbehälters 28 und auf die Rohre 43 und 44 setzen die Sperr- und Regelung und Abschaltung 45. Anker Außerdem besteht ein Überlaufrohr 46 und das Ablaufrohr 47 ist durch den Hals 48 an den letzten installierten Ventile 38 Post-Speichertank 28 mit der Atmosphäre des Lagertanks 28 vorgesehen.

Wie aus 4 zu sehen ist, zwischen der Außenfläche des Lagertanks 28 und der Innenfläche der Isolierung 30 sind Kanäle 49 für die Luftzirkulation um seine Wärme gewährleisten für den Raum in der oberen und unteren Teile Heizmittel angebracht, um den Luftdurchsatz zur Steuerung, zum Beispiel, eine feste Achse 50 auf der Drosselklappen auf seiner Oberfläche oder wärmedämmenden Beschichtung als entfernbares Isolationselement beschichtet 51 52 die Öffnung 30 in der Isolierung bei Bedarf Abdeckung 49 eine Luftzirkulation in dem Kanal zu stoppen.

Arbeits-Wasser-Heizung kombiniert und ist wie folgt.

1. Wärme Wasser und Luft für Heizung und Warmwasserversorgung

In einem kombinierten Warmwasserbereiter Vorbereitung und füllen Sie ihn zu arbeiten, und an sie und Heizung und Warmwasser-System wie in den 1 und 2, das Leitungswasser 12 in einem offenen Absperrventil 38 auf dem Wasserrohr 12, das geschlossene Absperrventil gezeigt 38 an der Ablaufleitung 47 und offene Absperr- und Regel- bzw. Absperrventile 45 in den Leitungen 43 und 44 zu Beginn des Abflusses von Wasser aus dem Ausdehnungsgefäß 33 Überlaufrohr 46 und Vorratsbehälter 28 verbunden. Danach wird das Absperrventil 38 an eine Wasserleitung 12 geschlossen. Die Konturen des Heizungs- und Warmwasserversorgung sind miteinander nicht berichtet, und unabhängig voneinander arbeiten können.

Betrieb des Heizungssystems, die zugeordnete Versorgungsleitung 15 zu der Düse 14 und der Rücklaufleitung 13 zu der Düse 11, ist wie folgt. Das Wasser in dem Tank, in dem Gehäuse und einer kombinierten Warmwasserbereiters zwischen der inneren Oberfläche des äußeren Behälters 1 ausgebildet und der Außenfläche des Innenbehälters 2 wird durch die Heizelemente 6 erwärmt, und es wird leichter durch die Leitung 14 mit der Strömungsleitung 15 steigt durch den Hauptkanal 24 durch die Strömungsleitung 15 kommt zum Einspeisen Riser 34, fällt auf sie und auf den Liner 36 tritt in die Heizgeräte 35, kühlt sie und Liner 36, Reverse 37 Aufbrüche und Rücklaufleitung 13 durch das Rohr 11 zu dem kombinierten Wasser- und Lufterhitzer zum Nachheizen zurückgeführt wird.

Luftheizung in den Räumen ist nicht nur von den Heizungen 35 und Rohrheizungsanlagen, sondern auch aus dem Einströmen in den Raum durch das Loch 23 und 26 in dem Deckel 22 des Außengehäuses 21, die warme Luft erwärmt wird, wenn der Fahrt aufgrund der Dichteunterschied innerhalb des äußeren Gehäuses 21 des Mischwasser - die Heizung und erwärmt durch die Außenflächen des Außenbehälters 1 und dem Deckel 7 des Behälters mit den Mitteln, die Effizienz des Wärmeaustausches, wie zum Beispiel den Grat zu verbessern 31 statt innerhalb des äußeren Gehäuses 21 von unten durch die Lücken zwischen dem Rahmen 20, dem äußeren Behälter 1 und dem äußeren Gehäuse in dem erwärmten Luftraum verlassen 21 empfängt Luft aus dem Raum, der erhitzt wird, und wieder in den Raum durch die Öffnungen 23 und 26 in dem Deckel 22 des Außengehäuses 21.

Jobs Warmwasser, angebracht kochend heißes Wasser 25 mit dem Anschluß 8 und ein Rohr 27, um die Zufuhr von kaltem Wasser aus dem Wasserhahn 12 oder Abkühlen in den Vorratsbehälter 28 Wasser zu der Düse 9, in mehreren Modi zu gewährleisten, seine hohe Effizienz bei maximaler Zufriedenheit Gewährleistung Besitzer die Bedürfnisse und die Fähigkeit, heißes Wasser zu verwenden, selbst während der regelmäßigen Abschaltungen fließendes Wasser. Dies wird durch die Designmerkmale des kombinierten Warmwasserbereiter erreicht und erlauben den Besitzer heißes Wasser in den Fluss oder die Accumulation / kapazitive / Modus zu bekommen, auf ihre Bedürfnisse abhängig, ohne großem Aufwand für seine Umstellung durchführen.

1.1. Das Erwärmen großer Mengen von Wasser für die Warmwasserversorgung und Akkumulationsmodus auf eine vorbestimmte Temperatur

den inneren Behälter 2 und einen kombinierten Warmwasserbereiter und den Vorratsbehälter 28 Leitungswasser 12, wie in Absatz 1 oben beschrieben wurde, schloss das Absperrventil 38 in der Wasserleitung 12 und umfassen Heizelemente 6 in dem Innenbehälter 2. Als Ergebnis wird die anfängliche Erwärmung des Wassers nach dem Befüllen es tritt im unteren Behälter 4 innerhalb des Tanks 2, und dann wurde es einfacher, in den oberen Behälter 5 Innenbehälter 5 im inneren des Behälters 2, wo erneut erhitzt und durch die Leitung 8 über die Leitungen 25 und 43 in den oberen Teil des Lagertanks 28, verdrängen von ihm durch eine Kaltwasserleitung 44, 29 und 27 und Rohre 9 und 10 in den unteren Behälter 4 Innentank 2.

Diese Zirkulation des erhitzten Wassers im Inneren des Behälters 2 wird fortgesetzt, solange das gesamte Wasservolumen wird nicht auf die Temperatur der Verbraucher / Temperaturregler, Temperatursensoren und andere elektrische Komponenten des kombinierten Wasser und der Heizung eingestellt aufheizen nicht / gezeigt. Nach Erreichen dieser Temperatur Heizelemente 6 sind ausgeschaltet, und der Benutzer die Strömung durch den Mischer 40 28 das Heißwasser aus dem Speichertank verwenden, der aus ihm heraus durch die Rohre 44 und 42, solange der Wasserstand in dem Speichertank 28 Tropfen auf ein Niveau fließen kann, die obere Öffnung des Rohrs 44.

Wie aus der obigen Beschreibung, in dem Fall des Füllens vorge dem Wasserspeichertank 28, den Verbraucher, und mit einer kombinierten Warmwasserbereiter, heißes Wasser in jeder gewünschten Temperatur können auch bei der Unterbrechung der Wasserversorgung des Gebäudes zu sehen.

1.2. Wasserheizung für Brauchwasser in einem Strömungsmodus bei der Kaltwasserzulauf des Vorratsbehälters

Beschrieben oben in Absatz 1.1 von heißem Wasser für die Warmwasserversorgung und Akkumulationsmodus auf eine vorgegebene Temperatur durch den Verbraucher eine erhebliche Investition an Zeit erfordert, um das gesamte Volumen der Wasserheizung und einen ziemlich großen Verbrauch an elektrischer Energie und daher zweckmäßig, wenn alle in der Speichertank 28 erwärmt, wird das Wasser schnell es verbraucht durch den Verbraucher.

Im Falle eines kleinen Wasserstrom Verbraucher und instabil Versorgung zum Gebäude von kaltem Wasser aus dem Wasser ist es ratsam, den Vorratsbehälter 28 zu füllen, wie in Absatz 1 oben beschrieben, und schließen Sie dann das Absperrventil 38 an einem Wasserrohr 12 und Verriegelung und Regulierung oder Absperrventil 45 auf dem Rohr 43, wird offen gelassen Absperr- und Regel oder Absperrventil 45 an der Leitung 44. Wenn der Verbraucher Heißwasser benötigen, enthält es Heizelemente 6 in dem Innenbehälter 2 und öffnet das Ventil des Mischers 40, der die Zufuhr von Warmwasser regelt 8 durch das Rohr fließt, das Rohr 25 und 41 hydrostatische Druck, der durch den Wasserspiegel in dem Vorratsbehälter geschaffen 28. Anstatt aus dem inneren Behälter 2 durch die Warmwasserleitung 8 in seinem unteren Tank 4 und der Düsen 9 und 10, Rohre 27 abgeleitet und 44 von der Kaltwasserspeichertank 28 zugeführt wird, niedriger Heizung beheizt Element 6 in den unteren Behälter 4 wird weiter erhitzt und der obere Heizelement 6 in dem oberen Behälter 5 dem Innenbehälter 2 und dann in den Mischer 40 zugeführt, wie in Abbildung 2 dargestellt.

1.3. Wasserheizung für Warmwasser in einem Strömungsmodus, wenn kaltes Wasser aus dem Wasserhahn Anwendung

Heizungswasser für die Warmwasserversorgungsmodus, der Fluss von Kaltwasser aus dem Speisewasserrohr 12 ist an der Anordnung in Fig durchgeführt. 2, mit einem geschlossenen Absperr- und Regel- bzw. Absperrventile 45 in den Leitungen 43 und 44 geöffnet und das Absperrventil 38 an einem Wasserrohr 12.

Kaltwasser aus dem Wasserrohr 12 mit dem Rohr 27 über Leitungen 9 und 10 in das untere Gefß 4 Innenbehälter 2 ist beheizt unteren Heizelement 6 und weiter erwärmt, durch eine obere Heizelement 6 in dem oberen Tank 5 des Innenbehälters 2, der über eine Leitung 8 und die Rohre 25 und 41 wird dem Mischer 40 zugeführt.

2. Hitze zur Erwärmung von Wasser und in der Luft, wenn eine kombinierte Wasser- und Lufterhitzer von zwei autonomen Heizungsanlagen angebracht

Wie in Fig. 3, die kombinierte Wasser- und Luftheizung kann an dem geschlossenen Stopfen 18, Düse 17, zwei unabhängige Heizungsanlage 11 an die Verteiler 14 und dem äußeren Behälter 1 mit den Verteilern 8 und 9 und der Abdeckung 7 bzw. befestigt werden. Dies ermöglicht die Möglichkeit, verschiedene beheizte Flächen bei unterschiedlichen Temperaturen zu erhalten und die Kosten für eine beträchtliche Menge an Strom und Wärme sparen, vor allem für die Beheizung von Häusern und anderen Gebäuden, in denen Menschen nicht ständig in allen beheizten Räumen.

Betrieb der Heizungsanlage verbunden Versorgungsleitung 15 zu der Düse 14 und der Rücklaufleitung an der Armatur 11 des äußeren Behältergehäuses 1, 1 oben in Absatz beschrieben.

Das Heizsystem Hauptsteigleitung 24-8 und die Rücklaufleitung 13 zu der Düse angebracht 9 mit Wasser durch das Ausdehnungsgefäß 33 und arbeitet in ähnlicher Weise gefüllt werden. Kommen durch die Anschlüsse 9 und 10 in dem unteren Behälter 4 Innentank 2 Das gekühlte Wasser aus der Rücklaufleitung 13 der Heizungsanlage heizt die unteren 6 Heizelement leichter und tritt in 5, um den oberen Behälter wird die obere erwärmte Erwärmung weiteres Element 6 und durch die natürliche Zirkulationsdruck Rohr 8 strömt in den Riser 24.

Gleichzeitig mit der Erwärmung des Wassers in den beiden unabhängigen Systeme der Heizung zirkulierende und eine kombinierte Warmwasserbereiter und liefert Luftheizung, umlaufende in den Raum zwischen der Innenfläche des Außengehäuses 21 und der Gehäuseabdeckung 22 und die äußere Oberfläche eines beheizten Körpers, der nach dem durch die Öffnungen in die Raumheizung 23 26 und wie oben in Anspruch 1 beschrieben.

3. Wasserheizung für Warmwasser in den akkumulativen und Strömungsregime

In der Sommerzeit, wenn die Erwärmung nicht erforderlich ist, und die zweite Kombination Wassererhitzer Schaltung und kann auch die Verbindungsanordnung zu verwenden, in diesem Fall verwendet werden und Warmwasser Systemdiagramm in Abbildung Wasser für die Warmwasserversorgung zu erhitzen, und die geeignetste 4 .

Düsen 9 und 14 in diesem Fall 18 Topfen geschlossen sind, 25 das Rohr zu Rohr 8 und dem Rohr 27 zu der Düse 11. Die Löcher 23 und 26 in dem Deckel 22 des Außengehäuses 21 ist abnehmbar verschlossen verbunden ist Isolierung 30 Wärmeverlust an die Umwelt zu reduzieren, und welche angebracht ist, und zwischen der Außenfläche des Gehäuses und der Innenfläche des äußeren Gehäuses 21.

Das Loch 16 und der Leitung 17 geöffnet und eine kombinierte Warmwasserbereiter und arbeitet als eine einzelne Schleife, mit zwei möglichen Eintritt von erwärmtem Wasser aus dem Boden des Behälters zwischen der inneren Oberfläche des äußeren Behälterkörpers 1 und der Außenfläche des Innenbehälters 2 in den unteren Behälter 4 Innenbehälter 2 ausgebildet ist, um Zusatzheizung:

wie gut / Rohr 18 mit der Düse 17 entfernt ist;

b / Stecker 18 mit der Düse 17 entfernt ist, und er wurde durch ein Rohr 19, eine untere Öffnung verbunden, die über den Heizelementen 6 angeordnet ist, in dem Boden des Gehäuses Vorheizen von Wasser bereitstellt. Diese Ausführungsform ist bevorzugt, da in diesem Fall in dem äußeren Tank 1 der Höhe der unteren Öffnung des Rohrs 19 an der Außenfläche des Innenbehälters 2 ist Luft, die die Zeitdauer von dem Moment reduziert, wenn die Heizelemente 6 einen Verbraucher heißes Wasser zu erhalten, und macht es die Temperatur der anfänglichen eine Zeit stabiler.

Bei Anordnung in Abbildung kombiniert 4, Wasser und Heizung liefert:

1 / Heizung große Mengen an Wasser für die Warmwasserversorgung und Akkumulationsmodus auf eine vorgegebene Temperatur, die durchgeführt wird, wie in Absatz 1.1 beschrieben;

2 / Wasser-Heizung für die Warmwasserbereitung in einem Strömungsmodus bei der Kaltwasserzulauf des Speichertanks 28, die, wie in Absatz 1.2 beschrieben, durchgeführt wird;

3 / Wasser-Heizung für die Warmwasserbereitung in einem Strömungsmodus bei der Kaltwasserzulauf der Wasserleitung 12, die, wie in Absatz 1.3 beschrieben, durchgeführt wird.

Wenn in den Fällen 2 und 3 hat der Verbraucher durch eine Temperatur / elektrische Steuerung voreingestellt nicht gezeigt worden / er Warmwassertemperatur und Pre-fähigen muss, und die kombinierte Wasser-Heizung hat der Verbraucher die Möglichkeit, das Mischventil zu öffnen 40 sofort heißes Wasser benötigt ihn Temperatur und bei minimalem Stromverbrauch, der im Vergleich mit Analoga ein wichtiger Vorteil ist.

Der Bau eines kombinierten Wasser- und Luftheizung sorgt für eine reduzierte Bildung von Ablagerungen auf den Heizelementen, vor allem, wenn sie in heißem Wasser-Modus arbeitet, dass Sie ihre technischen und betrieblichen Eigenschaften zu verbessern ermöglicht. Die Reduzierung Skalierung wird dadurch erreicht, dass die Heizelemente in Reihe entlang dem Wasser und in verschiedenen Höhen Warmwasser für die Warmwasserversorgung, angeordnet Bereitstellung, so dass sie arbeiten in einem anderen Temperaturbereich und Skalierung auf den Heizelementen, Vorerwärmung des Wassers Bereitstellung in einem viel geringeren Ausmaß gebildet wird.

Ein wichtiger Vorteil der kombinierten Warmwasserbereiter und kann es für akkumulative Strömung und Heizungswasser für die Warmwasserversorgung zu verwenden, ohne Umrüsten, der den Benutzer in jedem Fall auf die gewünschte Temperatur ermöglicht es nur die Wassermenge, die es braucht. Dies verbessert die technischen und wirtschaftlichen Eigenschaften des kombinierten Wasser- und Luftheizung, wie es der Benutzer jederzeit haben die richtige Menge an heißem Wasser erlaubt, seine Heizung möglichst geringe Menge an Energie zu verbringen.

Die Vorteile der vorgeschlagenen Kombination von Wasser und Luftheizung sind:

1 / Multifunktionalität, die die unterschiedlichen Bedürfnisse der Kunden mit dem gleichen Gerät ermöglicht;

2 / die Nutzung von Heizung und Warmwasser-Systeme mit natürlichen Zirkulation des erwärmten Wassers;

3 / die Fähigkeit, schnell arbeiten Heizungs- und Warmwasseranlagen zu beginnen, die für erhebliche Einsparungen bei den Brennstoff- und Energieressourcen ermöglicht;

4 / verkleinerten Maßstab Bildung auf den Heizelementen;

5 / Anwesenheit einer Reihe von Energiesparbetriebsarten;

6 / Gelegenheit ohne Nachjustierung der Akkumulation oder momentane Warmwasser jederzeit und haben die richtige Menge an heißem Wasser zu verwenden, dessen Heizung minimal mögliche Menge an Strom oder Kraftstoff zu verbringen;

7 / Kann als Einkreis oder Zweikreis-Heizung für Heizung und Warmwasser-Systeme verwendet werden;

8 / Fähigkeit, eine Vielzahl von Kühlmittel zu verwenden;

9 / maximale Nutzung in allen Betriebsarten der natürlichen Zirkulationsdruck, was Energie spart und sorgen für Zuverlässigkeit im Betrieb;

10 / Geschwindigkeit und den Komfort der Bereitstellung und Übersetzung in einer der erforderlichen Betriebsbedingungen und in der Transportstellung;

11 / die Fähigkeit, in nahezu jeder Umgebung zuverlässig und wirtschaftlich Heizung und Warmwasserversorgung zu schaffen, einschließlich der Fälle von Unterbrechungen in der Versorgung mit Leitungswasser oder das Fehlen von fließendem Wasser.

Somit ermöglicht die kombinierte Wasser- und Luftheizer Design verschiedene Betriebsarten bei konstantem Basismodul mit minimaler Umschaltung. Auf diese Weise können Sie erfolgreich die unterschiedlichen Bedürfnisse der Menschen gerecht zu werden und deutlich Material- und Arbeitskosten im Vergleich mit der Herstellung und dem Betrieb der bekannten Analoga zu reduzieren.

Die vorgeschlagene Kombination von Wasser und Luftheizung kann zu Hause und bei der Arbeit und verwendet werden, um eine gute Lebensbedingungen für die allgemeine Bevölkerung, erhebliche Einsparungen von Energieressourcen zu gewährleisten, um die Größe zu reduzieren und die Zuverlässigkeit von Geräten und Anlagen Mikroanlagen, Heizung und Warmwasser zu verbessern, und eine effizientere Nutzung von Industrie-, Verwaltungs- und Wohnbereiche, vor allem in Wohngebäuden und Objekte, in denen das Problem besonders akut ist.

Tests Prototypen der kombinierten Wasser- und Luftheizungen gemacht haben, ihre hohe Effizienz gezeigt.

FORDERUNGEN

1. Eine kombinierte Wasser-Heizung und ein Körpergehäuse Heizmitteln des Mediums umfasst, die Kaltwasserversorgung und Warmwasserableitung, Lufteintritt und -austritt System, einem geschlossenen Behälter zusätzlicher Heizelemente und zusätzliches Medium Heizmedium, dadurch gekennzeichnet, dass die zusätzlichen geschlossenen Behälter Heizmedium mit einer Trennwand Teilung des Behälters in zwei kommunizierenden Behältern, von denen jede befestigt sind mittels zusätzlicher Erwärmung des Mediums vorgesehen ist, wobei die Behälteranschlüsse für kaltes Wasser und heißes Leitungswasser hat.

Und 2. Warmwasserbereiter nach Anspruch 1, dadurch gekennzeichnet, daß sie mit einer Batteriebank an das Mantelrohr und der Kaltwasserzufuhrleitung des Warmwasseraustrittsgehäuse zum Verschließen diese Rohre verbunden vorgesehen ist, in dem Bereich zwischen ihren Befestigungsstellen mit einer Einrichtung an der Auskleidung Mischer und Speicher.

Und 3. Warmwasserbereiter nach Anspruch 1, dadurch gekennzeichnet, daß der Boden des Tanks für zusätzliche Erwärmung des Mediums ein Loch zur lösbaren Verbindung von Rohren ist, die Bodenöffnung, die oberhalb des Mediums Vorwärmtemperatur liegt, der in dem unteren Teil des Gehäuses angeordnet.

Und 4. Warmwasserbereiter nach Anspruch 2, daß zwischen der Außenfläche des Lagertanks und der inneren Oberfläche seiner Isolierbeschichtung angeordnet Kanälen für den Durchgang von erwärmter Luft aus und mit Mitteln versehen ist, die Luftströmungsrate zu steuern.
