Erfindung
Russische Föderation Patent RU2228489

Wirbelofen

Wirbelofen

Name des Erfinders:. Fokin GM; Sharapov MA. Puzyrev EM. Komogorov GP. Flüssiges OI. Vichkapov Uhr
Der Name des Patentinhabers: Joint-Stock Company "Production Association Biyskenergomash"; Komogorov Galina; Eugene M. Puzyrev
Korrespondenzanschrift: 659303, Altay, Biysk Street. P. Merlin, 63, JSC "PO Biyskenergomash"
Startdatum des Patents: 2001.08.10

Die Erfindung kann in Industrie- und Kraftwerkskessel brennt Schale, gehackte Gemüse, Öl und Holzabfälle oder feste Brennstoffe verwendet werden. Dralleinsatz weist mindestens eine geschirmte Wirbelverbrennungskammer und einer Nachbrennkammer verbunden gazoperepusknym Fenster, die in Richtung der Verbrennungskammer gerichtet Drallvorsprung eingerahmt ist aerodynamische Größe von 100-200 mm und die Querabmessung-Verhältnis der Verbrennungskammer des Wirbel seiner Tiefe 2 -6, und die Querabmessung der Verbrennungswirbelkammer-Durchmesser-Verhältnis von 1.4-5 gazoperepusknogo Fenster, mit dem Diffusor Brennstoffzufuhr Ejektor endet mit der Freisetzung an der Vorderwand des Verbrennungswirbelkammer in einem Abstand von nicht weniger als 100 mm vom Boden nach unten geneigt angeordnet und an der Wurzel orientierte Gruppe die ersten Strahldüsen entlang der unteren erzeugenden Wirbelbrennkammer angeordnet, wobei die erste Blasdüse schräg nach oben gerichtet orientierte 30-45º und der Wurzel der zweiten Gruppe von Strahldüsen an der Rückwand der Brennkammer angeordnet ist und wirbeln tangential an die aerodynamische Vorsprung gazoperepusknogo Fenster darüber hinaus ist das Verhältnis der Querschnittsflächen der Auswerfer Brennstoff und Blasdüsen jeder Gruppe zu 1,25-2 gleich, und das Verhältnis des Hochgeschwindigkeit in ihnen ist jeweils gleich 0,8-0,5 und einem Gasbrenner. Der Wirbelbrenner kann zwei Wirbelbrennkammer umfassen und zwischen der Nachbrennkammer. Der Gasbrenner in einer Brennkammer oder Wirbel in der Nachbrennkammer und dem Verbrennungsfeuerstelle in Richtung der Wirbelkammer geneigt angeordnet. Mit dieser Wirbelofen wird das Design zu vereinfachen, Wirkungsgrad der Verbrennung, erhöhen die ökologische Sicherheit des Ofens zu verbessern.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf ein Energiesystem und kann in Industrie- und Kraftwerkskessel brennt Schale, gehackte Gemüse, Öl und Holzabfälle oder feste Brennstoffe verwendet werden.

Bekannte Feuerungen des Kessels [1, Abb. 8-21, 8-22], als geschirmte Nachbrenner und Zyklonofen Erweiterungen, es in jedem Entgasen Fenster verbunden entworfen. Die Zyklonofen Verlängerung Form komplex gekrümmte Bildschirme und haben eine tangentiale Ausblasdüse.

Dieser Ofen dank der Ofen Erweiterungen Zyklon, bietet eine komplette Treibstoffverbrauch. Allerdings hat sich der Ofen nicht eine breite Anwendung gefunden. Der Zyklonofen Erweiterung verwendet Hochtemperatur-Heizprozess mit flüssigen Schlackeentfernung, so gibt es eine erhöhte Emission von umweltschädlichen Stickoxiden, Schwefeldämpfe und Mineral Teil (Esche).

Bekannt zyklonischen Verbrennungsvorrichtung mit vorge Öfen [2, p. 7], das sind teuer, schwierig herzustellen und zu reparieren, weil slozhnoizognutymi Bildschirme gebildet. Besonders komplizierte Konstruktion haben Entgasen Box konkaven Inneren des Ofens Erweiterung Bildschirme hergestellt.

Aus dem Stand der Technik am nächsten in technischen Wesen der beanspruchten Vorrichtung als Prototyp ausgewählt, ist ein Wirbelbrenner [3]. Whirlpool Einsatz gebildet und Einstellungsbildschirms. Es hat eine Blasdüse und einen Gaskasten in der Stirnwand befindet, die Querabmessungen der Brennkammer übersteigt die Tiefe, das heißt der Abstand zwischen den Stirnwänden. Der Wirbelbrenner enthält Partikel Kreislauf mit einer Trennvorrichtung, Feeder-Partikel und Heizflächen. Für die Wirbelbrennkammer Nachverbrennungskammer. Flue-Box hat eine einfache Konstruktion - als Loch gestaltet.

Dieser Ofen hat ein einfaches Design und ermöglicht es dem Wärmetauscher aufgrund der starken Nutzung sauberer Niedertemperaturerwärmungsprozess.

Die Nachteile sind die Komplexität des Prototyps aufgrund des Vorhandenseins von Partikeln Schaltung und der geringe Wirkungsgrad der Kraftstoffverbrennung aufgrund der Möglichkeit seiner Sinter- und feine Aschenpartikel zirkulierende dogorevshih nicht, da es nicht für die Hinterlegung und zur Aufrechterhaltung der Strömung von Kraftstoff in die Wirbelofen in Suspension liefert. Darüber hinaus hat der Stand der Technik nicht eine Erhöhung in der Tiefe und Leistungssteuerung des Ofens bereitzustellen.

Die vorliegende Erfindung ist eine Vereinfachung der Konstruktion, die Kraftstoffeffizienz zu verbessern und stellt ferner die Möglichkeit, die Tiefe und Leistungssteuerung des Ofens erhöht wird.

Diese Lösung wird die folgende technische Ergebnis liefern: eine Erhöhung der Umweltsicherheit durch eine vollständigere Verbrennung des Kraftstoffs durch eine Verbrennung Brennstoffpartikel in Suspension Bedingungen zu schaffen, das optimale Verhältnis von Kosten zwischen der Explosion und zwei Auswerfer Gruppen Strahldüsen vereinfachen das Design und die Schaltung, die die Luft geblasenen Wirbel Ofen mit Strom versorgt.

Diese Aufgabe wird dadurch gelöst, dass der Dralleinsatz mindestens eine abgeschirmte Kammer vortex Verbrennungs umfasst und der Nachbrennkammer verbunden gazoperepusknym Fenster, die in Richtung der Verbrennungskammer aerodynamische Wirbel Vorsprung 100-200 mm gerichtet eingerahmt ist. Eine Wirbelbrennkammer Quermaß Verhältnis in ihrer Tiefe ist 2-6, und die Querabmessungsverhältnis A Verbrennungswirbelkammer zu dem Durchmesser D des Fensters gazoperepusknogo 1.4-5, wobei die Kraftstoffzufuhr Auswerfer Diffusors mit dem Auslass an der Vorderwand angeordneten Enden Verbrennungswirbelkammer in einem Abstand von nicht weniger als 100 mm über dem Boden, nach unten geneigt und orientiert an der Wurzel der ersten Gruppe von Düsen Explosion entlang der unteren Erzeugung von Verbrennungswirbelkammer gesetzt, wo die ersten Strahldüsen nach oben gerichtet in einem Winkel von 30-45º und orientiert an der Wurzel der zweiten Gruppe von Blasdüsen an der Rückwand der Brennkammer und Drall tangential zur aerodynamischen gazoperepusknogo Fensterleiste gerichtet ist, darüber hinaus ist das Verhältnis der Querschnittsflächen des Auswerfers und jeweils Kraftstoffzuführdüse Gruppe 1,25-2 Explosion und Gebläsedrehzahlverhältnis gleich die auf 0 jeweils gleich ist, 8-0,5.

Der Wirbelbrenner und enthält einen Gasbrenner. Vortextyp Ofenleistung legt nahe, dass sie zwei Verbrennungs- und Wirbelkammern dazwischen angeordneten Nachbrennkammer, der Gasbrenner in der Brennkammer angeordnet sein kann oder der Wirbelkammer Nachverbrennung, und ist mit dem Verbrennungsherdwirbelkammer oder Nachbrenner geneigt.

Durch den Einsatz von Verbrennungswirbelkammer mit großen Querabmessungen kann seine Konstruktion zu vereinfachen.

das Verhältnis von Querschnitten und die Sätze der Kraftstoff verbrennt in Suspension Aufgrund der Richtstrahldüsen vorgeschlagen Brennstoffzufuhr Auswerfer Brennstoffversorgung, ohne Anbackungen. An diesem Ort gazoperepusknom Fenster in Richtung der Projektionsaerodynamische Wirbelbrennkammer von 100-200 mm und die Verbrennungsleistung der Wirbelkammer mit einem Verhältnis von quer zu seiner Tiefenabmessungen gleich 6,2, und verringert die Kraftstoff Mitreißen von feinen Teilchen gerichtet. Somit verbessert die Wirbelbrennraumgestaltung, die Effizienz der Verbrennung.

Die vorgeschlagene Umsetzung des Wirbelofens von zwei Wirbel Brennkammern und zwischen der Nachverbrennungskammer gelegen erhöht die Leistung des Ofens und ermöglicht seine tiefe Regulierung. Zusätzlich wird der Gasbrenner in den Wirbelofen als Backup eingeführt, um die Zündung Kraftstoff verwendet, während es in der Drall der Verbrennungskammer und der Nachbrennkammer angeordnet sein. Dadurch wird eine erweiterte Funktionalität verfügt über wirbelnden-Ofen, und eine schnellere Behandlungs am Startzyklus.

Eine vergleichende Analyse des Standes der Technik durch Peers vorgelegt, führt zu dem Schluss, dass die beanspruchte technische Lösung, die das Kriterium der "Neuheit" erfüllt.

Wirbelofen

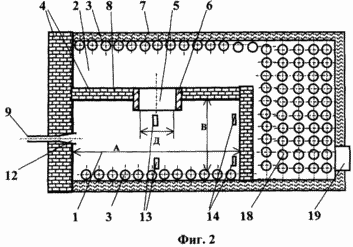

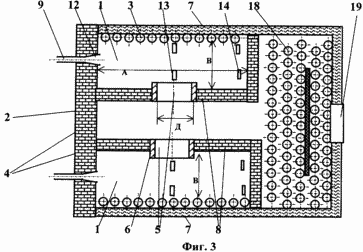

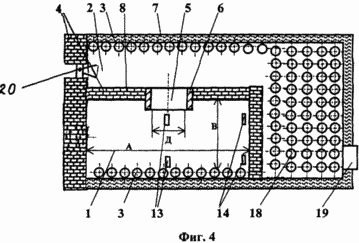

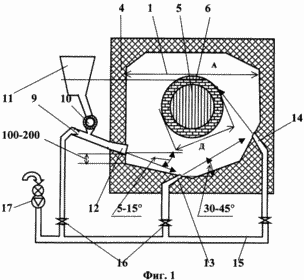

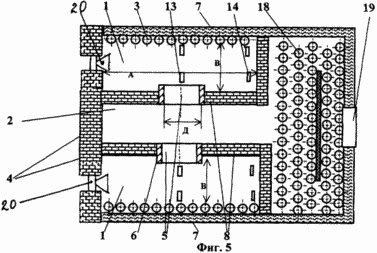

1 schematisch eine vertikale Schnittansicht und Figur 2 - eine Draufsicht auf die vorgeschlagene Drallbrennkammer. Figur 3 zeigt ferner einen Horizontalschnitt des vorgeschlagenen Ausführungsbeispiels in die Wirbelofens mit zwei Verbrennungskammern. 4 zeigt einen Schnitt durch eine vorgeschlagene Drallbrennkammer durch die Nachbrennkammer gelangt in den Gasbrenner angeordnet, Abbildung 5 zeigt ferner einen Schnitt durch den Brennergas in einer Verbrennungskammer befindet Wirbelwirbelofen in einer Ausführungsform mit zwei Wirbelbrennkammern vorgeschlagen.

Whirlpool firebox umfasst mindestens eine Wirbelbrennkammer 1 und der sekundären Verbrennungskammer 2. Diese Kammern gebildet werden und Einstellan 3 4 verbunden sind gazoperepusknym Fenster 5 mit einem aerodynamischen Lippe 6. Strukturell sind die Kameras 1, 2 an dem äußeren Ende begrenzt sind 7 und die inneren Trennwände 8 .

Whirlpool Ofen hat Hilfssysteme. Kraftstoffsystem mit Kraftstoffversorgungs Auswerfer 9, eine Zuführung 10 und Fülltrichter 11 ist mit dem Kraftstoffwirbelverbrennungskammer 1 durch den Diffusor 12. Das Luftzufuhrsystem hat eine Gruppe von ersten 13, zweiten 14 Düsen Explosion, Kraftstoff Auswerfer 9, einen Diffusor 12, die Kanäle 15, Dämpfer 16 und das gemeinsame Gebläse und 17 und ist mit dem Drall der Verbrennungskammer 1 verbunden ist das Kühlsystem und das Abgasrohr enthält Konvektionsheizfläche des Kessels 18 und dem Austrittsfenster 19. Sie sind mit der sekundären Verbrennungskammer 2 verbunden.

5 Gazoperepusknoe gerahmte Fenster in Richtung der Wirbel Brennkammer 1 mit einem aerodynamischen Vorsprung 6 100-200 mm. Die aerodynamische Ausstülpung 6 verringert die Entfernung von feinen Teilchen, einschließlich nicht dogorevshego Kraftstoff und die vorgeschlagene Konstruktion kann von der typischen Bogenmauerwerk Keil Schamottsteines hergestellt werden, die stark die Konstruktion des Ofens erleichtert. Der Vorsprung ist ineffizient mindestens 100 mm, 200 mm und schwieriger aus Standardkeil Ziegel herzustellen.

1-5 sind angegeben: A - die Querabmessung der Kammer Verbrennungswirbel; In - Tiefe Verbrennungswirbelkammer; D - Durchmesser gazoperepusknogo Fenster.

Querdimension Verhältnis Wirbelbrennkammer 1 in seiner Tiefe, das heißt der Abstand zwischen ihren Seitenwänden der Bedingungen 2-6 eine gute Retention der Feinabtrennung und die Anordnung der erforderlichen Fähigkeiten gemacht, um die Niedertemperatur-Rauch Bildschirme Flächenkühlung 3. Somit ist das Verhältnis zu verarbeiten, weniger als 2 wegen der großen Axialgeschwindigkeit in den Wirbel nicht gewährleistet eine gute Retention Partikel in der einfache Aufbau des gazoperepusknogo Fenster 5. zusätzlich die Wirbelbrennkammer 1 mit einer großen Tiefe schlecht passt in das Profil der Kessel vorgeschlagen. Für typische Brennstoffvolumenverhältnis Brenn und der Größe 5-6 als geschätzte Berechnungen zeigen, die gesamte Kühlfläche 3 Bildschirme können 7. Außerdem auf der äußeren Oberfläche der Wand platziert werden, ist diese Bedingung erfüllt, während die Niedertemperatur-Verbrennungsprozess zu gewährleisten, selbst für hochkalorische Brennstoff.

Somit bezüglich vorgeschlagenen Größen 2-6 kann für jedes Kraftstoffwirbel Ofen eine einfache Konstruktion verwendet werden: straight-Bildschirme, und nur an der äußeren Stirnwand 7 der Wirbelbrennkammer 1 und der feuerfesten Ziegelmauerwerk Trennwand 8 mit 5 gazoperepusknym Fenster gebildet.

Ein Querabmessung Verhältnis der Verbrennungswirbelkammer 1 mit dem Durchmesser D gazoperepusknogo Fenster 5 1.4-5 gewählt wird, so dass Sie den Wirbelofen mit unterschiedlicher Kapazität zu entwerfen und herzustellen.

Aus dem Diffusor 12 eine nach unten gerichtete Neigung zu haben, eingeladen, in einem Abstand von nicht weniger als 100 mm von dem Herd des Ofens. Die Steilheit des Weges Brennstoffzuführung ermöglicht die Versorgungssystem bei niedrigen Lasten und dessen Anstieg über den Ofenherd ermöglicht Ansaugen der heißen Rauchgase für die Eingangsluftkraftstoffstrahl, dessen schnelle Erwärmung und die Zündung, das heißt, Es verbessert die Effizienz der Verbrennung.

Die Ausrichtung des Kraftstoffstrahls an den Wurzeln der ersten Gruppe von 13 Blasdüse, die Richtung der Düse nach oben in einem Winkel von 30-45 und Orientieren der Wurzel 14 der zweiten Gruppe von Blasdüsen tangential zur aerodynamischen Vorsprung 6 stellt Kraftstoffströmungs maintenance in Suspension, es schließt Sintern und verbessert den Wirkungsgrad und die Kraftstoffverbrennung. Die Richtung der zweiten Gruppe Düsen 14 tangential zur aerodynamischen Nase 6 auf der einen Seite des Blasens, beseitigt die direkte Emission von Strömungs gazoperepusknoe Fenster 5, auf der anderen Seite stellt die maximale Länge des Strömungsweges von der Reise zurück zu der Vorderwand des Feuerraums, d.h. die besten Voraussetzungen für in der Schwebe zu verbrennen.

Vorgeschlagenen Querschnittsflächenverhältnis von der Kraftstoffversorgung des Auswerfers 9 und jede Gruppe von Düsen und Treib 1,25-2 Einblasen Geschwindigkeiten jeweils 0,8-0,5 Produkt behält die gleiche Geschwindigkeit auf der Schnittfläche, d.h. Sprengkosten. Luftwiderstandsbeiwert Auswerfer Brennstoffzufuhr deutlich höher als die von Luft Strahldüsen. Durch die Abnahme der 0,8-0,5 mal Geschwindigkeiten weht, können Sie die Druckverluste in den Brennstoffversorgung Ejektordüsen ausrichten und ihre Arbeit sprengen und die Gesamt Lüfter 17 ohne die Steuerung 16 liefern die Flügel, die die Schaltung Wirbelofen vereinfacht.

Auf der anderen Seite, indem Brennstoff und halten es in einem suspendierten Zustand Brennen ist es wünschenswert, die gleichen Abschnitte der Versorgungs BV haben. Dies sorgt für eine Verringerung von 1,25 bis 2 mal Querschnittsfläche der Blasdüsen.

Die anfängliche Temperaturregime durch die Zündung des Gasbrenners 20 geschaffen (1), in der Verbrennungswirbelkammer angeordnet und mit dem Herd Verbrennungswirbelkammer geneigt ist. Im Fall von brennbaren Abfallgasbrenner in der Nachbrennkammer 20 (Figur 4) dient und sich um eine vollständigere Verbrennung von brennbaren Gasen aus der Verbrennungskammer kommende Wirbel. Bei jeder Art von Anordnung Gasbrenner, und es kann als Backup-Brennstoff-Brenner dienen.

Dralleinsatz, wie in Abbildung 3 gezeigt, kann zwei Wirbelbrennkammer 1 und befindet sich zwischen der Nachverbrennung 2. Mit zwei Wirbelkammern der Brennkammer bietet Unterkunft für eine große Fläche Bildschirme 3 an den Außenwänden 7, ermöglicht zumindest zweimal erhöht die gesamte Stärke und Tiefe der Regulierung Wirbelofenlast. In dieser Konfiguration 20 der Wirbelofengasbrenner oder kann in der Nachbrennkammer (4) oder die Gasbrenner angeordnet werden kann in jeder Wirbelbrennkammer angeordnet sein (5).

Für weitere Wirbelgasrohrofenrauch installiert gehen konvektive Heizflächen des Kessels 18 und dem Austrittsfenster 19.

Angeboten Wirbelofen arbeitet wie folgt.

Aufgrund der tangentialen Zuführung von Blasluft durch den Auswerfer 9 und die 13 Kraftstoffzuführdüse Gruppen, 14 Explosion in der Wirbelbrennkammer 1 durch den äußeren 7 und 8 der Trennwand ausgebildet ist, und Einstellan 3 4 organisiert Wirbelströmung. Im Betrieb des Ofens aufgrund von Zentrifugalkräften, seitlichen Abmessungen der Verbrennungskammer 1 erhöht und verwirbeln aerodynamische Rückhaltevorsprung 6 kommt Kraftstoffteilchen in einem schmalen Wandzone Brennen vor dem Schleifen und hohem Abbrand in dem rotierenden Gasstrom. Lage der Düsen 13, 14 und der Bodenbereich des Hebezeuges, das heißt eine Absetzzone und die Ablagerung von Partikeln aus einer Strömung, verbessert die Effizienz der Rückhaltung der Teilchen und der Rotationsphasenströmungswiderstand, ohne die Luftstoß Rate übermäßig erhöht wird.

Auch für das über eine Speise 10 gleichmäßig dosiert Kraftstoff Prozess aus einem Trichter 11 bläst. Kraftstoff wird dem Kraftstoffzufuhr Auswerfer 9 in der Wirbelbrennkammer 1 zugeführt durch den Diffusor 12. Die Erhöhung des Drucks in dem Diffusor 12 und einem Hochgeschwindigkeits-Strahlstrom in dem Kraftstoffzufuhr Auswerfer 9, schließt die umgekehrte brechen heißen Rauchgase in dem Kraftstoffströmungspfad, wenn die Druckpulsation in der Verbrennungskammer. Somit ist die vorgeschlagene Kraftstoffversorgungssystem eine stetige Zufuhr von Kraftstoff bereitstellt, Verbrennungsschwingungsmoden mit hoher Entfernungs nicht dogorevshih Partikel eliminiert, dh Es verbessert die Effizienz der Verbrennung.

Die Wärme, die während der Verbrennung freigesetzt wird, wahrgenommen Kühl Bildschirme 3, die den Betrieb bereitstellt, ohne Sinterofen und Kraftstoffverluste. Die gesamte Kühlbereich 3 Bildschirme, die für Niedertemperatur-Ofenprozess kann 7 an einer Stirnwand untergebracht werden.

Rotierende Strom von Verbrennungsgasen und feinen Partikeln gazoperepusknoe durch das Fenster verlässt 5 2. Aerodynamik- Nachbrennkammer 6 schneidet eine Projektion und kehrt in den Ofenumfangsstrom, der mit den meisten Teilchen gesättigt ist und verringert deren Entfernung. Nach der Nachbrennkammer 2 wird die Verbrennungsprodukte Strom passiert die Heizfläche 18 und kühlt sie durch das Austrittsfenster 19 aus dem Kessel entfernt wird.

Nach den Ergebnissen einer Patentrecherche wird die vorgeschlagene Wirbelofen wurde nicht gefunden, und der Ofen-Design sollte im Stand der Technik nicht explizit sein, da es sich auf die Ergebnisse der zahlreichen praktischen und experimentellen Erprobung und Design Ausarbeitungen basiert, und somit ist die vorliegende Erfindung hat die "erfinderischen Tätigkeit".

Die Fähigkeit der Erfindung "Wirbelbrenner" durch die Beschreibung Analoga Beschreibung der Erfindung bestätigt wird, die technischen Unterlagen des Antragstellers: Bericht 04.374.00.00 Sicherheitsrat, 04.365.00.00 SB, SB 04.3800.000, 04.350.00.00 SB, SB 04.3900.000, 00.8022.516 Sicherheitsrat auf Balance-Tests Kessel DTG E 14-2,1-350 mit Wirbelbrennkammer 00.8022.516 Sa im Heizraum Uryupinsk Meza installiert auf der Schale zu arbeiten.

Testergebnisse: sichtbare Asche, Brennen, CO mit voller brennenden Schale, wenn Gas Analysator DELTA 2000 Messung ist innerhalb der zulässigen Grenzen der Anforderungen der relevanten Dokumente TU 24,118-94

Verwendung Ofen die vorgeschlagene vortex verglichen mit dem Stand der Technik [3] ist es möglich, das Design, die Verbesserung der Effizienz der Kraftstoffverbrennung, und stellt ferner die Möglichkeit der Erhöhung Ofens und tiefen Leistungsregelung, sondern auch ökologische Sicherheit des Ofens zu erhöhen, zu vereinfachen.

LITERATUR

1. Sidelkovsky LN, VN Yurenev Dampferzeuger von Industrieunternehmen, - M: Energia 1978.

2. Kotler VR Spezielle Ofenleistung Kesseln. - M: Energoatomisdat 1990.

3. Patent RU N 2132512, F 23 C 5/24, publ. 06.27.99, Bul. №18.

FORDERUNGEN

1. A Wirbelbrenner mindestens ein geschirmtes Wirbelverbrennungskammer umfaßt und eine Nachbrennkammer verbunden gazoperepusknym Fenster, die in Richtung der Verbrennungskammer Drallvorsprung aerodynamische Größe gerichtet eingerahmt 100-200 mm und die Querabmessung-Verhältnis der Verbrennungskammer des Wirbels zu ihrer Tiefe ist 2-6, und die Querabmessung der Verbrennungswirbelkammer-Durchmesser-Verhältnis von 1.4-5 gazoperepusknogo Fenster, mit dem Auswerfer Diffusors Kraftstoffzufuhr endet bei der Freisetzung an der Vorderwand des Verbrennungswirbelkammer in einem Abstand von nicht weniger als 100 mm von dem Herd, nach unten geneigt und an den ersten Wurzelgruppen Blasdüsen entlang der unteren Erzeugungswirbelbrennkammer angeordnet ist, wobei die erste Blasdüse nach oben bei 30-45º Wurzel und der zweiten Gruppe von Blasdüsen an der Rückwand der Verbrennungskammer und der Wirbel tangential gerichteten angeordnet in einem Winkel gerichtet orientierte gazoperepusknogo Vorsprung zum aerodynamischen Fenster ferner ist das Verhältnis der Querschnittsflächen der Auswerfer Brennstoff und Blasdüsen jeder Gruppe zu 1,25-2 gleich, und das Verhältnis des Hochgeschwindigkeit in ihnen ist jeweils gleich 0,8-0,5 und einem Gasbrenner.

2. Ein Wirbelbrenner nach Anspruch 1, dadurch gekennzeichnet, daß sie zwei Wirbelverbrennungskammer umfasst und zwischen der Nachbrennkammer angeordnet ist.

3. Ein Wirbelbrenner nach Anspruch 1 oder 2, daß der Gasbrenner in einer Brennkammer angeordnet ist und dadurch gekennzeichnet, Drall der Verbrennungskammer Herd vortex geneigt.

4. Ein Wirbelbrenner nach Anspruch 1 oder 2, dadurch gekennzeichnet, daß der Gasbrenner in der Nachbrennkammer angeordnet ist.
