Russische Föderation Patent RU2137051
Gas-Heizungen
Name des Erfinders:. Kirilenko VN; Brule SO. Puchkov AV
Der Name des Patentinhabers: Gesellschaft mit beschränkter Haftung "Interbiznesproekt"
Korrespondenzanschrift: 656037, Barnaul, pr.Kalinina, 65, VV Ivanov
Startdatum des Patents: 1997.09.17
Eine Gasheizung kann in Heizungs- und Lüftungsanlagen eingesetzt werden. Die Verwendung mnogofakelnuyu flammenlos Brenner mit Düse, Keramik Strahlungsbrennerplatte Framing, mit Sekundärluft die Verbrennungsprodukte Mischkammer um die Nachbrennkammer befindet, wird die Nachbrennkammer durch die vorgenannte Düse ausgebildet und der Mischkammer ist ein Wärmeschild als Brenner. Die Erfindung stellt eine Erwärmung der Luft, indem sie es mit den Verbrennungsprodukten mit einem Mindestgehalt an CO und NOx in den Verbrennungsprodukten gemischt wird.
BESCHREIBUNG DER ERFINDUNG
Die vorgeschlagene Gasheizung Stift bezieht sich auf den industriellen Bereich der Wärmetechnik und kann in Heizungs- und Lüftungsanlagen eingesetzt werden.
Bekannte Design, das durch das Copyright-Zertifikat N 1513338. Die Heizung verfügt über einen Ventilator, einen Gasbrenner, Brennkammer und das Mischen von Verbrennungsprodukten mit Sekundärverdünnungsluft geschützt.
Ein Nachteil dieser Lufterhitzer ist, dass die gleichzeitige Zufriedenheit beider toxischen Komponenten (CO und NOx) in den MPC Anforderungen der Zuluft wird in einem engen Bereich vorgesehen (4-6 m / sec.) Die Luftgeschwindigkeit in die Brennkammer durch die perforierten Plattenlöcher Verbrennungsstabilisatoren eintritt.
Bekannte Wärmequelle zum Heizen der dezentralen Produktion und Nebenanlagen konzipiert, mit einem Gehäuse, einen Ventilator, einen Gasbrenner, die mit Luftüberschuss-Faktor weniger als ein um niedrigere Verbrennungstemperatur und verringern die Bildung von NOx. Nachverbrennung brennbarer Bestandteile Sekundärluft bei einer niedrigeren Temperatur verdünnt, tritt auf dem Katalysator am Ausgang der sekundären Mischkammer eingebaut. Der Nachteil dieses Wärmeerzeugers ist die geringe Zuverlässigkeit der katalytischen Nachverbrennung von brennbaren Bestandteilen in den Verbrennungsprodukten, die Lebensdauer - 4000 Stunden, die nicht mit der Luftheizung von toxischen Produkten unvollständiger Verbrennung von Gas auszuschließen berührt. (Siehe. Die katalytische Wärmequelle Gas CTG-75g, Fact Sheet N 90-71, eine Reihe von 64.01.84, das Forschungsinstitut für wissenschaftliche und technische Information und Technik-Economic Research Staatlichen Plankommission der usbekischen SSR, 1990).
Zweck des Gasherd Kontakt vorgeschlagen - Erwärmung der Luft zu schaffen, indem sie mit den Verbrennungsprodukten mit einem Mindestgehalt von CO und NOx in Verbrennungsprodukten vermischt werden.
Diese Aufgabe wird dadurch gelöst, daß das Gas in der Gasheizung mnogofakelnoy Strahlungsbrenner mit einer großen Anzahl von kleinen Durchmessers Keramiktunnel (Tunnel 200) vorgesehen verbrannt wird.
Es ist bekannt, dass, um Stickoxidgehalt in den Verbrennungsgasen in der Praxis die folgenden Verfahrensbeispiele umfassen zu verringern: das Verbrennen von Gas mit geringem Luftüberschuß 1,02-1,05, Erniedrigen der Temperatur in der Verbrennungszone der Verbrennungsprodukte Rezirkulation, Einspritzen von Dampf oder Wasser, ein mehrstufiges Verbrennungs Kraftstoff; Reduzieren der Verweilzeit der Verbrennungsprodukte in der Hochtemperaturzone.
Mnogofakelnoe Brenngas ist korotkofakelnym, dh verschiedene niedrige Verweilzeit der Verbrennungsprodukte im Hochtemperaturflammenzone. Somit aufgrund der Übertragung von mehr als 50% der während des Verbrennungsgas - Wärmestrahlung von der Oberfläche der Keramikglühkerze Tunnel freigegeben , die nicht über 1000 ° C erhitzt werden, die stark den NOx - Gehalt ohne spezielle oben aufgeführten Verfahren reduziert.
 |
 |

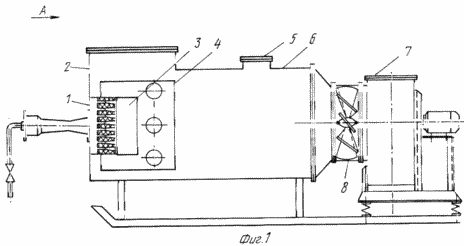

Fig. 1 ist eine perspektivische Ansicht einer Gasheizung; Abbildung 2 - 1 A der Figur sehen.
Die Heizung verfügt über einen flammlosen Gasstrahlungsbrenner 1, die sekundäre Luftdüse 2, Nachbrenner 3, wobei die Mischkammer Kamera (Bildschirm) 4, ein explosives Ventil 5, das Gehäuse 6, ein Ventilator 7.
Lufterhitzer funktioniert wie folgt
Wenn der Gasstrahlbrenner 1 die erforderliche Menge an Faktor Verbrennungsluftüberschuß injiziert 1,03-1,05 Vollverbrennungsprodukte der Nachbrennkammer 3 werden mit Sekundärluft zugeführt wird durch die Düse 2, unter dem Einfluß von Vakuum, das durch das Gebläse 7 erzeugt verlassen, wodurch die Temperatur der Verbrennungsprodukte und die Bildung von NOx verringert wird beendet. Von der Mischkammer 4 mit Niedertemperaturkühlmittel nach mit zusätzlichen Sekundärluftstrom Mischen tritt in den Ventilator 7 und auf die Heißluftsystem zu liefern. Sicherheits explosive Ventil 5 schützt das Heizgerät aus dem Druckaufbau in der Explosion von Gas-Luft-Gemisch in die falsche Aktion des Bedieners während des Starts. Führungseinheit 8 dient dazu, die Leistung des Heizers zu regeln.
Ein wichtiger Vorteil des Heizgerätes ist eine qualitativ hochwertige Gasverbrennungs mnogofakelnoy Strahlungsbrenner mit einer signifikanten Reduktion der NOx-Emissionen in Gasverbrennungsprodukten durch Verbrennung bei niedriger Temperatur in dem Strahlungsbrenner.
Instrumental Messungen zeigten , dass der Gehalt an NOx in den Verbrennungs mnogofakelnoy flammlosen Produkten Strahlungsbrenner nicht mehr als 35 mg / m 3 für Stickstoffdioxid - Gehalt von etwa 20 mg / m 3, während das Verbrennungsgas in dem Fackelbrenner NOx - Gehalt erreicht Werte von 500-800 mg / m 3. Wenn die Wärmekapazität des Heizers 300 kW Gasdurchflussrate von 30 Nm3 / h, die Verbrennungsprodukte von 300 Nm3 / h, das berechnete Volumen von beheizten Raum - 10.000 m3. Für eine einzelne Luftvolumen Änderungen pro Verdünnungsfaktor Stunde werden 33 sein, der den NO 2 -Gehalt der erwärmten Luft bereitstellt , ist weniger als 0,7 mg / Nm 3 bei einer maximalen Konzentration von 1,5 mg / m 3 bis 30% des PDK.
Somit erlaubt die vorgeschlagene Konstruktion des Erhitzers es effektiv in der Heizungs- und Lüftungsanlagen verwendet werden.
Vergleichsrechnungen zeigen, dass die Kosten für die Heizung der industriellen Gebäude aus der Wärmequelle ist 4,5-mal niedriger als die Fernwärmeversorgung.
FORDERUNGEN
Gasstiftheizer mit einem Gehäuse, einem Brenner koaxial Kammer angeordnet Nachverbrennung und Mischverbrennungsluft, Ventilator, dadurch gekennzeichnet, dass der Brenner verwendet wird mnogofakelnuyu Strahlungsbrenner aus der Düse Flammenlos, die Framing Keramik-Strahlungsbrenner-Platte, die Mischkammer der Verbrennungsprodukte mit der Sekundärluft liegt um die Nachbrennkammer wird die Nachbrennkammer durch die vorgenannte Düse ausgebildet und der Mischkammer ist ein Hitzeschild.
