Erfindung
Russische Föderation Patent RU2272221

Die Systeme der unabhängigen Heizung und Warmwasser
Mit natürlichen Kreislauf von Kühlmittel und Wasser Heizmethode

Name des Erfinders: Rudin Michail Fjodorowitsch
Der Name des Patentinhabers: Rudin Michail Fjodorowitsch
Korrespondenzanschrift: 454091, Chelyabinsk, st. Labor, 157, kab.28-4, pat.pov. NK Skripkina, Kenn-Nr 726
Startdatum des Patents: 2004.08.20

Die Erfindung bezieht sich auf eine Wassererwärmungsanlagen und kann in autonomen Heizungs- und Warmwasseranlagen verwendet werden. EFFEKT: stoppen den Fluss des Wassers aus dem Aquädukt erhöhten Widerstand und Warmwasserzirkulation, im Falle eines Notfalls die Stabilität des Systems erhöht wird, die Verhinderung von kochend heißes Wasser in der Hauptsteigleitung, die Intensivierung der Vermischung heißem und kaltem Wasser im Ausdehnungsgefäß und Vereinfachung des Betriebs des Systems für mehrgeschossige Gebäude. Autonome Heizung und Warmwasser-System mit der natürlichen Zirkulation des Kühlmittels, mit heißem Wasser kombiniert wird, liefert einen Wärmeerzeuger, Ausdehnungsgefäß, die als kapazitive Heizung und Lagerbehälter mit heißem Wasser mit einem Schwimmerventil verwendet wird, automatisch den Wasserstand in ihm halten und die Überlaufleitung zu steuern, die Haupt Riser den obersten Punkt des Wassermantels des Wärmeerzeugers auf den Boden des Ausgleichsbehälters, Zuleitung den unteren Teil der Seitenwände des Ausdehnungsgefäßes mit einem Steigheizung anschließen und die Steiger Heizung, Duschen Gitter und Warmwasserhähne an den Tragegurten verbunden sind Warmwasser angeschlossen Riser Warmwasserbereitern Anschluss , Steiger sind Heizung und Warmwasser Schläfer zu den Tiefpunkten mit einer Rücklaufleitung verbunden ist, die auf den tiefsten Punkt des Wassermantels und der Wärmequelle bildet einen einzigen Kühlmittelkreislauf Riser Heizung und Warmwasser Schläfer müssen die Hähne biegen Sie an der oberen und unteren Punkten verbunden ist. Expansionsbehälter Wärmespeicher ist als vertikal montierten Zylinder mit einer tangentialen und Kaltwasserversorgungsleitung vorgesehen ist entworfen, in dem oberen Teil des Tanks installiert ist und tangentialen Auslass Heißwasserrohr am Boden installiert. Vor- und Rücklauf in Form von rechteckigen zakoltsovok und sind jeweils mit dem Ausgleichsbehälter, Speichertank und einer Wärmequelle in der geometrischen Mitte eines rechteckigen zakoltsovok durch die T-förmigen Rohren, jede Riser-Warmwasserversorgung ist mit der Versorgungsleitung der oberen Rohr Verdrahtung durch einen Zwischenbehälter, Wärmespeicher, der Boden die oberhalb der Förderleitung am Ausgang der Erweiterung des Wärmespeichertank befindet, ist nicht weniger als 100 mm. Der Sensor automatisch die gewünschte Temperatur des heißen Wassers beizubehalten auf die Bedürfnisse der Heizung und Warmwasser zugeführt wird, am Auslass des Expansionsgefässes eingebaut. und offenbart ein Verfahren, das Wasser im System autonomer Heizung Heizung und Warmwasser mit natürlichen Zirkulation des Kühlmittels.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf eine Wassererwärmungsanlagen und kann in autonomen Heizungs- und Warmwasseranlagen verwendet werden.

Bekannte Wasserheizsystem, einschließlich Vor- und Rücklauf, Vor- und Rücklaufleitungen der Heizungsanlage, kochend heiß und kaltes Wasser, und das Wasser im Warmwasserversorgung wird aus dem Heizsystem entnommen (siehe. Livchak IO ", ein flach", M., 1982, S.130, ris.111.2-3).

Der Nachteil dieses analog ist der geringe Wirkungsgrad von Heizgeräten.

Bekannte System der Wasserheizung mit der natürlichen Zirkulation für mehrgeschossige Gebäude auf dem AS UdSSR №1638480, Stadt opubl.30.03.1991

mit natürlichen Zirkulationssystem eine Wärmequelle enthält, Heizgeräte mit ihm verbunden liefern und Rohrleitungen liefern einen Kühlmittelkreislauf zu bilden. Um den Antriebsdruck, verbessern die Zuverlässigkeit der Zirkulation von mehrstöckigen Gebäuden zu erhöhen, wird das System mit einem Kondensator-Wärmetauscher an der Kühlleitung auf dem Zubringer montiert ausgestattet und durch die Linie Heizung - im Rücklauf wird der Kondensator-Wärmetauscher oberhalb der Wärmequelle befindet.

Die Nachteile der bekannten Wasserheizungsanlagen mit natürlicher Zirkulation sind:

- Der Mangel an Lösungen für Warmwasser;

- Instabilität der Zirkulation des Heizwassers;

- Instabilität des Systems im Falle einer Notbremsung den Fluss des Wassers aus dem Wasserhahn;

- In Abwesenheit der Regelung Brenner bieten Energieeinsparungen;

- Die Komplexität der Anwendungssysteme für mehrgeschossige Gebäude.

Bekannte Heizsystem mit natürlichen Zirkulation des Kühlmittels und Warmwasser nach dem Patent RU 2123155, MKI 6: F 24 D 3/08, opubl.10.12.98 wurde von der Anmelderin als Prototyp Vorrichtung und ein Verfahren ausgewählt.

Das bekannte System ist für autonome Heizung und Warmwasserversorgung von Gebäuden konzipiert. Das System ist mit einer automatischen Auffüllen des Ausdehnungsgefäßes, Vorratsbehälter vorgeheizten Wasser bei niedrigen nicht wiederkehrende Kosten für Warmwasser (Morgentoilette, Abwasch, etc.) ausgestattet, die durch das Verbinden des Schwimmerventil des Ausdehnungsgefäßes an das Auslaufrohr Spule vorheizen Kaltwasserhahn des Wärmeerzeugers durchgeführt wird. Durchgeführt gleichzeitig das gesamte System vorgewärmt Wasser für große nicht wiederkehrende Kosten für Warmwasser aufladen (Badewanne, Dusche, etc.), die es ermöglicht, das gesamte System als Warmwasser-Batterie zu verwenden, um die Nachteile des Systems mit kaltem Wasser aufladen zu beseitigen.

Ein Prototyp hat die folgenden Nachteile, nämlich:

- Instabilität der Zirkulation des Heizwassers;

- Instabilität des Systems im Falle einer Notbremsung den Fluss des Wassers aus dem Wasserhahn;

- Die Möglichkeit, Warmwasser in dem Hauptsteig siedendem;

- Das Fehlen des Schaltungselements Intensivierung des Mischens Heiß- und Kaltwasser in dem Ausgleichsbehälter;

- Die Komplexität der Anwendungssysteme für mehrgeschossige Gebäude.

Die genannten Erfindung zielt darauf ab, die oben genannten Nachteile des Prototyps und Analoga und erreicht die folgenden Lösungen zu beseitigen.

Das System autonomer Heizung und Warmwasser mit natürlichen Zirkulation des Kühlmittels, kombiniert mit heißem Wasser eine Wärmequelle enthält, ein Ausdehnungsgefäß, die als kapazitive Heizung und Lagerbehälter mit heißem Wasser mit einem Schwimmerventil, um den Wasserstand in automatisch verwendet wird beibehalten und die Überlaufleitung zu steuern, die Haupt Riser, die mit dem Boden des Ausgleichsbehälters, Zuleitung verbindet den unteren Teil der Seitenwände des Ausdehnungsgefäßes mit einer Riser-Heizung den obersten Punkt des Wasserwärmeerzeuger Shirt verbindet und Aufbrüche Heißwasserbereiter verbunden die Steiger Heizung, Duschen Gitter und Warmwasserhähne an den Tragegurten verbunden sind heiß Wasserversorgung Riser Heizung und Warmwasser Aufbrüche zu den Tiefpunkten mit einer Rücklaufleitung verbunden sind, die auf den tiefsten Punkt des Wassermantels des Wärmeerzeugers angeschlossen und bildet einen einzigen Kühlmittelkreislauf Riser Heizung und Aufbrüche Warmwasser in den oberen und unteren Punkte haben Ventile, die erfinderische Expansion auszuschalten, Tank Wärmespeicher als vertikal montierten Zylinder ausgebildet ist und mit einem tangentialen Rohr zum Zuführen kaltes Wasser, an der Oberseite des Tanks montiert und tangentiale Düse heißem Wasser entladen, in seinem unteren Teil vorgesehen ist, eine Vor- und Rücklauf als rechteckige zakoltsovok gebildet und jeweils mit der Erweiterung verbunden Tanksammeltank und eine Wärmequelle in den geometrischen Zentren der rechteckigen zakoltsovok durch T-förmige Rohre, die jeweils Riser Warmwasserversorgung mit der Versorgungsleitung der oberen Rohr Verdrahtung durch den Zwischentank Wärmespeicher verbunden ist, dessen Boden oberhalb der Zufuhrleitung befindet, um seinem Austritt aus dem Ausgleichsbehälter, der Speicherbehälter mindestens der Sensor automatisch die gewünschte Temperatur des heißen Wassers beizubehalten auf die Bedürfnisse der Heizung und Warmwasser zugeführt wird, am Auslass des Expansionsgefässes eingebaut ist als 100 mm.

Darüber hinaus ist das System autonomer Heizung und Warmwasser mit natürlichen Zirkulation des Kühlmitteldurchmesser des Haupt Riser Mindestanforderungen für den Entwurf angenommen, die Geschwindigkeit der Bewegung des Wassers in sie von 1,0 bis 1,2 m / s bietet.

In diesem Fall wird das System autonomer Heizung und Warmwasser mit natürlichen Zirkulation des Kühlmitteldurchmesser von Riser Heizung für die maximale Design-Standards akzeptiert, die Wasser liefern sie bis 0,5 m / s zu beschleunigen.

Das System autonomer Heizung und Warmwasser mit natürlichen Zirkulation des Kühlmittels in dem Kühlmittel die Wärmequelle Eintritt Zirkulationspumpe installiert ist.

Ferner ist die Ausdehnungsbehälter mit einem Wärmespeicher Zuführungsleitung parallel zu dem kalten Wasser direkt in den Hauptkreislauf auf dem Steigrohr in einem Rohr vorgesehen ist, wobei die innere gelochte Zuführleitung ausgebildet ist, und dessen sich verjüngendes Ende-Stecker eingesteckt ist.

Das System autonomer Heizung und Warmwasser mit natürlicher Zirkulation von Kühlmittel als Wärmequelle verwendet parovodogreyny Kessel mit einer Vielzahl von Zirkulation von 50 bis 500.

Die Wärmequelle kann mit Gasbrennern ohne Zwangsluftversorgung ausgerüstet werden.

Außerdem können die Heizvorrichtungen Thermostaten pokomnatnogo Regulierung der Lufttemperatur eingebaut werden.

Bei dem Verfahren des Wassers im System Zusatzheizung und Warmwasserversorgung mit natürlichen Zirkulation des Kühlmittelheizung, mit Zuführung in Leitungswasser, Heizungswasser im Wärmeerzeuger vor Punkt, heißes Wasser durch die Hauptstrebe im Ausgleichsbehälter Wärmespeicher, die Lieferung von heißem Wasser aus dem Ausgleichsbehälter zum Kochen auf der Zuleitung zu den Heizkörpern, Armaturen Warmwasser und Dusche Gitter das abgekühlte Wasser in der Wärmequelle der Tragegurte auf der Rückleitung der Erfindung Versorgung des Leitungswassersystem Ausgleichsbehälter zurückkehren, wird Wärmespeicher tangential an der Spitze des Ausdehnungsgefäßes und Entladung von heißem Wasser aus der Ausgleichsbehälter mit dem Versorgungsrohr des oberen Rohrverdrahtungs tangential am Boden des Ausdehnungsgefäßes ist die Geschwindigkeit des heißen Wassers in dem Haupt Riser vorgenommen wird im Bereich von 1,0 bis 1,2 m / s vorgesehen ist, indem der Durchmesser des Rohres zu reduzieren, stellen die Wasserströmung durch den Wärme Riser größere als es für den Betrieb der Thermostate Heizungen für die Design-Regeln durch die Durchmesser der Rohre zu erhöhen, Wassergeschwindigkeit bietet nicht mehr als 0,5 m / s nicht überschreitet, die Zufuhr von warmem Wasser zu den Heizkörpern, Duschen und Wasserhähne Netze und Kaltwasser durch einen Wärmegenerator zurückkehren Rohre, wird über den Zwischenbehälter in Form von rechteckigen zakoltsovok verbunden jeweils mit Ausdehnungsgefäß und Wärmequelle in der geometrischen Mitte eines rechteckigen zakoltsovok durch die T-förmigen Rohre, Warmwasser aus der Versorgungsleitung der oberen Rohrleitungen an die Warmwasserversorgung Riser gemacht, Wärmespeicher, Böden durchgeführt wird, die oberhalb angeordnet sind, Versorgungsleitung an seinem Austritt aus dem Ausgleichsbehälter, der Speicherbehälter nicht weniger als 100 mm, zusätzlich zu der natürlichen Zirkulation des Kühlmittel eine Zirkulation an die Zirkulationspumpe durch zu zwingen, zusätzliche Druck Heizwasser zu schaffen, zusätzlich zu der Zufuhr von Wasser aus dem Wasser in den Ausgleichsbehälter, Wärmespeicher Wasserstrom direkt in den Hauptsteigleitung im Rahmen der Regelung in dem Rohr hergestellt.

Ferner wird in dem Prozesswasser Heizungsanlage und Standheizung Warmwasser mit natürlichen Zirkulation des Wärmekühlwasser in den Kessel von 50 bis 500 auf die Siedetemperatur mit einer Vielzahl parovodogreynom Zirkulation erzeugt.

Das Wesen der beanspruchten technischen Lösungen durch die Zeichnungen veranschaulicht, in den Figuren 1 und 2 dargestellt.

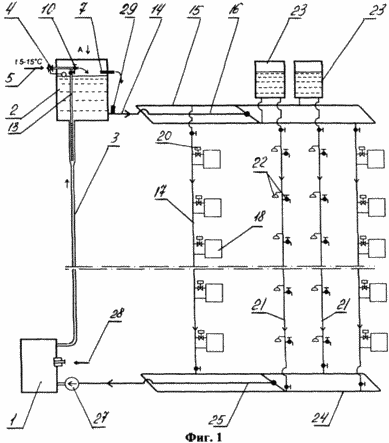

1 zeigt ein System autonomer Heizung und Warmwasser mit natürlichen Zirkulation des Kühlmittels. 2 zeigt eine Ansicht entlang dem Pfeil A in Figur 1.

Autonome Heizung und Warmwasser-System mit der natürlichen Zirkulation des Kühlmittels enthält einen Wärmeerzeuger 1, einen Ausgleichsbehälter, Wärmespeicher 2, in Form eines vertikal montierten Zylinder, der Haupt Riser 3.

Ausdehnungsgefäß 2 ist mit einem Schwimmerventil 4 vorgesehen und die Regulierung der Wasserstand in sie und Steuerüberlaufrohr 7.

Auf der Oberseite des Tankvorratsbehälter 2 wird Kaltwasserzufuhr aus der Wasserleitung 5. Die Rohrleitung 5 über ein T-Stück zu dem Ventil 6, einen Auslass verbunden gebracht wird, die in Bezug auf den Ausgleichsbehälter 2. In Zeile 5 tangential ist Rohr 13 eingebettet ist, dessen Ende im Inneren des Haupt angeschlossen und angeordnet perforiert 3. Riser an der Unterseite des Wärmespeicherbehälter 2 ist tangential angeschlossenen Rohrleitung 14 in den Tank 2 zu dem Einlasskanal 15 des oberen rohrförmigen Leitungen in einer rechteckigen Loopback durch das T-förmige Fitting 16 an der Leitung befestigt gebildeten Verbindungs ​​15 an seinem geometrischen Mittelpunkt. Durch die Zuleitung 15 von der oberen Rohrleitungen an die Riser 17 befestigt Heizung mit Heizkörpern 18, blei in Verbindungen mit Thermostaten 20 vorgesehen Riser 21 Warmwasser, ausgestattet mit Tür-Armaturen und Duschwände 22 an die Speisewasserleitung 15 verbunden sind, durch den Zwischenbehälter, Wärme 23 Akkumulatoren, dona die 14 über der Düse angeordnet sind, nicht kleiner ist als 100 mm. Die Tragegurte 17 und 21 sind an der Unterseite mit einer Rücklaufleitung 24 verbunden ist, das untere Rohr Verkabelung. Rücklaufleitung 24, wie die Versorgungsleitung 15 ist als rechteckiger Loopback gebildet ist und mit dem unteren Teil des Heizmantels Wärmeerzeugers 1 durch die T-förmigen Rohr 25 verbunden mit der Leitung 24 an seinem geometrischen Mittelpunkt. Das System ist mit einer Zirkulationspumpe 27, dem Brennersystem 28. Der Sensor 29 mit Warmwassertemperatur am Auslaß der Expansionstank 2 auf dem Rohr 14 angeordnet, ausgestattet ist.

Das vorgeschlagene System autonomer Heizung und Warmwasser mit natürlichen Zirkulation des Kühlmittels arbeitet wie folgt.

Füllung erfolgt durch Wasserversorgungssystem kaltem Leitungswasserleitung 5. Die Höhe des Wassers im Tank 2 durch Schwimmerventil geregelt 7. Refill Kaltwassersystem, während es 6 durch das Ventil läuft, die Rohraustritt ist tangential zum Ausdehnungsgefäß 2 und ein durch das Rohr 13, dessen Ende innerhalb des Hauptkanals 3 eingesteckt und positioniert ist perforiert, die die Freisetzung von Dampf in den Expansionsbehälter 2 aus dem Riser-3 verhindert.

Wenn der Wärmeerzeuger 1 von Wasser zu dem anfänglichen Siedepunkt erhitzt, unter dem Einfluss des Unterschieds in Gewichten in inverse Wassersäulen 17 und 21 und der Hauptkanal 3 des Wärmeerzeugers 1 mit dem Hauptkanal 3 strömt in den Ausgleichsbehälter 2. Hier Riser wird ein Heizungswasser mit dem kalten Wasser gemischt kommenden aus dem Wasser, erhitzt sie auf eine Temperatur für die Warmwasserversorgung angenommen. Wasser in dem Behälter 2 erhitzt wird, durch das Rohr 14 befindet sich in Wärmespeichertank 2 an der Unterseite tangential in Bezug dazu und zugeführt in die Zuführleitung 15 der oberen Rohr Verdrahtung zugeführt.

Ein tangentialer Einlaß in dem Expansionstank mit kaltem Wasser und einem tangentialen Auslass von Heißwasser ermöglicht es die Drehbewegung des Wassers in dem Behälter, die von den Hauptwasserleitungen kommenden intensives Mischen des Heizwassers aus dem Wärmeerzeuger 1 und dem kalten Wasser fördert.

Gemäß der Zufuhrleitung 15 wird das obere Rohrleitungsheißwasser zu den Steigleitungen 17 zugeführt Heizung und Kühler 18, sondern auch an den Tragegurten 21, Warmwasser und für sie zu den Tür-Wasserhähne und Duschgitter 22, und das heiße Wasser in den Riser 21, durch den Zwischenbehälter zugeführt wird, Wärmespeicher 23, der über dem Bodenrohr 14 angeordnet sind, nicht kleiner ist als 100 mm. Auf diese Weise können die Heizungen unter Notabschaltung von Leitungswasser, wie in der ersten heißen Wasser nicht 21 in die Warmwasserversorgung Riser fließen. Die Streben 17 und 21 sind die Heizgeräte 18, das heiße Wasser gibt seine Wärme einige, und durch das Gitter Hydranten und Duschen 22 versteht teilweise auf die Bedürfnisse von heißem Wasser. Kaltwasser von den Riser 17 und Rücklaufleitung 21 zu den unteren Rohr 24 kehrt in die Wärmequelle Verdrahtung 1, vervollständigt die Schaltung. Die Zirkulationspumpe 27 erhöht den Widerstand der Zirkulation des Kühlmittels während der Übergangsbedingungen.

При окончании отопительного сезона стояки 17 теплоснабжения сверху и снизу перекрываются вентилями, а стояки 21 горячего теплоснабжения продолжают функционировать.

Предложенная система автономного теплоснабжения и горячего водоснабжения с естественной циркуляцией теплоносителя применима для многоэтажных зданий, например 10-этажных и даже выше, так как с увеличением высоты зданий движущий напор естественной циркуляции пропорционально увеличивается.

Движущий напор естественной циркуляции предлагаемой системы автономного теплоснабжения и горячего водоснабжения с учетом нагрева воды в пароводогрейном котле до температуры начала кипения за счет образования пароводяной смеси может быть даже избыточным для обеспечения надежной циркуляции теплоносителя, вследствие чего циркуляционный насос будет вращаться вхолостую, практически не расходуя электроэнергию, но при переходных режимах для повышения устойчивости циркуляции насос может быть полезным.

Использование системы автономного теплоснабжения и горячего водоснабжения для многоэтажных зданий в виде пристроя позволяет иметь дымовую трубу большой высоты и, следовательно, с большой самотягой, достаточной для эвакуации продуктов сгорания и применения в теплогенераторе горелок без принудительной подачи воздуха для горения, а значит, без расхода электроэнергии.

С учетом экономии расхода электроэнергии на циркуляционном насосе и на приводе дутьевого вентилятора горелок теплогенератора можно утверждать, что предлагаемая система автономного теплоснабжения и горячего водоснабжения очень экономична.

FORDERUNGEN

1. Система автономного теплоснабжения и горячего водоснабжения с естественной циркуляцией теплоносителя, совмещенная с горячим водоснабжением, содержащая теплогенератор, расширительный бак, который используется и как емкостной подогреватель и бак-аккумулятор горячей воды с поплавковым клапаном автоматического поддержания уровня воды в нем и контрольным переливным патрубком, главный стояк, соединяющий верхнюю точку водяной рубашки теплогенератора с дном расширительного бака, подающий трубопровод, соединяющий нижнюю часть боковых стенок расширительного бака со стояками теплоснабжения и стояками горячего водоснабжения, отопительные приборы, соединенные со стояками теплоснабжения, душевые сетки и краны горячей воды, соединенные со стояками горячего водоснабжения, стояки теплоснабжения и стояки горячего водоснабжения соединены в нижних точках с обратным трубопроводом, который соединен с нижней точкой водяной рубашки теплогенератора и образует единый контур циркуляции теплоносителя, стояки теплоснабжения и стояки горячего водоснабжения в верхней и нижней точках имеют краны для отключения, отличающаяся тем, что расширительный бак-теплоаккумулятор выполнен в виде вертикально установленного цилиндра и снабжен тангенциальным патрубком подвода холодной воды, установленным в верхней части бака, и тангенциальным патрубком отвода горячей воды, установленным в его нижней части, подающий и обратный трубопроводы выполнены в виде прямоугольных закольцовок и соединены соответственно с расширительным баком-теплоаккумулятором и с теплогенератором в геометрических центрах прямоугольных закольцовок через Т-образные трубопроводы, каждый стояк горячего водоснабжения соединен с подающим трубопроводом верхней трубной разводки через промежуточный бак-теплоаккумулятор, дно которого расположено выше подающего трубопровода на выходе его из расширительного бака-теплоаккумулятора не менее чем на 100 мм, датчик автоматического поддержания заданной температуры горячей воды, подаваемой на нужды теплоснабжения и горячего водоснабжения, установлен на выходе их расширительного бака.

2. Система автономного теплоснабжения и горячего водоснабжения с естественной циркуляцией теплоносителя по п.1, отличающаяся тем, что диаметр главного стояка принят минимальным по нормам проектирования, обеспечивающим скорость движения воды в нем от 1,0 до 1,2 м/с.

3. Система автономного теплоснабжения и горячего водоснабжения с естественной циркуляцией теплоносителя по п.1, отличающаяся тем, что диаметры стояков теплоснабжения приняты максимальными по нормам проектирования, обеспечивающими скорость движения воды в них до 0,5 м/с.

4. Система автономного теплоснабжения и горячего водоснабжения с естественной циркуляцией теплоносителя по п.1, отличающаяся тем, что на входе теплоносителя в теплогенератор установлен циркуляционный насос.

5. Система автономного теплоснабжения и горячего водоснабжения с естественной циркуляцией теплоносителя по п.1, отличающаяся тем, что расширительный бак-теплоаккумулятор снабжен трубопроводом параллельной подачи холодной воды непосредственно в главный стояк по схеме труба в трубе, при этом внутренний подводящий трубопровод выполнен перфорированным, а его торец заглушен конусообразной пробкой.

6. Система автономного теплоснабжения и горячего водоснабжения с естественной циркуляцией теплоносителя по п.1, отличающаяся тем, что в качестве теплогенератора применен пароводогрейный котел с кратностью циркуляции от 50 до 500.

7. Система автономного теплоснабжения и горячего водоснабжения с естественной циркуляцией теплоносителя по п.1, отличающаяся тем, что теплогенератор оснащен газовыми горелками без принудительной подачи воздуха.

8. Система автономного теплоснабжения и горячего водоснабжения с естественной циркуляцией теплоносителя по п.1, отличающаяся тем, что на отопительных приборах установлены терморегуляторы покомнатного регулирования температуры воздуха.

9. Способ нагрева воды в системе автономного теплоснабжения и горячего водоснабжения с естественной циркуляцией теплоносителя, включающий подачу в систему водопроводной воды, нагрев воды в теплогенераторе до температуры начала кипения, подачу горячей воды через главный стояк в расширительный бак-теплоаккумулятор, подачу горячей воды из расширительного бака по подающему трубопроводу к отопительным приборам, кранам горячего водоснабжения и душевым сеткам, возвращение охлажденной воды в теплогенератор из стояков по обратному трубопроводу, отличающийся тем, что подача в систему водопроводной воды в расширительный бак-теплоаккумулятор производится тангенциально в верхней части расширительного бака, а отвод горячей воды из расширительного бака к подающему трубопроводу верхней трубной разводки производится тангенциально в нижней части расширительного бака, скорость движения горячей воды в главном стояке обеспечивают в пределах от 1,0 до 1,2 м/с за счет уменьшения диаметра трубопровода, расход воды через стояки теплоснабжения обеспечивают большим, чем принято по нормам проектирования для функционирования терморегуляторов отопительных приборов, за счет увеличения диаметров трубопроводов, обеспечивая скорость движения воды не выше 0,5 м/с, подача горячей воды к отопительным приборам, душевым сеткам, водоразборным кранам и возвращение охлажденной воды в теплогенератор осуществляется через трубопроводы, выполненные в виде прямоугольных закольцовок, соединенных соответственно с расширительным баком и теплогенератором в геометрических центрах прямоугольных закольцовок через Т-образные трубопроводы, подачу горячей воды от подающего трубопровода верхней трубной разводки к стоякам горячего водоснабжения осуществляют через промежуточные баки-теплоаккумуляторы, донья которых расположены выше подающего трубопровода на выходе его из расширительного бака-теплоаккумулятора не менее чем на 100 мм, в дополнение к естественной циркуляции теплоносителя выполнена принудительная циркуляция его за счет циркуляционного насоса, создающего дополнительный напор греющей воды, в дополнение к подаче воды из водопровода в расширительный бак-теплоаккумулятор выполнена подача воды непосредственно в главный стояк по схеме труба в трубе.

10. Способ нагрева воды в системе автономного теплоснабжения и горячего водоснабжения с естественной циркуляцией теплоносителя по п.9, отличающийся тем, что нагрев воды производят в пароводогрейном котле с кратностью циркуляции от 50 до 500 до температуры кипения.

Druckversion
Erscheinungsdatum 25.01.2007gg
