Russische Föderation Patent RU2287743

Einspeisearmatur SYSTEM warmes und kaltes Wasser (T SYSTEM 3)

Einspeisearmatur SYSTEM warmes und kaltes Wasser (T SYSTEM 3)

Name des Erfinders: Anichhin Alexander Glebovich
Der Name des Patentinhabers: Anichhin Alexander Glebovich
Korrespondenzanschrift: 117465, Moskau, ul. Profsoyuznaya, 156, Gebäude 1, kv.202, AG Anichhin
Startdatum des Patents: 2005.03.29

Die Erfindung betrifft Heizungstechnik, Lüftungs-, Warm- und Kaltwasser und Beheizung von Gebäuden. EFFEKT: Steigerung der Effizienz der Berücksichtigung der Wärmeenergie vom Kunden verbraucht wird, während ihre Funktionalität zu erhöhen, sondern auch die Qualität, Betriebsbedingungen zu verbessern und die Bauzeit zu reduzieren. Das System liefert heißes und kaltes Wasser in das Gebäude geliefert wird, gehören Bau von Pipelines von Hitze und kaltes Wasser, durch das Absperrventil verbunden und somit durch den Wärmezähler und Wasserzähler mit Rohren auf dem Gebäude Kaltwasserversorgung zu verteilen und Vor- und Rück Wärme, gepaart mit den Verbrauchern über die Tragegurte, jeweils mit Kaltwassermischer, der mit dem Zirkulationsleitung Warmwasser und Heizung, und das System für jeden Benutzer ist zusätzlich mit dem etablierten in den Orten Anschluss der Verbraucher an die Riser termotransformiruyuschimi Einheiten ausgestattet, die auf der einen Seite an die Spannungsversorgung angeschlossen sind und das Rück Riser Heizung und Riser kaltes Wasser, und auf der anderen Seite - an den einzelnen Heizungssystem und einem Mischer mit Zirkulationsleitung Warmwasser, wird dieser auf der Umwälzpumpe und Ausdehnungsgefäß angebracht ist; wobei termotransformiruyuschy Einheit wenigstens einen der beiden Wärmetauscher, die in einem einzigen Hohlraum Heißwasserzirkulationsleitung enthalten sind, und der andere mit dem Hohlraum Einlass und Auslass verbunden ist, die Einsatzmaterial-Riser zu erwärmen; und der zweite Wärmetauscher - ein Hohlraum mit dem Riser-Mischer und kaltes Wasser, und der andere Hohlraum - am Eingang bzw. an die Vor- und Rücklaufleitung Riser individuelle Heizungsanlage und der Ausgang - auf die Rücklaufanhebung Wärme.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft Heizungstechnik, Lüftung, warmes und kaltes Wasser und Wärme.

Bekannte System warmen und kalten Wasserversorgung des Gebäudes, die den Bau von Pipelines von Hitze und kaltes Wasser aus-up enthält, verbunden durch das Absperrventil und damit durch die Bewachung der Gebäude Kaltwasserversorgungsleitungen und die Vor- und Rücklaufleitungen der Heizung, gekoppelt mit den Verbrauchern durch Riser jeweils mit Mischer .. kaltes Wasser, an die Zirkulationsleitung angeschlossen Warmwasser und Heizung System (siehe die sanitären Geräte Führer Internal des Designers, Teil 1 "Heizung, Wasserversorgung, Kanalisation," Ed Staroverova IG - M:. Stroyizdat 1975 str.70-102).

Im Zusammenhang mit der Notwendigkeit, jedem Kunden die Wärmemenge, die Bestimmung verbraucht sie, und heißes und kaltes Wasser sind neues Gebäude Versorgungssystem warmes und kaltes Wasser, die konfektionierten enthält den Bau von Pipelines von Hitze und kaltes Wasser, durch das Absperrventil verbunden und somit durch den Wärmezähler und Wasserzähler mit der Bewachung der Bau von Pipelines der kalten Wasserversorgung und Vor- und Rück Wärme, gekoppelt mit den Verbrauchern durch Riser jeweils mit Mischer kaltem Wasser, mit dem Zirkulationsleitung Warmwasser und Heizung Systeme (siehe. Snip "HVAC" Snip 2.04.05-91 * p.3.15).

Mit diesem System die folgenden Nachteile:

- Geben Sie die Menge an Wärme und Warmwasser dosiert, aber eine erhöhte Menge an Wärmezähler und Wasserzähler (für Warmwasserversorgung - Wasserzähler und Wärmezähler, und die Heizungsanlage - Wärmezähler) erfordern.

- Sie bieten den Verbraucher nicht von der Zuluft in der Organisation der Zwangsbelüftung Heizung, dass die Einführung von versiegelten Glaseinheiten, es dringend notwendig wird. Und wenn die Notwendigkeit Lüftungsgerät entstanden weitere benötigen zusätzliche Dichtung Metern an den Absperrventilen und Wärme an den Verbraucher Rohr mit der Installation von Luftheizungen in den Liner noch mehr Wärmezähler Wärmeversorgung Luft zu organisieren.

- Darüber hinaus in der modernen Praxis ein Verbraucher bauen kann nicht in ihrem eigenen Ermessen Fragen Temperatur in Räumen Fußbodenheizung Gerät ohne sich negativ auf andere System (Warmwasser) entscheiden.

Das vorgeschlagene System vermeidet diese Nachteile und außerdem die Berücksichtigung der thermischen Energie vom Verbraucher konsumiert zu verbessern, während die Funktionsfähigkeit erhöht wird.

Bei der industriellen Herstellung termotransformiruyuschih erhöhte Qualität und reduziert die Bauzeit Aggregate, die Verbesserung der Arbeitsbedingungen.

Diese positiven Eigenschaften des vorgeschlagenen Systems wird dadurch erreicht, dass das Gebäude Versorgungssystem warmes und kaltes Wasser, im Stich gelassen zu dem Gebäude die wichtigsten Pipelines von Wärme und Kälte Wasser, verbunden durch das Absperrventil und somit durch den Wärmezähler und Wasserzähler mit Rohren auf dem Gebäude Kaltwasserversorgung zu verteilen und Vor- und Rück Pipeline Heizung, gekoppelt mit den Verbrauchern durch Riser jeweils mit Mischer kaltem Wasser, mit den Zirkulationsleitung Warmwasser und Heizung Systeme wird jedem Benutzer zusätzlich mit dem etablierten in den Orten Anschluss der Verbraucher an die Riser termotransformiruyuschimi Einheiten ausgestattet, die auf der einen Seite an die Vor- und Rücklauf verbunden sind Steig- und Riser Hitze kaltes Wasser und, auf der anderen Seite - zu den einzelnen Heizungsanlage und einem Mischer mit Zirkulationsleitung Warmwasser, wird dieser auf der Umwälzpumpe und Ausdehnungsgefäß montiert; wobei termotransformiruyuschy Einheit umfasst mindestens zwei Wärmetauscher, von denen einer in einem Hohlraum der Warmwasserzirkulationsleitung enthalten ist, und der andere mit dem Hohlraum Einlass und Auslass verbunden ist, die Einsatzmaterial-Riser zu erwärmen; einen zweiten Wärmetauscher - ein Hohlraum in den Mischer und Kaltwasserversorgung Riser und dem anderen Hohlraum verbunden - am Eingang bzw. an die Versorgungs- und Pipeline-Riser individuelle Heizungsanlage zurück und die Ausgabe - auf der gegenüberliegenden Heizung Riser weiter termotransformiruyuschy Einheit weiterhin mit vorgesehen werden kann

a) Mischpumpeinrichtung jeweils mit dem einzelnen Heizungsanlage und die Vor- und Rücklauf Riser Heizung;

b) Lufterhitzer, mit einer Mischpumpe Gerät an die Spannungsversorgung angeschlossen und das Rück Riser Heizung;

c) Luft- und Wasserheizungen, sind Hohlräume miteinander verbunden sind mit einem Ring Umwälzpumpe und Ausdehnungsgefäß, Wasserkocher und dem zweiten Hohlraum an den Tragegurten verbunden ist;

d) Ausdehnungsgefäß und Wärmetauscher, der wird ein Hohlraum durch die Pumpe in den einzelnen Heizungssystem enthalten ist, und die anderen - auf die Vor- und Rücklauf Riser Erwärmung wird der Ausgleichsbehälter zu den einzelnen Heizungssystem angeschlossen.

Kurze Beschreibung der in den Figuren dargestellten Zeichnungen 1-7.

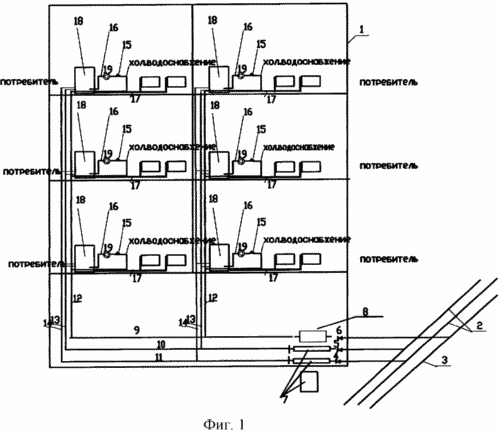

1 - Versorgungssystem Warm- und Kaltwasser des Gebäudes (Konzept)

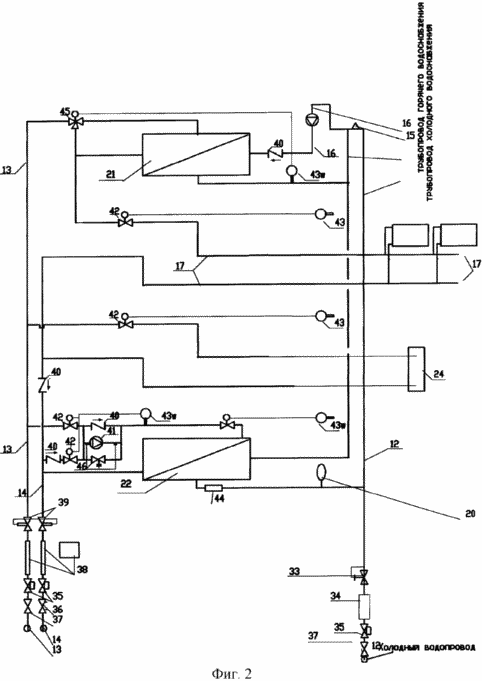

2 - Kreis termotransformiruyuschego Einheit, hergestellt für einzelne Warmwasseranlagen auf Wärmetauschern basieren und individuelle Heizungs- und Lüftungsanlagen für die Verbraucher direkt an die Vor- und Rücklauf Riser verbunden Heizung

3 - Kreis termotransformiruyuschego Einheit, hergestellt für einzelne Warmwassersysteme auf Basis von Wärmetauschern und individuelle Heizungs- und Lüftungsanlagen des Verbrauchers mit Pumpe Mischvorrichtungen

4 - termotransformiruyuschego Schaltungseinheit für einzelne Warmwasseranlagen durchgeführt auf Basis von Wärmetauschern und individuelle Heizungsanlagen mit Pumpe Mischvorrichtungen

5 - termotransformiruyuschego Schaltungseinheit für einzelne Systeme, Warmwasser und Heizung und Lüftungsanlagen in der Kundenbasis von Wärmetauschern durchgeführt

6 - Symbole

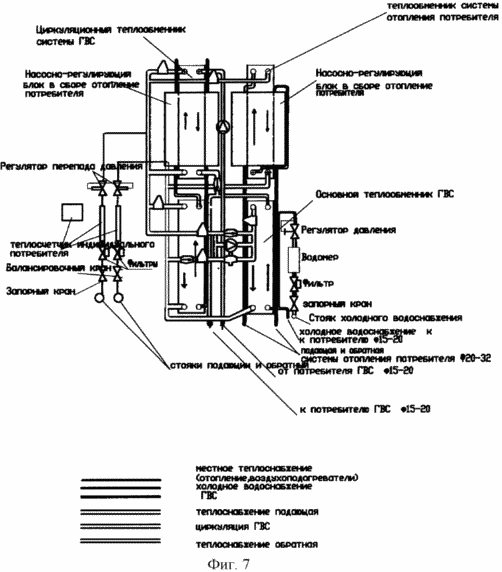

7 - ein beispielhaftes Muster Layout termotranformiruyuschego Einheit

Das dargestellte System und Schema termotransformiruyushih Geräte können mit verschiedenen Kombinationen ergänzt werden (wie in den Figuren aufgeführt) Durchführen einzelner Systemverbindungen zu den Riser.

Gebäudeversorgungssystem warmes und kaltes Wasser enthält konfektionierten zum Gebäude (1) Wärmeleitungen (2) und kalt (3) Wasser, durch die der Verriegelungsbolzen (4, 5, 6) und durch die Wärmezähler (7) und Wasserzähler (8 ) auf die Bewachung der Gebäude Kaltwasserversorgungsleitungen und die Zu- und Rücklauf (9, 10, 11) von Wärmeversorgungsleitungen verbunden. Aus diesen Pipelines an die Verbraucher weg bewegt bzw. Steiger (12) und kaltes Wasser (13, 14) Wärme. Von denen die erste (12) mit dem Mischer (15) verbunden ist Zirkulation (16) Rohrheißwassersystem. Riser (13, 14) zu den einzelnen Heizungsanlagen (17) verbunden.

Gemäß der Erfindung liefern das System Wärme und kaltes Wasser Gebäude jeder Verbraucher zusätzlich termotransformiruyuschimi Einheiten (18) verbunden sind, die einerseits an die Vor- und Rücklauf Riser Heizung ausgestattet ist (13, 14) und die Riser Kaltwasser (12) und auf der anderen Seite an den einzelnen Heizung (17) und einen Mischer (15) mit der Zirkulationsleitung (16), auf dem eine Umwälzpumpe angeordnet ist (19) und Expansionstank (20). Termotransformiruyuschy Einheit besteht aus mindestens zwei Wärmetauscher (21, 22), von denen eine (21) in einem Hohlraum einer Zirkulationsleitung (16) mit heißem Wasser und der andere Hohlraum enthalten ist, der mit dem Einlass und Auslass des Einsatzmaterial-Riser zu erhitzen (13). Der zweite Wärmetauscher (22) - ein an den Mischer angeschlossen Hohlraum (15) und Riser-Kaltwasser (12) und der anderen Seite - am Eingang, die jeweils mit Vor- und Rück Riser Heizung und die Ausgabe - der Riser (14) Wärme umzukehren. Alternativ termotransformiruyuschy Gerät kann zusätzlich mit einer Pumpe Mischvorrichtung (23), die jeweils mit den einzelnen (17) und das Heizungssystem und Rücklaufsteigleitungen (13, 14) Wärme ausgestattet sein. Wenn das warme Gebäude Versorgungssystem und kaltes Wasser getragen Verbraucher Versorgungsproblem, Heißlufteinlassluft, dann ist termotransformiruyuschy Einheit ferner ausgestattet mit Lufterhitzer (24) mit einer Pumpe Mischvorrichtung (25), die mit Vor- und Rück Steiger (13, 14) Heizung .

Manchmal, wenn die einzelnen Heizungsanlagen nicht unter Druck erlaubt termotransformiruyuschy Montage sollte mit einem Ausdehnungsgefäß (26) und Wärmetauscher (27) durchgeführt werden, daß ein Hohlraum durch die Pumpe (28) in den einzelnen Heizsystem enthalten (17) und andererseits - zu Riser Vor- und Rück (13, 14) Wärme, das Ausdehnungsgefäß (26) mit dem System (17) einzelner Heizung verbunden.

Heizung und Lufterhitzer (24, 29) in einem geschlossenen System durchgeführt werden, die termotransformiruyuschy Einheit muss auch mit Luft- und Wasserheizungen ausgestattet werden (28, 29) sind Hohlräume zirkulierende-Ring verbunden (30) mit einer Pumpe (31) und ein Ausdehnungsgefäß (32 ) und der zweite Hohlraum des Durchlauferhitzers (29) an den Tragegurten befestigt (13, 14) Wärme.

Je nach den Einsatzbedingungen des Gerätes kann mit der neuesten ausgestattet werden:

33 - Druckregler

34 - einzelne Wasserzähler,

35 - Wasserfilter

36 - Regelventile,

37 - einzelne Absperrventile,

38 - Wärmezähler einzelne Verbraucher,

39 - Differenzdruckregler,

40 - Rückschlagventile,

41 - Umwälzpumpen,

42 - Regelventile,

43 - Lufttemperatursensor,

43w - Wassertemperatursensoren,

44 - Strömungswächter,

45 - Dreiwegeventile regeln,

46 - Bypass-Ventile.

Gebäudeversorgungssystem warmem und kaltem Wasser funktioniert wie folgt.

Zusammenfassend lässt sich das Gebäude 1 2 Pipelines Zu- und Abfuhr von Kühlmittel und durch die Rohrleitung 3 kaltes Wasser für Zwecke der Wasserversorgung. Ferner Riser das Kühlmittel und kaltes Wasser durch das Absperrventil 4, 5, 6 und 7 durch den Wärmezähler und Wasserzähler 8 in Pipelines kommen, Züchter des Gebäudes an die Kühlmittelzufuhr und Rück 13, 14 und das kalte Wasser an den Streben 12 Struts 13, 14 mit dem Internet verbunden sind individuelle Heizungsanlagen 17 jeder Verbraucher und an die Kaltwassersteigleitung 12 verbunden Mischer 15, die jedem Verbraucher Zirkulationsleitung 16 von heißem Wasser verbunden sind. Gemäß der Erfindung an jedem Verbraucher im Bereich der die Tragegurte zu einzelnen Heizsysteme Verbindungs- und Wasserversorgung Mischer platziert termotransformiruyuschie Einheiten 18 mit den Riser 12 verbunden, 13, 14 Wasserversorgung und Heizung sowie einzelnen Heizsysteme und Zirkulation Warmwasserleitung 16 an den Mischer 15. Termotransformiruyuschie Einheiten thermische Umwandlung bestimmt (Temperaturänderung und die Wärmemenge, der Druck des Arbeitsmediums in den einzelnen Systemen der Verbraucher Warmwasser für die Warmwasserversorgung und eine konstante Temperatur, um sicherzustellen, und die gewünschte Strömungsrate) von Wärme an den Verbraucher geliefert von Steigleitungen 13 und 14 Wärme, abhängig von der Verbraucheranforderungen. Gewöhnlich termotransformiruyuschy Einheit mindestens zwei Wärmetauscher 21, 22. Der Wärmetauscher 21 ist in einem Hohlraum des zirkulierenden Heißwasserversorgungsleitung 16 und der andere Hohlraum eingeschlossen ist verbunden mit dem Einlass und Auslass zu dem Einsatzmaterial-Riser (13) Heizung. Das Kühlmittel in den Wärmetauscher eintritt, wird dann verwendet, um die Kühlmitteltemperatur in den einzelnen Heizungsanlagen, Lüftungswärmeaustauscher aufrechtzuerhalten mittels Mischen oder Pumpvorrichtungen. Durch diese Wärmetauscher wieder erhitzt und im Kreislauf nur Warmwasser, gekühlt in Warmwasserrohrleitungen nach unten, wodurch in Wasser bei einer konstanten Temperatur gemischt wird. Der Wärmetauscher 22, einen Hohlraum mit dem Mischer 15 verbunden ist und der Steigleitung 12 und andere Hohlraum ist am Eingang mit der Versorgungs verbunden und Rücklaufsteigleitungen 13, 14; Ausgang - nur die Riser umkehren 14. Diese mit einem Wärmetauscher, in Gegenwart von Wasserpumpen durch den Mischer 15, die Kaltwasserversorgung Wärme auf die gewünschte Temperatur des Warmwassersystems zur Verfügung stellt. Verbinden der Wärmetauscher an der Kühlmitteleinlass und zur gleichen Zeit, um die Zuführungs Riser umkehren die Ausrüstung Rückschlag verbinden Ventile 40, eine Umwälzpumpe 41, Steuerventile 42, 46 Bypassventil ermöglicht eine effiziente Nutzung des Potentials der Umkehrtemperatur des Heizungswassers für die Warmwasserversorgung.

Die Warmwassertemperatur wird durch Wasser 43W Sensoren und Steuerventile 42 in Verbindung mit dem Bypassventil 46 geregelt.

Heizung Warmwasserzirkulationssystem wird durch Zuführen Kühlmittel vorgesehen konzipiert für individuelle Heizung, Lüftung und Warmwasser. Die Verordnung wird durch die regulatorischen Drei-Wege durchgeführt. Ferner wird das Kühlmittel nach dem Wärmetauscher 21 für individuelle Heizung, Lüftung und Warmwasser-Wärmetauscher eingesetzt.

Individuelle Heizungs- und Lüftungsanlagen können direkt an den Vor- und Rück Riser 13 angeschlossen werden, 14 Wärmeversorgung (2). In diesem Fall termotransformiruyuschem Einheit 18 für jedes System-Steuerventilen 42 gesteuert durch eine Temperatursensorsignal 43 von dem Benutzer. Manchmal, wenn der Temperaturparameter nicht direkt möglich, die zur Verfügung stehenden Kühlmitteltemperaturen zu verwenden, die termotransformiruyuschie Einheiten Pumpen können mit Mischeinrichtungen (3) ausgestattet werden, die Temperatursensorsignal die Temperatur des Kühlmittels 43 zu den einzelnen Systemen zugeführt regeln, Regelventile 42 ( drei~~POS=TRUNC 45) und Bypass-Ventile 46.

Wenn der hydrostatische Druck im System hoch ist, und es ist unmöglich, es zu reduzieren, können die einzelnen Gerätesysteme stehen. Das termotransformiruyuschy Gerät muss Wärmetauscher (4, 5) und die einzelnen System mit den Wärmetauschern ausgestattet mit Umwälzpumpen 41 und die Kühlmittel Liner zu den Wärmetauschern 42 positioniert Regelventile, arbeiten unter Temperatursensorsignal 43 gesetzt durch den Verbraucher enthalten .

Am Eingang Anschlussleitungen termotransformiruyuschih Einheiten mit den Riser 12, 13, 14 von jedem Benutzer entsprechend in der Linie der Kaltwasserdruckregler 33, einem individuellen Wasserzähler 34, einen Wasserfilter 35, das Absperrventil 37 und die Linien der Kommunikation termotransformiruyuschih Einheiten mit Riser eingestellt sind Heizung 13, 14 - Differenzdruckregler 39, einzelne Wärmezähler 38, das Ausgleichsventil 36, Filter 35, Absperrventile 37.

Aufgrund der Tatsache, dass das vorgeschlagene System im Vergleich zu dem Benutzer bekannt drei Rohrleitungen zugeführt (Vor- und Rücklaufleitungen des Kühlmittels und Rohrkaltwasser) anstelle von 5 (1 feeder und 2 Rückwärtskühlmittelleitungen und Leitungen 3, 4, 5, kaltes, heißes Wasser und WW-Zirkulation) bieten ein System als "3T" -System bezeichnet.

FORDERUNGEN

1. Gebäudeversorgungssystem warmes und kaltes Wasser ein, um den Bau von Pipelines von Hitze und kaltes Wasser im Stich lassen enthält, verbunden durch das Absperrventil und somit durch den Wärmezähler und Wasserzähler mit Rohren auf dem Gebäude Kaltwasserversorgung zu verteilen und fließen und Wärme zurückkehren, gekoppelt mit den Verbrauchern durch Riser jeweils mit Mischer kaltem Wasser, mit dem Zirkulationsleitung Warmwasser und Heizungssystem, wobei das System für jeden Benutzer zusätzlich mit dem etablierten in den Orten Anschluss der Verbraucher an die Riser termotransformiruyuschimi Einheiten, die verbunden sind, auf der einen Seite an die Vor- und Rücklauf Riser ausgestattet Heizung Steig- und Kaltwasserversorgung und auf der anderen Seite - dem individuellen Heizungsanlage und einem Mischer mit Zirkulationsleitung Warmwasser, wird dieser auf der Umwälzpumpe und Ausdehnungsgefäß angebracht ist; wobei termotransformiruyuschy Einheit zumindest zwei Wärmetauscher enthält, ein Hohlraum von denen eine in einer Zirkulationsleitung des Warmwasserversorgung, der andere Hohlraum mit dem Einlass und Auslass zu dem Einsatzmaterial-Riser Wärme und dem zweiten Wärmetauscher einen Hohlraum zu dem Mischer und dem Riser Kaltwasser verbunden enthalten ist, und der andere Hohlraum - am Eingang bzw. an die Vor- und Rücklaufleitung Riser individuelle Heizungsanlage und der Ausgang - auf die Rücklaufanhebung Wärme.

2. System nach Anspruch 1, dadurch gekennzeichnet termotransformiruschy Einheit ist weiterhin mit einem Mischpumpeinrichtung jeweils mit dem einzelnen Heizungsanlage verbunden vorgesehen ist und die Vor- und Rücklaufsteigleitungen zu erwärmen.

3. System nach Anspruch 1, dadurch gekennzeichnet termotransformiruyuschy Einheit ist ferner mit Lufterhitzer vorgesehen ist, eine Mischpumpeinrichtung mit dem Versorgungs verbunden ist, und das Rücksetzstufen zu erhitzen.

4. System nach Anspruch 1, dadurch termotransformiruyuschy Einheit gekennzeichnet ist mit einem Ausdehnungsgefäß und Wärmetauscher, der einen Hohlraum durch die Pumpe wird in den einzelnen Heizungssystem enthalten ist, und die andere - zum Vor- und Rücklauf Riser Erhitzen wird das Expansionsgefäß mit dem einzelnen Heizungssystem angeschlossen .

5. System nach Anspruch 1, wobei die Einheit ferner termotransformiruyuschy Luft- und Wasserheizungen ausgestattet ist, die Hohlräume mit einem Ring Umwälzpumpe miteinander verbunden sind und ein Ausdehnungsgefäß und eine zweite an die Wasserheizungswärme Riser verbunden Hohlraum.

Druckversion
Erscheinungsdatum 25.01.2007gg
