Erfindung
Russische Föderation Patent RU2258870

METHODE autonome Heizung und Warmwasser zu einem Wohngebäude und autonome Heizung und Warmwasserversorgung Wohnhaus

METHODE autonome Heizung und Warmwasser zu einem Wohngebäude und autonome Heizung und Warmwasserversorgung Wohnhaus

Name des Erfinders: Kokarev Vladimir Arkhipov
Der Name des Patentinhabers: Kokarev Vladimir Arkhipov
Korrespondenzanschrift: 170042, Twer, ul. Skvortsova-Stepanova, 18, kv.66, EN Khrustalyov (für VA Kokareva)
Startdatum des Patents: 2003.09.12

Die Erfindung bezieht sich auf das Gebiet der Heizungsanlagen und sind für autonome Heizung und Warmwasserversorgung von Wohnhäusern, Fabriken und Industriegebäuden und Strukturen. Das Verfahren zur autonomen Heizung und Warmwasserversorgung von Wohnhäusern umfasst die Verwendung des Wärmeerzeugers der thermischen Energie, die durch die Gas- und Wasserkühlmittelheizung in den Rohrleitungen in einem geschlossenen Kreislauf zirkuliert, mit einem Verbrennungsmotor auf den ersten flüssigen oder gasförmigen Brennstoffen laufen, Wärmekühl Abgas des Motors und heißem Wasser zu dem Wasserkühlsystem Motor, erzwungene Belüftung von Räumen mit warmer Luft aus dem Wärmetauscher, die Räumlichkeiten von den Batteriekühlmittelkühler, Heizungswasser in den Kessel für den häuslichen Gebrauch und die Ansammlung von Wärme in der Wärmekapazität des Materials, isoliert in Bodenuntergrund unter dem Haus zu erwärmen. Die Wärme für Heizung und Warmwasser wird durch Pyrolyse von Abfällen und Schutt und brennbaren Materialien in den Autoklaven Gasgeneratoren erzeugt. Die Heizung und die Pyrolyse des brennbaren Materials Wärmeabzug der Verbrennungskraftmaschine und teploelektronagrevateley erregt einen Elektromotor zu erzeugen. Pyrolyseprodukte - und brennbare Rauchgase werden als Kühlmittel in den Innenluft-Wärmetauscher des Lüftungssystems und dann kondensiert in flüssigen Kraftstoff in einem Kessel mit heißem Wasser verwendet wird. Flüssigkraftstoff wird verwendet, um den Motor in Betrieb zu betreiben. Motorabgase, nachdem die Gasgeneratoren werden als Batteriekühlmittel-Kühler verwendet wird, wird dann an den Wärmestau in der Wärmekapazität Materialien geschickt, dann - in einem Boiler zur Warmwasserbereitung und schädliche Gase durch den Katalysator - in die Atmosphäre. Charakterisierten Vorrichtung zur Durchführung des beschriebenen Verfahrens. EFFEKT: Steigerung der Effizienz des Heizsystems und Warmwasserversorgung, während der Verbrauch teurer Energieträger Quelle zu reduzieren durch das Recycling von Abfall und Müll Kraftstoff ohne die Atmosphäre mit schädlichen Emissionen zu verschmutzen.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft das Gebiet von Wärme und sind zur Selbstheizung und Warmwasserversorgung von Wohnhäusern konzipiert, aber auch Industriegebäuden und Strukturen.

Es gibt ein Verfahren zur autonomen Heizung und Warmwasserversorgung, die die Quelle von Brennstoff in durch Verbrennungswärme aus dem Vergaser zu erhalten besteht, Erhitzen des Wassers als Kühlmittel in den Vorratstank, der unter dem Einfluss der natürlichen Zirkulation bewegt sich durch die Vor- und Rücklaufleitung zwischen dem Warmwasserbereiter Gaserzeuger und dem Vorratsbehälter und während der Inbetriebnahme des Wärmegasgenerator akkumulieren mit Wärmedämmung Zirkulation des Wassers zwischen dem Vorratsbehälter und Ausdehnungsgefäß gemauerten Schornstein [1].

Der Nachteil dieser Methode der Selbst Heizung und Warmwasserversorgung niedrig ist die Ökologie des Verfahrens aufgrund der Verbrennung des Treibstoffs in dem Gasgenerator und eine große Rauchgase zusammen mit der Wärme durch den Schornstein mit dem allgemeinen Rückgang der Heizung und Warmwassereffizienz. Ansammlung von Wasser in dem Wärmespeichertank und der Expansionstank nicht ausreichend ist für eine längere Zeit zwischen den Starts des Wärmeerzeugers.

Die am nächsten an der technischen Natur des vorgeschlagenen Verfahrens ist eine autonome Heizung und Warmwasser, die in der Turnhalle Gebäude von Kungsbacka in Schweden [2], die Wärme bei der Beschaffung besteht aus Sonnendachterrasse des Gebäudes, erwärmte Luft als Wärmeträger in Solarkollektoren und füttern sie umgesetzt wird eine Versorgungsleitung von der Brennkraftmaschine in Akkumulator unterirdischen Wärme installiert unter dem Gebäude, dann an einem Ausgang des Bodens Akkumulators Luft erwärmt das Wasser in dem Speichertank und in den Tank Warmwasserbereiter, wobei der Rückwärtskanal Luftpumpe rezirkuliert getrieben eine Wärmepumpe, wobei das Erhitzen in dem Tanklager Abgasen der Brennkraftmaschine erzeugt, tritt die Kühlung davon trägt den Wasservorratsbehälter und den Heißwasser aus dem Tank-Heizung der Abgriffe zu wirtschaftlichen Zwecken und die in dem Heizungssystem für Heizkörper Räumlichkeiten wie und tritt in das Belüftungssystem zirkuliert mit einem Wärmetauscher, um die Luft im Gebäude Räumlichkeiten für die Heizung.

Der Nachteil dieser Methode ist die Abhängigkeit der Heizung und Warmwassersystem auf die Menge an Sonneneinstrahlung und Sonnentage im Jahr, und das im Hohen Norden und in den langen Winter in Klimazonen mit niedrigen Lufttemperaturen nicht anwendbar. Wenn also dieser Mangel mit Wärme aus den Abgasen der Verbrennungskraftmaschine kompensiert wird, ist die Systemeffizienz bei großen Kosten für Kraftstoff für den Motor gering. Der Motor arbeitet auch hauptsächlich in dem Leerlaufmodus zum Erzeugen von heißen Abgasen, wie die Luftpumpe wird nur von dem Batteriegrundluft zu pumpen. Es ist notwendig, die schwere Umweltbelastung durch den Motorabgasen zu berücksichtigen, den Schornstein in die Atmosphäre emittiert durch.

Bekannte autonome Heizung und Warmwasserversorgung von Wohnhäusern auf dem Wasser-Heizung, in den Vergaser eingebaut, für feste, flüssige oder gasförmige Brennstoffe, einen Wärmespeicherbehälter für Wasser, nepolzuemoy als Kühlmittel umfasst, die Gaswärmeerzeuger mit integriertem Warmwasserbereiter, der mit einem Speichertank Feed und Rücklaufleitung, Sanitär-Geräte und Ausdehnungsgefäß mit dem angeschlossenen Rohrleitungen und Druckleitung, von denen der erste den Einlassring in den Hohlraum des Ausdehnungsgefäßes aufgewickelt wird, wird der Speicher und das Ausdehnungsgefäß mit einer zusätzlichen Zirkulation und Druckleitung und der Schornstein ist mit einer Wärmeisolierung versehen Hitze in Mauerwerk zu akkumulieren. [1]

Die Nachteile dieses Systems sind: Verwendung als Vergaser Ofen oder Kessel zum Kamin Rauchgasemissionen der Umweltbelastung, sondern auch eine geringe Effizienz des Systems durch große Wärmemengen freizusetzen mit heißen Verbrennungsgasen in die Atmosphäre und akkumuliert durch Wärme unzureichenden Schutz im Tank -akkumulyatore und das Ausdehnungsgefäß, die Wärmekapazität von Wasser, das für eine längere Zeit zwischen den Starts des Wärmeerzeugers unzureichend ist. Die Kapazität des Systems für Heizung und Warmwasseranlage Industriegebäuden und Mehrfamilienhäusern kann nicht genug sein.

Die am nächsten an der technischen Natur der vorgeschlagene autonome Heizung und Warmwasserversorgung von Wohngebäuden [2], einschließlich eines Wärmeerzeugers in Form von Sonnenkollektoren in das Dach des Gebäudes Abdeckung gebaut, mit Vor- und Rücklauf für Luft, nepolzuemogo als Kühlmittel, das zirkuliert eine Luftpumpe, die durch einen Verbrennungsmotor angetrieben wird, einen Wasserkühlmantel, der an die Entladungs ​​verbunden ist und geschlossene Rohreinlass, eine Pumpe Luft durch Luftschlauch mit dem Boden Wärme die Batterie in einem geschlossenen Kreislauf verbunden, auf der einen Seite und einen Vorratsbehälter auf der anderen Seite der Wassermantelkühlung der Motorinnen Verbrennungs verbunden in einem geschlossenen Kreislauf mit Vorratsbehälter, wobei der Druck des Motorkanals als Heizwendel ausgelegt um den Abgaskrümmer, der Vorratsbehälter mit Wasser als Kühlmittel in einem geschlossenen Kreislauf über die Leitung c-Heiztank und nach dem Heizkörper Heizung verbunden ist Verbesserungen auf der einen Seite und mit dem Belüftungssystem mit dem Wärmetauscher auf der anderen Seite.

Der Nachteil des bekannten Systems von Heizung und Warmwasser ist seine geringe Umweltverträglichkeit durch Entlüftung von Abgasen und die geringe Effizienz der Arbeit im Hohen Norden und Klimaregionen mit langen Winter, wenn wenig Menge an Sonnentagen pro Jahr, und die Heizung wird nur auf Kosten der durchgeführten Abgaswärme des Verbrennungsmotors der Verbrennungs mit einer signifikanten Strom des flüssigen oder gasförmigen Brennstoff.

Das technische Ergebnis gemäß dem Verfahren autonomer Heizung und Warmwasserversorgung von Wohnhäusern, beinhaltet die Verwendung von Wärme Wärmeenergieerzeuger durch Luft- und Wasserkühlmittelheizung in den Rohren in einem geschlossenen Kreislauf zirkuliert, der Start des Verbrennungsmotors auf der anfänglichen flüssigen oder gasförmigen Brennstoffen, Wärme Kühlmittelmotorabgas und heiß Wasser, ein Kühlwassermotor, Zwangslüftung der Räume mit warmer Luft aus dem Wärmetauscher, erwärmt die Räumlichkeiten des Kühlmittels Batterien Kühler, Heizung Wasser im Kessel für den häuslichen Gebrauch und die Ansammlung von Wärme in der Wärmekapazität des Materials, isoliert in Bodenuntergrund unter dem Haus durch die Wärme für die Heizung erreicht wird und Warmwasser wird durch die Pyrolyse von Abfällen und heißen Schutt und Materialien Autoklaven Gasgeneratoren, Heizung und Pyrolyse des brennbaren Materials erzeugte Wärme von Abgasen aus einem Verbrennungsmotor und teploelektronagrevateley zu erzeugen, erregt die Motorleistungsgenerator, Pyrolyseprodukte - Brennstoffe und Abgase wird als Kühlmittel in dem Systemwärmetauscher Belüftung von Innenluft und dann in flüssigem Kraftstoff kondensieren in einem Kessel mit Wärme des Wassers, flüssigen Brennstoff verwendet, um den Motor in Betrieb, und die Abgase des Motors, nachdem der Gasgenerator als Kühlmittel für die Batterie von Heizkörpern und dann gesendet an den Wärmestau in der Wärmekapazität Materialien, im Folgenden verwendet, zu betreiben - ein Kessel für Wasser und schädlichen Gasen durch den Katalysator Erhitzen in die Atmosphäre gelangt.

Das vorgeschlagene Verfahren autonomer Heizung und Warmwasserversorgung hat sich aufgrund des Zyklus darauf Heizsysteme Effizienz in der Umsetzung erhöht wird geschlossen, wenn die brennbaren Abfälle an den Gasgenerator zum Motor zurückgeführt, und der Ausgang bleibt nur Asche, Schlacke und Ruß für Dünger im privaten Sektor verwendet und Konstruktion. Nach dem neuen Verfahren keine Abhängigkeit von alternativen Energiequellen, insbesondere Sonnenstrahlung, und wird als Brennstoff Abfall verwendet, brennbare Abfälle Materialien Bauschutt und andere Abfälle auf der Deponie entsorgt werden, so dass Schutz der Umwelt gibt es vor der Verschmutzung ist. Umweltschutz der Umwelt auftritt Abgaskatalyse durch. Elektrische Energie von dem Elektromotor für Haushaltsbeleuchtung Bedürfnisse, sondern auch zum Heizen verwendet werden, die den Anwendungsbereich des vorgeschlagenen Verfahrens erweitert. Thermische Berechnungen zeigen einen signifikanten Erhalt von Wärme durch das vorgeschlagene Verfahren, genug 2-4 Familienhäuser mit 2-3 Etagen und Subsistenzkulturen zu erwärmen. Es wird möglich, zuverlässige und kostengünstige Beheizung von Gewächshäusern, Tierhaltung, Industrie und Fabrikhallen und Nebenanlagen, ihre Unabhängigkeit in den Netzen von Strom und Warmwasserversorgung und Heizung von der Zentralheizung und Strom und Wasser erscheint.

Das versicherungstechnische Ergebnis für das autonome System der Heizung und Warmwasserversorgung von Wohnhäusern, einschließlich der sanitären Einrichtungen und beheizten Räumen des Wohnhauses mit Batterien Heizkörper und Lüftungssystem, durch den Wärmetauscher Luft erhitzt, geschlossen Rohrsystem zur Durchflussrate, der Verbrennungsmotor mit einer Pumpe, einem Wasserkühlmantel verbunden mit einem Wassertank geschlossen Leitung mit Mess Kraftstoff und dem Kollektor der Abgase durch den Wärmetauscher in Form von isolierten Material im Boden Fundament einen Wassertank, sondern auch den Wärmespeicher unter dem Boden des Transfer umgebenden Rohrwärme Haus vorbei wird dadurch erreicht, dass der Wärmeerzeuger in a eingeschaltet und der Autoklav Gasgeneratoren für die Pyrolyse der Abfälle, Abfallbrennstoff und Materialien mit einem in die unter der Abdeckung teploelektronositelyami entladen, erregt die Motorleistungsgenerator und einen zentralen Schaft für die Abgase aus dem Motor Auspuffkrümmer vorbei, den Lauf durch die Rohrleitung am Auslass des Gaserzeugers an Batterien Radiatoren angeschlossen Raumheizung, gegen die Rohrleitung mit den Abgasen als Wärmeträger isoliertem Wärmespeicher Fußboden- Haus geht durch und ist mit einem Warmwasserbereiter in dem Wassertank in der Form einer Spule, und der Ausgang aus dem Kessel wird in die Katalysator schädlichen Gasen beladene brennbares Material in die Pyrolysekammer verbunden installiert verbunden Vergaser zwischen dem Zentralrohr und dem Mantelrohr teploelektronagrevateley verbunden mit brennbaren Gasen und Rauch als die Wärmeübertragung auf den Wärmetauscher der Lüftungsanlage, und - mit einer separaten Spule in dem Wassertank Kessel in flüssigen Kraftstoff für den Motor des Spenders zu kondensieren.

Das vorgeschlagene System der Heizung und Warmwasserversorgung ist völlig autonom und hängt nicht von der zentralen Heizungsrohre und Übertragungsnetze, kann in den Bereichen Betriebs- und Industriegebäuden und Strukturen in den Bereichen der ländlichen und vorstädtischen Gebieten umgesetzt werden. Das System hat einen hohen Wirkungsgrad, Kraftstoff für Wärme im System zu erzeugen ist Hausmüll, Schmutz und anderen brennbaren Materialien pyrolysiert ohne Rauch und unverbrannter Gase in die Atmosphäre zu verlassen. Pyrolyseprodukte - brennbaren Gasen und flüssigen Brennstoffen, abgeleitet aus der Kondensation von brennbaren Gasen verwendet, um einen Verbrennungsmotor mit einem elektrischen Generator zur Stromerzeugung für die Beleuchtung und Raum für die Pyrolyse in Gasgeneratoren arbeitet nach dem Prinzip des Autoklaven gekoppelt zu betreiben. Inbetriebnahme und den Betrieb in einem bestimmten Modus Gasgeneratoren Heizvorrichtungen liefern Wärme und Abgase von der Motortemperatur am Auslass des Reservoirs 2300 ° C, Erhitzen der thermischen Energieerzeuger bis 800 ° C. Ein Gemisch aus Kraftstoff und Abgaswärmetauscher Lüftungsgerät Eintritt Warmluft in den Raum gepumpt und Dalle - in Kesselvorratsbehälter in flüssigen Kraftstoff und Heizungswasser-Heizsystem zu kondensieren ist sicher genug für die Zimmer, denn es kann außerhalb des Hauses in dem vorgeschlagenen System arbeiten, und das Abgas aus dem Motor Reservoir Gase in den Kofferraum des Wärmeerzeugers kommt, dann - in Tankkesselspeicher für Warmwasserheizung und nach dem Kessel Register isolierte Wärmespeicher im Boden Fundament unter dem Gebäude, nicht Pose zu Gefahrenbereichen.

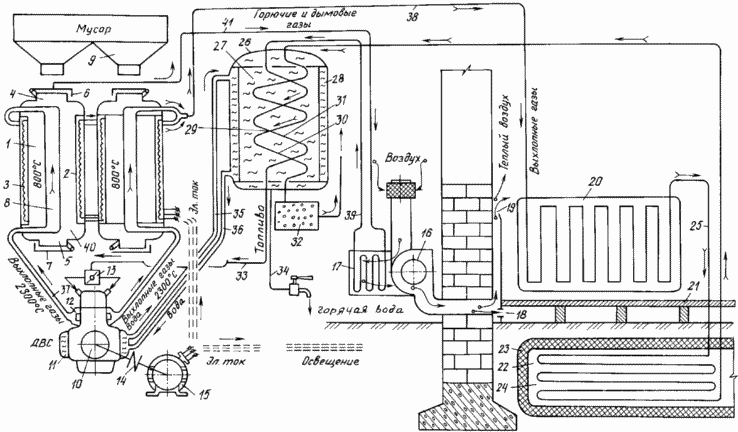

Kurzbeschreibung der Zeichnung, die schematisch eine autonome Heizung und Warmwasserversorgung von Wohnhäusern zeigt.

METHODE autonome Heizung und Warmwasser zu einem Wohngebäude und autonome Heizung und Warmwasserversorgung Wohnhaus

Autonome Heizung enthält abwechselnd einschalten und der Autoklav Gasgeneratoren 1 mit einem in die unter dem Deckmantel entladen 2 teploelektronagrevatelyami 3, Be- und Entladen Luken 4, 5 mit verschlossenen Deckeln 6 und 7 und mit dem zentralen Stamm 8, für die Pyrolyse von Siedlungsabfällen bestimmt, brennbare Abfallstoffe angesammelt in Trichtern 9a und der Verbrennungsmotor 10 mit einem Wasserkühlmantel 11 und eine Wasserpumpe mit dem Kollektor (das Diagramm nicht gezeigt ist) 12 werden die Abgase als Kühlmittel und mit Spender 13, flüssigen und gasförmigen Brennstoffen verwendet wird, über eine Kupplung 14 verbunden, elektrischen Generator 15 bis teploelektronagrevateley 3 und Beleuchtung elektrischer Strom für Anlagen erzeugen. Die Zimmer sind mit Wohnraumlüftung ausgestattet für Warmluftheizung, bestehend aus einem Lufteinlass des Gebläses 16 Boxen mit eingebautem Wärmetauscher 17 und die Lüftungsfenster 18 und Schlitze 19, im Untergeschoss mit Blick auf und in den Seitenwänden und den Heizkörpern und 20 Heizkörper. Unter dem Boden 21 im Planum Haus angeordneten Wärmespeicher 22, in der Form eines geschlossenen Haftanstalt in der 23 Wärme des Materials 24, die als Pflasterstein, Kies und Sand verwendet wird, die Linie 25 mit den Abgasen als Wärmeträger zu verstecken. Warmwasser-Verteilungssystem (siehe. die Zeichnung) besteht aus einem Wassertank 26 für Sanitär erhitzt werden muss Wasser 27 gebaut mit doppelten Wänden des Behälters 28 für Kühlwasser aus dem Wasser bilden Mantel 11 des Motorkühl 10 und mit einem eingebauten in Kessel 29 gebildet in Form von zwei Spulen 30 und 31 mit dem heißen Wärmeübertragungsmedien, die als jeweils die Abgase aus dem Wärmespeicher 22 und Rauch und brennbare Gase aus dem Wärmetauscher kommenden 17 des Lüftungssystems verwendet werden. Am Auslass des Wasserbehälters 26, eine Spule 30 mit dem Katalysator 32 aus den Abgasen von schädlichen Abgasen in die Atmosphäre nach dem Katalysator emittiert verbunden sind, und die Spule 31 des kondensierten flüssigen Brennstoffs und brennbarer Rauchgase durch eine Leitung 33 verbunden, mit dem Spender 13 des Motors 10. Der Wassertank 26 mit erhitztem Wasser durch eine Leitung 34 verbunden zu sanitären Einrichtungen. Band 28 des Wassertanks 26 durch den Einlass 35 und der Auslaßleitung 36 ist mit einem Wasser angeschlossen Kühlmantel 11 des Motors 10. Die Kollektoren 12, Motorabgas 10 in Verbindung mit einem zentralen Schaft 8 Vergasern 1 durch die Leitung 37 Barrel 8 Aufblasvorrichtung 1 verbunden ist Tauscher 17 durch die Lüftungsleitung zu erhitzen 41 und 17 mit dem Wärmetauscher zugeordnete Spule 31 Leitung 39. der Hohlraum 40 des Vergasers 1 geladen Pyrolyse brennbares Material, verbunden, um die Leitung 38 zu den Heizkörpern Batterie 20 mit dem Auslaßrohr 25 verbunden, in dem Wärmespeicher 22.

Autonome Heizung Wohngebäude-System funktioniert wie folgt. Aus dem Vorratsbehälter 9, der anfallenden Abfälle, brennbare Abfallstoffe werden durch das Startfenster 4 in dem Hohlraum 40 des Autoklaven Gaserzeuger 1 zugeführt und Deckel 6. Auf der Quelle flüssigen oder gasförmigen Brennstoffen beginnen Brennkraftmaschine 10 und von dieser abgedichtet durch eine elektrische Kupplung 14, 15, elektrische Energie Strom, der für Brennstoffe aus teploelektronagrevateley 3 unter der Abdeckung 2 und an die Licht- und Haushaltsbedarf geht, und die Abgase mit der Temperatur 2300 ° C vom Motorverteile 12 über die Leitung 37 an die zentrale Bohrung 8 des Gasgenerators 1 in seine Erwärmung und Pyrolyse von brennbarem geschickt Materialien bei einer Temperatur von 800 ° C und am Ausgang des Vergasers weiter - über Leitung 38 in den Batterie Heizkörper 20 der Raumheizung Häusern, wonach sie in die Leitung 25 des Wärmespeichers 22, in dem zugeführten Wärme aus dem Abgaswärmekapazität Material 24 (Kies, Pflastersteine ​​übertragen wird, Sand et al.), montiert in einem Isolator 23 unter dem Boden 21 Verbesserung der Bodenuntergrund zu Hause und dann über Leitung Abgase an die Spule 30 des Kessels 29 in den Wassertank 26 eingebettet gerichtet ist, heißes Wasser zu erzeugen, und nach dem Katalysator 32 und die Reinigung von schädliche Gase in die Atmosphäre geleitet. Brennbare und Rauchgase aus dem Behälter des Vergasers als Wärmeübertragungsmittel, - Pyrolyseprodukte durch die Leitung 41 zugeführt wird, zunächst in einem Wärmetauscher 17 in dem Lüftungskanal mit einem Gebläse 16 eingebettet für die Zufuhr von Warmluft für die Raumheizung durch die Schlitze 19 in den Wänden des Hauses und durch ein Fenster 18 unterhalb des Fußbodens 21. Wärmetauscher 17 Kraftstoff nach und Rauchgase durch die Leitung 39 an die Spule 31 des Kessels 29, geschickt, wo sie in flüssigem Kraftstoff zu dem Auslass des Wassertanks 26 durch die Leitung 33 zugeführt wird, kondensiert wird in den Spender 13 Kraftstoffmaschine 10 das Wasser den Motor 10 aus dem Wassermantel 11 Kühl , Heizung, Dampfmaschine Pumpe (nicht gezeigt) durch die Strömungsleitung 35 in den beheizten Behälter 28 des Wassertanks 26 verliert mit dem Tank Heizwasser Wärme von der Zufuhrleitung zugeführt wird, 36 zurückgeführt wird in den Kühlmantel gekühlt am 10. November die Betriebstemperatur von 93 ° C gehalten wird . Der erhitzte Wassertank 26 in dem heißen Wasser strömt durch die Leitung 34 in die Sanitäreinheit. FINANCE abwechselnd nach der Pyrolyse des brennbaren Materials durch die Emission von Ruß, Asche und Schlacke Handhabung durch das Fenster 5 abgegeben, nachdem die Deckel öffnen 7. Zwischen 1 abwechselnd beginnt verwendete Gasgeneratoren Wärme im Wärmespeicher 22 angesammelt.

Das vorgeschlagene Verfahren auf der Grundlage eines autonomen Heizungsanlage und Warmwasserversorgung wird in der Fabrik "Tverstroymash" umgesetzt und wird das Werksgelände der Zentralheizung Netz und Stromnetze der Stadt, heruntergefahren regelmäßig durch einen Mangel an Energie zu deaktivieren. Dies ermöglicht es dem Unternehmen auf einem Stand-alone-Heizung, Warmwasser und Beleuchtung zu gehen, während die Herstellung von brennbarem Abfall recycelt, Reifen, Siedlungsabfälle in Gasgeneratoren zu töten, ohne die Emission von schädlichen Rückständen in der Umwelt. Signifikante Einsparungen beim Kauf von teuren Energieträger (Kohle, Gas, etc ..), Abfallentsorgung, Transportkosten. zentralisierte Abfallsammelorganisation für den Einsatz in Gasgeneratoren der Anlage städtischen Probleme können durch die Nutzung von häuslichen und industriellen Abfällen einschließlich verarbeitete Reifen zu lösen. Es eignet sich für die Aufnahme und Speicherung große Menge an Wärme, die vorgeschlagene Methode für autonome Heizung und Warmwasserversorgung von mehreren Sommerhäusern oder auf dem Land zu verwenden, und sogar ganze Städte, die von der Kapazität und die Zahl der Autoklav Gasgeneratoren ab. Es besteht ein erhebliches Interesse der Industriellen, Privatpersonen und kommunale Dienstleistungen in der raschen Umsetzung der vorliegenden Erfindung.

QUELLEN VON INFORMATIONEN

1. SU 1295157 A1, 02.01.1985.

2. Borisov VI und andere. Ihr Zuhause. Der Nutzen der einzelnen Bauherren, Tver, IPP "Prometheus": M:. Kolos, 1994, s.308-309.

FORDERUNGEN

1. Verfahren zur autonome Heizung und Warmwasserversorgung von Wohnhäusern, einschließlich der Verwendung von Wärmeenergie Wärmeerzeuger durch die Gas- und Wasserkühlmittelheizung in den Rohren in einem geschlossenen Kreislauf zirkuliert, der Start des Verbrennungsmotors auf der anfänglichen flüssigen oder gasförmigen Brennstoffen, Wärmeübertragung Wärmemotorabgas und Warmwasser Wassermotorkühlsystem, erzwungene Belüftung von Räumen mit warmer Luft aus dem Wärmetauscher, erwärmt die Räumlichkeiten des Kühlmittels Batterien Kühler, Heizung Wasser im Kessel für den häuslichen Gebrauch und die Ansammlung von Wärme in der Wärmekapazität des Materials, isoliert in Bodenuntergrund unter dem Haus, bei dem die Wärme für Heizung und Warm Wasser wird durch die Pyrolyse von Abfällen und Abfallbrennstoff und Materialien im Autoklaven Gasgeneratoren, Heizung und Pyrolyse des brennbaren Materials erzeugte Wärme von Abgasen aus einem Verbrennungsmotor und teploelektronagrevateley zu erzeugen, erregt die Motorleistungsgenerator, die Pyrolyseprodukte - Brennstoffe und Abgase wird als Kühlmittel in dem Wärmetauscher des Lüftungssystems verwendet Raumluft und kondensieren dann in flüssigem Brennstoff in einem Kessel Wasser, flüssigem Brennstoff in Wärme verwendet, um den Motor in Betrieb zu arbeiten, und die Abgase des Motors, nachdem der Gasgenerator verwendet wird, als ein Kühlmittelkühler Batterie dann an den Wärmestau in der Wärmekapazität Materialien gesendet wird, dann - in Boiler für Warmwasser und schädliche Gase durch den Katalysator - in die Atmosphäre.

2. Autonome Heizung und Warmwasserversorgung von Wohnhäusern, einschließlich der sanitären Einrichtungen und beheizten Räumen eines Wohnhauses mit Heizkörpern Batterien und Lüftungssystem, durch den Wärmetauscher Luft erhitzt, geschlossen Rohrsystem zur Durchflussrate, der Verbrennungsmotor mit einer Pumpe mit einem Wasserkühlmantel verbunden mit einem Wassertank geschlossen Wasserleitung mit Spender Abgasen Kraftstoffkrümmer einen Wassertank durch den Wärmetauscher, sondern auch der Wärmespeicher eines isolierten Wärme des Materials in der Bodenuntergrund unter dem Boden des Hauses die Linien Kühlmittel umgibt, dadurch gekennzeichnet, dass der Wärmeerzeuger in Form von Windungen auf, und der Autoklav Gasgeneratoren für die Pyrolyse der Abfälle, Abfallbrennstoff und Materialien mit einem in die unter der Abdeckung teploelektronagrevatelyami entladen, die Motorstromgenerator erregt, und einen zentralen Schaft zum Hindurchführen der Abgase des Auspuffkrümmers, am Auslass des Gasgenerators wird die Pipeline der Lauf durch an Heizkörpern verbunden Batterien Raumheizung, aus denen die Leitung mit den Abgasen als Wärmeträger durchläuft isolierten Wärmespeicher Fußboden- Haus und ist mit einem Warmwasserbereiter in dem Wassertank in der Form einer Spule, und der Ausgang aus dem Kessel verbunden ist, installiert mit dem Katalysator schädlichen Gasen beladen mit brennbaren Materialien zur Pyrolyse Vergaser Hohlraum zwischen dem Zentralrohr und dem Mantelrohr teploelektronagrevateley verbunden mit brennbaren Gasen und Rauch als die Wärmeübertragung auf den Wärmetauscher der Lüftungsanlage, und - mit einer separaten Spule in dem Kesselwasserbehälter in flüssigem Kraftstoff für den Motor des Spenders zu kondensieren.
