Erfindung
Russische Föderation Patent RU2170885

SYSTEM Teploenergosnabzhenie

SYSTEM Teploenergosnabzhenie

Name des Erfinders: Daniel Valentin Wladimirowitsch; Vadim Slavin Solomonovich
Der Name des Patentinhabers: Danilov Valentin Wladimirowitsch; Vadim Slavin Solomonovich
Korrespondenzanschrift: 660017, Krasnojarsk, P / 20870, Yu.P.Elistratovu
Startdatum des Patents: 2000.07.17

Das System ist in die zentrale Kraft-Wärme-Systeme eingesetzt. Kraft-Wärme-System in Ihrem Netzwerk enthält einen Heizkreis Wärmepumpen im Rückwasserleitung installiert, mit der Möglichkeit, die Temperatur und Rücklauf zu senken. Das System sorgt für die kombinierte Erzeugung von Wärme und Strom, es enthält eine Zirkulationsschleife Strom und AC Heizkreis. Das technische Ergebnis ist die Effizienz der Nutzung von Brennstoffenergie zu erhöhen.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf eine Wärmezufuhr von Warmwasseranlagen in einer geschlossenen Heizungsanlage.

Die aktuelle Fernwärmesystem wurde in den 30er Jahren gebildet. Die Basis von Fernwärme ist ein Wärmekraftwerk, das Strom und unvermeidlich unter den Gesetzen der Thermodynamik erzeugt, Wärmeabfuhr für die Raumheizung verwendet wird und bei einer relativ hohen Temperatur durchgeführt. Kombinierte Erzeugung von Strom und Wärme in KWK bietet Kraftstoffeinsparungen im Vergleich zur getrennten Produktion, aber diese Methode hat die folgenden Nachteile: niedrige Energienutzungsgrad der chemischen Energie eines Brennstoffs, einen großen Wärmeverlust in Fernheizleitungen, hohe Unfallrate und geringen Ressourcen der Erwärmung aufgrund der hohen Wassertemperatur.

Bekannt Heizung und Warmwasser, die Kupfer, Oberflächenwasserbereiter, wobei letztere in der Eingangskühlleitung mit dem Ausgang des Heizkessels über die Versorgungsleitung angeschlossen und der Ausgang - vom Kesseleingang mit dem Inversen der Hauptrohrleitung mit einer Pumpe versehen, Oberflächenwasser Heizleistung für die Heizungsleitung ist mit der Rohrleitung verbunden ist Warmwasserversorgung, sondern auch auf die Hauptleitung Tichelmann Rohrheizung (SU, 1643879, MKI Cl. F 24 D 3/08) mit dem Versorgungshauptleitung Versorgungsleitung und Heizungssystem angeschlossen. Das System umfasst ferner drei Jumper mit Steuerventilen, von denen die erste auf der gegenüberliegenden Hauptleitung nach der Pumpe verbunden ist und das Heizsystem Förderrohr, wobei die zweite - im Gegenteil die Hauptleitung zwischen dem Einlass des Kessels und dem Befestigungspunkt der ersten Brücke und an die Versorgungshauptleitung zwischen dem Auslass des Kessels und dem Befestigungspunkt Vorlaufleitung Heizungsanlage, die dritte - die Pipeline Warmwasserversorgung und Rücklaufleitung des Kühlmittels und das und das System weiterhin zwei Birne, von denen die erste in einem Raum installiert ist, und die zweite - auf der Pipeline heißes Wasser in der Rückhauptleitung am Ausgang Wasserheizungssteuerventil eingebaut, wobei die erste termoballon an das Steuerventil der ersten Brücke und dem anderen verbunden - mit einem Steuerventil der zweiten Brücke und Rücklaufleitung, wobei das System einen Vorratstank und einen Bereitschafts-Steuerbehälter und einen Tank akkamulyator der Rückhauptrohr und kommuniziert über das Rohr transfusionsFüllung verbunden umfasst mit redundanten Kontrollgefäß.

Bekannte Raumheizung wird durch geringe Effizienz und erhöhte Komplexität gekennzeichnet.

Bekannte und Raumheizsystem am N 2121114 Patent auf 11/12/97, ist sie das Heizsystem Wärmepumpe mit der Fähigkeit, auf ausstatten sowohl das Rohr mit warmem Wasser und einer Rohrleitung mit kaltem Wasser und in der Wärmepumpe zu verbinden Schaltung zwei hat Luft-Wärmetauscher Lüfter zur Kühlung der Raumluft im Sommer und Wärme aus der Außenluft in der Halbzeit Zeitraum.

Aber dieses System ist unwirksam.

Das Wesen der Erfindung ist es, ein Netzwerk von Heizungspumpensystem (thermotransformers) im Rückwasserleitung enthalten ausstatten einen Wärmeplansystem nach unten Wärmestrom zu ändern und zurück.

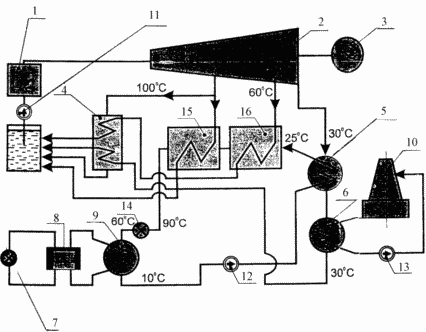

Wärme-Kraft-System ist in dem Flußdiagramm von Fig erläutert. Es verfügt über einen Dampferzeuger 1, eine Dampf mehrstufige Turbine 2, einen elektrischen Generator 3, Vorwärmer 4 Wärmetauscher 5 für Vorerwärmungssystem Wasser, Kühler Abdampf 6, die thermische Energieverbraucher 7, eine Wärmepumpe 8 (thermotransformer) mit, Wärmetauscher Wasser-Freon 9, 10 Turm, Pumpen 11, 12, 13, 14 mit den Wärmeverbraucher Geräte Konvektoren Wärmetauscher 15 und 16, die Wasserleitungen zu erwärmen.

SYSTEM Teploenergosnabzhenie

Das System arbeitet wie folgt (eins).

Der Dampferzeuger 1 ist von hoher Dampftemperatur und Druck, die in einem mehrstufigen Dampfturbine 2, die Betätigung elektrischer Generator geliefert wird 3. Die Dampfturbine weist einen Dampfextraktion, die zur internen Bedürfnisse des Kraftwerks und eine Zentralheizung Verbraucher 7 und 14. Die Auswahl von Dampf bei 100 o verwendet wird , C regerativnoy 2 dient Wasser durch den Wärmetauscher 4 und der Pumpe 11. der Abdampf nach der Turbine zu den Wärmetauschern 5 und 6 durch den Zirkulationskreislauf zugeführt wird, zuzuführen, und ist mit dem Dampferzeuger 1. Somit versorgt, der Dampferzeuger 1, die Turbine 2 und dem Wärmetauscher 5 und 6 bilden eine Zirkulationsschleife Strom . Im Kondensator Abgaskondensationsdampfdampf 6 mittels eines Kühlturms 10 und der Pumpe 13.

Auswahl von Dampf bei 60 o C wird verwendet , Wärmeverbraucher in dem Netzwerk Heizkreis gebildet durch die Wärmetauscher 16, 15, 9, 5 und die Pumpe 12. Wenn die Temperatur des Rücklaufwassers bei 10 o C in den Vorwärmetauscher zugeführt wird zuzuführen 5. Die Temperatur steigt somit auf 25 o C. die Wärmetauscher 15 und 16 steigt die Wassertemperatur auf 90 ° C und 14 an die Verbraucher geliefert Heizungen Konvektor Typ (Heizkörper) verwendet wird . Die Temperatur des Heizwassers Ausgangsdaten Benutzer beträgt 60 o C. Bei dem Wärmetauscher 9 (Wasser-Freon) erzeugt Wärmeabfuhr über thermotransformers - Wärmepumpe 8. Im Sekundärkreis 7 thermotransformers angeschlossenen Verbraucher, der als teplonagrevatelnyh Geräte wie gewöhnlich sein können Heizkörper oder mit forcierter Luftgebläse (thermische Ventilatoren).

Integration der Wärmepumpentechnik in Kraft-Wärme und elektrische Energie wird die Energieproduktion, beispielsweise von 19 auf 34% zu erhöhen. Physikalisch ist dies erreicht, indem die effektive Temperatur im thermodynamischen Zyklus zu reduzieren und Verluste in Fernheizleitungen reduzieren, während die Temperatur des Kühlmittels in den Leitungen verringert wird.

Die neue Heizungsanlage Benutzer erhält die gleiche Menge an Kraftstoff, aber es wird die Produktion von Elektrizität zu erhöhen.

Gemäß der Erfindung wächst die Kraftstoffeffizienz des Energieverbrauchs um 70%, was natürlich zu einer Verminderung der CO 2 -Emission führen.

Der Übergang zu einer Niedertemperatur-Wärme Zeitplan in Autobahnen, zusätzlich Verlust zu reduzieren Wärme wird die Ressource zu erhöhen, reduzieren die Unfallrate von Heizung und reduzieren ihre Kosten durch billigere isolierende Materialien.

FORDERUNGEN

Kraft-Wärme-System, für die kombinierte Erzeugung von Wärmeerzeugung und Strom, mit einer Zirkulationsschleife Leistung und AC Heizkreis, dadurch gekennzeichnet, dass die Strom Heizkreis mit thermotransformers ausgestattet - Wärmepumpen, und sie sind in der Rückwasserleitung mit der Möglichkeit, installiert das System thermische Zeitplan nach unten Temperatur ändern Vorwärts- und Rückwärts Wasser.
