Erfindung
Russische Föderation Patent RU2196941

Tür-HEIZUNG

Tür-HEIZUNG

Name des Erfinders:. Biryulin IB; Kolosov I.N. Kuzovlev VS
Der Name des Patentinhabers: Biryulin Igor Borissowitsch; Kuzovlev Viktor Stepanowitsch; Ivan Kolosov
Korrespondenzanschrift: 414056, Astrachan-, ul. Tatischtschew, 18a, Engineering and Construction Institute, eine Bibliothek, L.F.Kolosovoy
Startdatum des Patents: 2001.07.05

Die Erfindung betrifft Heizungstechnik. Das Heizsystem umfasst einen Kessel, Vor- und Rücklauf der Heizungsanlagen, Heizungen und Pumpen. Wasser Heizleistung von Gas-Kesselblech durch Düsen an den Vor- und Rücklauf des Heizsystems angebracht und Wasserheizungsrohre (Spule) platziert im Kocher-Kessel durch Rohre mit dem System verbunden heißem und kaltem Wasser, und in den Warmwasserspeicher, Kesselblech installiert Schutz Sensoren Überhitzung und aus-Steuerung von Wasser und in den Schornstein - Traktionskontrolle Sensor elektrisch mit der Steuereinheit durch gazoszhigayuschim Gerät angeschlossen ist, und Bypass-Leitung zur Rückleitung des Heizsystems verbunden vor und nach der Pumpe wird das Kugelventil eingebaut. Das technische Ergebnis ist die Metallverbrauch des Systems zu verringern und die Funktionalität zu erweitern.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft Heizungstechnik und kann für Heizung und Warmwasserversorgung von Wohnungen in Wohngebäuden von einer beliebigen Anzahl von Stockwerken, mit einer autonomen Wärmequelle verwendet werden.

Bekannte Wohnung Heizung, Versorgung umfassend und Rücklaufleitungen mit den Wärmeleiter der Heizungsnetze, Heizgeräte, Absperrventil und ein Steuerventil (AS 987302, gemäß Kl. 24 F D 3/02, BE 1, 1983, die UdSSR ).

Bekannte Wohnung Heizungsanlage hat keine unabhängige Quelle von Wärme und Warmwasserbereiter.

Bekannte Tür-Heizungsanlage einen Boiler, Warmwasser-Wärmetauscher, der mit einem Ausdehnungsgefäß ausgestattet, Vier-Wege-regulative Regelventil mit elektrischem Antrieb und Pumpe. Darüber hinaus ist der Kessel und das Vierwegeventil elektrisch mit den Sensoren und Steuerautomatisierungsgeräte (Yu.S.Davydov und andere neue Systeme der Automatisierung der Heizvorrichtungen M:.. .. Stroyizdat, 1990, 138, Figur 47) (AVOK Journal, 1 / 2001, S.. 8-13).

Bekannte Tür Heizsystems ist komplex in der Konstruktion, enthält eine beträchtliche Anzahl von Elementen der Automatisierung und teplopreobrazuyuschih Geräte.

Bekannte Gasherd-Kessel mit einem Gehäuse, Brennerraum, Kamin, Heißwassertank, der Ofen, das Flammrohr und die Gasbrenner, der Schrank und abgeschirmt Rohrwasserheizungsrohre in Form einer Spule (AS 506731, gemäß cl. F 24 C 3 / 00, 10 BI, 1976, die Sowjetunion).

Bekannte Gasherd-Kessel ist nicht mit Sicherheitseinrichtungen und Automatisierungstechnik ausgestattet.

Die nächstgelegene technische Lösung für das vorgeschlagene System ist ein System von Wasser jede Wohnung enthält Kesselheizung, Vor- und Rück, zwischen denen in den Rohrleitungen von Heizungen installiert sind, Ausgleichsbehälter und Pumpe (Ya.N.Berkman usw. Verzeichnis Superintendent Sanitär Kiew ..: Budivelnik, 1975, S.. 197, Abb. 60)

Bei dem bekannten System keine Warmwasseraufbereitung Gerät für den Hausbedarf und Ausrüstung Sicherheit und Regelung der Wärmequelle, die die entsprechende Unannehmlichkeiten und Risiken für den Betrieb der Mieter der Wohnung schafft. Das Fehlen der Abzweigleitung der Pumpe und der Verwendung von Ventilen mit einer erheblichen hydraulischen Widerstand verschlechtert den Betrieb des Systems.

Das technische Ergebnis ist die Funktionalität des Systems zu erweitern und dessen Metallgehalt zu reduzieren.

Das technische Ergebnis wird dadurch erreicht, dass jede Wohnung Heizungsanlage besteht aus dem Kessel, Vor- und Rücklauf der Heizungsanlagen, Heizungen und Warmwasserbereiter Kapazität von sich auf den Vor- und Rücklauf des Heizsystems und Wasserheizungsrohre (Spule) befestigt durch Düsen Gas-Kesselblech pumpen Traktionskontrolle Sensor ist elektrisch über ein Bedienfeld mit gazoszhigayuschim Gerät verbunden ist, und - in dem platten Kessel durch Rohre an das System heißes und kaltes Wasser verbunden ist, und in dem Heißwassertank, Kesselblech zum Schutz vor Überhitzung des Wassers und aus-Steuersensoren und im Schornstein installiert auf der Leitung Bypass zur Rücklaufleitung der Heizungsanlage verbunden ist vor und nach der Pumpe wird der Kugelhahn installiert.

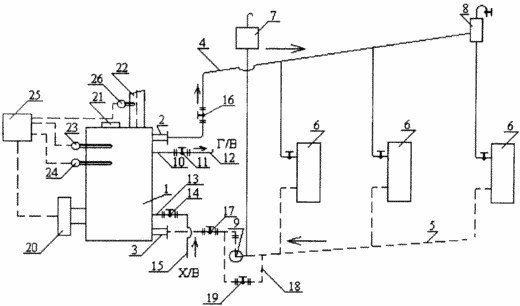

Die Zeichnung ist eine schematische Darstellung jeder Wohnung Heizsystemen.

Tür-HEIZUNG

jede Wohnung Heizungsanlage besteht aus einem Gasherd, Boiler 1 verbunden, um es durch die Rohre 2 und 3, um eine gerade Linie 4 und die Rückleitung 5 des Heizsystems mit Heizungen 6, 7 Ausdehnungsgefäß, Luftsammler 8 und 9. Die Warmwasser-Zirkulationspumpe Rohr (Spule) befindet sich in der Gaskessel-Platte 1 (nicht dargestellt) durch die Leitung 10 und das Ventil 11 zu einer Warmwasserversorgungsanlage 12 Wohnungen verbunden sind. Auf der gegenüberliegenden, unteren Ende der Spule durch das Rohr 13 und das Ventil 14 ist mit dem Kaltwassersystem 15 verbunden Vor Düsen 2 und 3 in den Rohren 4 und 5 montiert Kugelhähne 16 bzw. 17. Die Schleife 18 an die Rücklaufleitung 5 verbunden ist, vor und nach der Pumpe 9, 19 der Kugelhahn installiert ist.

Gasherd-Heizkessel 1 hat gazoszhigayuschee Vorrichtung 20, die Brenner 21 und 22. Der Abgassensor 23 zum Schutz der Kesselplatte 1 und Wärme aus dem Wassersensor 24 ist Steuerung AUS in seine Warmwasserspeicher installiert elektrisch über die Steuerkonsole 25 verbunden (nicht dargestellt) automatische Sicherheit und Kontrolle gazoszhigayuschego Vorrichtung 20 Sensor 26, die Traktionskontrolle in den Schornstein Satz 22 und ist elektrisch über ein Bedienfeld mit 25 Sicherheits- und Automatisierungssteuergeräte angeschlossen gazoszhigayuschego 20.

Die Notwendigkeit, den Ball zu installieren Ventile 16, 17 und 19 ist, dass sie den Strömungsquerschnitt nicht reduzieren und Rohre schaffen keine zusätzlichen Strömungswiderstand des Wassers im Heizsystem zirkuliert.

Tür-Heizungsanlage funktioniert wie folgt.

Produzieren Inhalt durch den Ausgleichsbehälter 7 oder ein anderes Gerät mit Wassertank Gas-Wasser-Heizungskessel-Platte 1 und das Heizungssystem mit offenen Kugelventile 16, 17 und 19, und dann sind gazoszhigayuschee Vorrichtung 20, Kugelschließventil 19 enthält eine Pumpe 9 und produzieren den Luftauslass des Luftsammler 8. Teller (nicht dargestellt) des Sensors 24 Gastemperaturbereich abgesetzt und die Wohnung beginnt zu heizen. Nach Beendigung des Entwurfs in den Kamin 22 oder überhitztem Wasser oben zulässig, die Sensoren 26 und 23 über die Steuereinheit 25 wird das Team eine Reise in die Gas gazoszhigayuschemu Gerät geben 20. Beim Verlassen der Wohnung zu gewährleisten positive Temperatur außerhalb Mieter kann die Pumpe 9 und gazoszhigayuschee Einrichtung 20 und öffnen ausschalten Kugelventil 19 in der Bypassleitung 18. die natürliche Zirkulation von heißem Wasser in der Heizungsanlage wird eine gewisse Zeit über Null-Temperatur in der Wohnung vor Mieter Rückkehr zu halten.

Für Warmwasser für den Haushalt 20 einen Mieter an der Arbeits gazoszhigayuschem Gerät benötigt öffnet die Ventile 14 und 11. Mit dieser Aktion tritt er in das System heißes und kaltes Wasser zusammen und Heizwasser erfolgt in der Wasser-Heizregister Kapazität der Kesselblech. Nach Ende der Parsen von Warmwasserventile 11 und 14 geschlossen.

Während des Sommers, Kugelventile 16 und 17 geschlossen, Gasherd-Kessel zum Kochen und Warmwasser verwendet wird.

Verwendung von Gaskochern in der Tür-Kessel Heizungsanlage mit einer automatischen Sicherheits- und Regelsystem vorgesehen reduziert den Metallgehalt im allgemeinen aufgrund seiner Lage innerhalb des Zylinders. Das Vorhandensein einer Bypass-Leitung mit einem Kugelventil an der Pumpe ermöglicht es, wenn die richtige Auswahl des Heizsystems Elemente zu verweigern (§ Vor- und Rücklauf, die Größe des Ausdehnungsgefäßes und Heizgeräten).

Angeboten jede Wohnung Heizsystems, ein Mehrzweck, können weit verbreitet in Heizen verwendet werden.

FORDERUNGEN

Per-Wohnung Heizungsanlage Warmwasserboiler, umfassend, Vor- und Rück von Heizungsanlagen, Heizungen und Pumpen, wobei die wasser Heizleistung von Gas-Kesselblech durch Düsen an den Vor- und Rücklauf des Heizsystems und Wasserheizungsrohre (Spule) angebracht befindet sich in Herd-Kessel durch an das System angeschlossenen Leitungen heißem und kaltem Wasser, und in dem Heißwassertank, Kessel Platte gegen eine Überhitzung des Wassers zu schützen installiert und aus-Steuerung Sensoren und im Kamin - Traktionskontrolle Sensor elektrisch über ein Bedienfeld mit gazoszhigayuschim Gerät verbunden ist, und Bypassleitung zur Rücklaufleitung der Heizungsanlage verbunden ist vor und nach der Pumpe wird der Kugelhahn installiert.
