Erfindung
Russische Föderation Patent RU2265776
HEIZSYSTEM GEBÄUDE
Name des Erfinders: Sharapov VI (RU); Shepelev IN (RU)
Der Name des Patentinhabers: Staatliche Bildungseinrichtung der höheren Berufsbildung "Ulyanovsk State Technical University" (RU)
Korrespondenzanschrift: 432027, Uljanowsk, st. Venedig des Nordens, 32, GOU VPO "Ulyanovsk State Technical University", der Prorektor für wissenschaftliche Arbeiten
Startdatum des Patents: 2004.06.15
Die Erfindung bezieht sich auf das Gebiet der Energietechnik und kann in Gebäudeheizungen eingesetzt werden. EFFEKT: Steigerung der Effizienz der Heizung und Warmwasserversorgung durch den Fluss des Kühlmittels reduziert die Bedürfnisse der Nutzer und die Nutzung der Wärme des verwendeten Warmwasser, die den Durchmesser des Heizungsnetzes reduziert gerecht zu werden, die anfängliche Kosten für den Bau zu reduzieren, die Kosten für den Transport und die Verteilung von Wärme zu verringern. Gebäudeheizung eine Heizung und die Installation von Warmwasser umfasst, die mit dem Fluss verbunden sind und Rohren zurück und Rohr das verwendete heißes Wasser, und in dem Schlauch ablassen verwendet Warmwasser eingeschaltet Verdampfer der Wärmepumpe und eine Brücke zwischen den Scheck und die Versorgungsleitung umfasst die Pumpe und Kühler ablassen Wärmepumpe.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung bezieht sich auf das Gebiet der Energietechnik und kann in Gebäudeheizungen eingesetzt werden.
Es gibt Analoga - Gebäudeheizungen umfassend Heizgeräten und die Installation von Warmwasser, die dem Fluss verbunden sind und Rohren zurück und Rohr die verbrauchte Warmwasser ablassen (siehe das Buch E.Ya.Sokolova Fernwärme und Wärmenetze -... M. MEI 2001 Abbildung 3.6 (x-m), eine Beschreibung von ihm auf ris.3.10 s.87-93 und (b, f, m), eine Beschreibung von ihm auf s.100-103).
Dieses analoge wurde als Prototyp angenommen.
Der Nachteil des Prototyps ist einzigartig und reduziert die Effizienz aufgrund der großen Kühlmittelfluss Bedürfnisse der Nutzer gerecht zu werden. Geschätzte Kühlmittelverbrauch für die Warmwasserversorgung wird durch den Maximalwert der Last bestimmt. Daher wird der Gesamtstrom von Kühlmittel in der Heizung und Warmwasser aufgeblasene erhalten. Dies bewirkt eine Zunahme des Durchmessers der Heizungsnetze und das Wachstum von Anlaufkosten in ihrer Konstruktion, sondern auch eine Erhöhung des Stromverbrauchs für Kühlmittel gepumpt wird.
Das technische Ergebnis durch die vorliegende Erfindung erreicht wird, ist die Effizienz der Heizung und Warmwasserversorgung zu verbessern, indem der Fluss des Kühlmittels reduziert die Bedürfnisse der Nutzer und die Nutzung der Wärme des verwendeten Warmwasser, die den Durchmesser des Heizungsnetzes reduziert gerecht zu werden, die anfängliche Kosten für den Bau zu reduzieren, die Kosten für den Transport und die Verteilung von Wärme zu verringern.
Um dieses Ergebnis zu erreichen, schlug die Gebäudeheizung eine Heizung und die Installation von Warmwasser umfasst, die an die Vor- und Rücklaufleitungen verbunden sind und Rohr das verwendete Heißwasser ablassen.
Der Unterschied des deklarierten Gebäudeheizung ist, dass die Warmwasserleitung abzulassen verwendet wird, auf den Verdampfer der Wärmepumpe eingeschaltet, und eine Brücke zwischen den Scheck und die Versorgungsleitung umfasst die Pumpe und die Wärmepumpe Kondensator.
Die Merkmale, die die Gebäudeheizung zu charakterisieren, reduzieren den Wasserfluss Teilnehmerbedürfnisse zu erfüllen, das Wärmenetz Durchmesser reduzieren, die anfängliche Kosten für den Bau zu reduzieren, die Kosten für den Transport und die Verteilung von Wärme zu verringern, wodurch die Wärmeeffizienz und Warmwasserversorgung des Gebäudes zu verbessern.

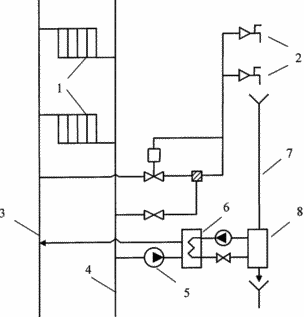

Die Zeichnung zeigt ein Diagramm der Gebäudeheizung.
 |
Gebäudeheizung umfasst Heizkörper 1 und 2 Wasser Faltvorrichtungen, die an die Versorgungs 3 und 4 Rückwärtsleitungen verbunden sind. Die Brücke zwischen den Scheck 4 und 3 Zubringerleitungen inklusive Pumpe 5 und einem Kondensator 6 der Wärmepumpe und kochend heißes Wasser verwendet ablassen 7 Verdampfer 8 der Wärmepumpe aktiviert. Gebäudeheizung funktioniert wie folgt. Ein Netzwerk Wasser wird dem Heizelement 1 durch die Zufuhrleitung 3. Wasser-Faltvorrichtungen 2 zugeführte Heißwasser aus einem Vorrats 3 und 4 Rückwärts Pipeline zugeführt wird. Das verwendete heiße Wasser in den Verdampfer der Wärmepumpe zugeführt, 8, um die Heißwasserleitung 7. Von der Rücklaufleitung 4 Rückwärts Netzwerk Wasser nach Heizgeräten 1 Pumpe 5 in den Kondensator der Wärmepumpe zu entladen 6 zugeführt wird, die das erwärmte Wasser in der umgekehrten Netzzuleitung gespeist erhitzt und dann ist 3. das abgekühlte Warmwasser nach dem Verdampfer 8 mit in die Kanalisation gegossen. |
FORDERUNGEN
Gebäudeheizung eine Heizung und die Installation von Warmwasser umfasst, die mit dem Fluss verbunden sind und Rohren zurück und Rohr die verbrauchte Warmwasser ablassen, dadurch gekennzeichnet, dass das Ablaufrohr verwendet Warmwasser einen Verdampfer der Wärmepumpe enthalten ist, und eine Brücke zwischen den Scheck und die Versorgungsleitung Schalten Sie die Pumpe und die Wärmepumpe Kondensator.
Druckversion
Erscheinungsdatum 29.01.2007gg
