Erfindung
Russische Föderation Patent RU2084768

Heizverfahren

Heizverfahren

Name des Erfinders: Mazy Vasily
Der Name des Patentinhabers: Mazy Vasily
Adresse für die Korrespondenz:
Startdatum des Patents: 1993.06.09

Verbrauch: zu Wasserkraft, insbesondere auf ein Verfahren zur Erwärmung. Zusammenfassung der Erfindung: mittels einer Kompressorwärmepumpe wird in dem Wärmetauscher Warmwasserheizungsanlage durchgeführt, wobei als Wärmepumpe Kompressorantrieb unter Verwendung von reaktivem Hydraulikturbine mit Austrittsdüsen, hergestellt von Kreisbögen und an dem Diffusorturbinengehäuse tangential der Turbinenwelle durch ein konisches verbunden ist und ein Planetengetriebewelle mit der Wärmepumpe und der zuletzt eingestellte Pumpe Wasserheizsystem und bietet gleichzeitig ein gewisses Maß an Luftkompression im Kompressor von 3,25-3,35 und die entstehende Kälte in der Wärmepumpe an den Verbraucher für den Hausgebrauch geliefert.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf das Gebiet der Energie und kann für Fernwärme verwendet werden.

Es gibt elektrische Warmwasserbereiter mit thermodynamischen Elemente (siehe. Abb. 94, Seite 149 des Buches "Grundlagen der Thermodynamik und Wärmetechnik" V.G.Erohina, M. Makhan'kov und PI Samoilenko. M. Maschinen, 1980) Ein wichtiger Vorteil elektrische Warmwasserbereiter die Abwesenheit von Rauch, Schmutz und Dreck, der Mangel an elektrische Warmwasserbereiter ist, dass sie teuer, kaum Strom verbrauchen. Das Wesen der Erfindung liegt in der Tatsache, dass für Heizzwecke, billige Energie Wasserdruck verwendet wird, also ohne den Verlust von Wasserdruck effektiv verdoppelt. dh gibt es ein Recycling von Solarwärme, in der Atmosphäre der Erde verstreut.

Heizverfahren

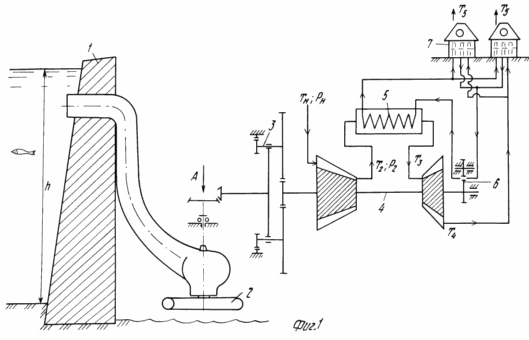

1 zeigt ein Getriebeschema eines Verfahrens zum Erhitzen, wobei 1 - Damm; 2 reaktive Wasserturbine; 3 Kegel und Planetengetriebe; 4 Welle der Wärmepumpe; 5 Wärmetauscher; 6 Wasserpumpe; 7 - die Verbraucher von Hitze und Kälte.

Fig. 2 ist ein Diagramm, reaktive Wasserturbine, wo - Die Winkelgeschwindigkeit des Turbinenrades; R ist der Radius des Turbinenrades; U Wassergeschwindigkeit am hydraulischen Ausgang Ausgang Reaktionsturbine Ablauf; h Wasserdruck, m,

Zusammenfassung der Erfindung ausgedrückt in der Kombination der folgenden Merkmale: die Verwendung für das Antriebskegelzahnrad und Planeten reaktiv mit der Ausgangshydraulikturbinendüsen, hergestellt von Kreisbögen und einer Turbine mit dem Diffusorgehäuse tangential in diesem Fall befestigt die Effizienz der Turbine berechnet wird unter Verwendung der Formel:



mit einer Wärmepumpe, die Welle mit dem Sonnenrad der Planetengetriebeeinheit verbunden ist.

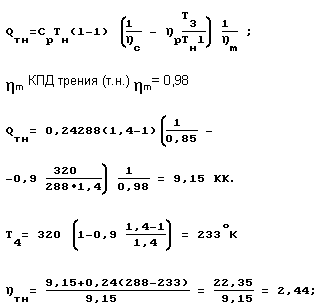

Wärmepumpe Kompressor arbeitet mit den Parametern, die maximale Effizienz der Wärmepumpe sicherzustellen,



wo Optimale Parameter der Wärmepumpe,

c Luftkompressionseffizienz 0,85,

p Luftexpansionseffizienz 0,95, T 3320 K,

der Grad der Kompression der Luft

l = 1,4 1,43;

Q Tonnen Wärme entspricht der Wärmepumpe Antriebsleistung;



Cp (T n -T h) Wärme, drücken Sie die Wärmepumpe von der Hitze der Sonne, in der Erdatmosphäre gestreut wird .

Unter Berücksichtigung der Verlust der hydraulischen Turbine Reibungs h = 0,95 betragen, h hydraulischen Wirkungsgrad der Turbine stellt die Erfindung einen technischen Effekt im Heizmodus m = 0,95 · 2,44 = 2,08.g

FORDERUNGEN

Erwärmungsverfahren, bestehend in der Tatsache, dass, wenn die Wärmepumpe Kompressor in den Wärmetauscher Warmwasserheizungsanlage durchgeführt wird, dadurch gekennzeichnet, daß die verwendete reaktive Wasserturbine mit Auslassdüsen, durch Kreisbögen und an dem Diffusorgehäuse der Turbine als Wärmepumpe Kompressorantrieb hergestellt von tangential der Turbinenwelle und verbunden durch konische Planetenradwelle mit der Wärmepumpe und der zuletzt eingestellte Pumpenwasser-Heizungssystem, während ein gewisses Maß an Luftkompression im Kompressor von 3,25 3,35 Bereitstellung und die entstehende Kälte in der Wärmepumpe für den häuslichen Gebrauch für den Verbraucher gelieferten .
