Erfindung
Russische Föderation Patent RU2147356

VERFAHREN ZUR ARBEIT VON HEAT

VERFAHREN ZUR ARBEIT VON HEAT

Name des Erfinders:. Sharapov VI; Pazushkin PB
Der Name des Patentinhabers: Ulyanovsk State Technical University
Korrespondenzanschrift: 432027, Uljanowsk, Severnaya Crown, 32, Ulyanovsk State Technical University, Prorektor für Forschung
Startdatum des Patents: 1998.09.11

Die Erfindung kann auf dem Gebiet der Energietechnik eingesetzt werden. Verfahren zur Regelung der Heizungsanlage arbeitet, ist ein Netzwerk, das den Verbraucher Wasser dient in den oberen und unteren Heizeinrichtungen nacheinander erhitzt wird, füllen sich die Heizungsnetz Turbinensystem Wasserverluste Wasser auf, die vor dem Eintritt in das Heizungsnetz wird erhitzt und unter Vakuum entlüftet. Aufheizen Wasser auf eine Vakuum-Entgasung Wasserleitungen erzeugen, die zu diesem Zweck nach dem geringeren Stromheizung Turbine ausgewählt sind. Das technische Ergebnis - die Zuverlässigkeit und Effizienz der Wärmeversorgung Verfahren zu erhöhen.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf das Gebiet der Energietechnik und kann in Anlagen zur Herstellung von Make-up - Wasserheizungsanlagen eingesetzt werden.

Es gibt Möglichkeiten, die Heizungsanlage zu arbeiten, die Wärme an die Verbraucher erwärmte Wasser Netz versorgt wird, wird Wasser der Verlust von Leitungswasser in der Heizungsanlage füllen, die zuvor in dem eingebetteten Bündel Turbinenkondensator und entlüftete dekarboniziruyut (AS 1.366.656 erwärmt wird in das Heizungssystem eingespeist wird - Dieser analoge angenommen als Prototyp). Verwendung eines Prototyps erlaubt das ganze Jahr über die Temperatur des verwendeten Wassers als Erwärmungsmittel für den Vakuumentgaser, bei 90-100 o C zu halten

Der Nachteil des Prototyps und Analoga wird die Zuverlässigkeit der Versorgung reduziert aufgrund der Unfähigkeit, eine ausreichende Erwärmung Wasser nach dem eingebauten Kondensator Strahl notwendig zur chemischen Wasserbehandlung und einer wirksamen Entlüftung zu organisieren. Wärmequelle Wasser nach Strahl eingebetteten Kondensator hängt von saisonal ermöglicht Dampf zum Kondensator, und liegt im Bereich von 10 bis 30 o C, und für den normalen chemischen Wasserbehandlungseinheit und einem Vakuumentgaser Erhitzen sollte 40-50 o C betragen

Das technische Ergebnis der Erfindung - erhöhen die Zuverlässigkeit und Effizienz der Wärmeversorgung durch die Bereitstellung technisch notwendige Wasser zur Vakuum Entlüfter aufheizt minderwertige Wärmeträger verwendet wird.

Zu diesem Zweck wird ein Verfahren zum Betreiben eines Wärmeversorgungssystem, in dem der Verbraucher Leitungswasser zugeführt wird, erhitzt wird nacheinander in den oberen und unteren Netzwerk-Heizungen erwärmen Turbinenverluste Wasser fill-up Wasserleitungen, die vor an das Fernwärmenetz eingespeist wird, wird erwärmt und entlüftet unter Vakuum, wobei dass die Wärme nach oben Wasser ein Vakuum-Entgasung Wasserleitungen zu erzeugen, die zu diesem Zweck nach dem geringeren Stromheizung Turbine ausgewählt sind.

ein spezifisches Beispiel des Verfahrens betrachten

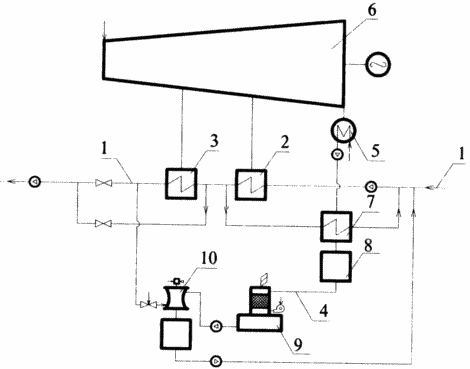

Die Zeichnung zeigt ein Wärmeversorgungsanlage Diagramm, das die Verfahren erläutern. Die Anlage besteht aus dem mitgelieferten AC-Linie 1 unteren 2 und 3 oberen Netzwerk-Heizungen und in der Rohrzuführungswasser 4 eingebaute Kondensator Strahl 5 der Turbine 6, Druckwasserheizer 7, Einheit chemische Wasseraufbereitung 8, Calcinator 9 und dem Vakuumentgaser 10, ein Wärmemittel enthalten, für die Wasser dient als Netzwerk, nachdem das Netzwerk obere Heizung 3. Richten Sie Wasser 4 bis das Leitungsnetz von Wasser 1 bis 2 geringeren Stromheizung angeschlossen ist.

VERFAHREN ZUR ARBEIT VON HEAT

In Übereinstimmung mit dem vorgeschlagenen Verfahren der reversen Netz Wasser erwärmt auf 40-70 o C auf 90-100 o C in den unteren 2 und oberen 3 networking Heizungen. Der Verlust von Leitungswasser in der Heizungsanlage Wasser füllen, wonach der Einbau-Turbinenkondensator Strahl auf 40-50 o C Wassernetz erhitzt wird, ausgewählt , nachdem die untere Leistungsheizung 2 in der unter Druck stehenden Wasserkocher 7. Dann Make-up Wasser in einem chemischen Wasserbehandlungsstelle, dekarboniziruyut im Calcinator 9 erweichen und entlüftetes in einem Vakuumentgaser 10 und dann zugeführt an das Rohrleitungsnetz 1. Da das Netzwerk Wasser nach der Temperatur der oberen Heizerleistung wird über das ganze Jahr 90-100 o C, je niedriger die Wassertemperatur des Heizungsnetzes aufrechterhalten (65-85 o C) ausreichend ist, um Wärme bis zu 40-50 o C Quellwasser.

So ermöglicht es die vorgeschlagene Lösung es möglich, die Zuverlässigkeit und Effizienz der Wärmeversorgung durch effiziente Verarbeitung von Make-up Wasser, wenn zum Erhitzen von Wasser aus der Dampfturbine Auswahl von Low-Grade niedriger erhalten verwendet zu verbessern.

Neuheit und erfinderische Tätigkeit der beanspruchten neuen Technologie-Lösungen durch den Betrieb von Wasser in die Vakuumentlüftungs Erwärmung: Aufheizen Wasser produzieren Wasserleitungen, die nach dem geringeren Stromheizung Turbine für diesen Zweck ausgewählt werden.

FORDERUNGEN

Verfahren zur Herstellung eines Wärmeversorgungssystem arbeitet, in dem der Verbraucher Leitungswasser zugeführt wird, erhitzt wird nacheinander in den oberen und unteren Netzwerk-Heizungen Wasser Füllwasser erhitzen Turbinenverluste Netz, die vor an das Fernwärmenetz eingespeist wird, wird erhitzt und unter Vakuum entlüftet, dadurch gekennzeichnet, dass das Wasser aufheizt eine Vakuumentlüftungswasserleitungen, die für diesen Zweck ausgewählt werden, nachdem die untere Leistungsheizung Turbine zu erzeugen.
