Erfindung
Russische Föderation Patent RU2111194

Produktion von WASTE Biokompost
Fischverarbeitung PRODUCTION

Name des Erfinders:. Mukhina LB; Ryboshlykov AG. Dolgushin AA. Krasavtsev VE
Der Name des Patentinhabers: Staatliche Forschungs- und Design - Institut für die Entwicklung und den Betrieb von Flotte
Adresse für die Korrespondenz:
Startdatum des Patents: 1997.01.06

Die Leitung ist für die Verarbeitung und Entsorgung von Fischabfällen in organischen Dünger für die Landwirtschaft entwickelt. Die Zeile enthält Fisch Abfallzerkleinerer, Mixer, Fermenter und Trockner. Die Zeile enthält eine Vorrichtung für die ursprünglichen Eigenschaften von zerkleinertem Fischabfälle Schredder zu bestimmen und mit organischen Füllstoff und Granulieren Trockenmaschine. Fließende organische Füllstoff wird parallel zu den Chopper Fischabfälle installiert und ist mit dem Mischer verbunden ist. Die Erfindung ist auf die Organisation von Nicht-Abfall Produktion von Fischverarbeitungsabfällen gerichtet durch die neueste in einer neuen Art von Dünger für die Landwirtschaft verwendet wird.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf die Fischindustrie und insbesondere auf die Verarbeitung und Entsorgung von Fischabfällen in organischen Dünger für die Landwirtschaft, und verwendet werden , können die Nicht-Abfall Fischverarbeitung Produktion in Verbindung mit der gleichzeitigen Nutzung von Altpapier und Zellstoff, Baumwolle, Holz und anderen Branchen zu organisieren Basis von der regionalen Lage der relevanten Branchen.

Bekannte Linie für die Produktion von Torf organischen Dünger (Auth. Sv.SSSR N 974772, Kl. Der C 05 F 11/02, 1992) , um den Aufnahmetrichter enthält, vibrierende Abscheider, Zerkleinerungsmaschinen und Mixer.

Der Nachteil dieser Linie ist die Unmöglichkeit , sie mit einem Verfahren zur Verarbeitung von organischen Abfällen in Bio-Dünger durch schnelle biotermalnoy Verarbeitung Beschickung zu implementieren.

In der Nähe von der beanspruchte, als Prototyp der Erfindung genommen, eine Linie für granuliertes Vogelkot (Patent RF N 2032644, Kl. Der C 05 F 3/00, 1995). Es enthält einen einheitlichen Satz Aufnahmetrichter, Brecher Gülle Fermenter, Granulieren und Trockenvorrichtung und einen Separator.

Nachteile des Prototyps sind seine ineffiziente Verarbeitung bei der Herstellung von Fischverarbeitungsabfälle Biokompost, einschließlich Abfall gesalzene Fischprodukte und Kartonverpackungsabfälle, aber auch relativ große Perioden der Gärung.

Die Erfindung ist für die Landwirtschaft in einer neuen Art von Dünger auf die Organisation ohne Verschwendung von Fischverarbeitungs Produktion durch die Einführung des Verfahrens zur beschleunigten aeroben Verarbeitung und Nutzung der Fischverarbeitung Abfallprodukte gerichtet, verbunden mit der Notwendigkeit für eine teilweise Wiederverwertung von Altpapier und Zellstoff, Baumwolle, Holz, vodoroslepererabatyvayuschey und anderen Branchen abhängig von regionalen Standort der relevanten Branchen.

Dies löste das Problem einer Produktionslinie zu schaffen - eine miteinander verbundene Reihe von Geräten für die industrielle Verarbeitung von Abfällen von praktisch überall Verarbeitungsanlagen Fische in der Zerstörung, mit der neuesten gleichzeitige Desinfektion und Produktion von umweltfreundlichen, stabilen und leistungsfähigen Bio-Dünger durch die Pflege mit Hilfe der vorgeschlagenen Bau einer Linie von stabilen Parameter des Verfahrens die Bereitstellung .

Dies wird erreicht durch die Tatsache , dass die vorgeschlagene Linie für die Produktion Biokompost aus Abfallfischverarbeitungsanlagen, mit einem Chopper Fischabfälle, Mixer, Fermenter und Trockner, im Gegensatz zu den Prototyp weiter mit einer Vorrichtung zur Bestimmung der Baseline - Charakteristika von zerkleinertem Fischabfällen mit einer Kapazität von Entsalzung ausgestattet ist , indem letztere Waschen und einen zusätzlichen Chopper organischer Füllstoff, meist gebrauchte Verpackungen aus Wellpappe Abfälle oder jede andere Papier- und Kartonverpackungen in der Fischverarbeitung und andere Industrien verarbeitet. Zur Verwendung als ein organischer Füllstoff anderen Rohstoffen, faseriges Osprey Vorzugsabfall Zellstoff- und Papierherstellung, zusammen mit einem zusätzlichen chopper Vorrichtung zur Herstellung von Granulaten aus Füllstoffmaterial versehen und Trocknen derselben, die in einer Einheit mit diesem zusammengebaut werden kann. Falls erforderlich, beispielsweise im Fall der Verwendung als Füllstoff faserige organische Osprey kann die Leitung kann zusätzlich mit nur einer Vorrichtung zum Granulieren und Trocknen bereitgestellt. Zusätzliche chopper und / oder Granulieren Trocknervorrichtung parallel zu dem Chopper Fischabfälle angeordnet und verbunden, beispielsweise ein Förderband mit einem mechanischen Rührer. In Vorbereitung für jede Stopfvorrichtung wie beispielsweise ein Zerhacker kann als Fischabfälle Zerkleinerer verwendet werden. Zwischen dem Shredder Fischabfälle und kompostierbar Mischer Substrat wie einem mechanischen Rührer, einer Vorrichtung, um die wichtigsten Basischarakteristika von zerkleinertem Fischabfälle Bestimmung (Surimi) - pH-Wert, Feuchtigkeit und Salzgehalt mit der Kapazität oder der Kapazitäten festgelegt zu reduzieren, falls erforderlich überschüssige Salinität auf das gewünschte Niveau, z.B. durch Waschen mit fließendem Wasser und / oder durch Einweichen in Wasser. Das Gerät ist für die Baseline-Charakteristika des gehackten rohen Fisch Bestimmung mit geeigneten Instrumenten und Mechanismen ausgestattet, die bei Bedarf in einem einzigen modularen Aufbau montiert werden.

Falls erforderlich, vor dem Mischer eine separate Dosiereinheit Ausgangskomponenten können bei der Durchführung des Verfahrens, die beispielsweise in Form einer Vorrichtung zum Volumen (Messkapazität) und Messen der Gewichtsmenge an Ausgangskomponenten erforderlich in einem Verhältnis bereitgestellt werden. Direkt hinter dem Mischer gegeben Fermenter, die auf den spezifischen Produktionsbedingungen abhängig kann einem verschlossenen thermisch isolierten Behälter mit dem Luftversorgungseinrichtung (Gebläse) oder alternativ erfolgt entweder in Form sein - einen Rotor (rotierend), vorzugsweise schräg, zylindrische biobarabana Beispiel mit einem Rührer. Für Fermenter zur Trockne des Endprodukts - Biokompost Trockner praktisch jedes Design installiert, beispielsweise einem beheizten Luftgebläse mit dem Auslaß des Fermenters verbunden, wie beispielsweise ein Bandförderer. Zur weiteren Wärmerückgewinnung Gasauslass Granuliervorrichtung und Trocknen des organischen Füllstoffs fluidisch kommuniziert werden kann, beispielsweise durch eine Leitung mit einem weiteren Lüfter oder Klimagerät Fermentor Gebläse liefert.

Je nach den Umständen einer bestimmten Fertigungslinie mit einem Empfänger und / oder zu empfangen und Lagerbehälter für Abfälle der Fischverarbeitung Produktion, installiert vor dem Chopper Fischabfälle ausgestattet werden. Transportieren alle notwendigen Rohstoffe durchgeführt wird, beispielsweise mit Hilfe von Förderbändern.

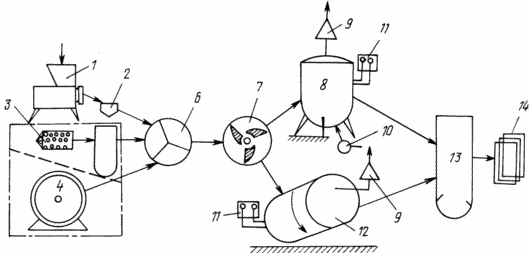

Die Zeichnung zeigt schematisch ein Funktionsdiagramm der Linie für die Herstellung ihrer Biokompost Verschwendung von Fischverarbeitungsanlagen.

Produktion von WASTE Biokompost Fischverarbeitung PRODUCTION

Ein Beispiel einer besonderen Ausführungsform der Erfindung ist die Linie, die 1 von Shredderfischabfällen besteht, wobei die Vorrichtung zur Bestimmung der grundlegenden Eigenschaften von Surimi 2 - pH, Feuchtigkeitsgehalt und der Salzgehalt mit dem Behälter (nicht gezeigt), um überschüssige Salzgehalt auf das gewünschte Niveau zu reduzieren, falls erforderlich, Granuliervorrichtungen Zellstoff- -kartonnogo faserige Fischadler 3 Mühle Pulverisator Kartonagen 4 Trockner für granulare Fischadler 5, die Dosiereinheit 6 von Rohstoffen, die für die Durchführung der Beziehungen Prozess, der Mischer 7 die Rohstoffe: Fischfleisch, trockene granulare Fischadler und geschredderten Karton, pneumatische Fermenter mit Belüftung für thermophile autofermentatsii Fischabfälle 8, mit einem System zur Neutralisierung von 9 gebildeten gasförmigen Fermentationsprodukte, wie Ammoniak, ein System der Abgabe der Luft 10 und Prüfgeräte für die Registrierung der Basisparameter und Prozesssteuerung 11 ausgestattet.

In einer anderen Ausführungsform wird anstelle eines stationären pneumatischen Fermenter mit Belüftung der vorgeschlagenen Linie kann einen Dreh Fermenters biobarabanny 12 arbeitet im Chargenmodus oder kontinuierlichen Rotation umfassen den gewünschten Grad an Belüftung und Durchmischung der kompostierten Masse bereitzustellen. Er ist mit einem System zur Neutralisierung von 9 gasförmigen Produkte der Fermentationsanlage 11 Registrierungsparameter und Prozesssteuerung ausgestattet. Das Endprodukt wird in der Trocknungsvorrichtung 13 einer Endtrocknung unterzogen und die nachfolgende Verpackung von der Vorrichtung 14.

Linien zur Herstellung von Abfällen Biokompost rybopererabatyayuschih Unternehmen arbeitet wie folgt.

Gegründet auf dem Fischverarbeitungsbetrieb oder geliefert Ufer Fischverarbeitungsschiff Fischabfälle oder nicht handelbaren Produkte Fischgrund in Mahlwerk 1 in den Zustand Fleisch. Der resultierende gehacktem unter Verwendung der Vorrichtung 2 bestimmt Feuchtigkeit, pH-Wert und Salzgehalt, und der Feuchtigkeitsgehalt zwischen 50-80%, pH-Wert bei 6-8 liegen. Wenn Füllung Salinität 4% übersteigt, wird das Rindfleisch Entmineralisierung unterworfen oder unter der Grenze in den Trichter für dieses Frischwasser vorgesehen (nicht dargestellt).

Zellstoff- und Papier Osprey, die eine Abfall faserige Pulpe und Papierherstellung ist, behandelt (pelletiert) in einer Granuliervorrichtung 3 auf die gewünschte Partikelgröße, die in einem Trockner auf einen Feuchtigkeitsgehalt von 5% 5-10 erwärmte Luft schließlich getrocknet werden. Die Abfälle Wellpappe-Verpackungen und anderen Papier- und Kartonabfälle werden in der Mühle 4, wie eine Hammermühle, in einen Zustand der homogenen brüchigen Zellstoff, wo die Feuchtigkeit der Fischverarbeitung Produktion geschreddert und sollte diese Grenze nicht überschreiten. Diese Ausgangskomponenten: gemahlener Fisch, getrocknete granuläre ospreys, geschreddert Karton an die Dosiereinheit 6 zugeführt, für die Herstellung des Ausgangsgewichts, bezogen auf den Feuchtigkeitsgehalt von zerkleinertem Fisch und die Notwendigkeit der Behandlung Fischadler und Pappe entweder zusammen oder getrennt, so daß die Feuchtigkeit des Ausgangsgewichts liegt im Bereich von 45-60 %.

Bestehend Zusammensetzung gemischt wird, bis eine homogene Masse im Mischer 7 das so erhaltene Ausgangsgemisch in den Fermenter eines Typs, 8 oder 12 geladen wird, dann im ersten Fall beginnt der Prozess autofermentatsii Belüftungssystem 10 und das zweite Dreh - die Drehung der Trommel 12. Referenzvorrichtung 11 bewegen sich die Prozessparameter Hauptgärung aufgezeichnet sind, wie Temperatur, Luftstrom, Sauerstoffgehalt der Gasphase. Es nutzt Sensoren und Recorder Instrumentensystem 11. Die optimale Temperatur autofermentatsii 55-60 o C durch Einstellen des Pegels des Belüftungssystems 10 über die Vorrichtung 11 oder alternativ gehalten wird - Rotationsmodus biobarabana 12.

Nach dem Ende des Prozesses, der innerhalb von 5-7 Tagen durchgeführt wird, Enzymen 8 oder 12 entladen wird, und das Endprodukt - Fisch Biokompost schließlich auf einen Feuchtigkeitsgehalt von 15-25% in der Trocknungseinheit 13 getrocknet, um eine größere Stabilität bei der Lagerung zu gewährleisten. Bereit Biokompost Pakete Motor mit einer Vorrichtung 14 und zur Lagerung oder zum Verkauf gesendet.

FORDERUNGEN

1. Fertigungslinie für Fischverarbeitung Abfälle Biokompost Herstellungsfischabfälle Schleifmaschine umfasst, einen Mischer, einen Fermenter und eine Trockenvorrichtung, dadurch gekennzeichnet, daß sie weiterhin mit einer Vorrichtung versehen ist, um die ursprünglichen Eigenschaften von zerkleinertem Fischabfallbehälter für letzten Wasch zur Bestimmung und einem zusätzlichen chopper organischen Füllstoff, vorzugsweise Abfälle von gebrauchten Wellpappe-Verpackungen, und / oder Geräte Granulieren und Trocknen, um das organische Füllstoff in Form von Granulat, beispielsweise körnig Fischadler aus Altpapier und Zellstoffherstellung, wobei die Vorrichtung zur Bestimmung der gehackten Fischabfälle Eigenschaften zwischen Shredder von diesem und dem Mischer und dem zusätzlichen Schredder und / entsorgt vorzubereiten oder Granuliervorrichtung - parallel chopper Fischabfälle und ist mit dem Mischer verbunden ist.

2. Leitung nach Anspruch 1, dadurch gekennzeichnet, dass der Fermenter als verschlossenen Behälter hergestellt wird und Abgabevorrichtung mit Luftsystem Neutralisierungs gasförmigem Fermentationsprodukte und Prozeßsteuereinrichtung, wie beispielsweise Testausrüstung zum Aufzeichnen Prozessparameter vorgesehen.

3. Leitung nach Anspruch 1, dadurch gekennzeichnet, daß der Fermenter in einem Rotations biobarabana solche Schräg mit einem mechanischen Rührer und mit einem System von neutralisierenden gasförmigen Fermentationsprodukte und Prozeßsteuereinrichtung, wie beispielsweise Testausrüstung zum Aufzeichnen Prozessparameter drehbar ist.

4. Leitung nach Anspruch 1, dadurch gekennzeichnet, montiert zwischen den parallelen Mischer-Häcksler und Dosieranlage zur Verfügung gestellt kompostierbar Komponenten.
