Erfindung
Russische Föderation Patent RU2283987

VERFAHREN ZUR thermische Verarbeitung Haus- und Industriemüll

Name des Erfinders: Kokarev Archipowitsch Vladimir (RU); Kokarev Wladimir Wladimirowitsch (RU)
Der Name des Patentinhabers: Kokarev Archipowitsch Vladimir (RU); Kokarev Wladimir Wladimirowitsch (RU)
Korrespondenzanschrift: 170042, Twer, ul. Skvortsova-Stepanova, 18, kv.66 (für VA Kokareva)
Startdatum des Patents: 2004.03.24

Die Erfindung bezieht sich auf Verfahren zur thermischen Behandlung von kommunalen und industriellen Abfall Leistung und kann in der heimischen Wirtschaft und Industrie für das Recycling verwendet werden. Verfahren zur thermischen Aufbereitung von kommunalen und industriellen Abfall beinhaltet Betrieb des Dosierungsgasgenerator Herunterladen es Abfälle recyclables in einem geschlossenen Kreislauf in das heiße Abgas eines Verbrennungsmotors durch Verbrennen des kohlenstoffhaltigen Rückstandes Zufuhr von Asche und Schlacke in der Ausstoßkammer durch den Rost des Gasgenerators und die Reinigung des Gasgenerators bewegt in der Erfüllungsperiode. Der Gasgenerator in einer geschlossenen Schleife die Bewegung des Abfalls wird durch Heißluft von teploelektronagrevateley erwärmt einen Elektromotor zu erregen. Der Abgasrauch und brennbaren Gasen aus dem Vergaser in den Katalysator gleichzeitig abgezogen und weiteren Nachverbrennung bei Temperaturen über 3000 ° C, und einem Kondensator zur Verflüssigung eines flüssigen Brennstoffs Produkte, die mit dem Motor Kraftstoffzumesssystems eingespeist werden. Entladen von Asche und Schlacke sind in Drehung des Gitters. EFFEKT: verstärkte Nutzung der Fläche, die Effizienz zu verbessern, die Umweltverschmutzung zu reduzieren.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf Verfahren zur thermischen Behandlung von kommunalen und industriellen Abfall Leistung und kann in der heimischen Wirtschaft und Industrie für das Recycling verwendet werden.

Es wird ein Verfahren zur thermischen Behandlung von Abfall bekannt, einschließlich Dosierungs Beladung von Abfällen in den Vergaser, erwärmter Luft in der Heizung auf 600 ° C für die Verbrennung von kohlenstoffhaltigen Rückständen und in den Boden des Vergasers, die Pyrolyse von Abfällen und Schmelzen des anorganischen Teils des Abfalls mit dem Abzug der Schlacke und und dem Rauchgasaustrittszuführung über Gasreinigungssystem und die Atmosphäre, und brennbaren Gasen - durch den Kondensator flüssigen Produkten kondensiert und erzeugen brennbaren Flüssigkeiten und Gase als Brennstoff verwendet (1).

Der Nachteil dieses Verfahrens zur thermischen Behandlung von Abfall ist ein bedeutender Verschmutzung Rauchgas, sondern auch die geringe Effizienz des Vergasers aufgrund der Abwesenheit des geschlossenen Zyklus der thermischen Behandlung von Abfällen, einschließlich der Luft in der Heizung von einer zusätzlichen Energiequelle Vorheizen.

Die am nächsten an der vorgeschlagen wird , ist ein Verfahren zur thermischen Behandlung von Abfällen, einschließlich der Inbetriebnahme und Vorwärmung des Gasgenerators brennbaren Motorabgas, Dosierung Last vorher von Schrott und Schutt von häuslichen oder gewerblichen Abfall Verbringung von Abfällen in einem geschlossenen Kreislauf des Gasgenerators mit einem reversiblen Antrieb mit einer thermischen Behandlung von Abgas behandelt gelöscht Gasmotor, Müllverbrennung wärmebehandelt in einem Heizgas verbrannt Kraftstoff-Injektoren Brennstoffversorgung Ascherückstände durch die Antriebsbewegung von Abfällen in den Vergaser Umkehr und der Ascheaustragung und Abfahren und brennbaren Rauch- und Abgase in die Atmosphäre.

Der Nachteil dieser Verfahren zur Verarbeitung von Abfall ist signifikant die Luftverschmutzung durch Rauch und Abgase, sondern auch geringe Effizienz der Gasgeneratoren in dem vorliegenden Verfahren unter Bedingungen eingesetzt wie Land vor Ort Deponien städtische oder industrielle Abfälle, in denen die Verwendung der Abgase und die Verbrennung von Abfällen mit dem Fluss verbunden sind zusätzlicher Brennstoff für den Motor und die Kraftstoffeinspritzdüsen und der Arbeit des Motors erfolgt, um den Gasgenerator und der Abfall Abgasen, die gleichzeitig von der Netzspannung in Wärme wird ausgewählt, um die Gasgenerator-Laufwerke zu liefern. Somit sind die Möglichkeit, das bekannte Verfahren in einem Brachland der Verwendung im Vergleich zu den Bedingungen bei der Entsorgung von Abfallbehälter, stark durch den Motor im Leerlauf Bedingungen Sushi nur begrenzt für die Abgase arbeitet.

Zugeteilte brennbarer Gase aus Abfällen durch dieses Verfahren nicht verwendet wird.

Das technische Ergebnis der Erfindung ist es, den Umfang in Bezug auf das Land und die Verbesserung der Effizienz des Verfahrens und eine Vorrichtung zur Verarbeitung von Haus- und Industriemüll und bei der Verringerung der Umweltverschmutzung zu erweitern.

Das technische Ergebnis gemäß dem Verfahren der thermischen Behandlung von Haushalts- und Industrieabfällen, bestehend aus der Einführung des Vergasers durch seine vorheizen brennbaren Abgase des Motors und Kraftstoff Luft aus der Heizung, die Dosierung Belastung von Abfällen zuvor von Schrott und Schutt behandelt, Bewegen der Abfall in einem geschlossenen Kreislauf in dem heißen Gas behandelt wird , mit Brennen wird das kohlenstoffhaltige Rückstandsaschezufuhr in die Entladungskammer durch den Rost, den Abzug von Abgas, Brennstoff und Abgas aus dem Vergaser und Reinigen des Gasgenerators in einem Servicezeitraum dadurch erreicht, daß der Gaserzeuger in einem geschlossenen Kreislauf den Abfall in Bewegung, indem Heißluft aus teploelektronagrevateley erhitzt wird, die energetisieren Motorleistungsgenerator, Abgas Rauch und brennbare Gase aus dem Vergaser gleichzeitig entladen in den Katalysator bei Temperaturen von über 3000 ° C Nachverbrennung weiter, und in dem Kondensator für ihre szhizhzhivaniya in flüssige Kraftstoffe, die zur Dosierung des Kraftstoffsystems des Motors zugeführt werden, und Abführen der Ascherückstände und Schlacken sind während der Drehung des Rostes.

Das vorgeschlagene Verfahren zur thermischen Behandlung von kommunalen und industriellen Abfällen wirksam unter stationären Bedingungen auf der Deponie oder Industrieanlagen realisiert werden, für die Beheizung von Wohngebäuden und auf dem mobilen Verkehr, die Gerichte insbesondere die Autos, mit den vollen Schutz der Umwelt vor Verschmutzung und damit den Ausbau und Anwendungsbereich des vorgeschlagenen Verfahrens. Spezialmotor für den Einsatz des Verfahrens wirtschaftlich wird, in einem Krankenhaus gerechtfertigt, weil es wird effizienter auf brennbare Gase und brennbare Flüssigkeiten von Abfällen durch Pyrolyse erhalten arbeiten, wie durch den Motor über den elektrischen Stromgenerator ist, voll teploelektronagrevateley für die Nachverbrennung Abgas mit Hilfe eines Gasgenerators zur Arbeit fahren ausgearbeitet und Rauchgase. Die Wirksamkeit der vorgeschlagenen Verfahren zur Verarbeitung von Abfall steigt aufgrund Schleife geschlossen ist, wenn die brennbaren Abfälle in den Vergaser oder in den Motor zurückgeführt werden, werden nur ausgegeben, Asche, Schlacke, Ruß, die neue Technologien können im Straßenbau verwendet werden, bei der Herstellung von Farbstoff usw. Entladen geeignet und Ascherückstände und Giftstoffe durch ihre Schütteln bei Drehrost produktiv produzieren.

VERFAHREN ZUR thermische Verarbeitung Haus- und Industriemüll

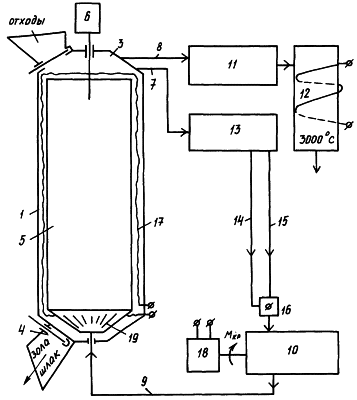

Kurzbeschreibung der Zeichnung, in der das Flussdiagramm Pyrolysevorrichtung zur thermischen Aufbereitung von Industrie- und Siedlungsabfällen gezeigt.

Pyrolyseapparatur umfasst einen Generator 1 (siehe. Die Zeichnung) aus dem isolierenden Gehäuse und den Kammern 3 und 4, die Dosierung von Be- und Entladen von Asche und Schlacke, sondern auch shvelkameru 5 mit dem Antrieb 6 (Getriebemotor), der Vorwärts- und Rückwärts füttern Rohabfällen und Pyrolyseprodukte. Der obere Teil des Vergasers 1 steht in Verbindung mit dem Gasauslaß 7 und 8 und den unteren Teil der Leitung 9 in Verbindung steht mit dem Motorabgaseinlaß 10. Dampfleitung 8 steht in Verbindung mit dem Katalysator 11 zur Abtrennung von Kohlenmonoxid und weitere Calcinierung Kammer 12 mit Rückständen Rauch- und Abgase, und einen Gasauslaß 7 wird gebildet mit dem Kondensator 13 und der Brenngasdüsen 14, 15 zum Zuführen von brennbaren Gasen und brennbaren Flüssigkeiten in den Motor 10. Wenn der Spender 16, dass die Innenwand des Vergasers 1 shvelkamery 5 bilden eine geschlossene toroidale Schleifenzirkulations von Abfällen mit integralem teploelektronagrevatelyami (TANS) 17 ausgebildet sind, zu kommunizieren, bilden Vergaser Öfen in einem geschlossenen Kreislauf und einer elektrischen Schaltung, die mit einem Elektromotor 18, 10 und einem konischen Rostes 19 shvelkamery 5 dreht. Antrieb 6 und Calcinieren Kammer 12 verbunden mit einer elektrischen Schaltung mit einem elektrischen Generator 18.

Pyrolyseapparatur für die thermische Verarbeitung von kommunalen und industriellen Abfällen auf dem vorgeschlagenen Verfahren funktioniert wie folgt.

Vor dem Laden dient der Abfallabgasversorgungseinrichtung in das Rohr 9 des Motors 10 heißen Abgase und umfassen teploelektronagrevateli 17 und fahren 6 Vor- und Rücklauf, angetrieben durch elektrische Energie elektrische Generator 18 bei laufendem Motor verbunden. Der Gasgenerator 1 ist in der Isolierung erhitzt. Abfall gereinigt aus Schrott und Rückstände, dosiert in die Ladeöffnung shvelkamery Vergaser 1 und 5, in dem die Arbeitskammer der Pyrolyse und Rühren fallen auf den Rost 19 von konischer Form unterzogen. Ein Teil der Asche und Schlacke geht durch den Rost an die Entladungs ​​Fenster und nepererabotannuuyu Stück Müll abholen, weiter Pyrolyse zu ihrer Entfernung in die obere Kammer des Gasgenerators 1, Abfall und wieder in einem geschlossenen Kreislauf diente nach unten. Pyrolyse von Abfällen wird durch Bewegen der Abfall von brennbaren Gasen durch Abbrennen kohlenstoffhaltiger Rückstände durchgeführt. Ash gesiebten durch den Rost rotierenden Gitter 19 werden gesammelt und regelmäßig entladen. Passage und brennbaren Abgasen und Motorabgas und ist über die gesamte Höhe shvelkamery geführt 5. Weitere im Generator Rauch oberen Hohlraumgase und Abgase, die durch den Dampfeinlaß 8 in die Katalysatorkammer 11 und dann Kohlenmonoxid in der Calcinierung Kammer bei t 12 Reste passieren akkumulieren = 3000 ° C. Verbrennungsgase von der Oberseite des Vergasers zu dem Gasauslass geleitet wird 7 werden flüssige Produkte in Kondensator 13 kondensiert und über die Leitungen 14 und 15 in dem Spender 16 des Motors zugeführt.

Das Verfahren ermöglicht eine geschlossene Schleife um teploelektronagrevatelyami brennbaren und Abgase über die gesamte Höhe shvelkamery produzieren Pyrolyse des Abfalls bei einer vorbestimmten Temperatur, ohne seine Differential. Rauch- und Abgase nach dem Gasgenerator und dem vollständigen Nachverbrennung Rückstände gereinigt durch Calcinieren Kammer ohne Kalzinierung Entfernung von schädlichen Partikel in der Atmosphäre und brennbare Gase zur Verwendung in dem Motorhaupt Kraftstoffverbrauch. Rost Rotierende macht bessere Rückstände Pyrolyse bei shvelkamery Reinigung.

Das vorgeschlagene Verfahren wurde experimentell und Labortests auf dem Prototyp Vergaser bei prirolize Stücke von Reifen unter Verwendung der Abgase aus einem Verbrennungsmotor und teploelektronagrevateley arbeitet an dem Motor des Generators, und die Leistung der Motorzylinder bei einer Last auf einem Kraftstoffgemisch mit brennbaren Gummi Pyrolysegase betrieben. Die positiven Ergebnisse ermöglichen es uns, eine Lösung für das Problem zu hoffen, der mittels des vorgeschlagenen Verfahrens von kommunalen und industriellen Abfall zu entsorgen. Es besteht ein erhebliches Interesse der Industriellen und kommunale Dienstleistungen in der zügigen Umsetzung der Erfindung.

Das Verfahren ist recht einfach Pyrolyse-Gerät implementiert, die für unterschiedliche Leistung hergestellt werden kann und leicht auf Schiffen realisiert, Kraftfahrzeuge - Müllwagen, sondern auch auf der Grundlage der Straßensattelauflieger bis zur Auslieferung auf Mülldeponien zu betreiben, als auch, und werden unter stationären Bedingungen Deponien zur Arbeit gemacht oder große Industrieunternehmen, in denen die Effizienz der Verarbeitung von Haus- und Industriemüll erhöht sich aufgrund der geschlossenen Verarbeitungszyklus mit verarbeiteten Produkten - brennbares Gas als Kraftstoff. Besonders wirtschaftliche Vorrichtung arbeitet bei der Pyrolyse der Reifen, dem der Kraftstoff abgeleiteten Produkten höherer Qualität erhalten und sind in den Spender für eine angereicherte Kraftstoffgemisch der Brennkraftmaschine verwendet. Wiederholte Bewegung von recyclables Höhe shvelkamery, wenn sie in einem geschlossenen Kreislauf Installation Rühren macht Pyrolyseverfahren effizienter und produktiver zu gestalten. Ausstattung der Geräte Kondensator CO und Kamera Kalzinierung Rückstände und Rauchgasabsaugmotor schont die Umwelt vor Verschmutzung. Entfernung von Asche und Schlacke durch die Drehrost ist effektiver. Für eine gegebene Verfahren, keine Trennung von brennbaren Gasen und Rauch kondensiert erfordern sie hauptsächlich flüssige Kraftstoffe, und im Fall eines Überschusses an die Calcinierung Kammer geleitet.

QUELLEN VON INFORMATIONEN

1. Eine Beschreibung der Erfindung, die UdSSR №699287, SW2, M., F 23 G 5/00, BI №43 1979 (analog).

2. Beschreibung der UdSSR Erfindung №1474381, SW2, M., F 23 G 5/00, BI №15 1989 (Prototyp).

FORDERUNGEN

Verfahren zur thermischen Verarbeitung kommunalem und industriellem Abfall, beginnen Vergasers Dosierungs Herunterladen es Abfälle recyclables in einem geschlossenen Kreislauf in das heiße Abgas eines Verbrennungsmotors durch Verbrennen des kohlenstoffhaltigen Rückstandes Zufuhr von Asche und Schlacke in der Ausstoßkammer durch den Rost Vergasers und Reinigung Bewegen Vergaser in der Wartungsperiode, wobei der Gasgenerator in einem geschlossenen Kreislauf Bewegen des Abfalls durch Heißluft aus teploelektronagrevateley erhitzt wird , die den Motorleistungsgenerator, Abgas Rauch und brennbare Gase aus dem Vergaser energetisieren gleichzeitig in den Katalysator entladen weiter bei 3000 0 C Nachverbrennung und und einem Kondensator zur Verflüssigung eines flüssigen Brennstoffs Produkte, die mit dem Motor Kraftstoffzumesssystems zugeführt werden, und Entladungs ​​Schlacke und Ascherückständen sind während der Drehung des Rostes.
