Erfindung
Russische Föderation Patent RU2034429

LINE biothermische Verarbeitung organischer Abfälle in Kompost

LINE biothermische Verarbeitung organischer Abfälle in Kompost

Name des Erfinders:. Goncharov AI; Panov VE. Belokurov Uhr
Der Name des Patentinhabers: Eine kleine Firma "Hercules"
Adresse für die Korrespondenz:
Startdatum des Patents: 1992.05.24

Verbrauch: in der Landwirtschaft, vor allem bei der Verarbeitung von organischen Abfällen zu Kompost. Die erfindungsgemässe Gülle aus dem Trichter und der vorgebrochenem und lockerte in Feeder Torf und Stroh Spender kommen in einem Mischer-Schleifer. Intensive Fräsen, Additive mit dem biologischen Produkt kommt aus dem Behälter, begleitet durch Erhitzen und teilweise belüftet mit Warmluft von der Heizung zu vermischen. Die resultierende homogene Mischung aus Abfällen aus dem Mischer-Mahlwerk über Fördersystem kommt in einen der Behälter zum Kompostieren zu booten, die sich am Boden befindet warme Luft durch die Luftkanal gedrückt wird. Wenn die Temperatur 60 bis 70 ° C Heißluftstrom erreicht in den Behälter aufhört. Der Prozess der biologischen Produkt Kompostierung, dauerhafte für 5-7 Tage. Das fertige Produkt wird durch Schrauben in Gehäusen angeordnet entladen.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf die Landwirtschaft, insbesondere die Komplexe für organische Abfälle in ein Produkt , das für Düngemittel und Tierfutter.

Bekannte Anlage zur Verarbeitung von organischem Abfall in Dünger, einschließlich Vorratstrichter mit der Dosierung jeweils für Dünger, Torf und Hühnermist, Behälter für ein biologisches Produkt, einem Mixer-Ripper, Behälter für die Abfallkompostierung, Mittel zum Erwärmen der Abfallmasse, eine Sammlung von Gülle mit thermophilen biofloroy Pumpe und eine Pipeline der Kollektor mit Güllebehälter für biologisches Produkt, Vorrichtung zum Transportieren des organischen Abfällen und Entladung von Fertigdünger verbinden, das Prozessleitsystem.

Nachteile der bekannten Anlage reduziert werden, hauptsächlich auf die nächste.

Während der regulären Zeit im Produktionszyklus des Prozesses der Kompostierung zugeteilten, Leerlauf, ohne an der Arbeit nehmen, entworfen Vorratstrichter zu laden Abfall Spender, Behälter für biologisches Produkt, Bandförderer, Schraubenlader und Mischer-Ripper.

Es ist schwierig auszuführen und die Vorrichtung zum Erwärmen des Abfall in Form von Elektroden in der Mitte des Behälters und den Seitenbereichen mit den Elektroden auf den Wänden gebildet zu betreiben. Bei dem Verfahren der Abfallmasse von Heizung und Wechselstrom, der in der Kompostierung, trocknet ein bestimmter Teil in Kontakt mit den Masseelektroden in den optimalen Einstellungen zu einer Verletzung führen. Um den normalen Betrieb der Anlage aufrecht zu erhalten ist notwendig, die Masse trocknet in Kontakt mit der Masseelektrode ausgebildet ist, durch die Kanäle und Löcher für die Aufnahme von Wasser aus dem Tank installiert ist speziell zu befeuchten. automatische Steuerung Abfallmasse Prozesssystem dämpfenden kompliziert ist mehr als praktisch notwendig ist. Irrational zuerst durch Elektroden erzeugen Trocknen von ihnen angrenzenden Massen, und dann, mit der Teilnahme der gleichen Elektroden die entgegengesetzte Wirkung Feuchtigkeit durchzuführen.

Dosier- und Schichten kommen aus dem Vorratsbehälter zu dem Förderband Abfallbestandteile werden nicht sofort mit Additiven biologisches Produkt gemischt und keinen intensiven Belüftung ausgesetzt, so dass die Möglichkeit für eine gleichmäßige Verteilung von Sauerstoff durch den Abfallmasse und die Schaffung günstiger Bedingungen für die thermophile bioflory Beschleunigung des Kompostierungsprozesses verwendet .

Die Platzierung der Gabel-Ripper Mischer Kompostierungsbehälter verringert sich um etwa 20-25% des Arbeitsvolumens (bzw. reduzierte Installationsleistung auf dem Gerät Volumen) somit seinen Betrieb aufgrund der kurzen Dauer, nur dann, wenn bei der Abfallbelastung Lockerung, es Es liefert nicht genügend von der notwendigen Belüftung.

Metallverbrauch Vorrichtung Schlammbildung in dem Tank für ein biologisches Produkt, hergestellt in Form eines Klapprahmens zu verhindern, ausgerüstet mit einem periodisch Schalter Electrovibrators nicht eine vollständige Durchmischung der Suspension mit thermophilen biofloroy um das Tankvolumen.

Der Vorratsbehälter für den Torf ist kein Gerät für eine vorläufige Lockerung und Teilschleifen, deren Fehlen die Möglichkeit, anschließend ausreichend homogenen Abfallmischung ausschließt.

Die Erfindung besteht darin, dass die vorgeschlagene technische Lösung biothermische Linie organische Abfälle Recycling-Effizienz und Betriebssicherheit zur Verfügung gestellt, während die Konstruktion der Vorrichtung zum Heizen zu vereinfachen und die Abfall Belüften.

Diese Aufgabe wird dadurch gelöst, dass der Behälter zum Kompostieren von Abfällen in einer Reihe benachbart und mit Abstand versehen an ihren Basen Überlappung Luftkanal von den beiden Seiten der geneigten Lamellen gebildet montiert Mist und Kompost und zwei Rinnen zum Walzen in dem das Entladen aufweist Schneckenförderer mit Förderschnecke verbunden ist, um das fertige Produkt entladen, und eine Vorrichtung zur Abwärme Belüften und die Heizung wird mit Luftkanälen und dem Schieber, eine Versorgungs warme Luft in die Luftkanäle und die Kompostierungsbehälter in der Mischer-Quetscher zur Verfügung gestellt. In diesem Mischer-Quetscher außerhalb des Behälters zur Kompostierung positioniert und ist mit einer Vorrichtung versehen ist, in seiner Arbeitszone von der in ihm durch die Schaffung Warmluftheizung eine Saugwirkung, und eine Vorrichtung zur Verhinderung in dem Gefäß Fouling für ein biologisches Produkt kommt zu saugen ausgelegt als tropfen offene Ende des Rohres, von dem das andere Ende an der Ablaßleitung von der Pumpe mit dem Kreislauf einer biologischen Produkt und die Aufschlämmung mit thermophilen biofloroy looping benachbart ist.

Das technische Ergebnis aus der Verwendung der Unterscheidungs ​​vom Prototyp Merkmale können den Lastfaktor Ausrüstung in der Leitung installiert zu erhöhen und die Produktivität pro Einheit zu erhöhen Volumen des Behälters für die Kompostierung arbeiten, sondern auch eine Vereinfachung der Struktur der Vorrichtung zum Heizen und Belüften des Abfalls in dem warme Luft wird als Kühlmittel verwendet wird, in der Heizeinrichtung erzeugt wird.

LINE biothermische Verarbeitung organischer Abfälle in Kompost
Ablaufdiagramm des Prozesses von organischen Abfällen

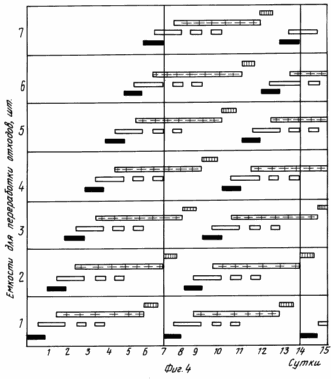

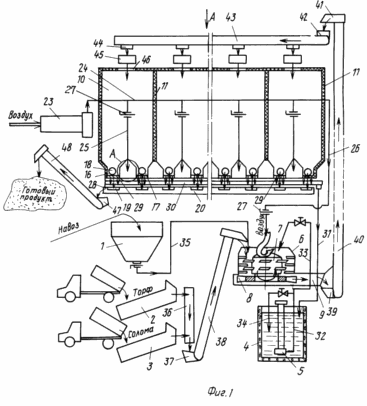

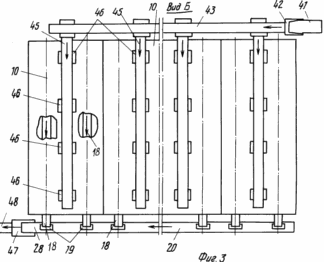

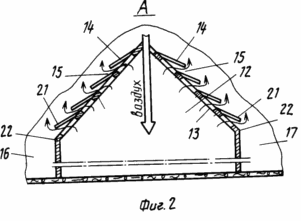

Fig. 1 zeigt eine Linie für biothermische organische Abfälle, allgemeine Ansicht; Fig. 2 callout A in Fig. 1; Fig. 3 ist eine Ansicht entlang Pfeil B in Fig. 1; Fig. 4 Sequenzdiagramm des Prozesses von organischen Abfällen.

Die Linie umfaßt einen Trichter für Gülle 1, Speiser, Spender, mit einer Vorrichtung zum Auflockern und Teilschleifen, die jeweils für den Torf 2 und des Harzes 3, die Kapazität für biologisches Produkt 4 angeordnet darin eine Pumpe 5, ein Mischmühle 6, mit einem Arbeitskörper des Rotors ausgestattet Typ 7 mit shvyryalkoy 8 und der Entladestation Ausguss 9, benachbart in der Reihe Behälter positioniert für die Kompostierung Abfall 10 mit isolierenden Wänden 11 unterhalb des Überlagerungsluftkanal 12 angeordnet ist, aus schräg eingesetzt bilateralen Läden 13 versehen mit Platten 14 und Schlitze 15 dazwischen zwei Tröge 16 und 17, die in der Entladestation angeordnet sind Erdbohrer 18 durch ein Fenster 19 mit einer Förderschnecke 20 zugeordnet ist, um das fertige Produkt entladen, während der untere geneigte 21 der Luftklappenplatten Enden 14 am nächsten liegt daran über Kanten Rinnen 22 und 17. die Vorrichtung 16 Heizung und 6 Abfallbehälter 10 und gemischt in einem Mischer Schleifer kompostiert Belüften weist eine Heizvorrichtung 23, Verteiler Luftleitung 24 mit Niederlassungen 25 empfangbaren Kanälen 12, 26 zu einem Mischer-Zerhacker-Steuerventile 6 und 27. Die Böden der Mulden 16 und 17 mit Filtern versehen sind, 29, die unter der Schale 30 zum Sammeln von Dung aus thermophilen biofloroy befindet, das mit dem Rohr 31, mit einer Kapazität für biologisches Produkt 4. die Druckleitung 32 von der Pumpe 5 weist zwei Zweige verbunden ist: 33 in einen Mischer grinder 6 und 34 der Rückkehr in den Behälter für ein biologisches Produkt 4.

Trichter 1 ist mit Mischer Brecher 4 durch samotochnogo Rohr 35. Dosierer 2 und 3 zugeordnet werden dem Mischer Brecher 4 verbunden durch Förderer 36 ähnlich Ende Sammeln von denen einer mit dem Aufnahmeteil 37 Fördereinrichtung 38 Abladen Tülle 9-grinder Mischer zugeordnet ist mit dem Empfangsteil des Förderers gekoppelt 39-40, von denen das Entladeende 41 ist, ist mit dem Aufnahmeteil 42 des Verteilungsförderers 43 verbunden, durch den Auslass 44 zugeordnet mit Kratzförderer 45 Konjugats durch die Fenster 46 mit einer Kapazität von Kompostierungs 10. Unter der Entladeöffnung 28 der Förderschnecke Öffnungs 20 ist der Aufnahmeabschnitt 47 des Förderers 48, die das fertige Produkt lädt.

LINE funktioniert wie folgt

Von Stallgebäuden durch das Rohr Dung 6 Schwerkraft dosiert, fließt durch ein Rohr 35 zu einem Mischmühle in den Trichter 1, von der zugeführt wird, in dem gleichzeitig durch Förderbänder 36 und 38 der Zuführung dosierter sind Dosier bzw. Torf und Stroh, mit einer Pumpe 5 durch Leitungen 32 und 33 zugeführt werden dosiert und Ergänzungen biologisches Produkt. In einem Mischer grinder 6 Abfall intensiv zerkleinert, mit Zusätzen biologischen Produkt gemischt, belüftet und erwärmt, indem Warmluft von der Heizung 23 zu dem Verteilerluftkanalzweig 24 kommende und 26 unter dem Einfluß der Saugwirkung erzeugt shvyryalkoy 8. Die so hergestellte homogene Mischung aus Abfällen durch 8 shvyryalkoy geworfen Tülle 9 in dem Aufnahmeabschnitt Entladen 39 des Hebeförderers 40 und dem Entladeende 41 tritt in den Aufnahmeabschnitt 42 des Kratzförderers den Verteiler 43, die zu einer bestimmten Interleaving-Zyklen gemäß (s. beispielhafte Ablaufdiagramm wie in Figur 4 dargestellt) durch die Überlastaustrittsöffnung 44 in eine der Kratzförderer 45 weiter durch die Löcher in dem Förderer wird das Abfallgemisch durch die Fenster 46 ausgestoßen und tritt in eine Kompostierungsbehälter 10. wenn der Behälter füllt, um eine dritte, wenn ein Gemisch aus aufgelockerten Abfälle erhalten noch durch den Behälter unter seinem eigenen Gewicht kondensierte geht von der Heizung 23, die warme Luft auf den Luftkanal 25 in den Luftkanal Pumpen 12, von dem durch die Risse in den Verschlüssen 15 bis 13 mit einer Mischung aus Abfällen eingefüllt und nach der Volllast fortgesetzt bei dieser Temperatur der Masse auf 60-70 ° C erwärmen, Überhitzung der Massen, Luftinjektion stoppt und beginnt den Prozess der Kompostierung und Recycling wird geladen Mischung thermophilen biofloroy, zu vermeiden, die durch die Freisetzung von Wärme verwendet begleitet wird und der angegebenen Temperatur. Im Falle einer möglichen Verzögerungsverarbeitungsprozesses als Beweis Reduktionstemperatur der Mischung sein kann, Einspritzen von Heißluft wird wieder aufgenommen. Durch Entlüften der Masse der heißen Abluft wird durch seine Erwärmung und Sauerstoffsättigung, die Schaffung eines recht günstige Bedingungen für die aktive Tätigkeit thermophilen bioflory, beschleunigt den Prozess der Wiederverwertung zur Verfügung gestellt.

Freigesetzt während der Kompostierung Gülle eine große Anzahl von thermophilen Bakterien enthält und in nachfolgenden Zyklen des Prozesses von organischen Abfällen verwendet. Fließt in Tröge 16 und 17, die Aufschlämmung durch die Filter 29, 30 in dem Fach postupet vorbei, wo die Schwerkraft über die Leitung 31 wird für ein biologisches Produkt 4 zu dem Behälter geschickt.

Das fertige Produkt wird aus dem Behälter 10 Förderschnecke 18 durch die Fenster 19 in den Förderer 20 entladen, dass sie in den Aufnahmeabschnitt überlastet 47 des Förderbandes 48 und damit die Plattform für die schnelle Akkumulation oder Mobilverkehr.

Betriebssteuerleitung kann manuell und automatisch sein, aus der Ferne mit Elektro-Antrieb.

Die vorgeschlagene Linie gewährleistet die Kontinuität der technologischen Recyclingprozess, wodurch die installierte Anlagenauslastung und Produktivität der Anlage zu erhöhen.

Luft Verwendung als Kühlmittel erzeugt Heizung, um die Prozessabwärme und die Belüftung zu kombinieren, und deshalb im Vergleich mit dem Stand der Technik vereinfacht die Vorrichtung selbst an die Heizung und Belüftung des Abfalls und erhöht die Zuverlässigkeit ihres Betriebs, während während des intensiven Vermischens Abfall mixer grinder, werden sie in die Arbeitskammer von Warmluft geblasen erhitzt, die eine vorteilhafte Wirkung für die thermophile bioflory den Kompostierungsprozeß zu beschleunigen hat.

FORDERUNGEN

1. LINE biothermische Verarbeitung organischer Abfälle in Kompost, die die verfügbaren Mittel enthält Dosierer für Gülle zu verhindern Überbrückung, Torf, Kompost und andere für die Wiederverwertung zugeordneten Komponenten eine isolierende Wand des Behälters mit Atomen, die mit einer Sammlung von biologischen Produkten und durch eine Pumpe und eine Reihe von Rohrleitungen in Verbindung steht ein Behälter für ein biologisches Produkt, eine Vorrichtung zur Verhinderung der Bildung von Schlamm, wobei die Vorrichtung zum Mischen und Zerkleinern von Abfällen und die Kompostkomponenten und Mittel für ihre Heiz- und Belüftungsförderer für Abfall Be- und Entladung des Komposts, dadurch gekennzeichnet, dass der Behälter für die Wiederverwertung zu einer eines Satzes benachbarter gemacht anderen Kammern, von denen jede in ihrem Boden angeordnet vorgesehen ist und mit einem Mittel zur Heizung und Belüftung des Abluftkanals kommuniziert, wird der obere Teil davon aus einem Satz auf jeder Seite der untereinander und befestigt in einem Abstand voneinander von geneigten Platten, sondern auch angeordnet platziert gemacht für auf beiden Seiten des Kanals und der Nachricht mit dem Förderer für Kompost Entladeschnecke Entladen, wobei die Mittel zum Heizen und Belüften des Abfalls in der Form der Heizvorrichtung ist, die mit Leitungen mit Ventilen für die Stellen bezeichnet die Heizung mit einer Vorrichtung zum Mischen und Mahlen Abfälle und Kompost Komponenten vorgesehen ist, und wobei Luftkanal.

2. Leitung nach Anspruch 1, dadurch gekennzeichnet, daß die Entladeschnecke mit einer Mulde angrenzend an die Luftkanalwand vorgesehen ist, ist unterhalb der unteren Kante der geneigten Platte letzteren befindet.

3. Leitung nach Anspruch 1, dadurch gekennzeichnet, daß sie mit einem Dosierungs straw feeder mit Mitteln zum Verhindern einer Auswölbung versehen ist, wobei jede der Meßzubringer Torf, Stroh, Dung und mit Mitteln der genannten Komponenten zum Schleifen.

4. Leitung nach Anspruch 1, dadurch gekennzeichnet, daß die Einrichtung zum Mischen und Mahlen der Abfälle mit einem Gehäuse des Entladens Mündungen und der Belade- und kommuniziert mit einem Mittel zur Heizung und Belüftung des Abfalls vorgesehen ist, während die Entladevorrichtung mit dem Hals jeder Kammer mit dem Behälter durch den Abfallförderer verbunden ist .
