Erfindung
Russische Föderation Patent RU2162380

Komplexe für die Verarbeitung und Entsorgung von Abfällen

Komplexe für die Verarbeitung und Entsorgung von Abfällen

Name des Erfinders:. Zeisig R.F; Chumakov AN. Degtyarev VV. Popov AN
Der Name des Patentinhabers: Zeisig Robert F .; Alexander Chumakov; Vladislav V. Degtyarev
Korrespondenzanschrift: 121165, Moskau G-165, P / 15, LLC Patent Law Firm "Eustis" Grunina AE
Startdatum des Patents: 1999.07.21

Die Erfindung bezieht sich auf die industrielle Verarbeitung von festen Haushalts und ähnlich wie Hausmüll. Der Komplex umfasst eine sukzessive Sortierstationen und anaeroben Vergärung System. Die Anlage ist mit einem System von Abfällen Entgiftung ausgestattet, an das Rückgrat Schlacke Evakuierungssystem der anaeroben Vergärung verbunden. Der Komplex wird sichergestellt, um das Endprodukt der Verarbeitung zu erhalten, - bodenbildenden Material, das frei von toxischen Substanzen ist.

BESCHREIBUNG DER ERFINDUNG

Der Vorschlag bezieht sich auf das Gebiet der Stadtwerke, nämlich die industrielle Verarbeitung von festen Haushaltsabfällen und ähnlichen Abfällen (MSW), wie bereits bestückt und neu formiert.

In der Welt verschiedene Methoden von festen Abfällen üben. Die Kombination von manuellen Sortierverfahren mit mechanisierten Sortieranlagen ermöglichen Altpapier wegzunehmen, Textilien, Glas und Kunststoff, Eisen und NE-Metallen. Für den Rest der Abfälle wird zwei Gruppen von Verarbeitungstechnologien verwendet: thermochemische und biologische.

So schließen thermo Pyrolyse und Plasma Abfallverarbeitung und Verbrennungsanlagen, und (IGC). Die jüngsten (IGC) haben viele Nachteile, unter ihnen - die Anwesenheit einer großen Menge an schädlichen Emissionen und Abfälle aus Dioxinen.

Durch die aerobe biologische Techniken der Verarbeitung der organischen Komponente der MSW Kompostierung und anaerobe Vergärung und organischen Komponenten in Biogas durch anaerobe Bakterien enthalten (50% Methan, 50% Kohlendioxid), wird verwendet, um Elektrizität zu erzeugen.

Es ist immer noch nicht ein universelles Verfahren zur Verarbeitung von festen Abfällen, das den Anforderungen der Ökologie, Ökonomie, Ressourcen und Markt entwickelt.

Die am nächsten an der Erfindung ist ein Komplex für die Verarbeitung und Entsorgung von Abfällen aufeinanderfolgenden Land Sortieren und anaeroben Vergärung System (Sanitärreinigung und Reinigung von besiedelten Gebieten enthält. Handbuch. Ed. D.Sc. AN Frieden, Moskau, Akademie Kommunalwirtschaft. K.D.Pamfilova. 1997, S.. 253-254).

Der Nachteil dieser Anlage ist das Vorhandensein von Rest Ballast nach der Auswahl von Biogas, die giftige Stoffe enthalten und nicht geeignet für die weitere Verwendung.

Das technische Ergebnis der vorgeschlagenen Anlage ist ein nützliches Endprodukt der Verarbeitung zur Verfügung zu stellen - Bodenbildungsmaterial, das frei von toxischen Substanzen ist.

Das technische Ergebnis wird durch die Tatsache, dass die komplexe Verarbeitung und Entsorgung von Abfällen enthält hintereinander liegende Ort Sortieren und anaeroben Vergärung System, ausgestattet mit einem System der Abfall Entgiftung, verbunden mit dem Backbone Schlamm Evakuierung der anaeroben Vergärung Systems erreicht.

Weiterhin kann es mit einem Energieerzeugungssystem vorgesehen sein, um einen Wärmeenergiewandler umfasst und eine mechanische Leistungsgenerators und der Wechselrichter-Eingang ist mit Leitung anaerober Aufschlusssystem von Biogas entladen.

Weiterhin kann es mit einem Trennsystem, Neutralisation und Entsorgung der Abgase vorgesehen werden, die Abgasleitung in die Wärme in mechanische Energie-Wandler verbunden ist.

Darüber hinaus kann es mit einer Einstellung für die thermische Behandlung von Abfällen Evakuierung zur Verfügung gestellt werden soll, auf Autobahnen verbunden Abfall Abschnitt und / oder anaeroben Vergärung System und / oder Abfallentgiftungssystem und die damit verbundenen elektrischen Leitung Generator zu sortieren.

Darüber hinaus kann es mit einer Auflage defecate und Reinigungssystem verbunden mit den Entladungsleitungen vorgesehen sein, und der Sortierabschnitt defecate anaerober Aufschlusssystem.

Darüber hinaus kann der Sortierabschnitt sequentiell Förder brüllen Tisch angeordnet das Verschieben für das manuelle Sortieren, Magnetabscheider, Shredder und Presse Untermaß Bereich des Bildschirms mit dem wiederholten Gebrüll verbunden ist, dessen Ausgang mit aerovibroseparatorom verbunden ist, wird Biomüll Entnahmeleitung zur anaeroben Vergärung System verbunden und anorganische Abfallabgabeleitung umfasst magnetische und elektromagnetische Separatoren zu extrahieren bzw. Eisen- und Nichteisenmetalle.

Zusätzlich kann die anaerobe Vergärung System mindestens einen Bioreaktor Biogasauslass Leitung zu einem Wandler von Wärmeenergie in mechanische Energie angeschlossen umfassen und wird durch einen Kompressor und einen Wärmetauscher mit einem Sprudler Bioreaktor verbunden, und der elektrische Stromgenerator ist mit der Leitung und einen Kompressor angetriebenen Rührer Bioreaktor verbunden ist.

Darüber hinaus kann das System Abfallentgiftungshintereinander angeordneten Anlage zur Entwässerung von Abfall, mindestens einen Mischer mit einem Neutralisationsmittel-Versorgungssystem aktiviert Huminsäure Schlammentleerungsmechanismus des Mischers und dem Wandlerabschnitt für die aerobe Fermentation pochvogruntovyh Gemische.

Darüber hinaus kann die Entfernung defecate Leitungsanlage zur Entwässerung von Abfällen in einem Bioreaktor und defecate Zirkulation und Reinigung gekoppelt werden.

Darüber hinaus umfassen Abfallentgiftungssystem ferner sequentiell zwischen der Evakuierungsmechanismus Aufschlämmung aus dem Mischer-Wandlerabschnitt und aeroben Fermentationsübertragungs Reagenzsystem toxischen Metallverunreinigungen in der Lösung und dem Reagenzsystem und der elektrochemischen Entladung von Metallen aus der Lösung als Feststoff angeordnet sind.

Darüber hinaus können, umfassen die Anlage zur thermischen Behandlung von Abfall sequentiell Zuführungssystems, Trommeltrockner, Ofen und Elektroofen zum Schmelzen der Schlacke, Ofenabgasleitung verbunden ist mit dem Drain Nachbrenners angeordnet, der in Serie Neutralisierungskamerarückgewinnungskammer und dem Filter verbunden sind.

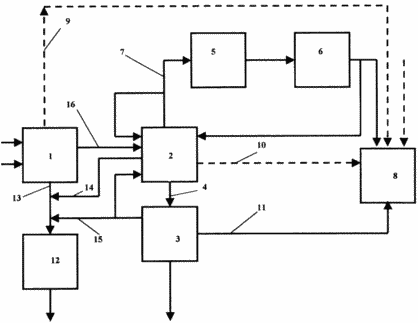

Die Zeichnung zeigt ein Diagramm der Anlage zur Verarbeitung und Entsorgung von Abfällen.

Komplexe für die Verarbeitung und Entsorgung von Abfällen

Komplexe Verarbeitung und Entsorgung von Abfällen aufeinanderfolgenden Sortierstrecke 1 und 2 der anaeroben Vergärung System enthält. System 3 Abfälle Entgiftung ist mit dem Rohrleitungssystem 4 2 Evakuierung von Schlamm anaeroben Vergärung verbunden.

Energieerzeugungssystem ist ein Dieselgeneratoraggregat und Inverter 5 umfasst Wärmeenergie in mechanische Energie und dem eigentlichen Generator 6. Eingangswandler 5 ist mit der Ablaufleitung 7 Biogas der anaeroben Vergärung System 2 verbunden.

Installation 8 für die thermische Behandlung von Abfällen kann auf jedem der Wege 9, 10, 11 gekoppelt werden evakuieren Abfallabschnitt 1, der anaeroben Vergärung System 2 und System 3 entgiften Abfallsortierung.

Das System 12 Zirkulation und Reinigung defecate den Leitungen 13, 14, 15 verbunden Entfernen defecate Phase 1 System 2 anaerobe Vergärung und Abfallentgiftungssystem 3 zu sortieren.

Geliefert Müllwagen in einer Reihe von festen Abfallsortierstation 1 und in einen Trichter Feeder-Boot zu gelangen, wo sie mit großen Zellen auf dem Förderband in den Dreh Bildschirm fallen. Abfälle von groben Bruchteil des Bildschirms auf dem Förderband für die manuelle Sortierung auf einen beweglichen Tisch fallen, wo die handverlesenen trockenen Abfällen, mit Verbraucher Eigenschaften:

- Papier und Pappe;

- Kunststoffe;

- Aluminiumdosen;

- Textilien;

- Glasflaschen;

- PET-Flaschen.

Der verbleibende Abfall aus einem beweglichen Tisch unter dem magnetischen Separator gehalten, die magnetisierbaren Abfälle (magnetische Metalle) trennt, die innerhalb der metallopress fallen. Rückstände in geschreddert Abfallzerkleinerer und fallen in eine Presse, wo in Ballen gepresst, ohne Umreifung (unter der Bedingung der weiteren Recyclinganlage in unmittelbarer Nähe der Sortierlinie) oder in den Umreifung Ballen.

Untermaß Screening an Unterschnitt geht in die zweite Brüllen eines drehbaren Bildschirm, die er in aerovibroseparatore Division auf nassen organischen Abfällen (Nahrung organisch) und schweren anorganischen (Steine, Glas, Metall, Kies und so weiter.) Mit einer Beimischung von organischen auf der zusätzlichen Trennung bekommt (Knochen).

Lebensmittel organischen Bestandteile durch 16 Entladung von organischen Abfällen - Förderband 2 tritt in das System der anaeroben Vergärung.

Anorganische Abfälle werden auf einem Magnetscheider (schwarze Metall) und elektromagnetische Separator (NE-Metalle) getrennt.

Aerovibroseparatora aus der verunreinigten Luft entzogen wird in einem angeschlossenen Hydrozyklon mit ihm gereinigt und Vorführungen des Hydrozyklons tritt in das System der anaeroben Gärung.

Das System 2 anaerobe Vergärung wird Bioabbau der organischen Teil der Abfälle durchgeführt wird.

Das Prinzip des Recyclings ist die anaerobe Vergärung (biologisch abbaubar) Abfälle in Abwesenheit von Luft, um die natürliche mikrobielle Verbände mit - anaerob. Unter dem Einfluss der anaeroben Bakterienstämmen Zersetzung von Biomasse Produkte, die wasserunlöslichen Präzipitats sind - Schlamm und Biogas. Die wichtigsten technischen Geräte dieses Systems ist der Bioreaktor (Fermenter) mit einem Rührer, einem Gasspüler und einem Thermostat Heiz- und Kühlsystem. Die Anzahl von Bioreaktoren aus der Bedingung bestimmt, um sicherzustellen, kontinuierlichen Austrag von Schlamm.

Biomüll Durchlauf durch die Rotations Zerkleinerer und zu dem nächsten Bioreaktor zu dem gleichen Wasser zugeführt wird in der erforderlichen Menge zugeführt. Aus der erhaltenen biosmesi Bakterien produzieren Biogas, das mit dem Gastank geschickt wird und dann in Diesel. Um die durch den Kompressor Bioprocessing des Biogasprozesses zu verbessern , wird durch einen Wärmetauscher und eine Temperatur von 37 o C wird durch eine Schicht biosmesi innerhalb des Bioreaktors gesprudelt gepumpt.

Der ausgefallene nach Bioprocessing Zyklus Schlamms durch die Schraubenpumpe 3 ist in der Entgiftung von Abfällen zugeführt. Zur Entgiftung verwendet wird, basiert auf der neuesten biophysikalische Techniken Schlammbehandlungsmethode von aktivierten Huminsäuren (AHA). Einführung in die AGC liefert Bindungs ​​Fällung von Schwermetallen mit einem vollständigen Verlust der Mobilität und damit die Toxizität, die Zerstörung von organischen Schadstoffen verursacht Fällungsverfahren guminizatsii ohne Mineralisierung.

Der Schlamm aus dem Bioreaktor tritt zunächst die Anlage zur Entwässerung von Abfällen, bezogen auf die Arbeit, die Technologie mechanische Entwässerung unter Verwendung von synthetischen Flockungsmittel setzen wird und Spaltpressen umrahmen. Die Installation kann mit Feuchtigkeit regen erhalten weniger als 70%.

System 3 Abfälle Entgiftung umfasst zwei Rahmenfilterpresse mit einer installierten Leistung dieser Intensivmischer, Wandler, Speichertank AGK mit der Einreichung der AGC-System Mischer Wandler Mechanismus Schlamm Evakuierung von Konvertermischer auf aeroben Fermentation Standort für pochvogruntovyh Mischungen und Installation eine wässrige Lösung von Flockungsmittel vor.

Unter der kombinierten Einwirkung von Druck und Flockungsmittel in der Filterpresse wird in Wasser und Schlammkuchen abgetrennt. Wasser (defecate) zur Wiederverwendung in 2 anaerobe Vergärung für den nächsten Abschnitt der Verdünnung der organischen Abfälle gesendet, die in den Bioreaktor geladen werden. Überschüssiges Wasser tritt in das Zirkulationssystem 12 und Reinigung defecate.

Gepresste konsistente Schlammrückstand (Kuchen) Bioabbau von organischen Abfallteil wird einem Mischer-Wandler zugeführt, wo es mit einem vorbestimmten Verhältnis AGC aus dem Vorratstank über eine Förderschnecke und dem Spender zugeführt, vermischt wird. Ferner AGC Slurry unter Verwendung eines Rohrkettenförderer und Förderband für aeroben Fermentation Reifung Erdemischungen auf der Website eingespeist behandelt und neutralisiert.

An der Station aeroben Fermentation bei Umgebungstemperatur für nicht mehr als 8 Tagen nach der Fermentation und Belüftungs auftreten bodenbildenden Material behandelt AHAs. Das Produkt dieses Verfahrens ist guminizirovanny bodenbildenden Material, das mit dem Boden an den Verbraucher vermischt pochvogruntovyh Zusammensetzungen zu schaffen.

Für eine vollständigere Extraktion der Schwermetalle aus dem Schlamm Entgiftungssystems 3 kann ferner ein Translationssystem von toxischen Metallverunreinigungen in der Lösung umfassen und das Reagens-System und der elektrochemischen Entladung von Metallen aus der Lösung als Feststoff. In diesem Fall wird die Katalysatoraufschlämmung aus dem Mischer auf die Verarbeitungslösung von Schwefelsäure zugeführt wird. In der Lösung, die alle Schwermetallionen passieren. Eine vollständigere Retrieval durch Rückfluss erreicht. Die resultierende Lösung wurde bis zur endgültigen Reinigung in elektrolizator zugeführt, wobei Hydroxide von Schwermetallen in fester Form, gefiltert und getrocknet.

In der letzten Stufe kann die thermische Entsorgung von Restschlamm 8 auf der Anlage zur thermischen Behandlung von Abfall verwendet werden. Technologie Basics "Piroksel" der Trocknung, Pyrolyse (Verbrennung), der Prozess der Hochtemperaturverarbeitung des festen Rückstandes in einem elektrischen Ofen, chemisch-thermischen Entsorgung von Rauchgasen in der Nachbrennkammer, der Kammer und der Wiedergewinnungskammer Neutralisierungs, Recycling überschüssige Wärme der Abgase und deren Nachreinigung.

Die Installation von 8 für die thermische Verarbeitung kann nicht verarbeitete Abschaum aus allen Bereichen des Komplexes zugeführt werden: medizinische Abfälle aus dem Sortierbereich, jede Abschaum mit dem System der anaeroben Vergärung und Entgiftungssystem, sondern auch von den Abschaum importiert.

Das Gemisch von Abfall in den Trichter zugeführt werden, mit dem System von Schlössern ausgerüstet, und weiter durch den Trommeltrockner wird mit einem geneigten Herdofen für die geschichtete Verbrennung zugeführt. Die Verbrennung erfolgt auf Selbst Wärme der Abwärme durch und eine heiße Luft in den Luftvorwärmer des Ofens eintritt.

Die Verbrennung des organischen Teil der Abfälle wird durch die Fütterung in den Ofen erwärmte Luft (400 ° C) verstärkt. Unverbrannter mineral Teil der Abfälle fällt aus dem geneigten Herdofen in einem Elektroofen, der ein Bad aus flüssiger Schlacke ist. Der feste Verbrennungsrückstände in das Schlackenbad geschmolzen ist, wird es durch die Verabreichung der Zusammensetzung und Mineralstoffen angepasst durch nicht-toxische Schlacke Marke hergestellt werden, die in der Konstruktion verwendet wird.

Schmelzschlacke wird durch einen auf eine Temperatur von 1400-1500 ° C elektrischen Strom erhitzt, zwei oder drei Graphitelektroden. Die geschmolzene Asche wird in Schlacke geschichtet und Metall, in regelmäßigen Abständen von den jeweiligen Kerben entladen.

Die Abgase aus dem Ofen, in einem Reaktor, in dem Verfahren der thermochemischen Reinigungs Reagenz dreistufiges neutralisiert. Nachverbrennung von Kohlenmonoxid und Restkohle wird bei einer Temperatur von 1200 o C durchgeführt Der Nachbrenner Luftstoß zugeführt wird, und im Falle der Verarbeitung mit niedrigem Kalorien Abfälle - Erdgas. Die sauren Komponenten sind in der Neutralisationskammer neutralisiert, indem in das Reaktionsvolumen Sodalösung einzuspritzen.

NOx Stickstoffoxide werden in der 85% Rückgewinnung in einer speziellen Kammer in Gegenwart von Harnstoff vermindert.

Überwachung und die Temperatur des Gasstroms aufrechterhalten wird in einer ständig Zellen durchgeführt. Dioxine und Furane fast vollständig in der zweiten Verbrennungskammer zerstört aufgrund der hohen Betriebstemperatur.

In dem Wärmerückgewinnungssystem und zur Verfügung gestellt Gasbehandlung Prozessluft Heizbetrieb Kühlrauchfilter vor Wärmerückgewinnung angewendet wird oder keine Reinigung von Staub und Rauch.

Defäkieren, in allen Phasen des Recyclings führt, tritt in das Zirkulationssystem 12 und Reinigung defecate, das Ausgangsprozesswasser geben in den verschiedenen Bereichen des Komplexes verwendet.

Dieselgeneratoren (Inverter 5 thermische Energie in mechanische + elektrische Generator 6) läuft auf Biogas im System 2 anaeroben Vergärung erzeugt Wärme und Energie auf die Bedürfnisse des Komplexes aufgewendet, nämlich elektrische Sortierbereich Rührgerät Bioreaktor und Kompressor im System von zwei anaeroben Fermentation und die Elektroden und die elektrische Ofenanlage von 8 für die thermische Verarbeitung von Abfällen.

Das vorgeschlagene System erlaubt Müll auf Deponien auszuschließen, die maximale Rendite in Form von kommerziellen Produkten und den Standard für das Recycling zu erhalten, verwenden Sie die erzeugte Biogas zur Umwandlung in Strom für den inländischen Verbrauch in der Anlage, die Notwendigkeit der Entsorgung fester Abfälle zu beseitigen.

Der Komplex kann auf der bestehenden Deponie und Industrieräume Stadt Industriegebiet, als völlig abwesend schädlichen Emissionen befinden.

FORDERUNGEN

1. Komplexe Verarbeitung und Entsorgung von Abfällen aufeinanderfolgenden Land Sortier- und anaeroben Vergärung System enthält, dadurch gekennzeichnet, dass sie mit einem System der Abfall Entgiftung im Rohrleitungssystem der Evakuierung von Schlamm anaeroben Vergärung verbunden ausgestattet ist.

2. Komplex nach Anspruch 1, dadurch gekennzeichnet, dass sie mit einem Energieerzeugungssystem vorgesehen ist, einen Wärmeenergiewandler und einen mechanischen Leistungsgenerators und der Wechselrichter-Eingang verbunden ist, die Leitung anaerober Aufschlusssystem von Biogas zu entladen.

3. Komplex nach Anspruch 2, dadurch gekennzeichnet, daß sie mit einem Trennsystem, Neutralisation und Entsorgung der Abgase versehen ist, die Abgasleitung an den Wärme verbunden in mechanische Energiewandler.

4. Komplex nach einem der Ansprüche 1-3, dadurch gekennzeichnet, dass es mit einer thermischen Verarbeitungseinheit für die Abfall Evakuierung verbunden ist mit den Autobahnen Abfallsortieranlage Abschnitt und / oder anaeroben Vergärung System und / oder Abfallentgiftungssystem und zugehörige elektrische Leitung vorgesehen ist, Generator.

5. Komplex nach einem der Ansprüche 1 bis 4, dadurch gekennzeichnet, daß sie mit einem Kreislauf-Mangel und Reinigungssystem verbunden mit den Entladungsleitungen und die Sortierung der Defektabschnitt anaerober Aufschlusssystem vorgesehen ist.

6. Komplex nach einem der Ansprüche 1 bis 5, dadurch gekennzeichnet, dass die Sortierabschnitt für manuelle Sortierung, Magnetabscheider, Shredder und Pressebereich der Untermaß Screening beweglichen Tisch hintereinander angeordneten umfasst mit wiederholten Absturz gekoppelt, dessen Ausgang ist verbunden mit Förder abstürzt aerovibroseparatorom wird Biomüll Entnahmeleitung zur anaeroben Vergärung System angeschlossen sind, und anorganische Abfallabgabeleitung umfasst magnetische und elektromagnetische Separatoren Gewinnung von Eisen- und Nichteisenmetalle.

7. Komplex nach einem der Ansprüche 1 bis 6, dadurch gekennzeichnet, dass die anaerobe Vergärung System mindestens einen Bioreaktor Biogasauslass Leitung zum Wärmeenergie in mechanische Wandler verbunden ist, und durch einen Kompressor und einen Wärmetauscher mit Bubbler Bioreaktor verbunden und die elektrische Leitung mit einem elektrischen Kompressor und angetriebenen Rührer Bioreaktor verbunden ist.

8. Komplex nach einem der Ansprüche 1 bis 7, dadurch gekennzeichnet, dass die Entgiftungssystem Anlage zur Entwässerung von Abfall, mindestens einen Mischer mit einem Neutralisationsmittel-Versorgungssystem aktiviert Huminsäuren Evakuierungsmechanismus Aufschlämmung aus dem Mischer-site Katalysator nacheinander angeordnet umfasst und zur aeroben Fermentation pochvogruntovyh Mischungen.

9. Komplex nach einem der Ansprüche 1 bis 8, dadurch gekennzeichnet, dass die Linie Rückzug defecate Abfallentwässerungsanlage zu einem Bioreaktor verbunden und Zirkulation und Reinigung verrichten.

10. Komplex nach einem der Ansprüche 1 - 9, dadurch gekennzeichnet, dass die Entgiftungssystem der Reihe nach zwischen dem Mechanismus der Katalysatoraufschlämmung Mischer und Evakuierungsabschnitt aeroben Fermentationsübertragungs Reagenzsystem toxischen Metallverunreinigungen in der Lösung und dem Reagenzsystem und der elektrochemischen Entladung von Metallen aus einer Lösung angeordnet umfasst als Feststoff.

11. Komplex nach einem der Ansprüche 1 - 10, dadurch gekennzeichnet, daß die Einrichtung zur thermischen Behandlung von Abfall der Reihe nach angeordnet Zuführungssystems umfasst, Trommeltrockner, einem elektrischen Ofen und der Ofen für die Schlacke, Zeile Rauchgas der Nachbrennkammer verbunden ist, mit die seriell Neutralisierungskammer, Wiedergewinnungskammer und den Filter angeschlossen.
