Erfindung
Russische Föderation Patent RU2244214

Verbrennungsanlage

Verbrennungsanlage

Name des Erfinders: VU Kun-Cheng (TW)
Der Name des Patentinhabers: VU Kun-Cheng (TW)
Korrespondenzanschrift: 103735, Moskau, ul.Ilinka, 5/2 "Sojuzpatent" pat.pov. L.I.Yatrovoy
Startdatum des Patents: 2000.06.09

Verbrennungsanlage umfasst mindestens einen Wagen zum Laden von Abfallofenkörper einen Boden und eine obere Verbrennungskammer. Trolleys für das Laden der Abfall wird durch den Ofen Gehäuse transportiert werden, so dass der Abfall auf einem Wagen geladen wird, ist es möglich, Feuer auf die untere Brennkammer einzustellen. Die Verbrennungsgase in der unteren Verbrennungskammer ausgebildet, gehen in der oberen Verbrennungskammer und darin erwärmt. Bewässerungsbehälter zum Aufnehmen des Verbrennungsgases an der Spitze der Verbrennungskammer verbunden ist. Der Bewässerungstank in den Verbrennungsgasen versprüht Wassernebel belüftetes Wasser zu erzeugen. Das belüftete Wasser und die Verbrennungsgase aus dem Spritztank austritt, wird durch Einleiten in einen Behälter mit einem Kühlmittel verbunden gekühlt. Aerated Wasser aus dem Reservoir in die obere Ebene gepumpt, um einen Wasserfall Tank in den Wasserfall Kesselkaskaden auf der Drop-down-Wasserstrom zu erzeugen. Ausgabeeinheit der Verbrennungsgase ist mit dem oberen Ende des Wassertanks zum Ansaugen und Abführen der Verbrennungsgase verbunden ist. EFFECT: erhöhte Grad der Reinigung von Rauchgas.

BESCHREIBUNG DER ERFINDUNG

Diese Erfindung bezieht sich auf das Gebiet der Abfallverbrennung und insbesondere Müllverbrennungsanlagen, die Verbrennungsgase mit weniger toxische Substanzen erzeugt.

In den letzten Jahren, Industrieabfälle und Ablagerungen in der Regel durch Verbrennung beseitigt. Während der Verbrennung in die Atmosphäre durch den Schornstein des Verbrennungsofens die Verbrennungsgase abgeführt. Jedoch enthalten die Verbrennungsgase in der Regel toxische Substanzen, wie Dioxin, die zu starker Luftverschmutzung führt (US 4.944.236 A, 31.07.1990).

Somit ist die Aufgabe der Erfindung, eine Verbrennungsanlage bereitzustellen, die Verbrennungsgase mit weniger toxischen Substanzen freisetzt.

Dementsprechend umfasst Abfallverbrennungsofen mindestens ein Abfallbeschickungswagen zum Laden in Ofen für den Abfall angepasst. Das Gehäuse hat einen Eingang für den Ofenwagen, Wagen für die Ausgabe, einer unteren Brennkammer zwischen dem Einlass und Auslass der Wagen zu und verbunden mit ihnen angeordnet ist, und eine obere Verbrennungskammer oberhalb der unteren Verbrennungskammer angeordnet und damit verbunden ist. Es gibt Fördermittel für LKW-LKW zum Ausgang Wagen zum Beladen Abfall durch den Ofenkörper vom Eingang zu transportieren. Es Zündeinrichtung in der Verbrennungsofenkörper unteren Kammer um den Abfall zu zünden in den Lastwagen während Transportwagen durch den Ofenkörper geladen. Die obere Kammer ist ein Verbrennungsgas Heizmitteln zum Erwärmen der Verbrennungsgase bei der Verbrennung in der Verbrennungskammerboden gebildet. Auf der Oberseite der Verbrennungskammer zur Aufnahme der gasförmigen Verbrennungsprodukte zu einem Bewässerungsbehälter verbunden ist. Die Beregnung Tank ist ein Mittel zum Sprühen wässrigen Nebel in das Verbrennungsgas und die Schaffung von belüfteten Tank Wasser Bewässerung zur Verfügung gestellt. Mit Bewässerungstank zu einer Kühleinrichtung verbunden ist, die Luft durchsetztes Wasser zum Kühlen aus dem Spritztank fließt. Mit einer Kühleinrichtung mit dem Tank verbunden, um die Luft durchsetztes Wasser zu empfangen und die Verbrennungsgase von den Kühlmitteln ausgeht. Ein Wasserfall Tank einen unteren Ebene mit dem Reservoir verbunden ist, und einer oberen Ebene über dem Behälter befindet. Vorausgesetzt Pumpeinrichtung das belüftete Wasser aus dem Tank in die obere Ebene des Wassertanks zu pumpen und für einen fallenden Strom von belüfteten Tank Wasser in die obere Ebene Entladen zu schaffen im Inneren des Tanks Wasserfall nach unten Kaskadierung Wasserstrom fallen, die auf einem niedrigeren Niveau Wasserfall Tank zurück in das Reservoir fällt. Auf der oberen Tankausgabeeinheit Ebene Wasserfall zum Ansaugen der Verbrennungsgase aus dem Wasserfall Tank und Auspuff des Verbrennungsgases verbunden.

KURZBESCHREIBUNG DER ZEICHNUNGEN

Weitere Merkmale und Vorteile der Erfindung ergeben sich aus der folgenden detaillierten Beschreibung von bevorzugten Ausführungsformen unter Bezugnahme auf die beigefügten Zeichnungen, in denen:

Verbrennungsanlage

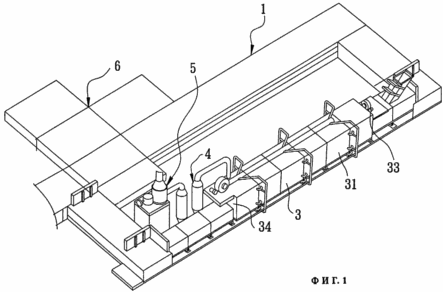

1 - Verbrennungsanlage gemäß der bevorzugten Ausführungsform
vorliegenden Erfindung in einer isometrischen Ansicht.

Verbrennungsanlage

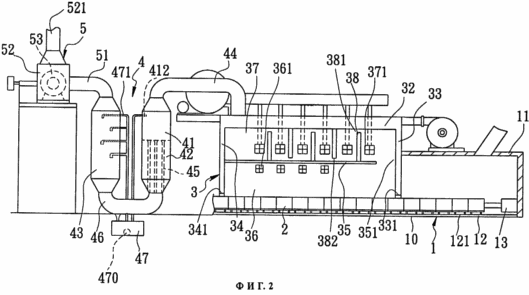

2 - ein bevorzugtes Ausführungsbeispiel in schematischer Form.

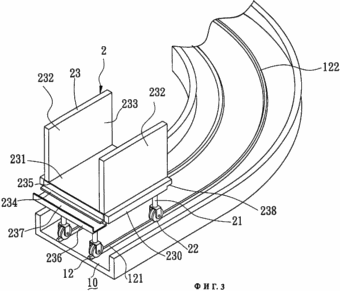

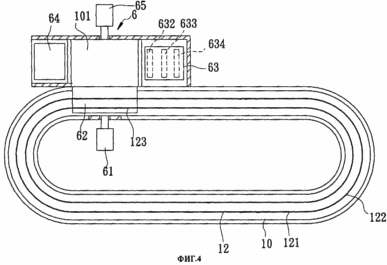

3 - Wagen zum Beladen Abfälle und Schienenelement gemäß einer bevorzugten Ausführungsform in perspektivischer Ansicht; 4 - Einheit für die Reste nach der bevorzugten Ausführungsform in einer Draufsicht zu entfernen.

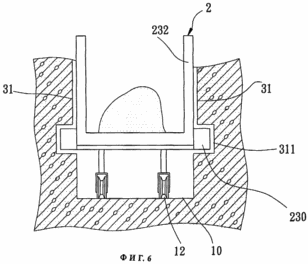

5 - eine Anordnung von zwei benachbarten Wagen für den Abfall Laden gemäß dem bevorzugten Ausführungsbeispiel; 6 - eine der Wagen für den Abfall während des Transports durch den Ofenkörper Beladung gemäß einer bevorzugten Ausführungsform.

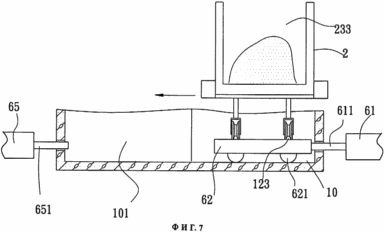

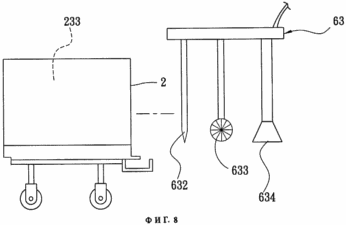

7 - Wagen zum Beladen Abfall beim Eintritt in die Einheit für die Reste gemäß der bevorzugten Ausführungsform zu entfernen; 8 - Darstellung der Arbeit, um die Reste Gerät zu bereinigen Restblock zu entfernen.

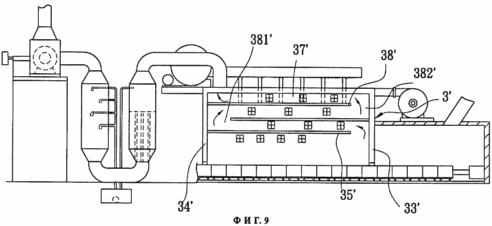

9 - eine abgewandelte Ausführungsform des Veraschungsofens gemäß der vorliegenden Erfindung.

Detaillierte Beschreibung der Leistungsoptionen PREDPOSTITELNYH

Verbrennungsanlage gemäß der vorliegenden Erfindung ist so konzipiert, in Flüssen und Seen Industrieabfall und Schmutz und verunreinigtem Schlamm zu beseitigen. Wie in den Figuren 1-3 gezeigt ist, weist die Verbrennungsanlage gemäß der bevorzugten Ausführungsform der Erfindung ist eine Fördereinheit 1, eine Mehrzahl von Wagen 2 zum Laden von Abfallofenkörper 3, einen Block 4 zur Entfernung von gasförmigen Verbrennungsprodukte zur Herstellung Einheit 5 Verbrennungsgase und die Einheit 6 zur Entfernung von Rückständen.

Die Transporteinheit 1 weist einen ringförmigen Durchgang 10 mit Wasser gefüllt Förder, ein Schienenelement 12, die sich entlang der Förderkanal 10 und eine Abdeckung 11 zum Schließen des Förderkanals 10.

Das Schienenelement 12 weist einen Anfangsabschnitt 121 und Endteil 122 mit dem Anfangsabschnitt 121.

Wagen 2 angeordnet sequentiell auf einem Schienenelement 12 im Kanal 10 entlang dem Schienenteil 12. Das erste Schiebermechanismus 13 ist vorgesehen, in den Anfangsabschnitt 121 zum Schieben der Drehgestelle 2 und bewegen sie sich entlang des Kanals 10 von dem Anfangsabschnitt des Endabschnitts 121 in Richtung 122. Jeder Schlitten zu bewegen, 2 den Abfall hat einen Stützrahmen 21, der mit Rädern 22 für die Bewegung entlang des Schienenelements 12 Räder 22 eingetaucht sind, in dem Wasser, das den Kanal 10 zu verhindern, eine Beschädigung der Räder 22 aufgrund der hohen Temperatur im Ofenkörper 3 füllt zu laden. Jeder Wagen 2 den Abfall zu laden ist ein Teil der 23, um die Abfälle zu laden, einen Raum 233 für die Abfallbelastung bilden. Teil 23 für die Abfall Laden enthält eine horizontale Bodenplatte 231 an dem Tragrahmen 21 montiert, und ein Paar von parallelen Seitenplatten 232, die sich nach oben erstrecken sich von der Bodenplatte 231 und die zusammenwirken mit einer Bodenplatte 231, einen Raum 233 für die Abfallbelastung bilden. Somit wird der Schlitten 2 zum Laden der Abfälle in dem vorne, hinten und oben geöffnet. Die untere Platte 231 weist Seitenkantenabschnitte mit Führungen 230 versehen, die sich jeweils von den Seitenplatten 232. Die Höhe des Ladeabschnitts 23 zu jedem dolly Verschwenden 2 ist vorzugsweise kleiner als 0,6 m vollständige Verbrennung von Abfällen in sie geladen zu gewährleisten. In dieser Ausführungsform ist die Größe des Abschnitts 23 für die Abfallbelastung 1,8 m × 1,0 m × 0,25 m.

Wie in den 3 und 5 gezeigt, ist die Bodenplatte 231 eines jeden Wagens 2 für die Abfallbelastung an seiner Vorderseite vorgesehen eine wärmebeständige Pufferkissen 235 und die Rippe 234 endet, die nach vorne von dem vorderen Ende ragt. Der langgestreckte Verteilerelement 236 ist an dem vorderen Ende der Bodenplatte 231 an der unteren Seite angebracht und ragt nach vorne in Bezug auf die vorstehende Rippe 234 unterhalb befindet. Das Sammelelement 236 weist einen U-förmigen Querschnitt und bildet einen Kopfraum 237 nach oben öffnen. Die Bodenplatte 231 jedes Schlittens 2 für die Abfallbelastung wird weiter mit einem Schnittbereich 238 am hinteren Ende vorgesehen, um die vorstehenden Rippen zur Aufnahme ohne einen Spalt 234 folgenden zwei Wagen für den Abfall laden, so dass das hintere Ende in Kontakt mit dem Pufferkissen 235 folgenden zwei Wagen zum Laden des Abfalls ist. Das Sammelelement 236 sammelt die Abfälle, die aus den beiden benachbarten Wagen fällt 2 um den Abfall zu laden, und verhindert, dass diese Abfälle in den Transportkanal 10.

Wie in den Figuren 1, 2 und 6, 3 der Ofenkörper befindet sich oberhalb des Schienenelement 12 in der Nähe des Anfangsabschnitts 121 aufgebaut ist und aus feuerfesten Ziegeln hergestellt. Ein Ofenkörper 3 hat eine Länge von etwa 30 m, und enthält ein Paar paralleler Seitenwände 31, die mit Führungsrillen ausgebildet sind, 311 die Führungen 230 sind zwei Drehgestellen zum Laden Abfall einzugeben. Außerdem weist das Gehäuse 3 des Ofens mit einer oberen Wand 32 der oberen Enden der Seitenwände 31, eine Vorderwand 33 in der Nähe des Anfangsabschnitts 121 des Schienenteils 12 verbindet, die mit dem Einlass 331 für das Laden LKW mit Abfall in dem Gehäuse 3 des Ofens, eine Rückwand 34 gegenüber der Vorderseite vorgesehen ist, 33 Wand in einer Ausbeute von 341 Lastkraftwagen ausgebildet, der für das Laden Abfall aus dem Ofenkörper 3 und eine horizontale Trennwand 35 zum Unterteilen des Innenraums des Ofenkörpers 3 in eine obere Verbrennungskammer 37 und eine untere Verbrennungskammer 36 zwei Ausgangs Wagen liefert. Die Trennwand 35 hat ein hinteres Ende mit der Rückwand 34 verbunden ist und ein vorderes Ende 351, die einen Spalt mit der Vorderwand bildet, 33. Der Zwischenraum 351 37 der unteren Verbrennungskammer 36 mit der oberen Verbrennungskammer verbindet. Die untere Verbrennungskammer 36 ist mit einer Vielzahl von Mitteln 361 in Brand zu setzen der Seitenwand 31. Das bedeutet 361 kann Sprühen Kraftstoff Abfall Kindle, auf einem LKW verladen zum Laden des Abfalls 2, die einen Ofenkörper 3 zum Zünden der Abfall enthält. Die obere Verbrennungskammer 37 ist mit einer Vielzahl von vertikalen Heizplatten 38 versehen, die voneinander zum Erwärmen der Verbrennungsgase angeordnet sind, die bei der Verbrennung in dem Boden 36 der Verbrennungskammer gebildet werden. In dieser Ausführungsform ist jede der ersten, dritten und fünften Heizplatte 38 hat ein unteres Ende an der Ablenkplatte 35 befestigt, und einer oberen von der oberen Wand beabstandet Ende 32, die obere Wand bildenden 32 des oberen Luftkanal 381. Jede zweite Platte 38 und die vierte ein oberes Ende hat, an der oberen Wand 32 befestigt und ein unteres Ende von dem Septum beabstandet ist 35, das Septum 35 den unteren Luftkanal 382. die obere Verbrennungskammer 37 bildet, ist mit einer Vielzahl von Brennern 371 an den Seitenwänden 31 zum Beheizen der Heizplatten 38.

Der Block 4 für die Entfernung von gasförmigen Verbrennungsprodukte in der Nähe des Ofenkörpers 3 zur Verarbeitung von Rauchgas Austritt aus dem Ofenkörper 3. Der Block 4 für die Entfernung von gasförmigen Verbrennungsprodukten umfasst ein Bewässerungstank 41 mit einem oberen Ende an der oberen Verbrennungskammer 44 37 durch das erste Rohr verbunden ist, um die gasförmigen Verbrennungsprodukte empfängt die Oberseite der Verbrennungskammer verlass 37. Der Tank 41 ist vorgesehen Bewässerungseinrichtung 412 Wassersprühnebel in den Verbrennungsgasen Eintritt in den Bewässerungstank 41 zu erzeugen, kohlensäurehaltiges Wasser in den Tank 41. Kältebewässerungstank 42 zu sprühen hat ein oberes Ende mit dem unteren Ende des Spritztank 41 verbunden und ist mit einem Übergang versehen Leitungen 45 mit dem Rückflusstank 41 verbunden ist, um den durch~~POS=TRUNC des belüfteten Wassers und die Verbrennungsgase aus dem Behälter 41 Kühl Sprühtank zu ermöglichen, 42 mit einer Kupplungseinrichtung versehen ist, die Feuchtigkeit zur Kühlung des Verbrennungsgases und kohlensäurehaltiges Wasser, die durch den Übergangsrohr 45 zirkulierende Kondensieren umfaßt. Übergangsrohr 45 mit einem Ende des Behälterrohrs 46 am unteren Ende des Kühlbehälters 42 Durchgang des belüfteten Wassers zu ermöglichen, und das Verbrennungsgas in dem Reservoirrohr 46. der Vorratsbehälter 47 unter dem Reservoirrohr 46 angeordnet und mit ihm verbunden, um die Luft durchsetztes Wasser zu empfangen. Das untere Ende des Wassertanks 43 ist mit dem anderen Ende des Behälterrohrs 46 verbunden Das obere Ende des Wassertanks 43 in einer Höhe angeordnet ist, die deutlich über dem Niveau des Reservoirs 47. Es 470 pumpen und Fütterungsrohr 471 mit mehreren Düsen für die belüftete Wasser aus dem Reservoir 47 in die obere Ebene Wasserfall Injizieren Tank 43 und das belüftete Wasser am oberen Ende des Wassertanks 43 Entladen innerhalb des Wasserfall Tank 43 Kaskaden nach unten Fluss von Wasser, das zurück in den Vorratsbehälter fällt 46 und Rohr 47 durch das untere Ende des Wassertanks 43 zu erzeugen.

Ausgabeeinheit 5 der Verbrennungsgase ist mit dem oberen Ende des Wassertanks 43 über die zweite Leitung 51 und umfasst eine Lüfterhaube 52, die 53 in dem Abluftventilator installiert ist, das Ausgangselement 521 nach oben von dem Gebläsegehäuse 52 erstreckt. Abluftventilator 53 erzeugt einen Druck auf das obere Ende des Wasserfalltanks 43 zum Abführen von Verbrennungsgasen aus dem Wasserfall Tank 43 und Abführen der Verbrennungsgase durch das Ausgangselement 521.

Gegendruck ist vorzugsweise im Bereich von 0,8 bis 0,9 Atmosphären. Wenn der Gegendruck unter 0,8 atm ist, die Verbrennungsgase Strömungsrate zu hoch und kann sich negativ auf die Expansion und die Kühlung beeinträchtigen. Wenn der Gegendruck höher als 0,9 atm, können die Verbrennungsgase nicht frei fließen bis 4 zur Entfernung von gasförmigen Verbrennungsprodukten und Ausgabeeinheit 5 der Verbrennungsgase.

Wie in Figur 4 gezeigt ist, 7 und 8, 12 das Schienenelement einen beweglichen Abschnitt 123, der auf einer beweglichen Plattform 62, versehen mit Rädern 621 an seinem Boden versehen ist. Block 6 weist Restarbeitsraum 101 ausgebildet benachbart zu dem Schienenelement 12, zu entfernen, um sie auf die Plattform 62. Die Einheit 6 zu bewegen Restreiniger zu entfernen hat ferner Reste 63-64 und den Kollektor von Resten, die an gegenüberliegenden Seiten des vorderen Endes der Arbeits angeordnet sind Raum 101. Jeder Schlitten 2 zum Laden von Abfällen nach dem Ofenkörper 3 über den Auslass 341 für die Schlitten austritt (siehe Abbildung 2) mit dem beweglichen Abschnitt transportiert wird 123 in den Arbeitsraum 101 und aus ihm heraus Plattform 62 mit Plattform 62 bewegt. Innerhalb Kanal 10 einen zweiten Schiebermechanismus 61 versehen, die einen Schieber 611 zum Schieben der Plattform 62 mit dem Arbeitsraum hat 101. Der dritte Schiebemechanismus 65 in der Nähe des Arbeitsraumes 101 gegenüber der zweiten versehen ist und der Druckmechanismus 61 mit einem Schieber 651 zum Schieben der Plattform 62 aus dem Arbeitsraum vorgesehen ist, zurück 101 in den Kanal 10. 63 Reste umfasst Reiniger eine Abstreifplatte 632, Bürste 633 und die Vakuumreinigungselement 634. Während des Betriebs Einheit 6 alle verbleibenden Reste Reiniger 63 bewegt sich in den Raum 233 zum Laden des Abfalls mit einer offenen Vorderseite, wenn der Schlitten 2 für das Laden von Abfällen zu entfernen schob in den Arbeitsbereich 101 Scraping Platte 632 schabt Verbrennungsrückstände von den Wänden 2 Wagen für den Abfall in den Behälter 64 für Reste zu laden. Die Bürste 633 reinigt die Verbrennungsrückstände aus dem Wagen 2 für den Abfall in den Behälter 64 für Reste zu laden. Das Filterelement 634 saugt die restlichen Verbrennungsrückstände aus LKW 2 zum Laden der Abfall schließlich Chirurgie Verbrennungsrückstände zu entfernen.

Wie in Figur 2 gezeigt Ofen zur Verbrennung nach der vorliegenden Erfindung arbeitet wie folgt: erste obere geladen Abfall Wagen nacheinander mehrere 2 im Anfangsabschnitt 121 des Schienenteils 12 über den ersten Schubmechanismus 13 für bewegliche Element entlang der Schiene intermittierendes Schieben 12 in dem Körper 3 des Ofens durch den Einlass 331 für LKW. Zünden Elemente 361 in der unteren Kammer 36 des Verbrennungskraftstoffs auf dem LKW 2 zum Laden der Abfälle und brennenden Flammen in der unteren Verbrennungskammer 36 zum Verbrennen von Abfall, geladen auf LKW 2. Brennzeit beträgt vorzugsweise etwa 1 Stunde eine unvollständige Verbrennung zu verhindern, aufgesprüht wird. Ferner ist bei der Abfallverbrennungsluft umfassen Sauggebläse 53, um einen Druck im Bereich von 0,8 bis 0,9 Atmosphären zu schaffen, um die Strömung von Verbrennungsgasen Normalisierung in der unteren Verbrennungskammer 36 erzeugt in einen oberen Verbrennungskammer 37 durch den Spalt 351. Hierbei während 38 Heizplatte in der oberen Verbrennungskammer 37 zum Erwärmen des Verbrennungsgases Eingabe der oberen Verbrennungskammer 37 erhitzt. Die gasförmigen Verbrennungsprodukte während ihrer Erwärmung durch die Heizplatte 38 durchlaufen oberen und unteren Luftdurchlässen 381, 382 in Richtung des ersten Rohres 44. Die Temperaturen und Betriebszeiten der oberen und unteren Kammer 37, sind 36 abhängig von der Art der Abfälle verbrannt werden. Typischerweise wird die Temperatur in der unteren Verbrennungskammer 36 zwischen 900 und 1500 ° C gehalten wird, während die Temperatur in der oberen Verbrennungskammer 37 zwischen 1200 und 1800 ° C gehalten wird, Während beispielsweise die Beseitigung der Abfälle Schlamm quecksilberhaltige, in der unteren Verbrennungskammer 36 bei einer Temperatur von 900 ° C gehalten wird, während die obere Verbrennungskammer 37 bei 1200 ° C gehalten In dem Fall, wenn Kunststoffabfälle durch die Temperatur in der unteren Verbrennungskammer 36 eliminiert wird auf etwa 1200 ° C erhöht, und die Temperatur in der oberen Verbrennungskammer 37 - bis etwa 1500 ° C Brenndauer in der oberen Verbrennungskammer 37 für das Verbrennungsgas erhitzt wird gewöhnlich bei etwa 7 Sekunden aufrechterhalten.

Wie in den Figuren 1, 2 und 4, nach dem Betrieb in dem Verbrennungsofen Körper 3 verlassen die Verbrennungsrückstände auf den beiden Wagen für den Abfall zu laden. Zwei Wagen für den Abfall geladen ist, von dem Ofenkörper 3 über den Auslass 341 durch das intermittierende Schieben Wirkung der ersten Schubmechanismus 13 in einer Richtung Einheit 6 zur Entfernung von Verbrennungsrückständen transportiert. Wenn einer der beiden Wagen zum Laden der Abfälle auf die Plattform 62 fällt, wird es in den Arbeitsraum 101 mit der Plattform 62 unter der Wirkung des zweiten Schiebermechanismus 61 eingeführt zu diesem Zeitpunkt Restreiniger 63 bewegt sich in den Zwischenraum 233 für das Laden der Abfälle in den meisten der Verbrennungsrückstände zu bewegen einen Kollektor 64 zum Ansaugen der Rückstände und der Rest der Ascherückstände und mit dem Filterelement 634. Danach wird der Wagen 2 aus dem Arbeitsraum 101 mit der Plattform 62 unter der Einwirkung des dritten Schubmechanismus 65, herausgenommen und 12 zurück an den Kanal 10 für die Verschiebung auf einem Schienenelement gespeist . Wenn 12 den Wagen 2 zurück zu dem Anfangsabschnitt 121 durch den Endabschnitt 122 auf einem Schienenelement transportiert wird wieder 233 zum Laden der Abfallabfallkarren in den Raum geladen, den nächsten Schritt des Brennens vorzubereiten.

Auf der anderen Seite, wie in Abbildung 2, die Verbrennungsgase in der oberen Verbrennungskammer 37 verläuft durch das Spülrohr 44 in dem Behälter 41 erhitzt gezeigt.

Die Sprühmittel sprüht Wassernebel 412 in gasförmige Verbrennungsprodukte in einem Bewässerungstank 41. Dann wurde die erhaltene Luft durchsetztes Wasser und die Verbrennungsgase strömen durch den Kühltank 42 zum Kühlen eines Kondensationsmittels in den Kühltank 42 und anschließend der Behälterleitung gelangen in 46 Das belüftete Wasser gesammelt wird ein Vorratstank 47 durch das Rohr 46, während die Verbrennungsgase kontinuierlich in einem Wasserfall Tank 43 von der unteren Ebene zur oberen Ebene des Wassertanks 43 unter der Wirkung der Ansaugluft Abluftventilator 53. das belüftete Wasser gesammelt in den Tank 47 und gefüttert werden abzulassen die obere Ebene des Wassertanks 43 durch eine Pumpe 470 und eine Zufuhrleitung 471, die 43. So Teil des Wassertanks 43, und entladen von der oberen Ebene des Wassertanks passieren, die Verbrennungsgase durch die fallenden Kaskaden die Strömung des Wassers geschaffen Wasserfall Tank 43. aufgrund dieser geringeren Temperaturverbrennungsgas von etwa 900 ° C bis 200 ° C für etwa 0,5 Sekunden. Somit fällt die Temperatur des Verbrennungsgas schnell in den Bereich von 400 bis 250 ° C, die Assoziation Kohlenstoff, Wasserstoff und Chlor in den wasserunlöslichen und toxische Substanzen wie Dioxin verhindert. Außerdem wird durch die Interaktion mit den Heizplatten und Heizung in der oberen Verbrennungskammer 37, Verbrennungsgas-Molekül kann in kleinere Moleküle zerlegen, von denen die meisten mit dem Wasser vermischt wird, während er durch den Bewässerungstank vorbei 41 und wird in dem Behälter 47 gesammelt.

In dem Fall, in dem die Abfälle zu Beseitigung von flüssigen Abfällen unterliegt, wird der Abfall in einen Behälter gegeben Abmessungen an die Abmessungen des Raumes entspricht 233 zum Laden des Abfall LKW 2 und in dem Behälterraum 233 für die Abfallbelastung gegeben. In diesem Fall führt die Einheit 6 nicht die Entfernung von Resten umfassen.

Wie in 9, in einer modifizierten Ausführungsform der Platte 38 Heizung gezeigt 'in der oberen Kammer 37' des Verbrennungsgehäuses 3 und parallel dazu 'sind horizontal Ofen oberhalb der Trennwand 35' angeordnet. Wie in 9 gezeigt ist, der Boden der Heizplatten 38 'ist an der Vorderwand 33' befestigt des Körpers 3 'und bildet einen Luftofen hinteren Durchgang 381' zusammen mit der Rückwand 34 'des Gehäuses 3' des Ofens. Der obere Teil der 38 Heizplatte 'ist an der Rückwand angebracht 34' des Körpers 3 'und bildet einen Ofen zusammen mit der Vorderwand 33' des vorderen Luftdurchgang 382 '.

Wie oben gezeigt, verhindern die Einheit 4 für gasförmige Verbrennungsprodukte zu entfernen schnell die Temperatur der Verbrennungsgase zu senken und dadurch die Bildung von schädlichen und toxischen Substanzen in den Verbrennungsgasen. Somit erzeugt das Verbrennungsgas durch ein Ausgangselement 521, haben einen geringeren Gehalt an toxischen Substanzen, um ernsthafte Luftverschmutzung zu verhindern.

Während die Erfindung in Bezug auf die gilt als das praktischste und bevorzugte Ausführungsformen beschrieben wurde, sollte verstanden werden, dass die Erfindung nicht auf die offenbarten Ausführungsformen beschränkt ist, sondern auf verschiedene Geräte bezieht sich auf die Idee und den Umfang der Erfindung in der breitesten Interpretation entsprechen, um alle modifizierten und äquivalenten Anordnungen zu umfassen.

FORDERUNGEN

1. Verbrennungseinrichtung, enthaltend mindestens einen Schlitten (2) zum Laden von Abfall, angepasst um es zu laden vergeudet den Körper (3) des Ofens, mit einem Einlaß (331) für Lastkraftwagen, wobei der Ausgang (341) für Lastkraftwagen, die untere Kammer (36) die Verbrennung zwischen dem Einlaß (331) und einem Auslaß (341) für die Schlitten und der oberen Kammer (37) der Verbrennungs oberhalb der unteren Kammer (36) die Verbrennung und damit verbunden ist, eine Transporteinrichtung (1) für Transportwagen (2 entsorgt ) zum Eingang (331) mit dem Ausgang (341) für Lastkraftwagen, Zünders Mittel (361), der in der unteren Kammer (36) des Gehäuses Kraftmaschine (3) des Ofens zum Zünden der Abfall Abfall durch das Gehäuse (3) des Ofens geladen, auf den Wagen geladen ( 2), wenn der Wagen Transport (2) durch das Gehäuse (3) des Ofens, Gasheizung (38) in der oberen Kammer (37) der Verbrennung, die Verbrennungsgase durch Abfallverbrennung in die untere Kammer (36), der Verbrennung entstehen, zu erwärmen, Bewässerungsbehälter (41) mit der oberen Kammer (37) die Verbrennung verbunden ist, um das Verbrennungsgas empfängt, um die Vernebelungseinrichtung (412) in einem Bewässerungstank (41) zum Sprühen von wässrigem Nebel in die Verbrennungsgase in Bewässerungsbehälter (41) und Bildung kohlensäurehaltiges Wasser, ein Kühlmittel (42) zu einem Rücklaufbehälter (41) verbunden, um den belüfteten Wasserkühlung und die Verbrennungsprodukte den Sprühtank (41) austritt, ein Reservoir (47), die mit einer Kühleinrichtung (42) für das belüftete Empfangs Gase Wasser und Verbrennungs Austritt aus den Kühlmitteln (42), ein Wasserfall Tank (43) ein unteres Ende mit einem Reservoir verbunden ist (47) und einem oberen Ende auf einer höheren Ebene positioniert ist als die Vorratsbehälter (47), Pumpenmittel ( 470) für das belüftete Wasser aus dem Reservoir gepumpt (47) auf der oberen Ebene des Wassertank (43) für ein belüftetes Wasser auf der oberen Ebene des Wassertanks Entladen (43) und die Schaffung innerhalb des Wasserfall Tank (43) fallen nach unten nach unten Wasserstrom Kaskadierung, die in fällt zurück ein Reservoir (47) durch das untere Ende des Wasserfalltanks (43) und der Einheit (5) Austritt von Verbrennungsgas, verbunden mit dem oberen Ende des Wasserfalltanks (43) für das Verbrennungsgas aus dem Wasserfalltank (43) und Abgase Saugen Verbrennung.

2. Ein Ofen zum Verbrennen von Abfällen nach Anspruch 1, dadurch gekennzeichnet, dass die Einheit (5) Verbrennungsgas-Austritts angeordnet ist, einen negativen Druck am oberen Ende des Wassertanks (43) zu schaffen.

3. Ein Ofen für Abfälle nach Anspruch Brennen 2, dadurch gekennzeichnet, daß der Zähler im Bereich von 0,8-0,9 Atmosphären ist.

4. Ofen Abfälle zur Verbrennung nach Anspruch 1, dadurch gekennzeichnet, daß die Fördereinrichtung (1) eine Förderleitung (10) umfaßt und das Schienenelement (12) in der Förderleitung (10) befinden, wobei die Wagen (2) angeordnet ist in Beförderungsleitung (10) an dem Schienenelement (12) auf einem Schienenelement (12) beweglich ist.

5. Ein Ofen Abfällen zum Verbrennen nach Anspruch 4, dadurch gekennzeichnet, daß der Förderkanal (10) mit Wasser gefüllt ist.

6. Ein Ofen für Abfälle nach Brennen nach Anspruch 4, dadurch gekennzeichnet, dass das Schienenelement (12) einen Anfangsabschnitt (121) und einen Endabschnitt (122) auf den Anfangsabschnitt (121), wobei die Fördereinrichtung (1) ferner einen Schieber umfasst, Mechanismus (13) für den Wagen (2) zum Laden von Abfall Schub- und den Anfangsabschnitt (121) entlang des Schienenelements (12) an dem Endabschnitt (122) bewegt.

7. Ofen für Abfälle nach Brennen nach Anspruch 1, dadurch gekennzeichnet, daß der Wagen (2) zum Laden von Abfall einen Tragrahmen (21) mit Rädern umfasst, montiert, um eine horizontale Bodenplatte (231) auf dem Tragrahmen (21) und zu koppeln beabstandeten Seitenplatten (232) aufweist, die von der Bodenplatte (231) ist und mit einer Bodenplatte (231) einen Raum (233) zum Laden von Abfall zu bilden.

8. Ein Ofen zum Brennen Abfällen nach Anspruch 7, dadurch gekennzeichnet, daß die Bodenplatte (231) LKW (2) zum Laden von Abfall ein Paar Seitenführungen hat (230), die an den Seitenplatten relativ ragen (232), dem Gehäuse (3) Ofen ein Paar Seitenwände (31) mit Führungsrillen versehen (311) angepasst darin gleitend Führungen einzugeben (230) für den Transport des Wagens (2) zum Laden von Abfallkörper (3) des Ofens.

9. Ofen für Abfälle nach Brennen nach Anspruch 1, dadurch gekennzeichnet, dass eine Mehrzahl von Schlitten (2) aufweist für den Abfall geladen, die in Reihe angeordnet sind, jeder Wagen (2) zum Laden von Abfall hat ein vorderes Ende mit einem Overlay-Puffer gebildet (235), und vorstehende Rippe (234), die nach vorne erstreckt, und ein hinteres Ende mit einem ausgeschnittenen Abschnitt (238) geeignet ist, die erhöhte Rippe (234) des nächsten Wagens (2) für die Abfallbelastung aufzunehmen, wenn das hintere Ende in Kontakt mit dem Pufferkissen ist (235 at) das vordere Ende des nächsten Wagens (2) zum Laden von Abfall.

10. Ein Ofen für Abfälle nach Anspruch 1, dadurch gekennzeichnet, daß die Gaserwärmungseinrichtung Brennen umfaßt eine Vielzahl von beabstandeten und zueinander parallelen Heizplatten (38) in der oberen Kammer (37) angebracht Verbrennungsgas zum Heizen Verbrennungsprodukte.

11. Ein Ofen zum Verbrennen von Abfällen nach Anspruch 10, dadurch gekennzeichnet, daß die Gaserwärmungseinrichtung weiterhin einen Brenner (371) für die Heizplatten erhitzt (38).

12. Ein Ofen Abfällen zum Verbrennen nach Anspruch 1, dadurch gekennzeichnet, dass sie ferner eine Einheit (6) aufweist zur Entfernung von Rückständen, angepasst zum Entfernen von Verbrennungsrückständen aus dem Schlitten (2) zum Laden von Abfällen und der Fördereinheit (1) geeignet ist, den Wagen zu bewegen ( 2) für den Abfall zu einem Block (6) zur Entfernung von Rückständen Laden, wenn der Wagen (2) zum Laden von Abfall aus dem Gehäuse (3) des Ofens durch den Ausgang (341) für die Schlitten.

13. Ein Ofen Abfällen zum Verbrennen gemäß Anspruch 12, dadurch gekennzeichnet, daß die Einheit (6) zur Entfernung von Rückständen einer beweglichen Plattform (62), wobei die Fördereinheit (1) den Wagen transportiert (2) zum Laden von Abfall auf einer beweglichen Plattform (62 wenn) der Schlitten (2) für Abfall aus dem Gehäuse (3) des Ofens durch den Ausgang (341) für die Schlitten geladen ist.

14. Ein Ofen Abfällen zum Verbrennen gemäß Anspruch 13, dadurch gekennzeichnet, daß die Einheit (6) zum Entfernen von Rest ferner einen Arbeitsbereich (101) aufweist Schiebemechanismen (61, 65) für die bewegliche Plattform drückt (62) in den Arbeitsraum (101) und daraus die Kollektor (64) -Reste, angeordnet benachbart zu dem Drehgestell (2) zum Laden von Abfall, wenn der Wagen (2) zum Laden von Abfall bewegt wird zusammen mit der Plattform (62) in den Arbeitsraum (101) und Reinigungsmittel (63) -Reste Verbrennungsrückstände aus dem Schlitten (2) zum Laden von Abfallsammler angepasst zum Entfernen (64) aufliegt.

15. Ein Ofen Abfällen zum Verbrennen gemäß Anspruch 14, dadurch gekennzeichnet, dass der Reiniger (63) umfasst Reste Platte Abstreifer (632), der für die Verbrennungsrückstände von den Wänden des Wagens Schaben (2) zum Laden von Abfallsammler (64) für die Rückstände .

Verbrennungsrückstände zu schischaniya des Wagens (2) zum Laden von Abfallrückstände Bürste (633) aufweist, enthält 16. Ein Ofen zum Brennen von Abfällen nach Anspruch 14, dadurch gekennzeichnet, dass der Reiniger (63).

17. Ein Ofen zum Verbrennen von Abfällen nach Anspruch 14, dadurch gekennzeichnet, dass der Reiniger (63) -Reste Vakuumreinigungselement (634) aufweist, umfasst die Verbrennungsrückstände aus dem Schlitten (2) zum Laden von Abfall zum Ansaugen.

18. Ein Ofen zum Verbrennen von Abfällen nach Anspruch 5, dadurch gekennzeichnet, daß der Förderkanal (10) ein ringförmiger Förderkanal.
