Russische Föderation Patent RU2143086

Anlage zur Plasmabehandlung von WASTE

Name des Erfinders:. Epiphany RG; Gnedenko VG. NN Ponomarev-Steppe. Suris AL. Chmelnik VA. Shchegolev VI
Der Name des Patentinhabers: Geschlossene Aktiengesellschaft "MTS-M"
Korrespondenzanschrift: 113149, Moskau, ul.Sivashskaya, 6, Gebäude 1, kv.191, Patentanwalt Petrov II
Startdatum des Patents: 1998.04.28

Die Erfindung betrifft Vorrichtungen zur thermischen Abfall durch Pyrolyse und kann bei der Verarbeitung von Haus- und Industriemüll, die Erzeugung von thermischer und elektrischer Energie verwendet werden. Installation für Plasmaverarbeitungsabfälle umfasst Pyrolyseofen mit Plasmabrenner mit einer autonomen Stromquelle, deren Ausgang an den Eingängen der Granulator Schlacke verbunden ist, Metall-Empfänger, Pyrolyse-Reinigungssystem, Wasserleitung, Wärmetauscher, der Energieeinheit. Wasseranlage umfasst eine Empfangsleitung Kollektor Brack- oder Meerwasser gebildet mit mindestens zwei Armen, von denen jeder zumindest angebracht ist ein Wärmetauscher. Exit Pyrolysebehandlung System mit der Eingangsstromversorgung verbunden. Eine Hülse ist in dem Vorratsbehälter angeordnet, um den Wärmetauscher zu dem Plasmabrenner und einer Stromquelle hintereinander entlang diesem Arm installiert in einem Granulator von geschmolzenem Metall und Schlacke Empfänger verbunden zu empfangen. Der Ausgang dieser Hülse mit dem Einlassverteiler des Spenders verbunden ist. Die zweite Hülse ist im Inneren der Wärmetauscher in Serie montiert, die entweder von dem Pyrolyseofen unabhängig angeschlossen sind, oder durch Pyrolyse-Reinigungssystem oder der Energieversorgung. Ausgang der zweiten Hülse ist mit dem zweiten Eingang der Abgabe Collector-Ausgänge mit den Eingängen der Destillation eingeführt werden und Osmoseentsalzung Entsalzungsanlagen kehren. Einer der Ausgänge der Destillations Entsalzungsanlage ist mit dem Eingang der Stromquelle und der Plasmageneratorkühlsystem mit einem Eingangsstromversorgungseinheit und ein Paar von Leistungsabgabe von dem Block zu den jeweiligen Eingängen der Pyrolyse und Destillation Ofen Entsalzungsanlage verbunden ist. EFFEKT: Steigerung der Effizienz der Abfallwirtschaft, Reduzierung der Energiekosten von frischem Wasser zu erhalten.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft Vorrichtungen zur thermischen Abfall durch Pyrolyse und kann bei der Verarbeitung von Haus- und Industriemüll, die Erzeugung von thermischer und elektrischer Energie verwendet werden.

Bekannte Anlage zur Verarbeitung von Abfall mit Heizvorrichtung, Brecher für Schlacke, Rauchgasreinigungsanlage, Kessel, Turbinen, Generatoren und Dampferzeuger (Probleme der Großstädte enthält Ofen. Übersicht, M., MGTSNTI, 1982, Bd. 16, S.. 3 -5).

Allerdings ist die bekannte Anlage durch eine geringe Produktivität bei der Verarbeitung der Abfälle, hohe Energiekosten aufgrund der Autonomie der Mitglieder der Installation von Geräten, große Wärmeverluste auszeichnet.

Die nächstgelegene technische Wesen und erzielte Ergebnis ist eine Vorrichtung zur Plasmaverarbeitungsabfällen RU - Patent 2108517, Kl. F 23 G 5/00 10.04.98.

Bekannte Vorrichtung umfasst einen Pyrolyseofen mit einem Plasmabrenner mit einer autonomen Stromversorgung, deren Ausgänge verbunden sind mit den Eingängen des Granulators Schlacken, Metall Empfänger, Pyrolyse-Reinigungssystem, Wasserleitung, dem Energietauscher Einheit mit Stromgeneratoren.

Die Erfindung löst das Problem der Effizienz der Abfallwirtschaft zu erhöhen, Reduzierung der Energiekosten von frischem Wasser zu erhalten.

Das formulierte Problem wird dadurch gelöst, daß in der Vorrichtung zur Plasmabearbeitung von Abfällen einschließlich Pyrolyseofen mit einem Plasmabrenner mit einer autonomen Stromversorgung, deren Ausgänge an die Eingänge des Granulators Schlacke angeschlossen sind, Metall-Empfänger, Pyrolyse-Reinigungssystem, Wasserleitung, Wärmeaustauscher, der Energieeinheit, die Generatoren umfasst Wassersammelleitung aufweist, die mit mindestens zwei Arme Brack- oder Meerwasser empfängt, von denen jede mindestens einen Wärmetauscher und dem Verteilerrohr angebracht ist. Eine Hülse ist in dem Vorratsbehälter angeordnet, um den Wärmetauscher zu dem Plasmabrenner und einer Stromquelle hintereinander entlang diesem Arm installiert in einem Granulator von geschmolzenem Metall und Schlacke Empfänger verbunden zu empfangen. Der Ausgang dieser Hülse mit dem Einlassverteiler des Spenders verbunden ist. Die zweite Hülse ist im Inneren der Wärmetauscher in Serie montiert, die entweder von dem Pyrolyseofen oder durch Pyrolyse Reinigungs unabhängig verbunden sind. Ausgang der zweiten Hülse ist mit dem zweiten Eingang des Ausgabebehälter verbunden ist, die Ausgänge an die Eingänge der Destillations Entsalzung eingeführt werden und Osmose Entsalzungsanlagen kehren, einer der Ausgänge der Destillations Entsalzungsanlage ist mit dem Eingang des Stromversorgungssystems der Abkühlung des Plasmabrenners verbunden ist und mit einem Eingang einer Leistungseinheit mit den Kesseln, Turbinen und Dampferzeuger. Ausgangsleistung Block wird mit den entsprechenden Eingängen der Pyrolyse und Destillation Ofen Entsalzungsanlage verbunden. Exit Pyrolysebehandlung System mit der Eingangsstromversorgung verbunden.

Eine solche Anlage für das Recycling und die Entsalzung von Brackwasser oder Meerwasser erlaubt, ständig die Wassertemperatur zu verbessern, wie es aus dem Aufnahmebehälter an den Spender übergibt, erhöht die Effizienz der Anlage aufgrund von Rückkopplung für ein Paar und die Verwendung des entsalzten Wassers zur Kühlung der Stromversorgung und der Kesselstromversorgung.

Vorrichtung zur Plasma-Verarbeitungsabfällen. Russische Föderation Patent RU2143086

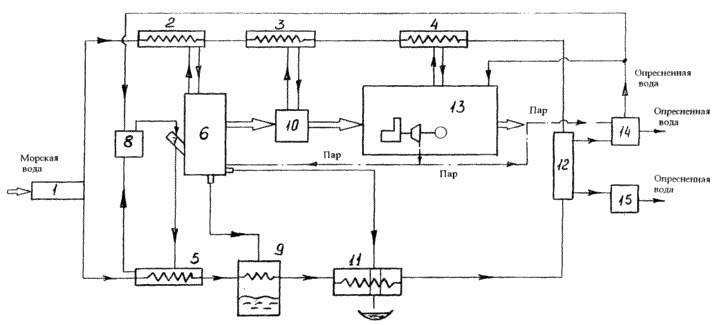

Kurze Beschreibung der Zeichnung, wobei 1 - Reservoir von Brack empfängt oder Meerwasser, 2, 3, 4, 5 - Wärmetauscher, 6 - Pyrolyseofen, 7 - Plasmabrenner, 8 - Stromversorgung, 9 - Granulieren Schlacke, 10 - Reinigung der Pyrolyse 11 - Metallschmelze Empfänger, 12 - Sammler beheizten Brack- oder Meerwasser zu verteilen, 13 - Energieblock enthält Kessel, Turbinen, Generatoren, 14 - Destillation Entsalzungsanlage, 15 - Osmose Entsalzungsanlage umkehren.

INSTALLATION funktioniert wie folgt

In Empfang tritt in den Kollektor 1 Brack- oder Meerwasser. Wärmeübertrager 2, 3, 4 sind in einem Arm in Serie installiert und ein Wärmetauscher 5 ist in dem anderen Arm angebracht. Der Pyrolyseofen Plasmabogen installiert 7 mit einer unabhängigen Quelle von Energieversorgungsquelle 8. Die Kühlleistung des Plasmabrenners 8 und 7 ist aufgrund der Zirkulation des entsalzten Wassers durch den Wärmetauscher 5; wobei Brack- oder Meerwasser durch den Wärmetauscher 5 und tritt in die erhitzte Volumen der Schlacke Granulator 9, die an einem der Ausgänge Pyrolyseofen seinem Eingang 6 verbunden Zwei weitere Pyrolyseofen Ausgang 6 sind mit dem Pyrolyse-Reinigungssystem 10 und dem Empfänger 11 des flüssigen Metalls verbunden . Brack- oder Meerwasser, der Reihe nach durch das Volumen des Granulator vorbei, und die Menge von 11 Schlackenempfänger 9 flüssige Metall wird erhitzt und heiß tritt in den Verteiler 12 verteilt.

Zur gleichen Zeit, eine andere der Hülse 1 solnovataya Reservoir oder Meerwasser empfängt gelangt durch die Wärmetauscher 2, 3, 4, die in einem einzigen Wärmetauscher durchgeführt werden kann. Der Wärmetauscher 2 kühlt sich das Kühlwasser Pyrolyseofen 6 kühlt das Wasser-Wärmetauscher 3, um die Pyrolyse Behandlungssystem 6, einem Wärmetauscher 4 und den Wasserdampf kühlt sich die Leistungseinheit 13 durch die Wärmetauscher passiert hat, 2, 3, 4, hot Brack- oder Meerwasser tritt in das Verteilerrohr 12. Volumenspeicher 12 sowohl den gemeinsamen Warmwasserstrom und dann ein Teil des Heißwasserausgabe tritt in die Destillationsentsalzungsanlage 14 und den anderen Teil in einer Umkehrosmoseentsalzungseinheit 15.

Zur Aufrechterhaltung der hohen Effizienz der Anlage des Dampfes von der Leistungseinheit 13 und zugeführt zu dem Pyrolyseofen 6 und einer Destillationsentsalzungsanlage 14.

13, elektrische Leistung in der Leistungseinheit erzeugt wird, wird für den Eigenbedarf der Anlage im Rahmen der Strom für Entsalzungsanlagen verwendet.

Als Ergebnis der Umsetzung der Prozesslinie von Wasseraufbereitungsanlage für die Verarbeitung von reduzierten Bearbeitungskosten von festen Abfällen und deutlich reduziert die Kosten für Frischwasser zu erhalten.

FORDERUNGEN

Vorrichtung zur Plasmabehandlung von Abfällen einschließlich Pyrolyseofen mit einem Plasmabrenner mit einer autonomen Stromversorgung, deren Ausgänge mit den Eingängen der Granulator Schlacke Metall Empfänger Pyrolyse-Reinigungsanlagen, Wasserleitung, einem Wärmetauscher, eine Energieeinheit, Stromgeneratoren, dadurch gekennzeichnet, verbunden sind, dass die Wasseraufbereitungslinie eine Aufnahme umfasst Kollektor Brack- oder Meerwasser, mindestens zwei Hülsen, die jeweils zumindest angebracht ist ein Wärmetauscher und dem Verteilerrohr, ein Arm des Reservoirs Empfangen ist im Inneren des Wärmetauschers mit dem Plasmabrenner verbunden angeordnet ist und eine Stromquelle innerhalb des Granulators Schlacken geschmolzenes Empfänger Metall hintereinander entlang dieser Hülse installiert ist, diese Hülse Auslass mit dem Einlass des Spenders Verteiler verbunden ist, eine zweite Hülse innerhalb der Reihe angeordneten Wärmetauscher angeordnet sind, die entweder an der Pyrolyseofen unabhängig angeschlossen sind, oder durch Pyrolyse-Reinigungssystem oder mit der Energieeinheit, die zweite Ausgangs eine Hülse mit dem zweiten Eingang des Ausgabebehälter verbunden ist, die Ausgänge an die Eingänge der Destillations Entsalzung eingeführt und Osmose Entsalzungsanlage umzukehren, wobei einer der Ausgänge der Anlage Destillations Entsalzung mit dem Eingang des Stromversorgungssystems der Abkühlung des Plasmabrenners und einem Eingang einer Leistungseinheit mit den Kesseln, Turbinen und den Dampferzeugern, die Energieausbeute verbunden ist Einheit mit den jeweiligen Eingängen der Pyrolyse und Destillation Ofen Entsalzungsanlage verbunden, und die Ausbeute an mit einem Ausgang des Leistungsblocks gekoppelt Behandlungssystem Pyrolyse.
