Erfindung
Russische Föderation Patent RU2169450

Integriertes System für PROCESSING Gülle und andere Abfälle aus der Landwirtschaft

INTEGRATED System zur Verarbeitung Dünger und andere
Landwirtschaftliche Abfälle

Name des Erfinders:. Puzankov AG; Mkhitaryan GA. ESTHER POLLARD Kudziev. Sementsov AY. Pantschenko OA
Der Name des Patentinhabers: Puzankov Anatoly; Mkhitaryan Grants Aleksanovich; Kudziev Eduard Petrovich; Sementsov Alexey Yurevich; Pantschenko Oleg
Korrespondenzanschrift: 129348, Moskau, Jaroslawl Autobahn, 8, Bldg. 2, kv.356, A.G.Puzankovu
Startdatum des Patents: 2000.11.03

Die Erfindung bezieht sich auf die Landwirtschaft und ist für die schnelle Verarbeitung von Gülle, Mist und anderen organischen Abfällen Kompost zu produzieren entwickelt. Das System umfasst ein Dach zum Erwärmen der Luft in eine lichtdurchlässige Fermentationsbehälter mit einer Einrichtung aufweist, Halteladeeinrichtung, Beladeeinrichtung und Fahrzeugen. Das Hotel liegt außerhalb Sickergrube Gärbehälter, und in seinem Boden eine Längsmittel zhizheotvodyaschy und eine Belüftungsdurchgang schräg zur Sickergrube erstreckt und mit Auslass darin Drehventil zur Verfügung gestellt. Der Kanal wird aus dem Gärbehälter Überlappung getrennt konfiguriert Luft und Flüssigkeit zu übergeben. Vorrichtung zur Luftheizung umfaßt einen Ventilator, einen Lufteinlaß unter einem lichtdurchlässigen Dach angeordnet und mit der Saugleitung des Gebläses in Verbindung, und die oben erwähnte Kanaleingang mit dem Entladungslüftungs durch die Gebläsedüse verbunden. Transluzenten Dach sich über die gesamte Länge der Faltabschnitte mit Kondensatoren überschüssige Feuchtigkeit in der Luft, Kondensat und mittels Ausgleich und Fixierung hergestellt. Clamshell Verpackungsvorrichtung und Ladevorrichtung auf ausgewählten mobilen Plattformen außerhalb des Fermentationstanks angeordnet montiert. Die Ladevorrichtung ist mit einer Kapazität ausgestattet, zum Speichern der Komponenten des Kompostmischung ein Separator groben Einschlüssen und der Schleif-Misch- und Förderrotoren und einem Teleskopförderband. Die Erfindung sieht eine Verringerung hinsichtlich des Energieverbrauchs und die Verringerung von Dung und anderen organischen Abfällen, während die Qualität des Endprodukts der Verarbeitung in einer Großproduktion zu erhöhen.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf die Landwirtschaft und ist für die schnelle Verarbeitung von Gülle, Abfälle und andere organische Abfälle aus der Landwirtschaft zu Kompost entwickelt.

Es ist ein Vorratsbehälter bekannt, einen Behälter mit Elektroden darin angeordnet ist, mit dem Pluspol einer Gleichstromquelle verbunden ist, und das Gerät zu seinem negativen Pol verbunden entwässern, und die Trennung von Gülle in feste und flüssige Fraktionen zu beschleunigen und zu vereinfachen Entladung von Festmist Bruchteil der Kapazität Drainagevorrichtung hergestellt wird ein Kanal in der Mitte des Behälterbodens gebildet ist, die mit Gittern bedeckt ist außerdem die Entfernung der flüssigen Fraktion der Dungrinne eine Neigung der Drainageeinrichtung (SU 695.603 a 1979, IPC a 01 C 3/02) zu beschleunigen.

Die Nachteile dieser bekannten Dünger für die Verarbeitung von Gülle verwendet werden, sind hohe Energieintensität und lange Dauer des Umwandlungsprozesses in Gülle es aufgrund der hohen Stromkosten und der Mangel an Belüftung in dem Gülle-Speicher.

und bekannte System für die Verarbeitung von Gülle als Düngemittel, mit einem sanften Abstieg die Straße und den Empfang Graben Gärbehälter mit Gebläse, Steuerung, Rohrleitungssystem zu reisen zum Zuführen von Luft von unten in die organische Mischung, die Gärbottich Füllung, eine Aussichtsplattform und ein Tor, und ein Mobil Lader verwendet, um sowohl zum Mischen und Laden von organischen Verbindungen im Fermentationsbehälter, mit der Straße durchquert, Graben Empfang und Gärbehälter mit Wänden und Dach (SU 1813085 A3, 1993, IPC A 01 C 3/00) Schuppen geschlossen.

Nachteile der genannten Dungverarbeitungssystem bestehen darin, dass seine Konstruktion nicht die Entfernung der flüssigen Fraktion sicherstellt, während der Kompostierung von organischen Verbindung in dem Fermentationsbehälter freigesetzt, und Erhitzen der Mischung des organischen kompostierbaren, zusätzlich zu seinen eigenen biothermische Heizung. Diese Mängel führen zu einer erhöhten Prozessdauer Dungverarbeitung und reduzieren die Qualität des Endprodukts, in diesem Fall ist der Dünger.

Bekannt integriertes System für die Verarbeitung von Gülle, enthaltend teilweise in den Boden eingelassen und ein lichtdurchlässiges Dach des Fermentationsbehälter mit einer Einrichtung zum Erwärmen der Luft darin, Halteladevorrichtung, Ladevorrichtung und Fahrzeugen (SU 1.646.528 A1, 1991, IPC A 01 C 3/02) . Die Vorrichtung zum Erwärmen der Luft in den Fermentationsbehälter ist in Form von gelochten Rohren zur Bewässerung transluzenten Dachwassertank Fermentations erhitzt.

Nachteile dieser bekannten komplexen Systemen, die das nächste Analogon des vorgeschlagenen ist, ist der hohe Energieintensität und lange Dauer des Behandlungsprozesses Dung jeweils durch die Notwendigkeit verursacht das Wasser zum Erwärmen der Luft in den Fermentationstank und geringe Belüftungs kompostiert in einem Fermentationstank organischen Verbindung zu erwärmen, wenn es gelegentlichem Umrühren via Clamshell-Ladevorrichtung bei Fehlen der Entfernung der flüssigen Fraktion, während der Kompostierung des organischen Mischung freigesetzt, die zu einer verminderten Qualität des endgültigen verarbeiteten Produkts führt.

Die Erfindung zielt darauf ab, die Zeit und die Verarbeitung Reduzierung des Energiewirtschaftsdünger und andere Abfälle zu reduzieren und gleichzeitig die Qualität des Endprodukts der Verarbeitung in einer krupnomasshatbnogo Produktion zu erhöhen.

Die Lösung dieses Problems wird durch die Tatsache, dass das integrierte System zur Verarbeitung von Dung und anderen landwirtschaftlichen Abfällen erreicht teilweise in den Boden einge enthält und ein lichtdurchlässiges Dach des Fermentationsbehälter mit einer Einrichtung zum Erwärmen der Luft darin, Halteladevorrichtung, eine Ladevorrichtung und ein Fahrzeug gemäß der Erfindung ist mit Sickergrube vorgesehen außerhalb des Fermentationsgefäßes an ihrem einen Stirnwand und der Boden des Gärtanks hat eine Längsmittel Belüftung und zhizheotvodyaschy Kanal angeordnet ist, der ein Element daran Vorspannung aufweist, ist der Boden schräg zu Sickergrube versehen mit Austritts letzten Drehventil erstreckt, und wird aus dem Fermentationsgefäß getrennt konfiguriert überlappende Luft und Flüssigkeit zu passieren, wobei das Gerät die Luft im Gärbehälter zur Erwärmung außerhalb des Gärtank gegenüberliegenden Seite Sickergrube, ein Lufteinlass unter einem lichtdurchlässigen Dach an der Spitze des Raumes durch sie definiert sich angeordneten Lüfter Hochdruck umfasst, und kommunizieren mit dem Sauggebläse Düse und der zuvor erwähnten Belüftungs und zhizheotvodyaschego Kanal Eingang durch Entlüftung in die Entladungs ​​Flachstrahldüse, mit lichtdurchlässigen Dach über die gesamte Länge des Gärtanks aus faltbarem Abschnitten verbunden ist, von denen jede mit Kondensatoren überschüssige Luft Feuchtigkeitskondensat und die Mittel zur Ausgleich ausgestattet und sowohl die offenen und geschlossenen Positionen Befestigung, eine separate Dachteile und die Clamshell Verpackungsvorrichtung und Ladevorrichtung auf einem separaten mobilen Plattformen außerhalb des Fermentationsbehälter angeordnet angebracht ist, wobei die Ladeeinrichtung mit einer Kapazität für die Anhäufung von Komponenten des Kompost-Gemisch einem Abscheider groben Einschlüssen und der Schleif ausgestattet ist -peremeshivayuschie und Förderrotoren und ein Teleskopförderband.

Sie haben den Vorteil der besonderen Fällen der strukturellen Ausgestaltung von Elementen oder Teilen der vorgeschlagenen integrierten Recyclingsystems in denen:

- Overlapping Trennkanal zhizheotvodyaschy Belüftung und Fermentation des Behälters besteht aus zwei Maschenbahnen und körniges Material den Raum zwischen den Bahnen füllt;

- Jeder Klappenabschnitt besteht aus einem lichtdurchlässigen Dachrahmen mit oberen und unteren abgedeckt verstärkten Folie oder einem anderen transparenten Abdeckung und stellen dessen eine Längsseite des Rahmens schwenkbar auf dem Träger an einer der Seitenwände des Fermentationstanks angeordneten angelenkt ist;

- In der Stirnwand des Fermentationsbehälter nach Standort Sickergrube Gattern und außerhalb des Fermentationstanks im Boden vor dem Tor wird von einem sanften Abstieg zu ihnen gebildet;

- Fermentationskapazität besteht aus einem oder mehreren hydro und wärmeisolierten Gräben im Boden eines jeden von ihnen aus ihrer eigenen Längsmittel Belüftung und zhizheotvodyaschy Kanal mit einem einzigen Sickergrube angeschlossen ist, in Form eines allgemeinen hergestellt geschlossenen Typ Sammler.

KURZBESCHREIBUNG DER ZEICHNUNGEN

Integriertes System für PROCESSING Gülle und andere Abfälle aus der Landwirtschaft

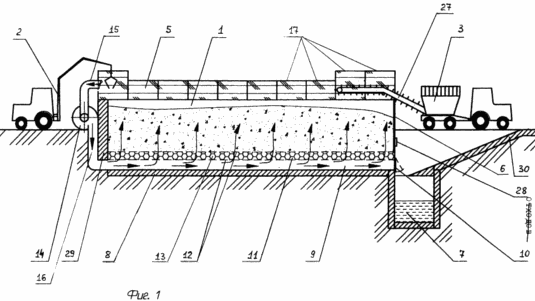

Fig. 1 zeigt ein umfassendes System für die Verarbeitung von Gülle und anderen
Abfälle aus der Landwirtschaft, im Längsschnitt.

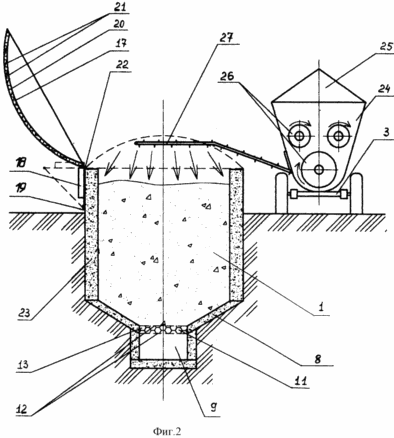

Fig. 2 - den gleichen Querschnitt.

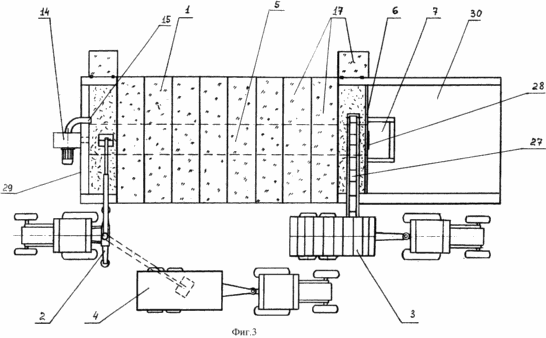

Fig. 3 - der gleiche Plan.

Ein umfassendes System für die Verarbeitung von Gülle und andere landwirtschaftliche Abfälle enthält in den Boden, den Gärtank 1 mit einer Einrichtung zur Erwärmung der Luft in ihr, mit der Energie der Sonnenstrahlung teilweise versenkt, dh. E. Geliopodogreva, 2 Grapple Ladevorrichtung, eine Ladevorrichtung 3 und 4. Die Gärung Fahrzeuge eine lichtdurchlässige Behälter 1 weist ein Dach 5, die unter die Möglichkeit der Luft geliopodogreva zur Verfügung stellt. Außenseite des Fermentationstanks 1 an seiner einen Stirnwand 7. Sickergrube 6 befindet sich in dem Boden des Gärtanks 1 8 einen Längsmittelkanal zhizheotvodyaschy Belüftung und 9, die ein Element des Bodens 8 ist, hat der Boden 8 eine Vorspannung an den Kanal 9 für die Fluidströmung. Belüften und zhizheotvodyaschy Kanal 9 erstreckt sich schräg zu und Sickergrube 7 wird am Ausgang Sickergrube 7 in Drehventil 10 vorgesehen Kanal 9 aus dem Gärtank 1 Überlappung getrennt ist 11 Luft passieren angepasst und Flüssigkeit.

In einer bevorzugten Ausführungsform ist die Überlappung 11, und Abtrennen des Belüftungs zhizheotvodyaschy Kanal 9 aus dem Fermentationstank 1 von zwei Maschenstege 12 und 13 des körnigen Materials zwischen den Bahnen füllt den Raum 12 besteht.

Die Vorrichtung zum Erwärmen der Luft in den Fermentationsbehälter 1 mit Ausnahme dessen transluzente Dach 5 enthält einen Hochdruckgebläse 14 außerhalb des Fermentationstanks 1 angeordnet, von der Seite gegen Sickergrube 7 ist ein Lufteinlass 15 unter dem lichtdurchlässigen Dach 5 in dem oberen Teil des Raumes durch sie definiert für wärmsten Luftansaugung und mit der Ansaugöffnung des Gebläses 14 kommuniziert und den Belüftungskanal und zhizheotvodyaschy 9, dessen Eingang über die Entlüftung 16 verbunden, an die Abgabedüse 14 des Ventilators.

Transluzenten Dach 5 entlang der gesamten Länge des Fermentationstanks 1 von Abschnitten 17, die jeweils mit den Kondensatoren überschüssige Feuchtigkeit in der Luft und Kondensat (nicht gezeigt) ausgestattet Falten, sondern auch um die Mittel der Auswucht- und Fixierung sowohl offenen und geschlossenen Positionen, gesonderten Abschnitt 17 des Dach 5, wie denen, beispielsweise die Gegengewichte 18 jeweils (Schwerkraft oder eine Feder) und die Riegel 19 können verwendet werden.

In einer bevorzugten Ausführungsform ist jeder Faltabschnitt 17, eine lichtdurchlässige Dach 5 eines Rahmens 20 mit oberen und unteren verstärkten Filmbeschichtung 21 und stellen eine Wand Längsseite seines Rahmens 20 schwenkbar Stütz Scharniere 22 angeordnet auf einer Seite bedeckt besteht 23 des Gärtanks 1 .

Clamshell Verpackungsvorrichtung 2 und eine Ladeeinrichtung 3 montiert auf einem separaten mobilen Plattformen außerhalb des Fermentationstanks 1 angeordnet, beispielsweise auf einem Traktor-Fahrgestell angebracht ist und als Antriebszapfwelle des Traktors oder der entsprechenden Motoren. Die Ladeeinrichtung 3 ist mit einer Kapazität von 24 ausgestattet, um die Komponenten der Kompostmischung zu akkumulieren einen Separator 25 und die Vermahlung von groben Einschlüssen, Mischen und Rotoren 26 und 27 eine Teleskopförderband transportieren.

In der am meisten bevorzugten Ausführungsform der vorgeschlagenen konstruktiven integrierten Verarbeitungssystem 6 in der Stirnwand des Gärtanks 1 von dem Ort Sickergrube 7 sind Gate 28 und der gegenüberliegenden Stirnwand 29 des Behälters 1 ist ein Feststoff. Außerhalb des Fermentationstank 1 in den Boden vor dem Gatter 28 wird durch eine leichte Neigung 30 zu ihnen gebildet.

Der Gärtank 1 kann als Einzelhydro isolierten Graben gemacht werden, und in einer groß angelegten Verarbeitung von Gülle oder anderen landwirtschaftlichen Abfallvergärungsbehälter 1 von mehreren hydraulischen und isolierten Gräben bestehen müssen (nicht dargestellt) in den Boden 8, von denen jeder hergestellt Belüftungs eigene Längsmittelkanal 9 und zhizheotvodyaschy Kommunikation mit einer Sickergrube 7 als allgemeine geschlossene Reservoir (nicht gezeigt).

4-Fahrzeuge, die für den Transport des Beschickungsmaterials und anderer Komponenten in Kompostieranlagen, sondern auch um das Endprodukt zu transportieren.

Ein umfassendes System für die Verarbeitung von Gülle und anderen landwirtschaftlichen Abfällen ist wie folgt.

Die kompostierbaren Materialien bucket Ladevorrichtung 2 mit dem Tank 24 zur Akkumulation der 3, in der feeder Kompost Mischungskomponente 26 zugeführt die Rotoren sie gemischt werden und dann 3 zu einer Ladevorrichtung zugeführt an den Rand des Fermentationstanks durch die kontinuierliche Endwand 29. In den offenen Abschnitten 17 transluzenten Dach 5 Mischmaterial Teleskop Entladeförderer 27 gleichmäßig in den Fermentationsbehälter 1, dessen allmähliche Füllung des festen Stirnwand 29 an das Gate 28 als Füllung des Fermentationstanks passen 1 schließt transluzenten Abschnitt 17 des Daches 5, die durch Klammern 19 in der geschlossenen Position gehalten werden. Mit all den geschlossenen Abschnitten 17 und geschlossen das Gateway und das Tor 10 in regelmäßigen Abständen auf der Lüfter schaltet sich 14, die von der Sonne erwärmt die warme Luft bläst, klettern aus einem lichtdurchlässigen Dach 5 durch kompostierbare Masse im Gärtank 1. Innerhalb von 2-3 Tagen die Temperatur in kompostiert Masse wird bei 25 bis 30 ° C eingestellt und mesophilen Prozess beginnt dann bei einer Temperatur von 30 bis 40 o C fließt, aufgrund der Selbsterwärmung Masse in den thermophilen Prozess weiter kompostiert , in dem die Temperatur der Masse auf 60-70 o C in diesem Zustand steigt, kompostiert Masse aufrechterhalten wird für 2-3 Tage, während eine sterilisierende ihr Entwurmung und den Verlust der Keimung der Samen von Unkraut zu erreichen. In den folgenden Tagen kühlt die Masse auf eine Temperatur von 20 bis 25 o C. Dieser Kompost Vorbereitungszyklus endet. Die Dauer des gesamten Zyklus nicht mehr als 30 Tage.

Gebildet in dem Prozess der Kompostierung und der Ammoniak Feuchtigkeit kondensiert an den Wänden und Belüftungs zhizheotvodyaschego Kanal 9 und mit dem frei von kompostierten Dung Massenstrom in die Sickergrube 7, deren Inhalt entnommen zu bewässern oder Kulturpflanzen befruchten.

Wenn die Aussparung des fertigen Produkts von dem offenen Ende Abreißstreifenabschnitt 17 beginnt transluzenten Dach 5, mit den Zwischenspeichern 19 und mittels der Ladevorrichtung 2 Clamshell Kompost beladenen Fahrzeugen 4, an dem Befestigungs das hergestellte Kompost Verwendungsorte oder Lagerung transportiert werden.

Für die regelmäßige gründliche Reinigung der Gärbehälter 1 und Wartung Verwendung Tore 28 und 30, ein sanfter Abstieg zu ihnen.

Die vorgeschlagene integrierte System kann in weiten Bereichen für die Verarbeitung von Gülle, Abfälle und andere in großem Maßstab Vieh und Geflügel Abfall selskozyaystvennyh Farmen verwendet werden, und die Produktion von umweltfreundlichen, Mehrzweck- Dünger unter den Bedingungen der Massenproduktion.

FORDERUNGEN

1. Ein integriertes System für die Verarbeitung von Gülle und anderen landwirtschaftlichen Abfällen in den Boden teilweise ausgesparten enthält und einen lichtdurchlässigen Dach des Fermentationsbehälter mit einer Einrichtung zum Erwärmen der Luft darin, Halteladevorrichtung, Ladevorrichtung und Fahrzeugen, dadurch gekennzeichnet, dass es mit Sickergrube versehen liegt außerhalb des Fermentationsgefäßes an ihrem einen Stirnwand und dem Boden des Fermentationstank hat eine Längsmittel Belüftung und zhizheotvodyaschy Kanal, der ein Element dazu Vorspannung mit der ist, die untere mit Austritts letzten Drehventil schräg zur Sickergrube verlaufend vorgesehen und wird aus dem Fermentationsgefäß Überlappung getrennt, angepasst an den Luftdurchlass und der Flüssigkeit umfasst die Vorrichtung zum Erwärmen der Luft in den Fermentationsbehälter einen Ventilator Hochdruck außerhalb der Seitenfermentationstank unter einem lichtdurchlässigen Dach an der Spitze der von ihr definierten Raum befindet sich gegenüber Sickergrube, einem Lufteinlass angeordnet ist und mit dem Flachstrahldüse abgesaugt, und die obige Be- und zhizheotvodyaschego Kanal Eingang durch Entlüftung in die Entladungs ​​Flachstrahldüse, mit lichtdurchlässigen Dach über die gesamte Länge des Gärtanks aus faltbarem Profilen verbunden ist, von denen jede mit Kondensatoren überschüssige Luft Feuchtigkeitskondensat und die Mittel zur Ausgleichs ausgestattet ist und Befestigungs sowohl in offenen und geschlossenen Positionen, wobei jeder Dachabschnitt, einem Clamshell Verpackungsvorrichtung und Ladevorrichtung auf einem separaten mobilen Plattformen außerhalb des Fermentationsgefäßes angeordnet montiert ist, wobei die Ladevorrichtung mit einer Kapazität für die Anhäufung von Komponenten der Kompostmischung mit einem Separator groben Einschlüssen und der Schleifmischung ausgestattet ist und Förder Rotor oder Rotoren und ein Teleskopförderband.

2. System nach Anspruch 1, dadurch gekennzeichnet, dass die Überlappung, und Abtrennen des Belüftungskanals von zhizheotvodyaschy Fermentationsgefäß besteht aus zwei Maschenbahnen und körnige Material in den Raum zwischen den Stegen ausfüllt.

3. System nach Anspruch 1 oder 2, dadurch gekennzeichnet, daß jeder Abschnitt durchscheinend Dach angelenkt besteht aus einem mit einem Satz verstärkten Folie oder einem anderen transparenten Beschichtung auf ihm versehen Rahmen und einer Längsseite seines Rahmens befestigt ist, der schwenkbar an dem Träger angelenkt angeordnet auf einer der Seitenwände des Fermentationsbehälters.

4. System nach Anspruch 1, 2 oder 3, dadurch gekennzeichnet, daß die Stirnwand des Gärtanks durch die Gate-Anordnung Sickergrube hergestellt und außerhalb des Fermentationstank in den Boden vor dem Tor ist eine leichte Neigung zu ihnen gebildet.

5. System nach einem der Ansprüche 1 bis 4, dadurch gekennzeichnet, dass der Fermentationsbehälter umfasst ein oder mehrere hydro isolierten Gräben und in den Boden von denen jeder richtige Belüftung und Längsmittelkanal zhizheotvodyaschy Kommunikation mit einer Sickergrube gemacht in eine allgemeine geschlossenen Typ Sammler.
