Russische Föderation Patent RU2122155

Komplexe zur Verarbeitung von festen Haus- und Industriemüll

Komplexe zur Verarbeitung von festen Haus- und Industriemüll

Name des Erfinders: Michael G. Vasilyev; Bahvalov Sergei G .; Vladimir Vasiliev
Der Name des Patentinhabers: Michael G. Vasilyev; Bahvalov Sergei G .; Vladimir Vasiliev
Adresse für die Korrespondenz:
Startdatum des Patents: 1997.06.25

Komplexe zur Verarbeitung von festen Haus- und Industriemüll bezieht sich bis hin zur Entsorgung. Der Komplex umfasst eine Vorrichtung zur Aufnahme, Lagerung, Mischen und Beseitigung von Abfällen schräg und drehbar mit einem reaktiven razliftnoy und Gastrennungskammern miteinander an den oberen und unteren Abschnitte HRSG kommuniziere Schmelzofen angebracht Behandlung in Form einer Trommel zu erwärmen mit shlakootstoynikom, einem Drain und einer Schwellenwertvorrichtung für die Schmelze Entladung. Das Verhältnis der Innentrommel zu dem Volumen des Ofenarbeitsraum 4-200. Die Arbeit des Komplexes wird durch einen hohen Wirkungsgrad und die Umweltsicherheit aus.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf das Gebiet der Verarbeitung von festen Haus- und Industriemüll, insbesondere zur Ausrüstung für ihre thermische Verarbeitung.

Bekannte Komplex für die Verarbeitung von festen Abfällen, einschließlich Rohstofflager, in Form von Vertiefungen, Greiferkran, Feeder, der Abfallschmelzofen in der geschmolzenen Schlacke (Backofen Vanyukov - PX), einem Abhitzekessel (Grechko AV Denisov VF Beseitigung von festen Abfällen EI Lösung Kalnin auf der Grundlage der inländischen nichtgefährdenden Abfalltechnik // Industrie-und Tiefbau, -.. 1994 - N 5. S. 45-46).

Die Nachteile sind, die Komplexität des komplexen Prozesses aufgrund der Notwendigkeit, in der Grube von Abfällen von Rühren und deren Transport-Greifer-Kran, hohe Kapitalkosten und schädlichen Arbeitsbedingungen.

Bekannte Komplex für die Verarbeitung von festen Abfällen, einschließlich der Aufnahmetrichter, Sortiereinrichtungen, Versorgungsleitungen Material in die Brennkammer auf dem Rost mit der Zyklonkammer, feste Schlacke Falle und Wärme, um das Gerät (Patent UdSSR N 579949, Kl. F 23 G 5/32 1977) - Prototyp.

Die Nachteile dieser Anlage ist , dass die Verbrennung auf dem Rost durchgeführt wird , bei Temperaturen über 1000 ° C , um eine feste Schlacke zu bilden , wenn die Verbrennung bei einer Temperatur im Rauchgas viele schädliche Substanzen enthält, Dioxine, Pyren, Benzopyren und andere antrotsena stark übersteigt MPC. Feste Abfälle, etwa 30% der Menge an festen Siedlungsabfällen, erfordern besondere Beerdigung, weil sowohl toxisch. All dies reduziert die Effizienz des Komplexes und verursacht Luftverschmutzung.

Die Aufgabe der Erfindung ist es, die Effizienz der Anlage und eine Verringerung der Luftverschmutzung zu erhöhen.

Diese Aufgabe wird für die Verarbeitung von Hausmüll und Industrieabfällen, dass in einem Komplex erreicht, umfassend eine Empfangsvorrichtung, die Lagerung, das Mischen und Einleiten von Abfällen einer Wärmebehandlung, der Ofen und Abhitzekessel nach der Erfindung als Vorrichtung zur Aufnahme, Lagerung, Vermischung und die thermische Behandlung von Abfällen Verwendung Entladen angebracht schräg drehbar Ofen ausgeführt Schmelztrommel und mit einem Boot, die reaktiven Gaslift und Gas Trennkammern an der Ober- und Unterseite, und das Verhältnis der Innentrommel zu dem Volumen des Ofens Arbeitsraum miteinander in Verbindung versehen ist 4 - 200 und der Abhitzekessel mit shlakootstoynikom ausgestattet mit einer Vorrichtung zur Herstellung von Schmelze, und mit dem Schlackenbad Ofenentladungsschwelle vorgesehen.

Komplexe zur Verarbeitung von festen Haus- und Industriemüll

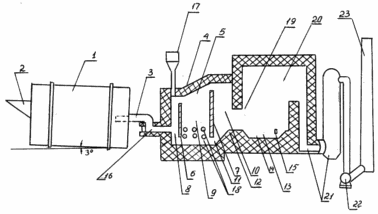

Der Komplex ist von einer Zeichnung näher erläutert. Sie umfaßt eine Trommel 1 mit einem Einfülltrichter 2 Entlader Dosierung 3 Einschmelzvergaser 4 darstellt Caisson Welle 5 durch Trennwände 6 und 7 an der Zuführung 8, reaktives Gas-lift 9 und Gastrennung 10 Kammerinnen Siphons 11 mit dem Abschöpfwehr 12 geteilt vorgesehen schmelzen Überlauf 13 in shlakootstoynik mit Sprenglochöffnung 14 ausgestattet und Trap-15 Schmelze von shlakootstoynika zu entfernen. Der Laderaum ist mit einer Zuführung von festen Abfällen 16 Feeder-Reservekraftstoff und Fluss 17, die Explosion Vorrichtung 18. Der Schmelzofen über eine Rauch 19 mit dem Abhitzekessel 20, Gasreinigungsvorrichtung 21, Abluftventilator 22 und dem Rohr 23 vorgesehen.

Komplex arbeitet wie folgt. Feste Haus- und Industriemüll (TBPO) durch den Aufnahmefülltrichter 2 durch die Stirnwand in die Drehtrommel 1 kommt, werden während der Drehung der Trommel auf die andere Stirnwand, durch bewegte Misch und durchschnittliche Zusammensetzung. Mit der Entladevorrichtung Dosierung 3 in der Mitte der unteren Stirnwand angeordnet ist, und die Zuführung 16 wird das Material in die Ladekammer 8 Einschmelzvergaser 4 eingespeist.

Im Betrieb wird der Schmelzofen 4 ständig mit der geschmolzenen Schlacke auf das Niveau der unteren Schwelle des inneren Siphon 11 gefüllt, die 18 auf das Niveau der oberen Reihe von Lanzen entspricht, ein reaktives Gasliftkammer 9. Beim Zuführen sauerstoff Blaslanze 18 durch den Schmelzespiegel in der Reaktivgasliftkammer 9 durch Begasen die Schmelze in der Kammer erhöht sich auf der obersten Ebene der Trennwand 6, wonach die Schmelze des Reaktivgasliftkammer 9 beginnt in die Förderkammer 8. diese gleichen Entlader Kammer durch den Meßzubringer 3 und 16 geladen sind feste Abfälle middling Kohle überläuft. die Materialien in der Förderkammer 8 mit der Schmelze gefüllt wird einer vorläufigen Wärmebehandlung unterworfen wird, und abhängig ihnen podfurmennuyu Zone Reaktivgasliftkammer 9, wo nadfurmennoy Zone durch oxidative Explosion geliefert durch die Blasdüse Vorrichtung 18 unterzogen werden zu einer abschließenden Oxidationsbehandlung somit. einer reaktiven Gasliftkammer 9 mit recyceltem Material Schmelzestrom kehrt zum reaktiven Gasliftkammer Underfulfilled.

Die Schmelze aus dem Schmelzofen 4 durch einen inneren Siphon 11 und den Ablaufschwelle 12 wird kontinuierlich in shlakootstoynik 13. Von 13 shlakootstoynika entfernt Schmelze 14 durch die Sprenglochöffnung entfernt und 15 Siphon.

Die Abgase aus der Gastrennkammer 10 durch den Abzug 19 geben Sie den Abhitzekessel 20 und dann zu Gasbehandlungseinrichtung 21 pi Abluftventilator 22 23 durch ein Rohr ausgestoßen.

Geladene in den Schmelzofen tBPO in die nach unten gerichtete Strömung der geschmolzenen Schlacke fallen und mit ihm interagieren. Enthaltene Feuchtigkeit in den Abfällen verdampft und gelangt in die Gasphase.

Mineral Teil TBPO erhitzt und geschmolzen, um die Schlacke und Metallphasen zu bilden. Kohlenstoff und anderen brennbaren Komponenten durch Einblasen eines Oxidations Abfall in der Kammer vorzugsweise Gaslift reaktive Schmelzverarbeitung in Zusammenarbeit mit dem Futter durch die Lanze verbrannt. Ein wesentlicher Teil der organischen kohlenstoffhaltigen Komponenten des pyrolysierten einen festen Kohlenstoff und Gasen zu bilden. Die Kohlenstoffpartikel werden durch einen absteigenden Strom geschmolzenen Schlacke aufgenommen und werden in die Kammer in der Schmelze mit einem reaktiven Gasliftschmelzverarbeitung auf die Explosion Geräte brennen Gaslift-Fluss transportiert.

Die intensive Spülung, Schlackenschmelze auf 100 bis 150 Nm 3 / (m 2 · min) und über ein Sauerstoffgeblasene Gas - Lift - Strömung zu bilden , stellt eine Schmelze intensive Stoff- und Wärmestrom, der letztlich die Voraussetzungen für eine hohe Verarbeitungsleistung tBPO im Schmelzofen erzeugt.

Für eine vollständigere Ausnutzung der Wärme der geschmolzenen Schlacke, bevor die Schlacke aus dem Prozess an der Unterseite des Rückgewinnungskessels angeordnet shlakootstoynik entfernt, wobei ein Teil der Schlackenwärme durch Strahlungswärmeübertragungskomponente durchläuft.

Die Trommel wird durch eine Vakuumansaugung von Gasen aus dem Trommelvolumen unterstützt wird, gefolgt von ihnen Einschmelzvergaser zugeführt wird. Fenster zum Laderaum kann durch einen Vorhang geschlossen werden. Dies ist eine relativ kleine Größe der Fenster in der Stirnwand der Trommel kann die Ausbreitung von fauligen Gerüche in der Atmosphäre des Geschäftes und zur Verbesserung der Arbeitsbedingungen drastisch reduzieren. Die Übertragung von Gas gesaugt Trommel (Luft, Stickstoff, etc.) aus dem Abfall Brüden aus der Hochtemperaturzone durch die Schmelzvorrichtung in der thermischen Zersetzung von schädlichen organischen Verbindungen und ihre Abwesenheit bietet praktisch in die Atmosphäre der Abgase emittiert. Flüchtige organische toxische Verbindungen aus dem Abfall in den Ofen bei einer hohen Temperatur (1250-1450 o C) freigegeben, und praktisch nicht zersetzen und geben Sie in die Atmosphäre aus Abgasen durch das Rohr abgegeben wird .

schräg gestellten rotierenden Trommel verwenden, können den Prozess der Akkumulation und Rühren TBPO mit der Mittelungseffekt und über den Anlege Schmelzofen zur Verbrennung zu mechanisieren und zu automatisieren. Die Verwendung einer rotierenden Trommel und beseitigt zalezhivanie TBPO auf Akkumulationsstufe für eine lange Zeit und erhebliche Entwicklung von Zerfallsprozessen. Vermeidung von erheblichen Zerfallsprozessen hilft, die Ausbreitung von Gerüchen in der Atmosphäre des Geschäftes und zur Verbesserung der Arbeitsbedingungen zu verringern. Reduktion der Zerfallsprozess (Niedrigtemperaturverbrennung) TBPO liefert höheren Brenn TBPO Schmelzofen eintritt, um dadurch den Kraftstoffverbrauch zu reduzieren, sie in einem Ofen zu verarbeiten.

Unter Verwendung der komplexen Verarbeitung TBPO Schmelzer geschmolzen Gaslift Behandlungskammer enthält, erlaubt es mit hoher Intensität Modus zu verarbeiten.

Der Komplex kann mehrere Trommeln und Öfen arbeiten.

Innentrommelvolumen im Verhältnis zum Volumen des Ofenarbeitsraum werden im angegebenen Bereich gehalten (4-200). Wenn der Wert des Verhältnisses kleiner als 4 Lager TBPO tatsächlich klein und bieten keine stabile Arbeitsbedingungen des Schmelzofens (Arbeiten mit Rädern). Dies kann aufgrund des Fehlens von Rohmaterialien zu häufigen Unterbrechungen des Ofens führen, ist es instabil und ineffizienten Betrieb. Wenn der Wert des Verhältnisses von mehr als 200 das Gesamtvolumen der Trommeln ist unnötig groß wird, was zu zusätzlichem Kapital und Betriebskosten führt.

Somit befestigt die Verwendung von komplexen schräg Drehtrommel, in denen die Ansammlung von TBPO, sie mit Mittelung und Bewegen zur Zuführung und thermische Verarbeitung Mischen - zu einem Schmelzofen des Reaktivgasliftkammer für die Schmelzverarbeitung enthält, während die Beziehung des inneren Trommelvolumen beibehalten auf das Volumen des Arbeitsraumes des Schmelzofens 4 bis 200, und einem reaktiven Gaslift, Boot und Gas Trennkammer an den oberen und unteren Teil kommuniziert der Atmosphäre durchführen und die Arbeitsbedingungen verbessert Management. Das Niveau der Mechanisierung und Automatisierung des Komplexes. Die Präsenz in den Abhitzekessel shlakootstoynika, durch das erhöht die Schmelze der thermische Wirkungsgrad der Anlage, und eine Größe Reduktionsofen und Intensivierung Prozess reduziert die Investitions- und Betriebskosten und erhöht in der Regel die Effizienz der Anlage.

FORDERUNGEN

Komplexe für Hausmüll und industriellen Abfällen Verarbeitung, eine Vorrichtung zur Aufnahme, Lagerung umfasst, Mischen und Entlastung der Abfallbehandlung, den Ofen und Abwärmekessel zu erhitzen, dadurch gekennzeichnet, dass die Einrichtung für die Aufnahme, Lagerung, Mischung und entladen, um die thermische Behandlung von Abfällen verwendet geneigten drehbaren Trommel Ofen konfiguriert Schmelzen und ist mit einem Stiefel, die reaktiven Gaslift und Gastrennungskammern miteinander in den oberen und unteren Teilen, wobei das Verhältnis der Innentrommel zu dem Volumen des Ofenarbeitsraum 4 in Verbindung steht vorgesehen - 200 und der Abhitzekessel konfiguriert shlakootstoynikom mit einer Vorrichtung zur Herstellung von Schmelze ausgestattet ist und mit dem Schlackenbad Ofenentladungsschwelle.
