Erfindung
Russische Föderation Patent RU2098933

Zur Verarbeitung von LIQUID BIOMÜLL

Zur Verarbeitung von LIQUID BIOMÜLL

Name des Erfinders:. Mkhitaryan GA; Panteleev VI. Puzankov AG. Smolinsky EA
Der Name des Patentinhabers: Open Joint Stock Company "Wissenschaftliche Forschungsinstitut für komplexe technische Probleme für Vieh und Futtermittelproduktion"
Adresse für die Korrespondenz:
Startdatum des Patents: 1995.12.07

Verwendungszweck: Landwirtschaft, nämlich für die Behandlung von flüssigen organischen Abfälle und tierische Erzeugung von organischem Dünger und Recycling-Wasser. Die erfinderische Linie für die Verarbeitung von flüssigen organischen Abfälle mit durch den Transport von flüssigen Verarbeitung Rohstoff Lagerung von Gülle, Pumpe-Chopper, einen Separator von groben Verunreinigungen, anaeroben Filter, zweistufigen Elektrokoagulator Kreisel Zyklonabscheider, elektro-Dekontamination und Ultrafiltrationseinheit und gibt die miteinander in Reihe montiert und angeschlossen für Feststoffabscheider aus groben Einschlüssen, Anaerobfilter, zweistufig Elektrokauterisation, Zentrifugal- Desilter und Ultrafiltrations-Anlage mit einem gemeinsamen Knoten kontsentratoprovodom Kompostierungs verbunden. Anaerobes Filter ist als ein Thermostat ENTED Fermentationsgefäß eine innere Zentralrohr ausgebildet, deren obere oberhalb des Fermentationstanks, dessen Ende erstreckt, ist mit einer Gaskappe kombiniert und kommuniziert über die Wasserfalle mit Gashohlraum in der Oberseite des Fermentationsgefäß und das untere Ende davon gegenüber dem Boden des Fermentationsbehälters mit einem Zwischenraum angeordnet ist, Bereitstellung von Sediment Turbulenz. Im mittleren Teil des Gärtanks des Zentralrohrs um das Innenringnetz wird ein Behälter mit einem körnigen Träger Verbänden Mikroorganismen gefüllt war. Kompostierung Anordnung umfasst Tanks Gärung mit dem Transportsystem Mischer organischen Ausgangsmaterialkomponente kommuniziert, umfassend hinter dem Mischer Längsförderer hintereinander angeordneten, einen Verteiler der Kompostmischung, bestehend aus dem Querförderband, der Reihe nach zusammengebaut in einem Block in demselben Band zur Bewegung entlang Führungen in längs und quer zur Fermentierung Richtungen Behälter und mittels Entladen und entladbare Estrichmasse als Becherwerk ausgebildet tilt wird der obere Träger schwenkbar mit dem Ende der letzten Kassette Querförderer und dem unteren Träger verbunden Haltegurt Verbindung verbunden mit mit manuell oder elektrisch reversierbaren Antriebswinde entlang der Führungen der Kassette auf Rollen zur Bewegung montiert sind.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf die Landwirtschaft, nämlich die technologischen Linien für die Verarbeitung von flüssigen organischen tierischen Abfällen, wie Gülle, Ernterückstände, Abwasser Tierhaltung und deren Mischungen, und auf Schweinefarmen, Geflügelfarmen und Komplexe von Rindern verwendet werden Abwasser für die Verarbeitung und die Produktion von Bio-Dünger und Recycling-Wasser.

Bekannte Linie für die Verarbeitung von Gülle Abwasser, wie Schweinefarmen Knoten umfasst Operationen der Sammlung und Trennung der Strömung in flüssigen und festen Fraktionen, aerobe Behandlung der flüssigen Fraktion, Schlammbehandlung, Desinfektion des Abflusses Schlammstabilisierung durch Einstellen des Grades der Reinigung der flüssigen Fraktion zu den Parametern durchgeführt wird, erforderlich, um es zu den Teichen zurückgesetzt (das Buch finden sie unter "Viehanlagen und die Umwelt", die Autoren :. Woroschilow YI Durybaev SD Erbanová LN usw. Agropromizdat M., 1991, 46- .. 48, Abbildung 8).

Die Nachteile dieser bekannten Linie sind hohe Energieverbrauch, die Notwendigkeit für die Umleitung von großen Flächen für die natürlichen Reinigungssysteme der flüssigen Fraktion und der Luftverschmutzung im Bereich der Tierhaltung setzt.

Das nächste Analogon der Erfindung ist eine Linie für die Verarbeitung von flüssigen organischen Abfall, in dem der Verlauf des Prozesses in Reihe miteinander verbunden mittels Flüssigkeitsverarbeitungsrohstofflagerung von Gülle, Strohhäcksler-Homogenisator Transport einen Separator von groben Verunreinigungen, einem Auslass für die feste Fraktion davon mit einem Knoten kommuniziert, Kompostierung und eine Vorrichtung zur anaeroben Vergärung, Koagulation und Reinigung der flüssigen Fraktion wieder aufbereitetem Wasser zu produzieren (siehe. a. a. von der UdSSR N 1711701, M. Cl a. 01 C 3/00, publ., 1992).

Die Nachteile dieser bekannten Linie ist die Komplexität ihrer Struktur und der hohen Energiekosten für ihren Betrieb.

Die vorliegende Erfindung ist die Gestaltung der Linie für die Verarbeitung von organischen Abfallflüssigkeit und reduziert den Stromverbrauch für den Betrieb bei der Bereitstellung der erforderlichen Qualität der Dünger zu vereinfachen.

Das Ziel wird dadurch erreicht, dass die Leitung für die Verarbeitung von flüssigen organischen Abfall, in dem der Verlauf des Prozesses in Reihe miteinander verbunden mittels Flüssigkeitsverarbeitungsrohstofflagerung von Gülle, Strohhäcksler-Homogenisator Transport einen Separator von groben Verunreinigungen, einem Auslass für die feste Fraktion davon mit einem Knoten kommuniziert, Kompostierungs, und eine Vorrichtung zur anaeroben Vergärung, Koagulation und Reinigung der flüssigen Fraktion rezykliert Wasser zu erzeugen, enthält ein elektro Dekontamination und allgemeine kontsentratoprovod, zur gleichen Zeit wie die Pump chopper verwendet chopper-Homogenisator, als Vorrichtung für die anaerobe Verdauung und in der anaeroben Filter verwendet Koagulation und ein zweistufiges Elektrokoagulator und als Vorrichtungen für flüssige Fraktion zentrifugal desilter und Ultrafiltrationsanlage der Reinigung des elektro Dekontamination zwischen dem Fliehkraft Zyklonabscheider installiert und eine Ultrafiltrationseinheit, und gibt an die Feststofffraktion aus dem Abscheider von groben Einschlüssen, das Anaerobfilter, zweistufig Elektrokauterisation, Rotations desilter und Ultrafiltrations-Anlage der allgemeinen verbunden kontsentratoprovodom eine Kompostieranlage.

In dieser anaeroben Filter als Thermostatfermentationsbehälter aus einem inneren zentralen Rohr aufweist, wobei der obere über dem Gärbehälter, dessen Ende erstreckt, um mit einer Gaskappe kombiniert wird, und kommuniziert über die Wasserfalle mit Gashohlraum in der Oberseite des Fermentationsbehälters und dem unteren Ende davon gegenüber dem Boden des Fermentationsbehälters angeordnet ist, mit Spalt Bereitstellung Turbulenz Schlamm und einen ringförmigen Gitterbehälter in den mittleren Teil des Gärungsbehälters um den inneren Kernrohr angeordnet ist und mit einem körnigen Förderkreise Arbeits Mikroorganismen gefüllt.

Zusätzlich ist der Knoten Kompostieren als Komplex ausgelegt umfassend die Gärtanks und die Komponenten des ursprünglichen organischen Materials durch ein Transportsystem verbunden Mischen umfassend hinter dem der Mischer einen Längsförderers hintereinander angeordnet, einen Verteiler der Kompostmischung, die aus dem Querförderband, sequentiell in Blöcke in einer Kassette zusammengebaut beweglich entlang der Führungsschienen montiert sowohl längs als auch quer in Bezug Fermentationsrichtungen Behälter und mittels Entladen und entladbare Estrichmasse als Becherwerk ausgebildet tilt wird der obere Träger schwenkbar mit dem Ende des letzteren in die Kartusche angeschlossen Querstange Förderer und der untere Träger - mit einem Halteseilverbindung ein manuell oder elektrisch reversierbaren Antriebswinde auf Rollen zur Bewegung entlang der Führungen angebracht ist.

Kurzbeschreibung der Zeichnung, in der

Zur Verarbeitung von LIQUID BIOMÜLL
Zur Verarbeitung von LIQUID BIOMÜLL

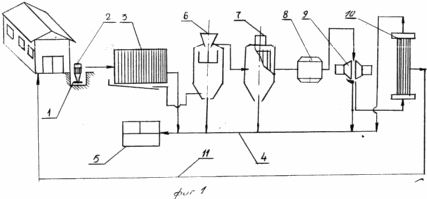

1 zeigt ein Diagramm der Linie für die Behandlung von flüssigen organischen Abfällen;

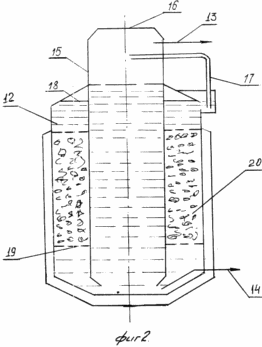

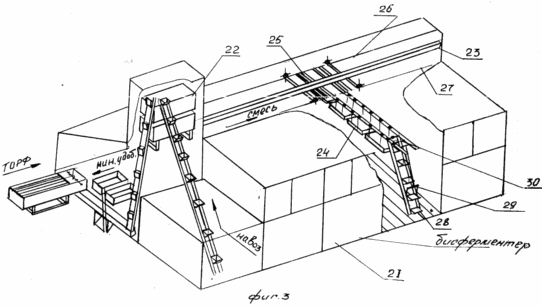

Abbildung 2 anaeroben Filter-Design; 3 zeigt eine Kompostieranlage.

Linie für die Bearbeitung von flüssigen organischen Abfälle mit in Reihe montiert und miteinander verbunden sind durch Flüssigkeitsverarbeitung Rohstofflagerung 1 Dung Ablaufpumpe Chopper 2 Transport, eine Platte Separator 3 grobe Einschlüsse, die Ausbeute für die feste Fraktion, von denen eine Pipeline mit einer Gesamt kontsentratoprovodom 4 verbunden ist mit dem Knoten zu kommunizieren 5 Kompostierung und einen Auslaß für die flüssige Fraktion aus dem Abscheider 3 wird an den anaeroben Filter 6, für die Vergasung von biologisch abbaubaren organischen Substanzen bestimmt verbunden und besteht aus einem Thermostat Gärtank und Systemstrom und seine Bewegung im Verhältnis mit methanogenen Sauerteig auf die volumen verteilt Medien Mischen darauf ange (mehr Gestaltungs Anaerobfilter unten beschrieben). Die Linie in der Verarbeitung der flüssigen Fraktion aus dem anaeroben Filters 6 wird nacheinander angeordnet: zweistufiger Elektrokoagulator 7, die die Abscheidung von kolloidalen Teilchen in einem elektrostatischen Feld bereitstellt, eine Kreisel Zyklonabscheider 8, beispielsweise in Form einer Pendel Zentrifugen elektro hergestellt Dekontaminations 9 Ultrafiltrationsanordnung 10, beispielsweise auf den Rohrmembranen und Beleuchtung an die Normen von recyceltem Wasser eintretende Fluid durchgeführt wird, die 11 Leitung zu den technologischen Zwecken gerichtet ist: Erosion von Gülle, hydraulischen Transport und andere Ausgaben zu der festen Fraktion aus dem Abscheider 3 grobe Einschlüsse, anaerobe Filter 6, einen zweistufigen electrocautery 7, zentrifugale Desilter 8. Ultrafiltrationseinheit 10 sind mit einem gemeinsamen kontsentratoprovodom 4 mit dem Teil 5 Kompostierungsanlage vermischt wird.

Anaerobe Filter 6 wird als Thermostatfermentationstank 12 (mit einem Wassermantel und Isolierung) mit einem Eingangsanschluss für Fermentationsmasse (nicht gezeigt) und den Düsen 13 bzw. 14, zum Entfernen von Schlamm und Biogas hergestellt. Im Inneren des Fermentationstanks 15 12 installierten Zentralrohr, oberhalb der Oberseite des Fermentationstanks 12 erstreckt, wird das Ende mit einer Gaskappe 16 kombiniert und durch die Wasserdichtung 17 mit einem Gashohlraum 18 12. Das untere Ende des Zentralrohres an der Oberseite des Tanks 15 relativ zum Boden des Tanks 12 Fermentations positioniert Fermentations mitgeteilt Lücke, Sediment Turbulenz bereitstellt. Im mittleren Teil des Gärungstanks 12 um das Zentralrohr 15 ist ein Ring Sieb Behälter 19 mit einem körnigen Träger gefüllt war 20 den Betrieb der Assoziation von Mikroorganismen, wie schwimmenden Granulats.

Knoten 5 ist als Kompostierungskomplex entworfen, das die Gärbehälter 21 und der Mischer 22 der ersten organischen Materialkomponenten verbunden Transportsystem, umfassend nacheinander in Längsrichtung des 22 Förderers angeordnet, Mischer 23, Spender Kompostmischung und bedeutet Entladen und entladbare Masse Nivellierung. Verteiler Kompostmischung besteht aus Querförderband 24 gesammelt, nacheinander in einem Block in der Kassette 25 montiert zur Bewegung entlang der Führungen 26 und 27 jeweils in Bezug auf die Längs- und Querrichtung 21 Gärtanks. Bedeutet das Umladen und Nivellierung entladen Masse wird als ein Becher 33 Neigung gestaltet. Obere Trägeraufzug 28 ist schwenkbar mit dem Ende der letzten Kassette 25 Querförderer 24 verbunden, und das untere Lager 29 ist mit einer Seilkupplung mit einem manuellen Antrieb oder ein elektrisches reversiblen Winde 30 auf Rollen zur Bewegung verbunden ist, 27 entlang der Führungen angebracht sind.

Zur Verarbeitung von LIQUID BIOMÜLL funktioniert wie folgt

Von Hofdünger System Dünger Abfluss Luftfeuchtigkeit geht 93-98% auf dem Laufwerk 1, wo mit Hilfe von 2-Schleifmaschine Pumpe homogenisiert und diente in der Platte Separator 3 grobe Einschlüsse, die in flüssigen und festen Fraktionen zu trennen unterliegen. Danach wird der Feststoffanteil durch kontsentratoprovod 4 zu der Kompostierungseinheit 5 zugeführt, wo es die biologische Behandlung und stabilisiert auf die Hauptdünge Komponenten unterzogen wird. Wenn Feuchtigkeit Haupt kompostierbaren Anteil 65% übersteigt, zugegeben darin Sorptionsmittel (Sägemehl oder Torf), die die Feuchtigkeit auf ein Niveau zu reduzieren, ermöglicht es, bei der die Masse Atmungsaktivität vorgesehen ist. Die Flüssigkeitsströmungsanteil von 96-98% Feuchtigkeit Separators 3 ist mit dem anaeroben Filter 6 zugeführt, die der anaeroben Vergärung unterworfen wird. Überschüssige aktive Hefe setzt sich am Boden des anaeroben Filters 6 in kontsentratoprovod 4. Die Flüssigphase fließt gegeben ist, durch den anaeroben Abbau der organischen Substanz zu 90-95% nach einer Elektrokauterisation zweistufiger gereinigt 7 zu dem zentrifugalen Zyklonabscheider 8 zugeführt wird, und tritt dann in das elektroDekontaminations 9 in die mit Mikroflora Abfluss kombinierte Wirkung Elektroaktivierung und Ultraschallschwingungen ausgesetzt wird, begleitet von teilweise Trennung von Wasser auf Katalytische und Analyten, die die gewünschte bakterizide Wirkung und Entsalzung zur Verfügung stellt. Nicht lebensfähige Bakterienzellen werden aus dem Teil des Strömungsprozesses in Ultrafiltrationseinheit 10 getrennt und erhalten als Aufschlämmung in kontsentratoprovod 4. Die Feststofffraktion des Dungs Abfallabscheider 3 groben Einschlüssen anaerobe Filter 5, ein zweistufiger Elektrokauterisation 7, 8 und desilter zentrifugalen Ultrafiltrationseinheit 10 zu dem gemeinsamen kontsentratoprovod zugeführt wird 4, die von der Mischeinheit zugeführt wird, 5 ist ein Teil der Kompostierungs, in dem der Dickfraktion des verarbeiteten Abfalls in einem nicht verschmutzenden organischen Dünger Luftfeuchtigkeit über die Leitung 11 zur Wiederverwertung von nicht mehr als transformiert wird 65% gereinigtes Wasser und desinfiziert nach Ultrafiltrationseinheit 10 gesendet.

Wenn anaeroben Filter mit 6 führt den folgenden Prozess. Fermentierte Masse wird durch das Eingangsrohr im Gärbehälter 12 geliefert wird Biogas während des Prozesses der Fermentation hergestellt, die aus der Gaskappe 16 durch die Leitung 13 entfernt für den Einsatz von thermischen Anforderungen. Am Anfang des unteren Endes des Rohres 17 ist in der Wasserdichtungsfermentations getaucht Masse in dem Behälter 12 angeordnet, d.h. Wasserfalle 17 geschlossen und die Gaskappe 16 aus der Gaskammer 18 am oberen Ende des Behälters uneinig 12. Die resultierende Fermentations Biogas 16 von fest zugeordneten Vakuumpumpe in der Gaskammer 18 und der Gaskappe ansammelt. Als Ergebnis überschreitet der Druck in der Gaskammer 18 den Druck in der Gaskappe 16. Durch die Wirkung der Druckdifferenz auftretende Fermentationsrate in der Fermentationsmasse des Behälters 12 ab, und steigt in dem zentralen Rohr, durch das Fermentationsmassenstrom aus dem Behälter 12 in das Rohr 15 durch einen Spalt zwischen seinen das untere Ende und der Boden des Behälters 12 durch das Rohr und Wasserfalle 17 durch die Höhe der Fermentationsmasse in dem Fermentationstank 12 unter dem unteren Ende des Rohres Wasserdichtung 17 eine starke Ausrichtung der Druck in der Gaskammer 18 und der Gaskappe 16 und der Fermentationsmasse Absenken fließt unter Druck aus dem Zentralrohr 15 Fermentationstank 12 durch den Spalt zwischen dem unteren Ende des Rohres 15 und dem Boden des Behälters 12, der in dem Niederschlag zu Turbulenzen führt. die Gärung Rühren wird als Folge der Massenaustausch des Gärtanks 12 und dem Zentralrohr 15 durch den Spalt und Rohrwasserdichtung 17. Im Gärbehälter 12 Absenkung erfolgt zyklisch wiederholt durchgeführt, und das Niveau der Fermentationsmasse erhöhen, die zur gleichen Zeit ständig durch granulare Medien 20 Arbeits Assoziation von Mikroorganismen gefiltert, Füllen des ringförmigen Sieb Behälter 19, wodurch die Produktivität und Effizienz von Fermentationsprozessen erhöht wird. Der Niederschlag wird aus dem Fermentationstank 12 durch das Rohr 14 abgeleitet und tritt in 4 kontsentratoprovod.

Kompostierungseinheit 5 arbeitet wie folgt.

Die Ausgangskomponenten kompostierten Masse den Mischer 22, der Masse gleichmäßige Strömung und Mischen des fertigen Komposts liefert eingeben 23 auf dem Längsförderer und Querförderer 24 zu dem Fermentationstank 21. Sobald jeder von 21 Gärtanks mit Luft geladen, durch das Luftverteilungssystem geblasen (nicht gezeigt) in Set-Programm. Durch die Aktivität von thermophilen Mikroorganismen biothermische Prozess zum Tod von pathogenen Mikroorganismen, Würmern, Unkrautsamen und Humifizierung von organischen Stoffen führt zu entwickeln. Nach 5-3 Tagen der Prozess endet und Becherwerk entlädt die fertigen Kompost in der Zugmaschine oder durch Querförderband 24 und dem Längsförderer 23 bereit Masse der Verpackung Seite zugeführt wird. Becherwerk 28 wird entlang der Führungsschienen entlang des Fermenters bewegt und ist höhenverstellbar mit Hilfe der Winde 30, ist mit einem Seilkupplung 29.

FORDERUNGEN

1. Anlage zur Verarbeitung von flüssigen organischen Abfällen, in dem der Verlauf des Prozesses in Reihe miteinander verbunden mittels Flüssigkeitsverarbeitungsrohstofflagerung von Gülle, Strohhäcksler-Homogenisator separator groben Einschlüssen Transport die Ausbeute für die feste Fraktion davon mit dem Knoten Validierung kommuniziert und Geräte für die anaerobe Verdauung, Koagulation und Reinigung der flüssigen Fraktion rezykliert Wasser zu erzeugen, dadurch gekennzeichnet, daß sie eine elektro Dekontamination und Gesamt kontsentratoprovod umfasst, worin als Chopper-Homogenisator Pumpen chopper verwendet, wie Vorrichtungen für die anaerobe Verdauung und Koagulation anaerobe Filter und einem zweistufigen Elektrokoagulator und als Vorrichtungen für flüssige Fraktion zentrifugal desilter und Ultrafiltrationsanlage der Reinigung des elektro Dekontamination zwischen dem Fliehkraft Zyklonabscheider installiert und eine Ultrafiltrationseinheit, und gibt an die Feststofffraktion aus dem Abscheider von groben Einschlüssen, das Anaerobfilter, zweistufig Elektrokauterisation, Rotations desilter und Ultrafiltrations-Anlage der allgemeinen verbunden kontsentratoprovodom eine Kompostieranlage.

2. Leitung nach Anspruch 1, dadurch gekennzeichnet, daß die anaerobe Filter als Thermostatfermentationsbehälter aus einem inneren zentralen Rohr über das obere Ende des Gärtanks vorsteht, die mit einer Gaskappe kombiniert ist, und mit dem Gas durch eine Wasserdichtungshohlraum an der Oberseite des Fermentationstanks, und das untere Ende davon positioniert ist, gegenüber dem Boden des Fermentationsbehälters mit Spiel Turbulenz Schlamm zu gewährleisten und einen ringförmigen Gitterbehälter in den mittleren Teil des Gärungsbehälters um den inneren Kernrohr angeordnet ist und mit einem körnigen Förderkreise gefüllte Arbeits Mikroorganismen.

3. Leitung nach Anspruch 1, dadurch gekennzeichnet, daß der Kompostierungsanlage in der Form eines Komplexes ist ein Fermentationsbehälter umfasst und die ursprünglichen Komponenten des organischen Materials das Mischen durch ein Transportsystem verbunden ist, umfassend hintereinander angeordnete in Längsrichtung der Mischförderer, ein Verteiler der Kompostmischung, bestehend aus Querförderer Förderer nacheinander in Blöcke in einer Kassette montiert montiert sowohl in Bezug auf Fermentations Richtungen Behälter und mittels Entladen und Estrich entladbare als Becherwerk ausgebildet tilt Masse längs und quer entlang der Führung bewegbar ist, ist der obere Träger schwenkbar in den Querförderer zu dem Ende der letzten Patrone verbunden und das untere Lager ist mit einem Seil mit einer Bindungs ​​manuell oder elektrisch reversierbaren Antriebswinde auf Rollen zur Bewegung entlang der Führungen verbunden montiert.
