Erfindung
Russische Föderation Patent RU2163326

OFEN für die thermische Verarbeitung von Industrie- und Haushaltsabfällen

OFEN für die thermische Verarbeitung von Industrie- und Haushaltsabfällen

Name des Erfinders:. GK Orlow; Brawlers NI. Petrov YV. Ryabikhin NP. Manelis GB
Der Name des Patentinhabers: Open Joint Stock Company "Simple Machines Heavy Machinery Plant"
Korrespondenzanschrift: 144005, Region Moskau, Elektrostal, OAO "EZTM" Chef - Patent und der Abteilung Volshonku ZS - Lizenz.
Startdatum des Patents: 1997.07.28

Die Erfindung bezieht sich auf das Gebiet der thermischen Behandlung von Industrie- und Hausmüll und die wirksamsten kann zur Verbrennung von Altöl in den Ölfeldern verwendet werden. Der Ofen weist eine Welle auf der Seite ihres Boot montiert ist und im Inneren Vorrichtung entladen. Die Ladevorrichtung ist in einem Tunnel angebracht, um den Wagen Korb anzutreiben, wobei der Boden eine Reihe von Rollläden ist, während des Ofenladung offenbart, indem der Stellantrieb dreht. Im Tunnel gibt es eine Schachtel mit einem Klappdeckel Korb zum Download bereit. Warenkorb ist in die Mine durch ein Fenster eingespeist, geschlossen durch ein Ventil beim Laden und nach den Schieber zu laden. Die Ladevorrichtung ist mit einem Mechanismus versehen, die Abfälle in einem Korb zum Nivellieren, bestehend aus Racks und montiert auf dem Arm mit einem rotierenden Kamm, ausgestattet mit rotierenden Aktuatoren und Heben - Senken. Entladevorrichtung als Rost und das Rührwerk durch Rakes auf parallelen horizontalen Wellen mit einer gemeinsamen Schwenkantrieb montiert gebildet ausgelegt. EFFEKT: verbesserte Reinigung von Rauchgasen.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf das Gebiet der thermischen Behandlung von Industrie- und Hausmüll und die wirksamsten kann zur Verbrennung von Altöl in den Ölfeldern verwendet werden.

Derzeit sehr akute Umweltprobleme vor Verschmutzung. Abfall in den Ölfeldern werden in der Regel in einer Deponie in der Luft oder vergraben in der Erde verbrannt.

Bekannte Ofen A Brennstoffwärmebehandlung (siehe. Buch Shishakov NV Fundamentals of hot gazov.- Moskau-Leningrad 1948, S.. 38-40, Abb. 7), eine Welle Boot-Box umfasst, und eine Vorrichtung Entladen, bestehend aus zwei eine über den anderen Trichter voneinander durch einen Zwischenspeicher getrennt. Und ein Gasgenerator (siehe ebd., S. 224, Abb. 62) bekannt, dass die Welle enthält, und die Box geladen werden. Ladeboxen (ebd., Fig. 59, 60, 61, 62, 65), ein Gehäuse und Führung des Tragrings, Sattel, Kegel, den Deckel und den Hebel mit dem Gegengewicht. Kraftstoffverteilungsmuster in der Mine an einer anderen Position des Kegels in Abb.78 gegeben.

Nachteilig an den bekannten Lösungen ist, dass die Beladung von Kraftstoff durch konische Laden und das Feld durch einen Ventiltrichter Entladen zufällig, unebene Schicht auftritt. Als Ergebnis erfolgt die Verbrennung ungleichmßig durch den Ofendurchmesser Burnouts möglich, wobei es unmöglich ist, ein brennbares Gas zu erhalten.

Von den bekannten engsten technischen Wesen ist ein Ofen für die thermische Behandlung von Industrie- und Hausmüll, vor allem Ölabfälle aus dem Patent GB 1104378A, Cl. F 23 G 5/00, 1968.02.28 Mr.

Dieser Ofen weist eine Welle, eine Ladeeinrichtung und Entladevorrichtung innerhalb der Welle angeordnet und als Gitter und dem Rührwerk gestaltet Wellen mit horizontalen und parallelen Kämmen Abtriebswellen zu drehen. Der Schachtofen wird durch horizontale Rauchkanäle mit Rauchkammer und der Hilfsverbrennungskammer für die Verbrennung von Altöl imprägniert verbunden.

Der Nachteil dieses Ofens ist die Komplexität des Designs und einem großen Materialverbrauch, großen Platzbedarf und hoher Energieverbrauch.

Ein weiterer Nachteil des Ofens besteht darin, daß die Beladung des Ofens keine einheitliche Schicht nicht bereitstellen, da die Anwesenheit der rotierenden Wellen mit horizontaler Schichtung Kämme Gleichförmigkeit verschlechtert.

Nachteilig bei bekannten Öfen ist die Tatsache, dass organische Abfälle zu verbrennen, Öl getränkt, möglicherweise nur in der Hilfsverbrennungskammer.

Ferner wird, wenn ein bestimmter Abfallverbrennungsofen, trotz des Vorhandenseins von Rauch und Hilfskammern sind nicht vorgesehen, und die Fülle des Müllverbrennungs emittiert eine große Menge von Schadstoffen und Staub über Indikatoren internationalen sanitären Normen.

Die Aufgabe der vorliegenden Erfindung, einen Ofen für die Wärmebehandlung von kommunalen und industriellen Abfällen zur Verfügung zu stellen, um ein heißes Gas für den häuslichen und industriellen Einsatz mit ökologischen Reinheit der Abgase durch das Verbrennen der gleichmäßigen Verteilung von brennbarem Abfall aufgrund kommen zu erhalten, über den Querschnitt und ihre vollständige Verbrennung während des Ladens.

Die gestellte Aufgabe wird dadurch in dem Ofen zur Wärmebehandlung von industriellen und häuslichen Abfällen erreicht, hauptsächlich Ölabfälle Mine Ladevorrichtung enthält, und die Vorrichtung im Inneren der Welle angeordnet Entladen und ausgeführt als Rost und Rührwerk, parallelen Wellen ein Rotationsantrieb gemäß der Erfindung, eine Ladeeinrichtung mit einem Mechanismus Nivellierungs vorgesehen, auf der Seite der Welle angebracht und wird als in den Tunnel Antriebswagen mit einem Korb mit ihm verbunden montiert ausgelegt, einen gemeinsamen Drehantrieb, eine Anzahl von Sacklöchern für den Durchgang von Gas in den Tunnel der Boden, die auf horizontalen Wellen angebracht ist, aufweist, bereitgestellt Box mit Klappdeckel für den Korb in der Wellenseite Laden hält schließen Passage Boot-Fenster Korb für während des Beladens Ventil, das vorgesehen ist, und nach dem Download zu schließen - Tor, Mechanismus Nivellierung durch die Zahnstange vorgesehen ist und darauf montierten einen Arm mit einem rotierenden Kamm ausgestattet mit einer Antriebsdrehung und Heben - Senken und Rost haymaker und Entladevorrichtung gebildet Kämme montiert auf parallelen Wellen einen gemeinsamen Drehantrieb.

Diese Konstruktion ermöglicht die Verteilung Ausführung gleichmäßig über den Querschnitt des Ofens Abfall beim Start verbrannt, und eine gleichmäßige Verteilung über den Querschnitt der Mine entladen Asche, Schlacke, Kies, usw. Dies sorgt für eine effektive Verbrennung von Ölabfällen, ohne Burnouts, was zu einer unvollständigen Verbrennung und schädlicher Verunreinigungen in den Vergasungsprodukten. Constant Ebene "a" (Fig. 1) Hochtemperaturverbrennungszone im Ofen Schlamm ohne Burn-out stellt die Vergasung Brenngas zu erhalten, die ökologische Sauberkeit ist durch die Verbrennung von Rauchgas zu verlassen, und die dann für den häuslichen und industriellen Gebrauch verwendet.

Um zu klären, unter die Erfindung ist ein spezifisches Beispiel der Erfindung unter Bezugnahme auf die beigefügten Zeichnungen beschrieben, in denen:

OFEN für die thermische Verarbeitung von Industrie- und Haushaltsabfällen

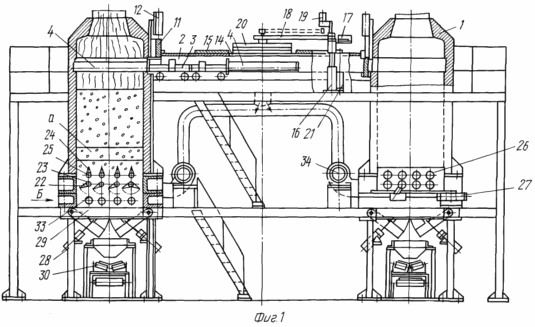

Fig. 1 zeigt eine allgemeine Ansicht des Ofens zur thermischen Behandlung von industriellem
und Siedlungsabfälle (zwei Öfen).

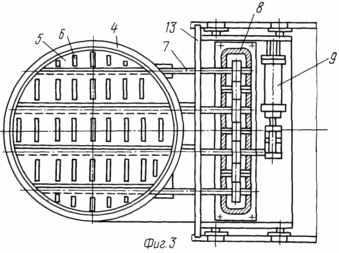

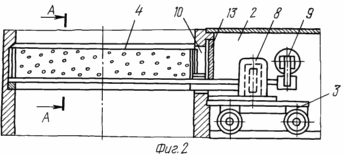

Fig. 2 - Ladevorrichtung im Schnitt; Fig. 3 - eine Zuführung, eine Draufsicht.

Fig. 4 - A-A Schnittansicht in Fig. 2; Fig. 5 - Die Ansicht der Fig. 1.

Öfen für die thermische Verarbeitung von Industrie- und Haushaltsabfälle, vor allem Öl Abfall enthält eine Welle 1, eine Be- und Entladeeinrichtung. Die Ladevorrichtung weist seitlich montierten auf der Welle 1, einen Tunnel 2 auf welcher bewegt den Antriebsschlitten 3 mit einem Korb daran befestigten Korb 4. Der Boden 4 ist eine Reihe von Sackbohrungen 5 mit einem Gasdurchgang 6 auf parallelen Wellen angebracht 7 verbunden über ein Getriebe 8 Drehen des Fensters 10 für den Durchgang des Korbs 4 verschließbare über Tunnel 2 montiert auf einem Vertikalschlitten 11 mit dem Antrieb 12 nach der Freigabe des Korbs einer gemeinsamen Antriebswelle 9. die eine Seite 4 der Antriebswelle 1 auf dem Wagen 3 ein Ventil 13 zum Schließen des Fensters 10 hält, die Mine zum Zeitpunkt der Belastung von Abfällen. Der Tunnel 2 ist ein Fenster 14 mit einem Klappdeckel 15 zum Laden des Abfalls den Warenkorb zur Verfügung gestellt 4. Die Ladevorrichtung ist zur Nivellierung der Abfall in den Korb mit einem Mechanismus versehen 4. Es wird als Set in der Nähe des Tunnels 2 Rack 16 ausgebildet, die auf dem Drehantrieb 17, einem Arm 18 montiert dreht die Antriebskamm 19 20. die Halterung 18 weist einen Hub-Senk-Aktuator 21 die Asche, Schlacke, Kies auf Verbrennung, wie nefteshlema, innerhalb der Welle verbleibenden zu entladen 1 wird am unteren Entladen Gerät installiert ist. Es wird als Rost ausgeführt durch die Kämme 22 auf parallelen Wellen 23 montiert gebildet und das Rührwerk durch den Kämmen 24 25 angebracht auf parallelen Wellen oberhalb der Welle 23. Die Wellen 23 und 25 über ein Untersetzungsgetriebe 26 mit der Antriebsdreh verbunden angeordnet 27 gebildet Ash Schlacken und Kies von der Welle 1 mit Hilfe von zwei Dropdown-Feld auf dem 28 Stellantrieb entfernt Palette 29 auf dem Förderer 30. die Luftzufuhr in die Welle 1 der Verbrennungsprozess aufrechtzuerhalten 31 durch den Ventilator durchgeführt wird, wird die elektrische Heizvorrichtung 32 (TEN) und der Rohrleitung 33. das Gas in den Tunnel undicht 2, wenn die Welle 1 Laden, der Lüfter 34 angesaugt und wieder in die Grube eingespeist. Zur einfachen Bedienung können die beiden Wellen 1 verwendet werden, 2-Tunnel zwischen ihnen in dem Tunnel 2 vermischt zwei Antriebs Drehgestell 3 mit 4 Körben befindet, arbeiten abwechselnd.

OFEN funktioniert wie folgt

Ölschlamm, bestehend aus einer Mischung aus Öl, Sand, Ton, Stein und Holz-Chips, der Förderer (nicht dargestellt) geladen wird in den Korb Ladevorrichtung 4 durch das Fenster 14 des Tunnels 2. Die Abdeckungen 15 vorgezurückgelehnten. Nach dem Laden dreht den Korb 4 Öl Estrichmasse Armmechanismus 18 den Antrieb 17, so dass der Kamm über 20 Korb 4. Als nächstes gegründet wurde, schalten Sie die Drehung des Kammantriebsstellglied 20 und untere Halterung 18 und 21 lose Ölschlamm-Aufstrich mit Kamm rotierenden 20 gleichmäßig über den gesamten Durchmesser des Korbes 4. Danach werden 18 die Halterung eine Ladeposition gegeben ist, die Drehung des Kammes 20 wird ausgeschaltet, 14 der Fensterdeckel 2-Tunnel schließt 15. Dann wird der Verschiebeantrieb eingeschaltet des Wagens (nicht gezeigt) 3. gleichzeitig aktiviert Aktuator 12 und Gate 11 öffnet Fenster 10 in der Welle 1 Via offene Fenster 10 Korb 4 Abzweig 1. die Welle 1 Box 10, während, um zu vermeiden, in den Tunnel 2 13 Austritt von Gas montiert mit einem Ventil dicht verschlossen auf der Achse der Welle installiert auf dem Schlitten 3. der Antrieb 9 parallelen Wellen 7 und schalten Sie dann den Verschluss 4 von 5 Körbe offenbart. Alle Ölschlamm wird aus dem Korb mit 4 gleichmäßig über den gesamten Durchmesser der Welle ausgetragen. Constant Level "und" Brennen Schlamm in einem Ofen ohne Burnouts ist eine Voraussetzung für einen stabilen Betrieb des Ofens und ein brennbares Gas erzeugen.

Danach wird aus dem Korb 4 in der Welle ein Teil des Ölschlamm entladen 1, den Verschluss 5 des Boden des Korbes 4 mit der Rückwärtsdrehung Antrieb 8 wieder in seine ursprüngliche horizontale Position, schalten Sie die Antriebsbewegung des Schlittens 3, Korb 4 Stationen unter dem Fenster 14 und belastet den nächsten Teil von Ölschlamm und dann wird der Vorgang wiederholt. Gatter 11 zu diesem Zeitpunkt das Fenster 10 in der Welle 1 zu schließen, so dass das Gas nicht durch sie hindurchgeht aus dem Tunnel 2.

Zum Entladen Asche, Schlacken usw. inklusive Drehantrieb 27 parallel 23 und 25 Entladevorrichtung zu den Wellen und den Kamm 22 des Rostes und der Kamm 24 Rührwerk durch ein Untersetzungsgetriebe 26 gedreht werden, wobei Asche, Schlacke Steine ​​und Kies nach der Verbrennung verbleibenden nicht gleichmäßig durch die Schlitze zwischen den Wellen 23 und 25 auf Paletten, Kisten 29. das Rührwerk 24 Combs es möglich macht nicht die Schlacke und Kies zu hängen. Dann wird mit Hilfe des Antriebs 28, Kistenpaletten 29 werden geöffnet, und die Asche, Schlacken, Steinen und Kies werden auf den Förderer 30 entladen.

Wenn zwei Öfen, während der Ölschlamm aus einem Korb in den Ofen entladen, Schlamm der zweiten belasteten Korb Öl in einen anderen Ofen.

Die vorgeschlagene thermische Verarbeitung Ofen für Industrie- und Haushaltsabfällen im Vergleich zu bekannten ermöglicht ein brennbares Gas zu erhalten, das verbrannt wird dann auf eine Rauchgasreiniger zu bilden, die Wärme für den häuslichen und industriellen Bedarf verwendet wird.

Die vorgeschlagene Lösung wird die ökologische Situation in der Entsorgung von Industrieabfällen zu verbessern.

FORDERUNGEN

Ofen zur Wärmebehandlung von industriellen und häuslichen Abfällen, vor allem Ölabfälle Mine Ladevorrichtung enthält, und die Vorrichtung im Inneren der Welle angeordnet Entladen und ausgeführt als Rost und Rührwerk, parallelen Wellen ein Rotationsantrieb, dadurch gekennzeichnet, dass die Ladevorrichtung mit einem Mechanismus zur Nivellierung vorgesehen ist, an der Seite der Welle und wird als in den Tunnel Antriebswagen mit einem Korb mit ihm verbunden montiert ausgelegt, dessen Boden auf horizontalen Wellen angebracht ist, einen gemeinsamen Drehantrieb, eine Anzahl von Sacklöchern für den Durchtritt von Gas in dem Tunnelfenster aufweist, mit einem Klappdeckel zum Laden vorgesehen Korb in der Wellenseite hält das Fenster für den Durchgang des Korbes beim Booten zum schließen während des Beladens Ventil, das vorgesehen ist, und nach dem Download zu schließen - Tor, Verlaufsmechanismus durch die Zahnstange vorgesehen ist und darauf montierten einen Arm mit einem rotierenden Kamm mit rotierenden Aktuatoren und Hebe - Senken und Rost haymaker und Entladevorrichtung gebildet Kämme auf parallelen Wellen angebracht, um einen gemeinsamen Drehantrieb.

Druckversion
Erscheinungsdatum 19.02.2007gg
