Erfindung
Russische Föderation Patent RU2187759

OFEN FÜR FESTE Müllverbrennung

OFEN FÜR FESTE Müllverbrennung

Name des Erfinders:. Toroschin IV; Chebotarev V.
Der Name des Patentinhabers: Federal GUP "Siberian Chemical Combine"
Korrespondenzanschrift: 636000, Tomsk, Sewersk, Sibirische Chemische Kombinat NIKI.
Startdatum des Patents: 2000.09.27

Die Erfindung betrifft eine Vorrichtung für die thermische Zersetzung und Verbrennung von geringen Mengen an stückigen festen Industrieabfällen mit wertvollen Komponenten und kann in der chemischen, radiochemische und andere verwendet werden. Industries. Der Ofen besteht aus einem Gehäuse mit einer Wärmeisolierung, in denen es Heizungen und das bewegliche Gitter in Form eines Satzes von Gitterkörben Gegen hergestellt ist auf dem Rad Zähne, drehbare Antriebswelle schwenkbar gelagert ist und mit einem Ofenkörper installiert ihre tipping Mechanismen sind als Schiebe Schübe, Stangen und Achsen. Der Ofen ist mit einer zusätzlichen Aschkasten valvular Rost, der mit einem Mechanismus für das Management und die Lieferung von Heißluftdüsen ausgestattet ist, hat es Anschlüsse für Eingangs Abfall, Lufteinlass und Auslass der restlichen Verbrennungsprodukte. Das technische Ergebnis: vollere und intensivere Verbrennung des Abfalls, wie mehrere Zettwenden zur Verfügung gestellt und Weitergabe durch eine Zone erhitzte Gasstrom, der den Wirkungsgrad des Ofens erheblich verbessern kann.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft eine Vorrichtung für die thermische Zersetzung und Verbrennung von geringen Mengen an stückigen festen Industrieabfällen mit wertvollen Komponenten und kann in der chemischen, radiochemische und andere Industrien verwendet werden.

Eine Vorrichtung für die Verbrennung von teilchenförmigem Brennstoff (AS USSR N 1.087.088, F 23 N 9/02, 1980 YG), umfassend ein Gehäuse, das die Rost aufnimmt als horizontale Trommel ausgebildet ist, Lager auf der Welle montiert ist und mit einem gekoppelten einen Drehmechanismus. Stückigen Brennstoff durch den Trichter auf eine rotierende Trommel eingespeist, bestehend aus dicht benachbarten rohrförmigen Elemente an äußeren Abschnitten von denen Öffnungen für die Luftzufuhr sind. Die Verbrennungsgase werden ausgegeben durch das Rohr, und die Schlacke während der Drehung der Trommel fällt in den Aschenkasten.

In dieser Vorrichtung Brennkammer Verweilzeit verbrannt Stücke begrenzter Geschwindigkeit der Trommel, verwendet er nur einen Teil der Seitenfläche, die zu einer unvollständigen Verbrennung führt.

Eine Vorrichtung für die Abfallverbrennung (AS USSR N 1135968, F 23 G 5/00, 1980) als Prototyp genommen.

Die Vorrichtung umfasst ein Gehäuse, das die Rostasche Pfanne Ring, Heizung, Rohre für die Eingabe Abfallzufuhr und Abluftverbrennungsprodukte beherbergt. Rostes ist als Konus ausgebildet, aus einem Ring besteht förmigen Schlitze dazwischen zu bilden und durch die Antriebswelle gedreht wird. Das Heizgerät ist in Form von Brennstoffdüsen oberhalb des Rostes angeordnet ist.

In dieser Anordnung kommt der Abfall aus dem Trichter auf den Rost und unter dem Einfluss von Hochtemperatur-Strömungs verbrannter Luft durch die Schlitze in dem Rost eintritt. Die Verjüngung des Rostes in Abhängigkeit von der gewünschten Vollständigkeit der Verbrennung ausgewählt, Verweilzeit durch sie zu verschwenden. in den Schornstein - Die Asche wird über den Aschekasten und Verbrennungsgase durch das Rohr entfernt.

Diese Anordnung effektiv genug, vor allem, wenn sie in Größe und Zusammensetzung der Abfälle heterogenen Brennen erfordern eine vollständigere Verbrennung Rost unterschiedlicher Verjüngung zu verwenden.

Das Ziel der Erfindung ist es, eine Ofenkonstruktion zu schaffen, die vollständigste Verbrennung und Nachverbrennung als gleichmäßige und ungleichmäßige in Größe und Zusammensetzung der Feststoffabfällen bereitstellt.

Das Ziel wird dadurch erreicht, daß der Ofen mit einem Gehäuse mit einer Wärmeisolierung aufweist, die die Heizung und den beweglichen Rost beherbergt, als eine Reihe von Gitterkörben ausgelegt Gegengewicht an der Radzähne schwenkbar angebracht, die sich drehende Antriebswelle und mit in dem Ofenkörper in Wechselwirkung etabliert ihre tipping Mechanismen, gemacht in Form von versenkbaren Anschläge, Stangen und Achsen wird der Ofen mit einem zusätzlichen Aschkasten valvular Rost mit einem Mechanismus für das Management und die Lieferung von Heißluftdüsen ausgestattet, hat es Anschlüsse für Eingangs Abfall, Lufteinlass und Auslass der restlichen Verbrennungsprodukte.

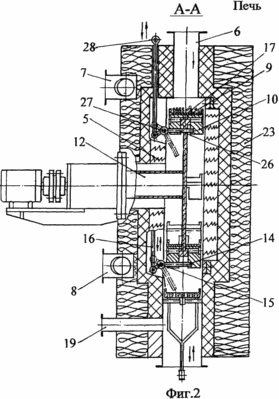

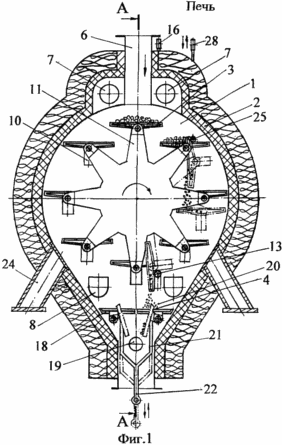

Die Ofenkonstruktion ist in Figur 1 (im Querschnitt), Figur 2 angegebenen Schnitt A-A in Figur 1 gezeigt.

OFEN FÜR FESTE Müllverbrennung OFEN FÜR FESTE Müllverbrennung

Die strichpunktierte (Zweipunkt) Linien stellen die Zwischenposition der Körbe in den Momenten ihrer Wechselwirkung mit Tipping-Mechanismen.

Der Ofen besteht aus einem Gehäuse 1 mit einer Isolierung 2, die den Feuerrost 3, Aschekasten 4, die elektrische Heizungen 5, Hülse für die Beladung Abfall beherbergt 6, Düsen für die Zufuhr von Luft 7 Röhren Entnahme von gasförmigen Produkten der Verbrennung 8. Rosts 3 ist als ein Satz von Gitterkorb 9 gebildet von denen jede mit einem Gegengewicht 10 versehen ist schwenkbar an dem Rad 11 Zähne befestigt ist, auf der Antriebswelle 12 angeordnet und die Interaktion mit einem Gehäuse 1 auf dem Aschewannenboden 4 Kippmechanismus 13 9 Körbe als Anschlag 14 aus, die Welle 15 und die Stange 16 in den Korb 9 sind durch~~POS=TRUNC 17 für den durch~~POS=TRUNC von Luft. Das Hotel liegt an der Unterseite des Gehäuses 1 ist mit 4 zusätzlichen Aschkasten valvular Rost 18 und das Rohr 19 für die Zufuhr von frischer Heißluft, insgesamt 20 Nachverbrennungskammer bildet, und das Gitter 18 ist mit einem Mechanismus für die Steuerung 21 über den Schub 22 vorgesehen.

Außerhalb des Ofenkörpers mit einem Wärmeisolationsmantel 23 vorgesehen, um die Unterstützung zu installieren sind Ofen 24. Die Verbrennung von festen Abfällen intensiveres Mischen erfordern und im oberen Teil des Gehäuses 1 ist integriert mit mindestens einem Kippmechanismus 9 Körbe 25, Rühren einer gleitenden Anschlag, bestehend 26, die Welle 27 und Stangen 28, die an eine andere alternative Verschütten von Materialien aus einem Korb zur Verfügung stellt.

OFEN funktioniert wie folgt

Feste klumpig Abfall durch den Spender (nicht dargestellt) von den oberen Abschnitten 9 des Korbes in dem Rost 3 geladen, die mit einer langsamen gedreht wird (0,5-1 Vol. / Min) Zahnrad 11 abwechselnd gebracht unter Düse Lade 6. Heruntergeladene Abfälle werden getrocknet und calciniert mit mit der elektrischen Heizung 5, während die Verbrennungszone durch 7 der erwärmten Luftleitung zu versorgen. Die Umsetzung des Rosts 3 in Form von beweglichen Gitterkörbe 9 mit einem Gegengewicht 10 ermöglicht kontinuierlich den Abfall in der Verbrennungszone bewegen und mischen in die gewünschte brennen. Die Luft, die durch den Spalt 17 Roste 3 dringt die Abfallschicht lockert sie, eine brennende brennbare Komponenten enthält. Das Entladen der Asche aus dem Korb 9 ausgeführt durch Kippmechanismus 13 durch den Anschlag 14 auf der Achse 15 mittels Stangen liegt 16 erstreckt, und den Korb, berühren Sie das Gegengewicht 10 ein Anschlag 14 wird langsam gedreht, Asche und Schlacken gegossen in die Aschewanne 4, ausgestattet mit einem Klapp-Rost 18 bar, unter dem durch das Rohr 19 zugeführt, die Frischluft erwärmt wird, um ihre Nachverbrennung beiträgt. Aschen und Schlacken periodisch in einen Behälter abgeführt (nicht gezeigt) können zur weiteren Verarbeitung geleitet werden, wie beispielsweise wertvolle Komponenten zu gewinnen. Das Entladen erfolgt die Asche mit Rost valvular Steuermechanismus 21, 18 durch Bewegen Abwärtsschub 22. Die gasförmigen Verbrennungsprodukte eliminiert werden durch die Düsen 8 Wäschern. Intensive Zettwenden Abfall wird eine obere Kippmechanismus 25 durchgeführt, wodurch der Korb 9 während ihrer Interaktion mit dem Fokus gedreht werden 26, 28. Die bewegliche Stange unverbrannter Abfall nacheinander von stromaufwärts nach unten auf den Korb, und die Abfallströme geblasen gründlich erwärmte Luft gegossen, die dazu beiträgt, ihre intensivere Verbrennung.

Wenn für die Verbrennung fester Abfälle, die vorgeschlagene Konstruktion des Ofens verwendet, wird besser durchgeführt und eine intensivere Verbrennung des Abfalls, wie mehrere Zettwenden zur Verfügung gestellt und Weitergabe durch eine Zone erhitzte Gasstrom, der den Wirkungsgrad des Ofens erheblich verbessern kann.

FORDERUNGEN

1. Ein Ofen für feste Abfälle verbrennen einem Gehäuse, das eine rotierende Antriebswelle des Rostes hat, und die Heizungsdüsen Aschkasten die Abfälle zur Eingabe, den Lufteinlass und Auslass von Gas- und Partikelverbrennungsprodukte, dadurch gekennzeichnet, daß der Rost als eine Reihe von so konfiguriert ist, Gitterkörbe Gegengewicht auf dem Zahnrad schwenkbar gelagerten, auf der Antriebswelle angeordnet und in dem Körper der Ofen Kippmechanismen mit dem etablierten interagieren, und die Aschenwanne valvular Rostes angeordnet.

2. Ofen nach Anspruch. 1, dadurch gekennzeichnet, dass jeder Kippmechanismus in Form von Körben Kombination drehbare Anlage und Traktion ist Achsen.

3. Ofen nach Anspruch 1, dadurch gekennzeichnet, dass der Rost mit Klappensteuerungsmechanismus versehen ist es der Achsen und Verbindungen besteht.

4. Ofen nach Anspruch 1, dadurch gekennzeichnet, dass die sekundäre Verbrennungskammer mit Rohrfrischluftzufuhr unter Flügelrost ausgestattet ist.

Druckversion
Erscheinungsdatum 19.02.2007gg
