Russische Föderation Patent RU2282788

INSTALLATION Entschärfung und ABFALL zerstören

Name des Erfinders: Alexander Novikov (RU); Koryukov Mikhail (RU); Arkady V. Melnikov (RU); Baht Vladislav V. (RU); Schtschukin, Dmitry E. (RU)
Der Name des Patentinhabers: Gesellschaft mit beschränkter Haftung "ITLAN" (RU)
Korrespondenzanschrift: 152903, Region Jaroslawl, Rybinsk, st .. Chkalov, 89, komn.224, NGO VOIR
Startdatum des Patents: 2004.12.27

Die Erfindung bezieht sich auf das Gebiet der Verarbeitung von festen Abfällen, industrielle, medizinische und andere Abfälle und kann in der nationalen wirtschaftlichen Komplex mit der Neutralisierung und Beseitigung von Abfällen verwendet werden. Das technische Ergebnis der Erfindung ist es, eine Maschine der Zerstörung und Entsorgung von festen Abfällen zu schaffen, die eine hohe Zuverlässigkeit und Effizienz der Arbeit hat. Installation Neutralisation und Entsorgung von festen Abfällen umfasst eine Ladevorrichtung mit der Vergasungskammer Austrittsöffnungen Pyrolysegas, in dem Gehäuse installiert die Pyrolyse Siebzone zu definieren Gas zur Verbrennung zu liefern und zu einem externen Verbraucherkammer Nachbrennkammer, wobei die Vorrichtung die Entfernung von gasförmigen Verbrennungsprodukten. Teil Kameras Verbrennung des Pyrolysegases zu vervollständigen angeordnet, ein weiterer Teil der Verbrennungskammer - aus der Verbrennung von Pyrolysegas zu erwerben und Vergasungsmittel in dem Gehäuse angeordnet, um die Vergasungsmittel in die Vergasungskammer zuzuführen. Das Gerät ist mit Deflektoren in der Nachbrennkammer angeordnet ausgestattet und sind als flache Streifen Abdeckung auf der Helix Vergasungskammer aufgebaut. Kameras Pyrolysegas Verbrennung bei einem Neigungswinkel der Schraubenlinien Deflektoren so eingestellt, daß die sich ergebende Ausgang der Verbrennungskammer Hochgeschwindigkeitsströmung von Verbrennungsprodukten, die durch die spiralförmigen Oberflächen der Ablenkplatten und Bewegen entlang des Kanals gebildeten Kanäle ein, die Außenfläche der Vergasungskammer zu waschen, die meiste Wärme Passieren Energie.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf das Gebiet der Verarbeitung von festen Abfällen, industrielle, medizinische und andere Abfälle und kann während der Neutralisation und Beseitigung von Abfällen in der Volkswirtschaft eingesetzt werden.

Die bekannte Anlage Neutralisation und Entsorgung von festen Abfällen, umfassend die Vergasungskammer mit Öffnungen zum Regulieren sauerstoffhaltigen Vergasungsmittel, und die Öffnungen für den Abzug der gasförmigen Produkte in der Nachverbrennungskammer, einer Nachverbrennungskammer mit Öffnungen für Sekundärluft einzuführen, wobei die Vergasungskammer Teil daß sein Abschnitt , in dem die Vergasungszone in der Nachverbrennungskammer eingetaucht (siehe. IPC F 23 G 5/00 Beschreibung der Erfindung Patent der russischen Föderation № 2089786, opubl.1997.09.10).

Bekannte und Neutralisierung und Entsorgung von festen Abfällen Einbau eines Ofens , umfassend Abhitzedampferzeuger die Vergasungskammer in die Trocknungszone und Vergasung mit Einlässen zum Eingeben von sauerstoffhaltigen Vergasungsmittel und Auslässe für den Abzug der gasförmigen Produkte in der Nachverbrennungskammer, einer Nachbrennkammer mit Öffnungen für Sekundärluftsteuergerät Einführung Strömungsrate des Vergasungsmittels und Sekundärluft, wobei eine Öffnung eines sauerstoffhaltigen Vergasungsmittel in die Vergasungszone in die Trocknungszone befindet, sowohl zum Einführen und Austrittsöffnungen für Gase der Nachbrennkammer in der Vergasungszone eintritt (vgl. IPC F 23 G 5/00 Beschreibung das Patent der russischen Föderation № 2089787, opubl.1997.09.10).

Die Nachteile des Standes der Technik sind:

- Geringe Zuverlässigkeit und Effizienz durch einen Absturz von verwertbaren Abfällen im oberen Teil der Vergasungskammer, verbunden mit dem Harz Trennung von dem Abfall, wenn Pyrolysegas erhitzt vom Boden des Vergasungs und Abscheidungskammer des relativ kühlen oberen Teil der Kammerwand steigt ein und Kokereiströmungsteil Rohre, durch die Pyrolysegas strömt;

- Eine komplexe Struktur, aufgrund des Vorhandenseins von zusätzlichen Stromverbraucher für das Vergasungsmittel.

Die am nächsten an der beanspruchten Erfindung ist die Installation von Entsorgung und Vernichtung von festen Abfällen das Boot - Gerät enthält, wobei die Vergasungskammer mit Öffnungen O Gase, Nachbrenner, Aufnahmebehälter Abfall, Geräte Entfernung von gasförmigen Nebenprodukten, Brennkammer, ein Teil davon in dem unteren Teil der Nachverbrennung befindet sich tangential Kamera die Außenfläche des Arbeitsraumes Kammer und ein anderer Teil der Verbrennungskammer in dem unteren Teil der Kammer der Vergasungs radial in Richtung der Mitte der Kammer angeordnet und mit den Öffnungen O gasförmiger Produkte Kamera Vergasung, der untere Teil in dem Gehäuse angeordnet ist, um einen ringförmigen Raum zu dem inneren Volumen der Kammer der Vergasungs verbunden zu bilden, und mit Löchern Abzug der gasförmigen Produkte (siehe. IPC F 23 g 5/027, 5/14 Beschreibung der Erfindung Patent der russischen Föderation № 2201552, publ. 27.03.2003 Stadt).

Die Nachteile der bekannten Vorrichtung sind:

- Geringe Zuverlässigkeit durch:

- Tangentiale Anordnung der Brennkammern in dem Boden der Nachbrennkammer, welche Inhaltsstoffe Temperaturvergasungskammer Höhe gebildet ist, der zu einer ungleichmäßigen Erwärmung der Abfälle führt zu behandelnden Patienten;

- Am Boden der Kammer radial in Richtung der Mitte der Verbrennungskammern Vergasungs, auf dem der Heizpunkt, die Konzentration von Wärmeenergie und als Folge zu einer Abnahme der Intensität des Vergasungsprozesses für diese zusätzliche Strömung des Pyrolysegases erforderlich ist.

- Geringe Einbauleistung durch Verstopfen von Glühlampen Massen nicht das recycelte Ausgangskanal Abfallpyrolyse Gas in den Ringraum, der in der Strömungskanalquerschnitt führt zu einer Abnahme, führen die Akkumulation von Pyrolysegas in der Vergasungskammer und die Unmöglichkeit ihres Eingangs zu Herstellungsschritte, die die erzwungene Extraktion von Pyrolysegas erfordert aus die Vergasungskammer.

Das technische Ergebnis der Erfindung ist es, eine Maschine der Zerstörung und Entsorgung von festen Abfällen zu schaffen, die eine hohe Zuverlässigkeit und Effizienz der Arbeit hat.

Wesen der technischen Lösung ist , dass die Installation der Neutralisation und Entsorgung von festen Abfällen, eine Ladevorrichtung, die Vergasungskammer mit Öffnungen O Pyrolysegas, in dem Gehäuse installiert wobei Pyrolysegas Probenahme zu definieren Bereiche um es in die Verbrennungskammer zu liefern und an den externen Verbraucher Nachbrenner , wobei die Vorrichtung Entfernung von gasförmigen Verbrennungsprodukten und eine teil~~POS=TRUNC wird die Verbrennung des Pyrolysegases, ein anderer Teil der Brennkammer zu vervollständigen angeordnet - aus der Verbrennung des Pyrolysegases des Vergasungsmittel und in das Gehäuse zu erwerben, um das Vergasungsmittel in die Vergasungskammer zuzuführen ist mit Deflektoren versehen angeordnet Nachbrenner und sind als flache Streifen Abdeckung auf der Helix Vergasungskammer, Pyrolysegas Verbrennungskammer bei einem Neigungswinkel der Schraubenlinien Leitbleche angebracht konstruiert, so dass die sich ergebende Ausgangs Brennkammer Hochgeschwindigkeitsströmung von Verbrennungsprodukten in die durch Schraubenflächen von Leitblechen gebildeten Kanäle eintreten und entlang des Kanals bewegt, wasche die Außenfläche der Vergasungskammer, die meisten der thermischen Energie übergeben.

Die beanspruchte Erfindung unterscheidet sich von dem Prototyp in wesentlichen Merkmalen:

- Das Gerät ist mit Lüftungsöffnungen ausgestattet;

- Baffles in der sekundären Verbrennungskammer angeordnet ist;

- Schotts sind als flache Bänder ausgebildet sind;

- Deflektoren umfassen eine Schraubenlinie Vergasungskammer;

- Pyrolysegas Verbrennungskammer unter einem Neigungswinkel der Schraubenlinien Deflektoren so eingestellt, daß die sich ergebende Ausgang der Verbrennungskammer Hochgeschwindigkeitsströmung von Verbrennungsprodukten, die durch die spiralförmigen Oberflächen der Ablenkplatten und Bewegen entlang des Kanals gebildeten Kanäle ein, die Außenfläche der Vergasungskammer zu waschen, ist es das Beste Passieren Hitze.

Folglich trifft die vorgeschlagene Erfindung das Kriterium der "Neuheit".

Einführung in die Konstruktion der Einbau von Leitblechen in der Nachbrennkammer angeordnet wird Wärme gleichmäßig Verbrennungskammern auf der gesamten Oberfläche der Vergasungskammer leiten und so die thermische Wirkung auf die Wertstoffe verbessern sind in den Bereichen der Trocknung Pyrolysegas und Vergasungszone erhalten.

Ausführung von Leitblechen in Form von Flachbändern Vergasungskammer die Helix Belag auf die Oberfläche der Wärmebehandlung zu erhöhen und sie auf der gesamten Außenfläche der Vergasungskammer verteilt, die eine gleichmäßige Verteilung des Temperaturfeldes in der Vergasungskammer Höhe, gleichmäßige Erwärmung der Trocknungszone sicherstellen, die Herstellung von Pyrolysegas und Vergasungs , wodurch die Effizienz der Prozesse Erhöhung innerhalb der Vergasungskammer und der Betrieb der gesamten Einheit auftritt.

Installation Kameras Verbrennung von Pyrolysegas in einem Neigungswinkel der Schraubenlinien Leitbleche so ausgebildet ist, dass sie am Ausgang der Verbrennungskammer Hochgeschwindigkeitsströmung von Verbrennungsprodukten bilden geben die Kanäle durch die spiralförmigen Oberflächen der Ablenkplatten und Bewegen entlang des Kanals ausgebildet ist, wasche die Außenfläche der Vergasungskammer, vorbei an den meisten Wärme, so dass somit eine Hochtemperatur-Wärmestrom und in das Innere des Gehäuses leiten, die Drehbewegung von recycelten heißen Masse-Produkte erzeugt, die in diesem Bereich eine gleichmäßige Erwärmung der gesamten Masse des Produkts fördert, den Vergasungsprozess verstärkt, um die Zuverlässigkeit und Effizienz der Anlage erhöhen.

Die vorgeschlagene technische Lösung, alle Funktionen sind miteinander verknüpft und in Kombination mit anderen Elementen ermöglichen ein neues technisches Ergebnis zu erhalten ist: die Zuverlässigkeit und Effizienz zu verbessern.

Daher trifft die beanspruchte Erfindung das Kriterium der "erfinderischen Tätigkeit".

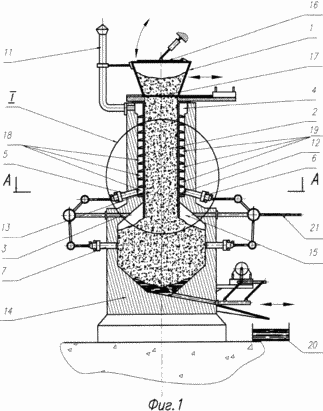

Die Erfindung wird durch Zeichnungen dargestellt, wobei 1 Figur eine allgemeine Darstellung der Vorrichtung im Schnitt zeigt; Abbildung 2 - das Element I; Abbildung 3 - Abschnitt A - A.

Installation Neutralisation und Entsorgung von festen Abfällen umfasst eine Ladevorrichtung 1, die die Vergasungskammer 2 mit Löchern 3 O Pyrolysegas Nachbrennkammer 4, Verbrennungskammer 5, 6, 7, 8, 9, 10, wobei die Vorrichtung die Entfernung von gasförmigen Produkten der Verarbeitung 11, Deflektoren 12 und 13 (die Zahl, die durch die Menge der Verbrennungskammer bestimmt wird), angeordnet in der Kammer Nachverbrennung 4 und in der Form von flachen Streifen, Bedecken der Spiralvergasungskammer Leitung 2 in dem Gehäuse 14 angebracht zur Bildung eines Abtastbereichs 15 des Pyrolysegases Verbrennungskammer 7, 8, 9, 10 hergestellt angebracht, die aus der Verbrennung des Pyrolysegases und Vergasungsmittel erhalten wird angeordnet, um das Vergasungsmittel in die Vergasungskammer 2 zuzuführen.

Die Vorrichtung arbeitet wie folgt. Feste Abfälle treten durch versiegelte Ladevorrichtung 1 mit der Abdeckung 16 und das Gate 17 in die Vergasungskammer 2 nach und nach in allen ihren Teilen geladen. Die abgedichtete Ladevorrichtung ist notwendig, um die Vergasungskammer und die Gewährleistung der Unmöglichkeit der schädlichen Emissionen in die Atmosphäre zu isolieren. Erzeugen Zündungsverbrennungskammern 5, 6, 7, 8, 9, 10, indem sie in die Luft und flüssigem oder gasförmigem Brennstoff zugeführt wird. Somit am Ausgang der Verbrennungskammern 5, 6 sind Hochgeschwindigkeitsströmung der Verbrennungsprodukte gebildet, die die Kanäle 18 eintreten, 19 12,13 von Schraubenflächen der Leitbleche gebildet. Bewegen entlang der Kanäle, hohe Strömungsverbrennungs wasche die Außenfläche der Vergasungskammer Produkte 2, thermische Energie fließt über die Oberfläche zu verteilen, wodurch die Kontaktfläche und eine gleichmäßige Erwärmung der Vergasungskammer Zonen zunimmt, nämlich die Trocknungszone, Zone Pyrolysegas und Vergasungszone zu erhalten, und die meisten der Wärmeverarbeitungsprodukte der Vergasungskammer durch die Wand der Verbrennungsprodukte durch die Entnahmevorrichtung 11 werden die gasförmigen Produkte zu geben, wird in die Atmosphäre entfernt werden, und die Wärmeverarbeitungsprodukte übertragen, ermöglicht das Trocknungsverfahren leitet, Pyrolysegas und Vergasungs erzeugen.

Wenn Arbeitskammern 7, 8, 9, 10, die Hochtemperatur-Wärmeströme, Wärmeenergie zusätzlich zu der Vergasungszone wird die Strömung aus Glühlampen Masse nicht verarbeitete Abfall zu reisen, mischen sie, die Gewährleistung der Einheitlichkeit und Intensität Erwärmung aller Vergasungszone.

Die sich ergebende Durchlauf, wodurch die Installations Pyrolysegas tritt in die Verbrennungskammer 5, 6 und als Hauptkraftstoff verwendet, während die vollständige Verbrennung und Pyrolysegas Gewährleistung der Verbrennungskammer eintritt 7, 8, 9, 10 weitere Wärmeenergie, als Vergasungsmittel bei Recyclingverfahren eingesetzt.

Nachdem die Ramp-up Versorgung wird das Ausgangsgas oder flüssigem Brennstoff in allen Brennkammern 5 gemacht, 6, 7, 8, 9, 10. Der Betrieb der Verbrennungskammern 5 sorgt 6 eine vollständige Verbrennung des Gases durch die Pyrolyse und die Verbrennungsprodukte kommen aus der Atmosphäre durch die Vorrichtung erhalten 11, die Entfernung von gasförmigen Produkten.

Workflow Pyrolysegas Verbrennung in Verbrennungskammern 7, 8, 9, 10 liefert ein Vergasungsmittel mit einer maximalen Temperatur von 2000 ° C und einem bestimmten Verhältnis von Luft, Wasserdampf und Kohlendioxid. Bei Empfang des Vergasungsmittels in die Vergasungskammer ist eine Erhöhung der internen Wärmeenergie in dem Trocknungsprozeß verwendet wird, Pyrolysegas und Vergasungs erzeugen.

Wiederverwertbare Abfälle aus der Trocknungszone durch eine Zone Herstellung Pyrolysegas in der Vergasungszone bewegt, wo sie kontinuierliche Wärmebehandlung und nach der Behandlung Vergasungsmittel ist vollständig vergast und das resultierende Pyrolysegas wird durch die Öffnung 3 O Pyrolysegas mit einem Teil davon abgeleitet wird zugeführt zur Durchführung des Verfahrens Operationen in der Pflanze selbst, und der andere Teil wird an einen externen Benutzer gesendet (nicht gezeigt) für eine solche thermische und elektrische Energie zu erzeugen.

Die übrigen nicht verarbeiteten Partikel treten in den Aufnahmebehälter 20 und für die weitere Verarbeitung und Nutzung entfernt.

Die Verwendung der Erfindung werden die Zuverlässigkeit und Effizienz der Montagearbeiten, erhalten eine zusätzliche thermische Energie für den Betrieb im Stand-Alone-Modus als auch Wärme zu schaffen, an Gebäuden und Strukturen, das spart erhebliche Mengen an Geld erforderlich verbessern.

FORDERUNGEN

Installation Neutralisation und Entsorgung von festen Abfällen, eine Ladevorrichtung, die Vergasungskammer mit Öffnungen O Pyrolysegas, in das Gehäuse eingebaut zu dem definieren Pyrolysegas Abtastbereichen es in die Verbrennungskammer zu liefern und an die externe Verbraucherkammer Nachverbrennungseinrichtung Entfernung von gasförmigen Verbrennungsprodukten, und Teilkammern angeordnet ist, die Verbrennung des Pyrolysegases zu vervollständigen, ein weiterer Teil der Verbrennungskammer - aus der Verbrennung des Pyrolysegases des Vergasungsmittels und in das Gehäuse eingesetzt zu erwerben, um das Vergasungsmittel in die Vergasungskammer zuzuführen, dadurch gekennzeichnet, dass die Anlage mit Deflektoren in der Nachbrennkammer angeordnet vorgesehen ist und in Form von flachen Streifen hergestellt, die spiralförmige Linie Vergasungskammer abdeckt, Pyrolysegas Verbrennungskammer bei einem Neigungswinkel der Schraubenlinien angeordnet Leitbleche so dass die sich ergebende Ausgangs Brennkammer Hochgeschwindigkeitsströmung von Verbrennungsprodukten in die Kanäle durch Schraubenflächen der Leitbleche und Bewegen entlang gebildet eingeben Kanal, wasche die Außenfläche der Vergasungskammer, die meisten der thermischen Energie übergeben.
