Erfindung
Russische Föderation Patent RU2292515

Verfahren zur Entsorgung von Siedlungsabfällen und Geräte, sondern bietet eine

Verfahren zur Entsorgung von Siedlungsabfällen und Geräte, sondern bietet eine

Name des Erfinders: Solovyov Gennady
Der Name des Patentinhabers: Solovyov Gennady
Korrespondenzanschrift: 192242, St. Petersburg, ul. Turku, 2, Gebäude 1, kv.216, GV Solovyov
Startdatum des Patents: 2005.04.18

Die Erfindung bezieht sich auf Verfahren und Mittel zur Beseitigung von Siedlungsabfällen auf dem Gebiet der Stadtwerke, sondern kann auch für die Entsorgung von Industrieabfällen verwendet werden, in praktisch alle mit der Bildung von brennbaren Abfällen verbundenen Industrien. Vorrichtung für Siedlungsabfallaufbereitung umfasst einen Reaktor mit einem äußeren isolierten Gehäuse in den Reaktor, eine perforierte Antriebstrommel Boot angeordnet ist, wobei das Boot in dem inneren Volumen des Hauptschraube befindet, ist starr an einer Seite mit dem Antrieb verbunden, und andererseits mit der Trommel. Die äußere Oberfläche der Haupttrommel und Förderschnecke Boot zwischen der Innenfläche der Reaktortrommel gebildet, und der Raum, in dem die Außenfläche der Beschickungstrommel starr verschrauben. Der Reaktor so konfiguriert wurde Entlüftungskanäle entlang des Reaktors angeordnet ist, die einerseits mit dem Innenvolumen des Reaktors durch eine Schraube Installation und auf der anderen Seite an den Schornstein, montiert der Brenner in den Reaktor durch die Ladewalze mit einer Ladevorrichtung und Luftkanäle. Die Ladevorrichtung ist als zwei Dreh polukonteynerov Wände, die entworfen, zusammen mit dem Abfall, geladen in sie ständig die Öffnung in dem Deckel des Reaktors durch polukonteynerov während der Abfallbelastung in die Öffnung an der inneren Oberfläche des Reaktors installiert Wälzlagers Kontakt mit den Außenflächen der Hauptschraube drehen, und Boot Trommel, die Schraube an der Außenfläche der Beschickungstrommel bildet eine Gegenrichtung in Bezug auf die Hauptschraube und einem Schornstein montiert Zentrifugalgebläse, das Rohr mit dem Luftvolumen, gebildet durch die Außenflächen des Reaktors mit dem Rauchkanal und einem äußeren Gehäuse, einem Ableitungsrohr verbunden saugt - Kanal mit Brennern und einem Ejektor erzeugt ein Vakuum in den Reaktorrauchgase. Beschriebene Verfahren zur Entsorgung. EFFEKT: reduzierten Stromverbrauch während des Betriebs der mobilen Einheit und der Ausschluß von Verschmutzungen Abgase.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf Verfahren und Mittel zur Beseitigung von Siedlungsabfällen auf dem Gebiet der Stadtwerke, sondern kann auch für die Entsorgung von Industrieabfällen verwendet werden, in praktisch alle mit der Bildung von brennbaren flüssigen und festen Abfällen verbundenen Industrien.

Es ist ein Verfahren zur Verbrennung von festen Abfällen in der Trommel Drehrohröfen (Bernadiner MN Shurigin AP "Fire Recycling und Entsorgung von Industrieabfällen." M., Chemie, 1990, s.37-41), bestehend aus Dreh ausgekleideten Stahltrommel mit festen Abfällen in den Verbrennungsflammen der Brenner unter Kraftstoffzerstäubung arbeitet.

Es ist eine Methode der Verbrennung von brennbaren flüssigen Abfälle in Zyklonreaktoren (Bernadiner MN Shurigin AP "Fire Recycling und Entsorgung von Industrieabfällen." M., Chemie, 1990, s.61-73) mit der Struktur des Wirbelgasströmung und verschiedene Kombinationen von Lage und Richtung des Brenners Kraftstoffzerstäubung.

Eine Vorrichtung zur Verbrennung von festen Brennstoff (RU 2172891 C1, F 23 B 1/24, 27.08.2001). In dieser Vorrichtung wird der feste Brennstoff in einem rotierenden zylindrischen neprovalnoy, vozduhoobduvaemoy Rostes mit dem Antriebsmechanismus in dem Ofen verbrannt. Brennstoffrost ist mit Schaufeln angeordnet auf seiner inneren Oberfläche mit Nadeln verbunden wassergekühlte Welle mit einem wassergekühlten Antriebsmechanismus angehoben wird. Die Vorrichtung umfasst eine Kraftstoffzufuhrmechanismus und Luftsystems. Kraftstoffversorgungsmechanismus enthält eine restriktive gitter grinder Schneckendosierer und Controller sequentiell in einem Trichter angeordnet ist, und einen Schneckenförderer, der auf der Welle des Antriebsmechanismus des Rostes und der Stützwelle Antriebsmechanismus Komponenten hinter dem Körper des Ofens angeordnet.

Bekannte Verfahren zur Abfallentsorgung und ein Ofen zur Durchführung des Verfahrens (JP 11-237016 A, B 60 F 3/00, F 23 G 5/20, 03.08.1999). Recycling-Verfahren beinhaltet Laden Abfall in einen Trichter und innerhalb des Reaktors Brennstoff-Brenner Zündung handelt es sich um daraus auf einer rotierenden Schnecke zugeführt wird. Die Schraube bewegt sich die Abfälle zu einer sekundären drehbaren Trommel, aus Rohren. Auf der inneren Oberfläche der Trommel sind geneigten Schaufeln, die Rühr- und Förder sie zu vergeuden. An der Außenseite der Trommel der Rohre ist eine Schraube, die die Bodenasche, um das Loch bewegt, wo die Asche ausgetragen wird. Strukturell sind alle sich drehenden Elemente der Vorrichtung starr mit der hohlen Mittelwelle mit dem Antrieb verbunden ist. Die Hohlwelle Blasluft geführt durch die Düsen auf die Verbrennung von Abfällen und stellt ihnen und den Brennstoff durch den Brenner zugeführt wird. Diese Lösung ist die am ähnlichsten zu der beanspruchten und als Prototyp genommen.

Die Ziele der vorliegenden Erfindung ist der Stromverbrauch im Betrieb und Installation von thermischen Energie aus der Abfallverbrennung zu reduzieren, unter Ausschluss von Rauchgasaustritt von Befüllöffnungen, mobilen Einheit.

Die wichtigste technische Ergebnis durch die Durchführung der Aufgaben sind:

- Branching Reduktion von Luft (Luftvolumen) aus dem Blasrohr geliefert;

- Reduzierung der thermischen Leistung für die Verbrennung von festen Abfällen erforderlich;

- Dichtigkeits des Reaktors, wenn die Ladevorgänge;

- Sicherstellung der Mobilität der Anlage und die Effizienz ihrer Nutzung.

Diese Aufgaben werden durch die Tatsache erreicht, daß die Vorrichtung zur Entsorgung von Siedlungsabfällen, umfassend einen Reaktor mit einem äußeren isolierten Gehäuse in den Reaktor mit einem Antrieb mit einer perforierten Beschickungstrommel angeordnet ist, die in der inneren Boot-Bildschirm Hauptschraube angeordnet ist starr an einer Seite mit dem Antrieb, und auf der anderen Seite mit der Trommel, auf die äußere Oberfläche der Hauptschraube und der Beschickungstrommel zwischen der inneren Reaktoroberfläche und Raum der Trommel, wobei die äußere Oberfläche der Beschickungstrommel, ortsfesten Schraube bilden, wird der Reaktor Kanäle entlang des Reaktors, auf der einen Seite angeordnet zu entlüften angepasst verbunden mit dem Inneren des Reaktors durch eine Schraube Installation und auf der anderen Seite an den Schornstein, montiert der Brenner in den Reaktor durch die Ladetrommel mit einer Ladevorrichtung und Luftkanäle wird eine Ladevorrichtung als zwei Dreh polukonteynerov ausgebildet, die Wände zusammen mit dem Abfall, loaded sie ständig die Öffnung in den Reaktor überlappen polukonteynerov während der Abfallbelastung in die Öffnung an der inneren Oberfläche des Reaktors installiert Wälzlagers Kontakt mit den Außenflächen der Hauptspindel und der Ladetrommel, die Schraube an der Außenfläche der Beschickungstrommel drehen bildet eine Gegenrichtung relativ zu dem Haupt auger und ein Kamin angebracht Zentrifugalgebläse, das Luftrohr saugt mit dem Volumen, das durch die Außenflächen des Reaktors mit dem Rauchkanal und einem äußeren Gehäuse, einem Entladungsrohr gebildet zugeordnet - dem Kanal und einem Eduktor-Brenner, um ein Vakuum in den Reaktor zur Entfernung von Rauchgasen zu schaffen.

Die beschriebene Vorrichtung kann an dem Fahrzeugrahmen montiert werden.

Diese Ziele werden erreicht und durch ein Verfahren zur Wiederverwertung von Siedlungsabfällen, in der beanspruchten Vorrichtung realisiert.

Das Wesen der vorgeschlagenen technischen Lösungen durch das Schema in Fig dargestellt.

Verfahren zur Entsorgung von Siedlungsabfällen und Geräte, sondern bietet eine

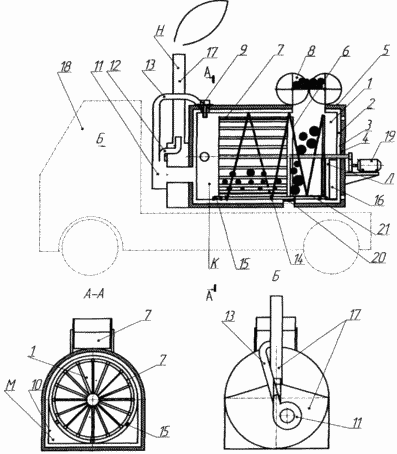

Die Zeichnung zeigt ein Schema einer Anlage zur Wiederverwertung von Siedlungsabfällen.

In der Zeichnung bezeichnen die Bezugszeichen:

1 - Reaktor (Brennkammer);
2 - Luftraum;
3 - das Innengehäuse;
4 - Isolierung;
5 - ein äußeres Gehäuse;
6 - der Hauptschraube;
7 - Laden Trommel;
8 - Ladevorrichtung;
9 - Brenner;
10 - Die Abgasreaktor Kanäle;
11 - Lüfter;
12 - Luftejektors;
13 - Luftkanal zum Brenner;
14 - die Schraube Asche;
15 - Rollenlager;
16 - Eröffnung Kanäle für Position 10;
17 - ein Kamin;
18 - Fahrzeuge;
19 - fahren;
20 - Loch Rost;
21 - Innenkofferraumvolumen;
K, L, M, H - Temperaturzonen.

Die Installation für die kommunale Abfallaufbereitung umfasst einen Reaktor 1, der aus hitzebeständigen Metall. Innerhalb des Reaktors koaxial angeordnet primären Schnecke 6 und starr mit diesem verbunden perforierten Trommel 7 durch eine Schraube gebootet keine Seitenwand aufweist. Laden Schraube 6 und die Trommel 7, um die Innenfläche eines Ringspaltreaktors zu bilden. Dieser Ringspalt auf der inneren Oberfläche des Reaktors und die Rollenlager 15 angebracht in Kontakt mit den Außenflächen der Schraube 6 und 7. Schrauben Starttrommelhauptwelle 6 mit einer Antriebsschraube 19 etwa 6 verbunden ist, ist ein Innenschuh 21 Volumen mit Ladeloch zugeordnet 8 . zwischen der Außenfläche des Ladevolumen 21 und der Innenfläche des Reaktors 1 gibt es Lücken für den Durchtritt der Rauchgase. Auf dem Teil der Schraubverbindung mit der Antriebswelle 6 ist ohne eine Scheibentrümmer aus dem Innenvolumen des Stiefels Eintritt 21 zu den Öffnungen 16 durch den Außendurchmesser der Beschickungstrommel 7 starr befestigt Ascheschnecke 14 mit einer Gegenbewegung der Schraube relativ zu der Hauptschraube 6 aus dem Haupt 6 in den Reaktor 1 mit Löchern 16 versehen, die das Innenvolumen des Reaktors 1 mit Gaskanälen 10 verbinden, die mit gegenüberliegenden Seiten des Kamins 17. die äußere Oberfläche des Reaktors verbunden sind, 1 ist durch zwei Luftvolumen zwischen dem Reaktor und dem inneren Gehäuse 3. auf dem Innengehäuse 3 ist installiert Isolations definiert umgeben 4 und auf sie - das äußere Gehäuse 5 an der Stirnseite, mit der Antriebsanordnung 19 durch das äußere und innere Gehäuse 5 und der Isolierung 3 und 4 mit Löchern versehen, die Außenluft mit einem Luftvolumen 2. Außerdem verbindet, das Innenvolumen des Reaktors 1 die Außenfläche des Gehäuses 5 ist für die Montage der Brenner 13 vozduhopodvodami 9, die Ladevorrichtung 8 und 20 zwischen den Rostreaktor 1, das Innengehäuse 3, das äußere Gehäuse 5 angebracht Spacern Zentrieren der Knoten miteinander durch Öffnungen verbunden sind. Auf dem Schornstein 17 Radialventilator 11 montiert, das Luftrohr saugt mit dem Volumen von 2 Blasrohr 11 verbunden ist mit dem Kanal 13 verbunden ist, Brenner 9 und 12. Die Auswurfvorrichtung für Siedlungsabfall zu beseitigen ist auf dem Chassis 18 montiert.

Die Entsorgung von Siedlungsabfällen in der folgenden Reihenfolge. Wenn Sie die Wiederherstellung stationäre Abfall installieren wird in den Austauscher gebracht und in eine Ladevorrichtung 8. Um die Installation Spülung durchführen, dann, ohne den Lüfter ausgeschaltet, wird der Kraftstoff der Düse zugeführt und das zerstäubte Kraftstoff entzünden. Sie umfassen den Antrieb 19 und angetrieben, um den Schraubenkern 6, Boot-Trommel 7 mit einer Schraube 14. Abfälle aus dem Trichter 8 in den Innenkofferraumvolumen 21 des Reaktors 1 der Schraube 6 Bewegen Sie den Abfall aus dem Inneren der Stiefel auf den Kofferraumvolumen von 21 Trommel 7 Brennen Abfall Serve Asche zu drehen Trommel 7 und die gebildete Schlackenoberfläche durch die perforierte tritt in den Ringspalt zwischen dem Reaktor. Dann schrauben die Schlacke Asche zu einer Öffnung 20 mit einem Gitter bewegt wird. Durch die Öffnung 20 wird die Schlacke aus dem Reaktor entfernt und für die verschiedenen Optionen verwendet: podsypku auf Straßen; als Dünger auf landwirtschaftlichen Betrieben; als Additiv bei der Herstellung von verschiedenen Materialien. Slag können einfach auf Deponien entsorgt werden und werfen es weg, ohne sich um die Auswirkungen auf die Umwelt zu kümmern, da die Verbrennungsprodukte thermisch neutralisiert.

Wenn Sie die Wiederherstellung auf dem Chassis installieren 18, seine Effizienz erhöht. Bei dieser Option ist es nicht erforderlich, den Abfall zu einem Abfall zu transportieren. direkt aus dem Behälter geladen Tauscher selbst ist mit dem Abfallaufkommen zugeführt, Standardlademechanismen und an Ort und Stelle verbrannt, entweder direkt, oder wenn von Ort Abfälle in einer Weise zu platzieren. Entsorgungs in dieser Ausführungsform wird die Installation in der gleichen Reihenfolge wie in der stationären Einsatz durchgeführt.

Die Installation für das Recycling von Siedlungsabfällen arbeitet wie folgt. Bei der Installation der Erholung stationären Abfall in den Austauscher und in eine Ladevorrichtung 8 zu einem der existierenden Verfahren gebracht wird: Förderer, Förderschnecke, hydraulische Geräte manuell. Die Charge kann in zwei direkt verbundenen polukonteynera gemacht werden, wie in der Zeichnung gezeigt, und die anderen beiden polukonteynera in verschiedenen Richtungen, in den Reaktor 1 durch einen Zyklus ausgerichtet. produzieren weitere Einbau Spülen für Kraftstoffdampf zu entfernen, die von einer früheren Operation im Reaktor sein kann. Hierzu gehören Lüfter 11, der Luftkanal 13, der Luft in den Reaktor 1 und wird emittiert aus dem Reaktor durch die Öffnungen 16 am Gasabführungskanäle 10, durch den Kamin 17, der Luftejektor 12 liefert. durch den Einbauraum der Zeit nach dem Einblasen von normativen Dokumenten geregelt ist, produzieren die Zündung von Brennern 9. Die Konstruktion des Brenners und seiner Wirkungsweise sind in den Bewerbungsunterlagen №2004100558 (20/000153) enthalten, von Ihrem Büro 5. Januar erhielt 2004. Ein besonderes Merkmal des Brenners ist anstelle des Injektors Brennstoffversorgung Standard Stahlnadeln medizinische besetzen weniger Platz in der Luftströmung und damit weniger störend Einheitlichkeit der Zerstäubung und die Verbesserung des Verbrennungsprozesses zu setzen. Wenn die Temperatur im Inneren des Reaktors umfassen Hubantrieb 19, so dass die Leitspindel die Haupttrommel 6 und 7 Boot zu drehen, indem die Zuführung 8 mit Abfall drehen. Wie dargestellt, weist die Ladeeinrichtung zwei Trommeln, an der Oberseite von denen jede aus vier polukonteynerov besteht, von denen zwei in der "Last" zusammen in einem Behälter, und die Drehung der Trommel gegeneinander gerichtet. Nach dem Ausschalten des Abfall fallen durch die Öffnung in den Reaktor 1 in ihrem inneren Volumen 21 in der Ladezone der Hauptschneckenschraube über 6. Dieser Abfall wird in den inneren Hohlraum des Stiefels Lochtrommel 7 mit der Förderschnecke 6. Unter dem Einfluß der Temperatur innerhalb des Reaktors durch den Betrieb der Brenner mitdrehenden 9 zugeführt Abfall verbrannt und Schlacke besteht aus nicht brennbaren Materialien, Asche und andere Bestandteile, fällt durch die Öffnungen in der Ladetrommel 7 Ascheschnecke 14 mit einer gegen~~POS=TRUNC axiale Bewegung der Arbeitsebenen in Bezug auf die Hauptschraube 6, bewegt sich in Richtung der Schlackenaustrittsgitter 20 und aus dem Reaktor entfernt 1. Gebläse 11 kontinuierlich vom Beginn des Startens der Anlage durch ein Abflußrohr entlang einer Leitung 13 Luft in den Reaktor leitet, um die Verbrennung von flüssigen Ölabfall oder eine andere Art von flüssigem Kraftstoff sicherzustellen, durch den Brenner zugeführt und Siedlungsabfälle und dem Ejektor 12, betrieben schafft Unterdruck in den Reaktorrauchgase. Der flüssige Brennstoff durch die Brennerdüsen 9, die Sprüh- oder Druckluft von einem Kompressor oder Ventilator 11 zugeführt, wenn es den notwendigen Druck zur Verfügung stellt. Wie aus dem Montagesystem gesehen für das Recycling von Siedlungsabfällen, zugeordnet, in Arbeitsräumen zeichnen vier Temperaturzonen: K, L, M und N. Die höchste Temperatur in der Zone K Erfahrung auf solchen Anlagen erreicht es etwa 900-1000 ° C . Eine Temperatur in der Zone - etwa 700 ° C, in der Zone M - 600 ° C, am Ausgang des Kamins 17 in einer Zone H - 200-300 ° C Diese Organisation die Hauptelemente der Anlage platzieren können die Anforderungen für die Wärmebeständigkeit der Schraube 6 zu den Wänden des Heißgaskanals reduzieren 10; 17 an den Wänden des Kamins Dies wird die Kosten der gesamten Anlage zu reduzieren.

FORDERUNGEN

1. Vorrichtung zur Entsorgung von Siedlungsabfällen, bestehend aus einem thermisch isolierten Reaktor mit einem Außenmantel in einem Reaktor mit einer perforierten Antriebstrommel Boot angeordnet ist, wobei das Boot in dem inneren Volumen des Hauptschraube befindet starr verbunden ist einerseits mit dem Laufwerk und auf der anderen Seite - mit der Trommel, wobei die äußere Oberfläche der Hauptspindel und der Ladetrommel, indem eine Schraube zwischen der inneren Oberfläche des Reaktors und dem Raum der Trommel, wobei die äußere Oberfläche der Beschickungstrommel ortsfesten Schraube der Reaktor angepasst ist, um Entlüftungskanäle sich entlang des Reaktors, der einerseits mit dem internen Reaktorvolumen zu bilden, und auf der anderen Seite - mit Schornstein des Brenners in den Reaktor durch die Beschickungstrommel montiert mit einer Ladevorrichtung und Luftkanäle, dadurch gekennzeichnet, dass die Ladevorrichtung als zwei Dreh polukonteynerov Wände ausgebildet ist, die zusammen mit dem Abfall, darin geladenen dauerhaft die Öffnung in den Reaktor überlappend von bei der Abfallbelastung in die Öffnung an der inneren Oberfläche des Reaktors installiert Wälzlagers Kontakt mit den Außenflächen der Hauptspindel und der Ladetrommel, die Schraube an der Außenfläche der Beschickungstrommel bildet eine Gegenrichtung in Bezug auf die Hauptschraube und einen Kamin Drehen polukonteynerov montiert Zentrifugalgebläse, die die Luftleitung saugt von den äußeren Oberflächen des Reaktors mit Gaskanälen und dem Außengehäuse und Auslaufrohr ausgebildet mit dem Volumen verbunden ist, - Kanal, dem Brenner und Auswerfer, wird ein Vakuum in den Reaktor zur Entfernung von Rauchgas erzeugt.

2. Vorrichtung nach Anspruch 1, dadurch gekennzeichnet, dass es auf dem Fahrgestell montiert ist.

3. Verfahren zur Herstellung von von Siedlungsabfällen Entsorgung der Abfälle in die Beschickungstrommel des Reaktors Verbrennung fester Abfälle während ihrer Drehung zusammen mit der Ladetrommel mit Wärmeverbrennungsluftlade dem Reaktor zugeführt, die Kraftstoffzufuhr zu dem Brenner und die Zündung, dadurch gekennzeichnet, daß das Verfahren in der Vorrichtung der durchgeführt wird, Anspruch 1 oder 2.

4. Verfahren nach Anspruch 3, dadurch gekennzeichnet, dass die Vorrichtung auf dem Fahrgestell montiert ist und in dem Laufen oder dem Ruhezustand in den Abfallaufkommen bewegt.
