Russische Föderation Patent RU2254518
VERFAHREN ZUR BEHANDLUNG VON ABFALL
Name des Erfinders: Schwester VG (RU); Gonopolsky Uhr (RU); Schepillo LV (RU); Nefedova YA
Der Name des Patentinhabers: Vladimir G. Schwester (RU); Gonopolsky Adam M.
Korrespondenzanschrift: 117556, Moskau, ul. Bolotnikovskaya 10A, kv.101, AV Morawski
Startdatum des Patents: 2003.10.23
Die Erfindung bezieht sich auf eine Technologie der komplexen Behandlung fester Siedlungsabfälle (MSW) durch Pyrolyse mit anschließender Entsorgung der Pyrolysegase Energie. Verfahren zur Behandlung von festen Siedlungsabfälle umfasst feste Abfälle und Bulkbeladung inerten Kühlmittel in einem vertikalen Schachtofen, die Einleitung des Pyrolyse-Verfahren durch das heiße Wasser-Gemisch, erhalten Niederdruck Pyrolysegas und dessen Verbrennung unter Ausnutzung des Heizwertes. Durch Niederdruck Pyrolysegas durch eine zusätzliche Energie in dem Ejektor Mischung mit Hochdruck - Luftstrom, die Temperatur der Wassermischung zugeführt wird , wird bei 60-80 0 C in der Vergasungszone MSW Temperatur beträgt 150-250 0 C, und die Temperatur und der Druck des Gases nach der Verbrennung aufrechterhalten wird gehalten bei entsprechend 600-1000 0 C und 0,5 bis 1,1 MPa. EFFECT: erhöhte Effizienz der Nutzung des Systems.
BESCHREIBUNG DER ERFINDUNG
Die vorliegende Erfindung bezieht sich auf Verfahren und Vorrichtungen für komplexe Verarbeitung von Abfällen / MSW / durch Pyrolyse und anschließende Entsorgung von Pyrolysegase Energie.
Es gibt bekannte Verfahren zur Behandlung fester Abfälle, einschließlich Verladung von Schüttgut Abfall und inerte Kühlmittel in einem vertikalen Schachtofen, die Einleitung von festen Abfällen Pyrolyseverfahren durch das heiße Wasser-Gemisch, erhalten Niederdruck Pyrolysegas und dessen Verbrennung unter Ausnutzung des Heizwertes / Moderne Technologien von festen Abfällen Entsorgung und Recycling. Schwester VG, ruhig AN AKH im.Pamfilova, Juli 2003 str.62-67 /. Typischerweise Pyrolysegase werden in Kesseln verbrannt - Wärmerückgewinnung, ist der Generator von Dampf in Dampf-Kreisläufe. Jedoch sind solche Systeme eine geringe Nutzungswirkungsgrad aufweisen und effizienter kombiniertem Zyklus innerhalb der bekannten Methoden anzuwenden ist nicht möglich, da der Niederdruck Pyrolysegase. Das Vakuum am Auslass des Pyrolyseöfen für MSW ist / 50-400 / mm Wassersäule.
Die vorliegende Erfindung beseitigt diesen Nachteil. Dies wird durch ein Verfahren zur MSW Verarbeitung erreicht, einschließlich der Beladung von festen Abfällen und Schüttgut inerten Kühlmittel in einem vertikalen Schachtofen, die Einleitung von festen Abfällen Pyrolyseverfahren durch das heiße Wasser-Gemisch, erhalten Niederdruck Pyrolysegas und Brennen es zum Recycling Verbrennungswärme an den Niederdruck Pyrolysegas mehr zugeführt Energie in den Ejektor mit dem Strom der Hochdruckluft durch Mischen nach der Verbrennung und der Verbrennungsprodukte in einer Gasturbine expandiert, und nachdem die Turbinenabgase in den Rückgewinnungskessel zugeführt werden, um Dampf zu erzeugen, wird der Dampf in einen Teil eingespeist, die Pyrolyse von MSW zu initiieren; und der verbleibende Dampf wird der Dampfturbine zugeführt. Die Temperatur der Dampf-Wasser-Gemisch bei 60-80 ° C gehalten wird, wird die Temperatur in der Vergasungszone MSW 150-250 ° C, und die Temperatur und der Druck des Gases nach der Verbrennung pollerzhivayut jeweils bei 600-1000 ° C und 0,5-1,1 MPa.

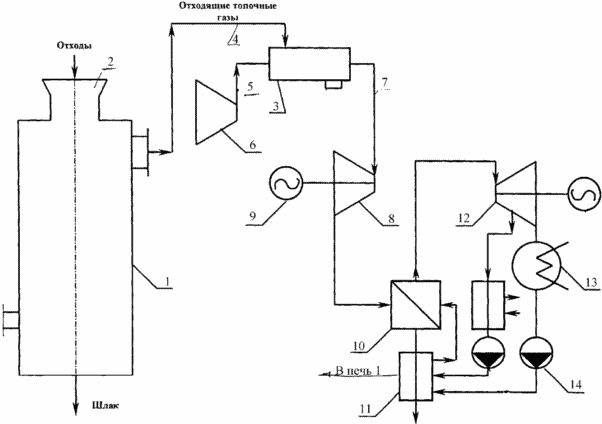

Die Zeichnung zeigt eine schematische von festen Abfallbehandlung gemäß der Erfindung.
Die Installation besteht aus einem vertikalen Schachtofen 1 mit einem Trichter 2 zum Laden von festen Abfällen. Die Installation ist mit Auswerfer Brennkammer ausgestattet 3. passive Ejektorpumpendüse Kammer 3 verbunden ist mit dem Rohr 4 Auslass Niederdruck-Pyrolyse Gas aus dem Ofen 1 aktive Ejektorpumpendüse Kammer 3 ist mit Druckleitung 5 Luftkompressor Druckleitung 6. 7 Verbrennungsprodukte aus der Kammer 3 mit dem Eingang des Gas verbunden ist Turbine 8, die den Generator 9 des elektrischen Stroms antreibt. K 9 Turbinenabgaswärme-Rückgewinnungskessel 10 und dem Economizer 11 ist der Dampf-Wasser-Kreislauf verbunden sind, die 12, einen Kondensator, sowohl die Dampfturbine 13 und enthält eine Kondensatpumpe 14.
INSTALLATION funktioniert wie folgt
2 durch einen Trichter in den Ofen 1 mit festen Abfällen vermischt mit einem inerten partikulären, wie Mineralkühlmittel gefüllt. Produziert Einleitung von festen Abfällen Pyrolyseverfahren, indem sie in den Ofen 1 mit heißem Wasser-Gemisch zugeführt wird. Der erhaltene feste Abfälle durch Pyrolyse, Niederdruck-Pyrolysegas, das 3 gleichzeitig über Leitung 4 in eine passive Ejektordüse Brennkammereinrichtung zugeführt wird, die aktive Düse des Ejektors wird unter einem hohen Druck komprimierte Luft in dem Kompressor 6 zugeführt. Als Ergebnis ist zusätzliche Energie eine Niederdruck-Pyrolysegas durch Mischen in den Ejektor mit einem Strom von Hochdruckluft zugeführt. Der Druck der Gasmischung kann durch Umwandlung der kinetischen Energie in Druckenergie in dem Diffusor erhöht werden. Nach der Verbrennung wird die Verbrennungsprodukte der Gasmischung in einer Gasturbine expandiert 8. Nach 8 Turbinenabgase in den Abhitzekessel 10 zugeführt werden, um Dampf zu erzeugen, und der verbleibende Dampf wird der Dampfturbine 12. Ein Teil des Dampfes geleitet kann 1 dem Ofen zugeführt werden, um die Pyrolyse von MSW zu initiieren.
Die Temperatur der Dampf-Wasser-Gemisch bei 60-80 ° C gehalten wird, wird die Temperatur in der Vergasungszone MSW 150-250 ° C, und die Temperatur und der Druck des Gases nach der Verbrennung bzw. bei 600-1000 ° C und 0,5-1,1 MPa gehalten. Genug Hochdruck Verbrennungsprodukte macht effektive Nutzung der Gasturbine und GuD-8 das System der Entsorgung fester Abfälle. Durch die Nutzungseffizienz des Systems deutlich, fast doppelt im Vergleich zu herkömmlichen Dampfrauchgaswärmenutzung.
FORDERUNGEN
1. Verfahren festen Siedlungsabfälle zur Behandlung und MSW umfassend in einem vertikalen Schachtofen inerten teilchenförmigen Wärmeträger zugeführt wird, Pyrolyse eingeleitet, indem eine Mischung von Heißdampf zugeführt wird, Niederdruck Pyrolysegas empfangen und mit der Nutzung von Verbrennungswärme Brennen, dadurch gekennzeichnet, dass ein Niederdruck Pyrolysegas zugeführt durch Mischen von zusätzlicher Energie in dem Ejektor mit der Strömung von Hochdruckluft wird die Temperatur der Wassermischung auf 60-80 ° C, SDW Vergasungszone Temperatur gehalten wird , 150-250 ° C, und die Temperatur und der Druck des Gases nach der Verbrennung wird bei 600-1000 ° gehalten bzw. C und 0,5 bis 1,1 MPa.
2. Verfahren nach Anspruch 1, dadurch gekennzeichnet, dass nach der Verbrennungsprodukte der Verbrennung in der Gasturbine expandiert, und nach der Turbine werden Abgase in dem Rückgewinnungskessel zur Erzeugung von Dampf zugeführt.
3. Verfahren nach Anspruch 2, in dem Teil des in die SHW gespeist Dampf gekennzeichnet Pyrolyse zu initiieren.
