Russische Föderation Patent RU2265773

VERFAHREN UND VORRICHTUNG ZUR SOLID Müllverbrennung

VERFAHREN UND VORRICHTUNG ZUR SOLID Müllverbrennung

Name des Erfinders: Arsent'ev VA (RU); Petrov Anatoly (UA)
Der Name des Patentinhabers: JSC "Mekhanobr Geräte"
Korrespondenzanschrift: 199106, Sankt Petersburg, 22-Linie, 3 korp.5, JSC "Mekhanobr Geräte"
Startdatum des Patents: 2003.05.13

Die Erfindung betrifft Verfahren und eine Vorrichtung zur Verbrennung von festen Abfällen (MSW), mit einer vorläufigen Trennung dieser nützliche Komponenten zur weiteren Verarbeitung. Es kann sehr nützlich für die thermische Zerstörung der festen Siedlungsabfälle in großen Siedlungen erzeugt werden. Verfahren zur Verbrennung fester Siedlungsabfälle gehören auf dem Rost einer Schicht Verlegung, Kühlmittelversorgung, Abfallverbrennung, Nutzung von Wärme aus der Verbrennung und Rauchgasreinigung. Unter burn Abfälle auf dem Rost eine Schicht aus Kalkstein als Zuschlagstoff-Fraktionen von 5-15 mm plaziert wird, welches bei einem Verbrennungsprozess ist in Baukalk, Dickenverhältnis von Abfällen und Kalksteinschichten 9 sowohl Wärmesenke und Sorbens toxischen Komponenten von Abgasen und umgewandelt wird: 2,5, mit dieses Kühlmittel wird durch beide Schichten aus der Abfallschicht geleitet. Gekennzeichnet durch eine Vorrichtung zur Durchführung des Verfahrens. Das technische Ergebnis: Bereitstellung des Hauptwärmemenge bei der Verbrennung von festen Abfällen mit der Umwandlung von Kalkstein zu Kalk Bau und den Ausschluss von Emissionen von schädlichen Gasphasenkomponenten des Heizkörpers direkt in die Ofeneinheit freigegeben Recycling, eine Vereinfachung der TBT Zuführung in den Ofen und die vollständige Entfernung der Verbrennungsprodukte.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft Verfahren und eine Vorrichtung zur Verbrennung von festen Abfällen (MSW) , mit einer vorläufigen Trennung dieser nützliche Komponenten zur weiteren Verarbeitung. Es kann sehr nützlich für die thermische Zerstörung der festen Siedlungsabfälle in großen Siedlungen erzeugt werden.

MSW Verbrennung schwierig, die toxischen Bestandteile des Rauchgases und Abwärme freigesetzt zu neutralisieren. Filter Verbrennungsöfen, in der Regel zu einem Preis vergleichbar mit dem Ofen. Resultierende in solchen Öfen die Energie kompensieren nicht die Kosten für die Verbrennung fester Siedlungsabfälle. Subventionierte Kosten reichen von 50 USD für 1 Tonne MSW (Moskau), 80 USD pro 1 Tonne MSW (Deutschland). Dies ist, weil die Kapitalkosten eines Systems Wärmerückgewinnungs 3-5mal die Kosten der Ofeneinheit ist.

Der Trend der Verbrennungstemperatur auf 1150 ° C erhöht oder mehr ermöglicht, wenn auch in kleineren Mengen nach wie vor Dioxinen und Furanen, aber toxischen Oxide, zu zerstören. In diesem Zusammenhang ist die Relevanz des Verbrennungsprozesses, gefolgt von der Sorption von toxischen Gasen, sind noch erhalten.

Vorrichtung (US-Patent Nummer 5.143.000, F 23 G 05/00 vom 09.01.1992, das), die für ein Verfahren zum festen Abfallverbrennung in den Behälter ermöglicht. Kapazität gefüllt mit festen Abfällen und einer Schicht aus Kühlmittel wird von den Gasbrenner versorgt. Die Verbrennungsprodukte treten durch die Öffnung in dem Behälterdeckel und an die Filter gesendet.

Der Nachteil des Verfahrens - die Notwendigkeit für komplexe und teure Filter und Asche Handhabung und Schwierigkeit des Behälters.

Ein Verfahren zum Erhalten gefluxte Sinter (SU 692 875 A1, C22 B 1/16, 25.10.79), einschließlich der Schichtung Platzierung auf dem Rost von Kalkstein und Koksgrus pelletisiert Gemischs und Eisenspäne, Zündung pelletisiert Mischung, Kalkstein Resorption toxischer Verbrennungskomponenten und Teilthermochemischen Umwandlungs Kalkstein zu Kalk.

Nachteilig bei dem bekannten Verfahren - nur eine teilweise Umwandlung von Kalkstein in Kalk, und die Notwendigkeit, Rück unverbranntem Kalkstein auf dem Gitter, wenn der Prozess der unvollständigen Neutralisation von Abgasen begleitet.

Es ist bekannt, und durch den Prototyp Verfahren von festen Müllverbrennungseinheit (US-Patent Nummer 5.265.587, F 23 H 07/04 vom 30.11.1993, der) akzeptiert. Das Verfahren umfasst das auf dem Rost eine Schicht aus festen Abfällen Stapelung, die Verbrennung von festen Abfällen, die Verwendung von Wärme aus der Verbrennung in Kraftwerken und der Rauchgasreinigung. Grate vermitteln Schwingungen, die zum Mischen von festen Abfällen beitragen und damit ihre schnellere Verbrennung gewährleisten.

Der Nachteil dieses Verfahrens ist die geringe Produktivität, geringe Effizienz, Wärmerückgewinnung Komplexität der Abgase und die Notwendigkeit für eine teure und einem mehrstufigen Reinigungssystem vor Verunreinigungen.

Die Hauptaufgabe der vorliegenden Erfindung, die eine größere Menge an Abwärme durch die Verbrennung von MSW direkt in die Ofeneinheit erzeugt bereitzustellen Kalkstein zu konvertieren Einheit Kalk und den Ausschluss des Aufbaus Emission schädlicher Gasphasenkomponenten der Heizung.

Eine weitere Aufgabe ist es, die MSW-Zuführmechanismus in einem Ofen und vollständige Entfernung der Verbrennungsprodukte zu vereinfachen.

Das dritte Ziel ist es, die Qualität und den Marktwert der Produkte der Verbrennung (vollständige Übergang Kalkstein zu Kalk) zu verbessern.

Die Lösung für all diese Probleme bietet eine autarke und auch die Wirtschaftlichkeit des Verfahrens von festen Abfällen zur thermischen Zerstörung.

Alle Aufgaben gelöst durch ein Verfahren für Siedlungsabfälle Brennen, umfassend das Verlegen einer Schicht auf dem Rost, die Zufuhr von Kühlmittel, Abfallverbrennung, die Verwendung von Verbrennungswärme und Rauchgasreinigung, gemäß der vorliegenden Erfindung wird ein brennbarer Abfall auf kolonikovuyu angeordnet Gitter durch beide geleitet 2,5, wobei der Kühlmittelschichten mit: Schicht aus Kalkstein als Fraktion 5-15 mm Chips, die während der Verbrennung in den Baukalk, Dickenverhältnis von Kalkstein und Abfallschichten 9 sowohl Wärmesenke und Sorbens toxischen Komponenten von Abgasen und umgewandelte Hand Abfallschicht.

Das Verfahren ist wie folgt. Auf einem mobilen Rost eine Schicht aus Kalkstein gelegt wird, die Kühlkörper und Sorbens Merkmale durchgeführt wird, dann ist es geladen MSW. Wenn die Öffnungen in dem Gitter, die bis zu 4 mm liegt, Partikelgrößenverteilung des Kalksteinbett ausreichende Sorption Effizienz bereitzustellen muss innerhalb von 5 + Fraktion von 15 mm sein. Wenn Kalkstein Teilchengröße von weniger als 5 mm, wobei die Partikel durch den Rost fallen, und mit Kalkstein Partikelgröße von mehr als 15 mm in seiner Dissoziation - Wärmeaufnahme erfolgt ineffizient. 2.5: Für ausreichend gründliche Reinigung von Abgasen das Verhältnis der Dicke der Schichten von festen Abfällen und Kalkstein sollte 9 sein. Dann Kalkstein reinigt Gase und nimmt ein Maximum an Wärme. Wenn die Schicht dünner Kalkstein wird behauptet, steigt die Abgastemperatur, was zu dem Einbrennen durch den Rost. Wenn es sich um eine Schicht ist die beanspruchte zu erhöhen, wird die Leistung des Gerätes für MSW Verbrennung verringern. Somit wird auf der Grundlage eines industriellen Versuchs die beanspruchte Partikelgrößenverteilung und das Verhältnis der Schichtdicken notwendig und ausreichend für die optimale Lösung des Problems.

Für die Verbrennung von festen Abfällen, verschiedene Gerätewirkungsgrade, die die Effizienz und Sauberkeit der Emissionen von Treibhausgasen in die Atmosphäre sind. Dieses Gerät fördern Mechanismen zum Lösen und Förderung von festen Abfällen in den Bereichen Trocknung und Verbrennung.

Das US-Patent oben erwähnt als analoges № 5265587, 23 F H 07/04 von 30.11.1993 angenommen werden, bei der vibrokolosniki verwendet, Mischen und Transportieren von festen Abfällen verbrannt werden. Ein Nachteil der Vorrichtung ist widerspenstig und Verschlackung Gitter für teure mehrstufige Filter benötigen.

Es wird für das empfangene analoge Gerät (SU 692 875 A1, C 22 B 1/16, 25.10.79), mit einem Rost, Brennkammer, Wärmerückgewinnung und Gasreinigung bekannt.

Der Nachteil dieser Vorrichtung ist die unvollständige Umwandlung von Kalkstein in Kalk und unvollständiger Neutralisation von Gasen.

In einem Gerät Prototyp für das Brennen von MSW-US 5265587 A, F 23 H 7/04, 1993.11.30 verwendet wird, ein Gitter in Form von Endlosförderer für die Verlegung auf sie die Schichten aus Kalkstein und festen Abfallverbrennungsraum, in dem der Förderabschnitt angeordnet , Mittel und Gitter Reinigungskammer und Abgas zu laden. Die bekannte Vorrichtung bietet keine vollständige Operationen des beanspruchten Verfahrens, insbesondere die vollständige Umwandlung von Kalk zu Kalkstein und eine komplette Reinigung von Abgasen. Darüber hinaus ist die bekannte Vorrichtung aufwendig und teuer.

Das Ziel der beanspruchten Vorrichtung ist die Schaffung einer solchen Verbrennungsanlage, die so einfach und billig und zugleich könnte leicht zu warten und zu reinigen.

Das Problem wird dadurch gelöst, daß die Vorrichtung zur Durchführung des Verfahrens festen Siedlungsabfälle des Brennens, dadurch gekennzeichnet, dass es eine bewegliche Rost umfasst als Endlosförderer ausgebildet ist, einen Teil ihrer Schleife innerhalb der Wärmeeinheit angeordnet ist, die mittels separater Belastung des Rostes Kalkstein und Abfall angegebenen Wärmeeinheit umfasst Knoten Kalkstein Trocknungs Abfall trennen, um das Kühlmittel zugeführt wird, eine Verbrennungskammer und Abgasen, Komponenten Nachverbrennung Abgase und Wärmerückgewinnung in Übereinstimmung mit der Erfindung Gasaustrittskammer ist in mehrere Zonen unterteilt, die letzten zwei davon sind mit Kollektoren Gasversorgung vorgesehen Nachverbrennung endgültigen Neutralisierung von toxischen Komponenten und Wärmerückgewinnung.

Die beanspruchte Vorrichtung stellt das Verfahren eine höhere Effizienz mit effektiven Sorbens Absorption von toxischen Rauchgaskomponenten und eine maximale Vereinfachung und Kostenreduzierung Technologien.

Schematische Darstellung der Vorrichtung in Figur 1 gezeigt, und seine konstruktive scheme - in Figur 2.

VERFAHREN UND VORRICHTUNG ZUR SOLID Müllverbrennung

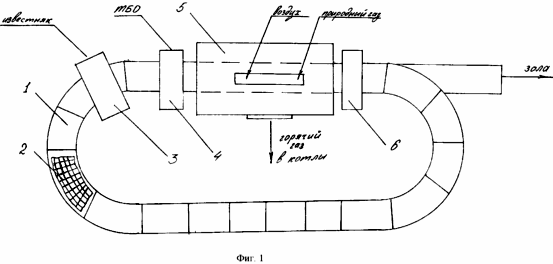

Die Vorrichtung (1) einen Endlosförderer 1 mit Bodenrost 2, Knoten 3 und Knoten Lade Kalkstein 4 MSW Last auf dem Förderband 1. Ein Teil der Förderschleife innerhalb der Heizeinheit befindet 5, und die Ausgabe davon wird eine Entladungseinheit 6 des Förderers 1 befindet sich in Wärmeeinheit 5 ist mit Luft und Erdgas versorgt.

VERFAHREN UND VORRICHTUNG ZUR SOLID Müllverbrennung

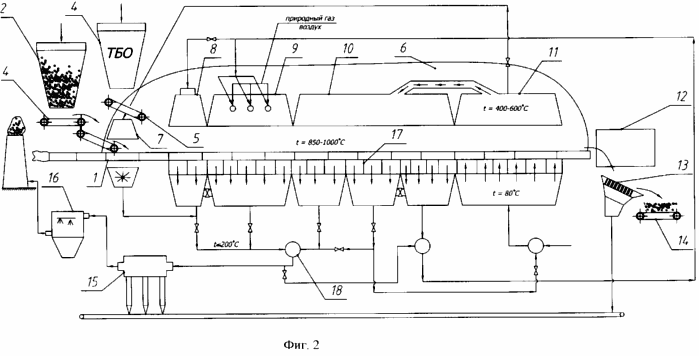

Auf dem Strukturdiagramm (Figur 2) zeigt, ein endloses Fördervorrichtung 1, 2 Kalkstein Bunker mit einem Fülltrichter 3 und 4 der MSW mit einem Zubringer 5. Ein Teil der Förderschleife innerhalb TEPLOAGREGAT 1 6 geschrieben, die 7 Kalkstein Trocknungseinheit, die Trocknungseinheit 8 MSW Kamera 9 SHW Heizung zur Zündung, Brennkammer 10 MSW und Kalkstein Kühlkammer 11.

In podkonveyernoy geschrieben Zone für das Recycling ihrer Wärme und weitere Reinigung durch einen Zyklon 15 und einen Filter 16 Behälter 17 potemperaturnogo Verteilung von Rauchgasen durch die an die Verbraucher 18 Extraktor zu lenken.

Kalzinierte Kalkstein Förderer 1 wird in der Abgabevorrichtung 12 und dann auf das Gebrüll des Förderers 13 und 14 hergestellt werden.

Verfahren zur Verwendung der Vorrichtung arbeitet wie folgt. Auf dem Endlosförderer 1 (2) des Vorratsbehälters 2 zugeführt wird Kalkstein, der eine gleichmäßige Schicht platziert ist eine Zuführungsförderer 3 auf der gitterEisenGitter verwendet wird. Vorbei über den Knoten 7, Kalkstein wird getrocknet. Aus dem Vorratsbehälter 4 auf die Oberfläche des Zubringers 5 MSW Kalkstein geladen, so dass das Verhältnis der Dicke der Schichten von festen Abfällen und Kalkstein 9 war: 2.5. Geladen Förder speist Material in die Wärmeeinheit 5, wo ein Knoten MSW Trocknungszone durchläuft 8 und einen Knoten 9 gezündet und verbrannt durch den Knoten 10 in der Kammer 11, abgekühlte Asche mit Kalk und zugeführt zu der Entladungsvorrichtung 12 und weiter zu dem Absturz 13 zum Klassifizieren des kalzinierten Kalkstein (Kalk). Er weitere Förder 14 ist an den Sammelbunker zugeführt wird. Die Rauchgase durch die Verteilungskapazität Extraktor 17 und 18 gerichtet sind die Kessel zu erhitzen und dann in TEPLOAGREGAT Kopf zur Wärmerückgewinnung teilweise zurück 5, und der andere Teil von ihnen durch den Zyklon 15 und die Filter 16 in den Kamin geleitet.

Somit wird das Verfahren und die Vorrichtung nach den kennzeichnenden Merkmale der traditionellen Aggregate viel einfacher und nicht teure und komplexe Filter für die Rauchgasreinigung erforderlich ist, und der Prozessausgang ist ein Rohstoff Kalk aus traditionellen kostspieliger Prozess Bereitstellung Gewinn.

FORDERUNGEN

1. Verfahren zur festen Siedlungsabfälle Brennen, umfassend das Verlegen einer Schicht auf dem Rost, die Zufuhr von Kühlmittel, Abfallverbrennung, die Verwendung von Verbrennungswärme und Rauchgasreinigung, dadurch gekennzeichnet, daß ein brennbarer Abfälle auf dem Rost eine Schicht aus Kalkstein als Bruch Krume platziert 5- 15 mm, die bei der Verbrennung in den Baukalk, Dickenverhältnis von Kalkstein und Abfallschichten 9 sowohl Wärmesenke und Sorbens toxischen Komponenten von Abgasen und umgewandelt wird: 2,5, wobei das Kühlmittel durch beide Schichten von der Abfallschicht geleitet.

2. Vorrichtung zur Durchführung des Verfahrens der festen Siedlungsabfälle nach Verbrennen 1, dadurch gekennzeichnet, dass sie ein bewegliches Gitter umfasst als Endlosförderer ausgebildet ist, einen Teil seiner Schleife innerhalb der thermischen Einheit platziert, bedeutet separate Zuführung für den Rost Kalkstein und Abfall Knoten Kalkstein Trockenmüll der Wärmesatz enthält, um das Kühlmittel zugeführt wird, eine Verbrennungskammer und Abgasen, Komponenten von Nachverbrennung Rauchgase und Wärmerückgewinnung, wobei die Gasentladungskammer in mehrere Zonen, die letzten zwei davon unterteilt sind mit Verteilern an die Nachverbrennung zugeführten Gase vorgesehen, endgültig Neutralisierung der toxischen Komponenten und Wärmerückgewinnung.
