Erfindung
Russische Föderation Patent RU2097862
EINRICHTUNG ZUM Überspannungsschutz
Name des Antragstellers: Vitkin Aleksandar; Vladimir E. Rozet; Krengauz Ella B.
Name des Erfinders: Vitkin Aleksandar; Vladimir E. Rozet; Krengauz Ella B.
Der Name des Patentinhabers: Vitkin Aleksandar; Vladimir E. Rozet; Krengauz Ella B.
Adresse für die Korrespondenz:
Startdatum des Patents: 1995.07.25
Die Erfindung betrifft die Elektrotechnik. Vorrichtung zum Überspannungsschutz umfasst ein nicht-linearer Widerstand in Form von zumindest einer Spalte angeordnet in wärmeleitendem und elektrisch isolierendem Schüttguts in dem isolierenden Zylinder aus. Dieser Zylinder ist in einer isolierenden zylindrischen Körper koaxial mit einem Spalt mit einem elektrisch isolierenden, thermisch leitfähigen teilchenförmigen Material gefüllt angeordnet. Das Gerät enthält einen Kanal für die Abgase. Im Inneren des isolierenden Zylinders über seine gesamte Höhe der Trennwand Isoliermaterial angeordnet, um die inneren Hohlraum davon im Querschnitt in zwei Teile trennt, die Innenwand des isolierenden Zylinders von einer Seite Hohlraum bildet. Der erste Teil ist ein nicht-linearer Widerstand mit losem Isoliermaterial, wobei die zweite - ein Kanal für den Ausgang der Gase. Partition im Querschnitt haben kann eine Bogenform und ihre konvexe Seitenflächen in Richtung der Hohlraum einen Kanal für den Austritt von Gasen bildet. Die Erfindung löst das Problem, den Materialverbrauch zu reduzieren, um die Größe zu reduzieren und die Zuverlässigkeit der Vorrichtung zum Überspannungsschutz zu erhöhen.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung betrifft die Elektrotechnik und soll die Isolierung von elektrischen Hochspannungsstationen und Unterstationen Wechselstrom- und Gleichstromleistung von atmosphärischer und Schaltüberspannungen zu schützen.
Vorrichtung zum Schutz gegen Überspannung (SU, 947.317, von H 01 C l / 028, Appl. 01/25/78), die einen nicht-linearen Widerstand enthält, in Form von parallelen Spalten in einer zylindrischen isolierenden Hülle mit einem thermisch leitenden isolierenden Material gefüllt angeordnet ist und der Kanal Abgase. Der Kanal für die Gasauspuff als koaxiale Doppelschicht Isolierkörper Isolierzylinder und parallelen Spalten zwischen der Innenfläche des Gehäuses und der Außenfläche des Zylinders angeordnet gebildet.
Diese Konstruktion bietet nicht die erforderlichen Explosionsschutz, da der Lichtbogen durch überlappende Spalten Widerstände im Notbetrieb, und heiße Gase, berühren die Innenfläche des Porzellan direkt oder durch eine kleine Schicht aus isolierendem Material gebildet ist , dessen Zerstörung als Folge der extremen Temperaturen verursachen könnte. Weiterhin ist in dieser Struktur ist notwendig, eine dickwandig genug Porzellan hoher Gewicht anzuwenden, da die herkömmliche Porzellan unzureichende Festigkeit während der Überlappungsoperation auf das gesamte Explosionssystem (Innenrohr valve) Gasinnendruck zu widerstehen.
Ferner ist der Nachteil der Vorrichtung , die ein kreisförmiger Zylinder zu sein, die in Bezug auf die Erzielung maximaler Querschnitt für den Gasaustrittskanal und die Abmessungen der Vorrichtung in der diametralen Ebene nicht rational ist. Dies ist besonders deutlich im Falle von einer oder einer kleinen Anzahl von Spalten in der nicht-linearen Widerstand, wenn der Rest des Raums zwischen dem Zylinder und dem Gehäuse, mit Ausnahme einer Stelle Spalte nichtlinearen Widerstandsanordnung nicht gerechtfertigt ist, und führt zu einer Erhöhung der Vorrichtungsgröße und Diametralebene zusätzlichen Materialverbrauch. im Notbetrieb auch die Oberfläche des isolierenden Zylinders, durch welche heiße Gase der Gasaustritts geben praktisch beschädigt Widerstände diametralen Abschnitt der Säule definiert.
Die Vorrichtung wird als Prototyp genommen.
Die Erfindung löst das Problem , den Materialverbrauch zu verringern, um die Größe zu reduzieren und die Zuverlässigkeit der Vorrichtung zum Überspannungsschutz zu erhöhen.
Vorrichtung zum Überspannungsschutz umfasst ein nicht-linearer Widerstand in Form mindestens einer Säule durchgeführt wird, in dem zylindrischen Gehäuse in dem elektrisch isolierenden wärmeleitenden Schüttguts angeordnet sind , und einem Gasaustrittskanal in der Form des isolierenden Zylinders hergestellt.
Um dieses Problem in diesem Gerät lösen , ist ein nicht - linearer Widerstand ist innerhalb des isolierenden Zylinders befindet, entlang der gesamten Höhe von denen eine Trennwand aus Isoliermaterial angeordnet ist, das Innere Aufteilen desselben in zwei Teile, von denen die erste angeordnet ist , einen nicht-linearen Widerstand mit einem partikulären elektrisch leitendem Material, und einen zweiten Kanal für Abgase.
Partition im Querschnitt haben kann eine Bogenform und ihre konvexe Seitenflächen in Richtung der Hohlraum mit einem Kanal für den Austritt von Gasen.
Zusammengenommen können diese Merkmale das Problem der Verringerung der Materialverbrauch zu lösen, um die Größe zu reduzieren und die Zuverlässigkeit der Vorrichtung zum Überspannungsschutz zu erhöhen.
 1 zeigt einen Längsschnitt der Vorrichtung |

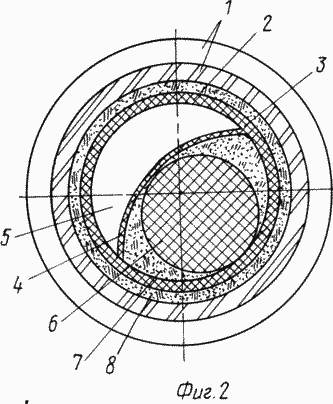

 Figur 2 die gleiche Querschnitts |
Die Vorrichtung umfasst ein zylindrisches Gehäuse Isolierkörper 1 mit der Einheit 2 darin untergebracht, das 3 aus einem isolierenden Zylinder besteht eine Trennwand mit 4 den Kanal 5 zu der Gasaustritts Dividieren und den nicht-linearen Widerstand 6 in diesem Fall von einer Spalte in dem bulk isolierenden wärmeleitenden Material angeordnet gebildet 7. In diesem speziellen Beispiel die isolierende Zylinder 3 und der Trennwand 4 ist aus Fiberglas und die Zylinderwanddicke 3 mm, und 0,5 mm dicke Wände. Die Barriere kann zum Zylinder 3 befestigt werden, wird die zuvor oder gleichzeitig mit dem technologisch Zylinder 3. Als wärmeleitende Isolations Quarzsand teilchenförmiges Material aufgebracht durchgeführt werden. Sie bildet auch eine Schicht 8 zwischen dem Gehäuse 1 und dem Zylinder 3. Das Gehäuse 1 mit Flanschen 9 und 10. Die Blechdeckel verschlossen Deckel 10 werden mit Löchern versehen ist, die 11 geschlossene Begrenzungsventile sind.
Vorrichtung zum Überspannungsschutz arbeitet wie folgt. Im normalen Betriebsmodus wirkt die Vorrichtung die Betriebsspannungsnetz. Wenn eine Überspannung in der Netzwerkgerät beschränkt sie auf einen vorbestimmten Wert in Übereinstimmung mit der Strom-Spannungs-Kennlinie der Vorrichtung. Die Wärme freigesetzt wird, wenn die Wärme durch die Masse isolierenden thermisch leitfähigen Material, einen isolierenden Zylinder 3 und dem Gehäuse 1 nach außen entfernt wird. Wenn es Schäden an einem nichtlinearen Widerstand Spalte 6 ist, die in der Störlichtbogen Strom geleitet, der Raum, wo beginnt der Bogen zu dramatisch das Druckschott 4 erhöhen wird zerstört, heiße Gase Lösen der Hohlraum zu erweitern Gase freizugeben, die es begrenzt. Da dieser Hohlraum einen direkten Zugang zu dem Entlastungsventil aufweist, wobei letztere Erreicht der Druck einen Triggerpegel und kommen Aktion in 3 nach außen innerhalb des isolierenden Zylinders entspannt. In diesem Fall ist die Zylinderwand 3 und die isolierende Materialschicht 8 schützt den Körper 1 durch den direkten Kontakt der heißen Gase und der Druck und die Wirkung infolge der explosiven Zerstörung.
Die Verwendung der vorgeschlagenen Vorrichtung Struktur ermöglicht es am wirkungsvollsten in einem zylindrischen Isolierkörper Isolierzylinder, der einen Hohlraum für den Austritt von Gasen, die nicht-lineare Widerstand angeordnet und thermisch leitenden isolierenden Material, wobei die Größe der Reduktionselemente und somit die Abmessungen der gesamten Vorrichtung, die in den Materialverbrauch zu einer Reduktion wiederum führt . Die Verwendung der vorgeschlagenen Konstruktion und erhöht die Zuverlässigkeit der Vorrichtung, die Explosion verbessert und vereinfacht die Montage.
FORDERUNGEN
Vorrichtung zum Überspannungsschutz einen nichtlinearen Widerstand umfaßt, ist in Form von mindestens einer Spalte aus, in einem zylindrischen angeordnet an dem isolierenden wärmeleitenden partikelförmigen Materials und einem Kanal für den Austritt der Gase in dem Isolierzylinder Isoliergehäuse ausgebildet ist, dadurch gekennzeichnet, daß die gesamte Höhe des isolierenden angeordnet Leitzylinder aus isolierendem Material, der seiner inneren Hohlraum in zwei Teile trennt, von denen die erste in der Masse nicht-linearen Widerstand befindet elektrisch wärmeleitenden Material isolierend ist, und der zweite Kanal mit dem Gasausgang.
Vorrichtung nach Anspruch 1, dadurch gekennzeichnet, daß die Trennwand eine Querschnittsbogenform und ihre konvexe Seitenflächen mit einem Kanal für den Austritt von Gasen in Richtung der Hohlraum aufweist.
