Erfindung
Russische Föderation Patent RU2124281
FLEXIBLE LICHTQUELLE Elektrolumineszenz
Name des Antragstellers: Kupriyanov Vladimir Dmitrievich; Sinelnikov Boris
Name des Erfinders: Kupriyanov Vladimir Dmitrievich; Sinelnikov Boris
Der Name des Patentinhabers: Kupriyanov Vladimir Dmitrievich; Sinelnikov Boris
Adresse für die Korrespondenz:
Startdatum des Patents: 1996.11.29
Diese Erfindung betrifft elektrolumineszierende Lichtquellen und kann in Signalisierungs- und Zeigegerät für Werbetafeln, Dekorplatten, Lampen, etc. verwendet werden , Die Lichtquelle besteht aus zwei gewindeartig oder Drahtelektroden, die auf den gefüllten Harzschichten nacheinander gebildet werden: leitfähigem Ruß und Graphit in einem Bindemittel mit einer hohen Dielektrizitätskonstante des Bindemittels in EL Bindemittel, das über der transparenten elektrisch leitfähigen Schicht gemeinsamen leitenden Füllstoffes in dem Bindemittel aufgebracht wird. Das Dielektrikum mit einer hohen Dielektrizitätskonstante von Bariumtitanat dispergiert Verwendung oder Zinkoxid mit Gallium dotiert ist, oder Indiumoxid mit Zinn oder Antimon dotiert ist. Der Gehalt an Dotierungselement ist 0,3-1,3 Gew. %. Als Bindemittel verwendet Butadienkautschuk. Die Lichtquelle hat eine Hülle aus einem flexiblen optisch transparenten dielektrischen Material. Die Verwendung einer Elektrolumineszenz-Lichtquelle wird die Helligkeit erhöht und Gleichmäßigkeit der Beleuchtung zu verbessern.
BESCHREIBUNG DER ERFINDUNG
Diese Erfindung betrifft elektrolumineszierende Lichtquellen und kann in Signalisierungs- und Zeigegerät für Werbetafeln, Dekorplatten, Lampen, etc. verwendet werden ,
Bekannte flexible elektrolumineszente Tafel (ELP), die zwei Elektroden enthält, die das transparente doppelseitige Lumineszenz , um sicherzustellen , werden durchgeführt /A.s. UdSSR N 411672, cl. H 05 B 33/26, BI N 2 1974 /.
Die Nachteile dieser ELP ist geringer Helligkeit und die Durchbruchspannung, Bereitstellen von zwei-Wege nur Emission, einen schwachen Widerstand gegen Knicken.
Die am nächsten an der vorgeschlagenen technischen Lösung ist eine flexible elektrolumineszierende Lichtquelle (GELIS) eine Basis mit einer Entlastungsrillen für EL in einem Epoxidharz, angeordnet zwischen den Elektroden, zwischen einem Dielektrikum isoliert, hergestellt aus Fasern. Fibres geprägten Basis und die Elektroden entlang der Symmetrieachse in einem abgedichteten , flexiblen Hülle aus einem transparenten dielektrischen Material / RF Patent N 2000678C angeordnet. Flexible elekrolyuminestsentny Lichtquelle MKI H 05 B 33/26, 07.09.93 /.
Die Nachteile dieser sind GELIS geringe Helligkeit und Ausleuchtung.
Das Ziel der vorgeschlagenen technischen Lösung ist es, die Helligkeit und eine bessere Ausleuchtung Homogenität zu erhöhen.
Das Wesen der vorgeschlagenen technischen Lösungen liegt in der Tatsache, dass zwei Draht- oder fadenförmigen Elektroden nacheinander gefüllten Polymerschichten gebildet werden: leitfähigem Ruß und Graphit in einem Bindemittel mit hoher Dielektrizitätskonstante (
) In dem Bindemittel, in EL Bindemittel, das über der gemeinsamen transparenten Elektrodenschicht auf einem elektrisch leitenden Füllstoff in einem Bindemittel, und als ein Dielektrikum mit einer hohen basierend aufgebracht wird Zinkoxid dotiert (dotiert aktiviert) Gallium oder Indium - Oxid dotiert ist (aktiviert dotiert) oder Antimon - Zinn - unter Verwendung von Bariumtitanat oder Titanoxid als leitfähiger Füllstoff dispergiert: Dotierungselement - Gehalt von 0,3 bis 1,3 Gew .% als Bindemittel verwendet Butadienkautschuk hat GELIS eine Hülle aus einem flexiblen optisch transparenten dielektrischen Material.
Die Erfindung wird durch Zeichnungen veranschaulicht, bei denen:

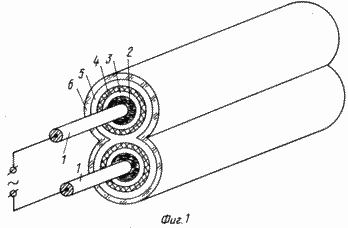

 Fig. 1 - eine allgemeine Ansicht eines flexiblen Elektrolumineszenz-Lichtquelle |
 Fig. 2 - eine Lichtquelle Schaltung |

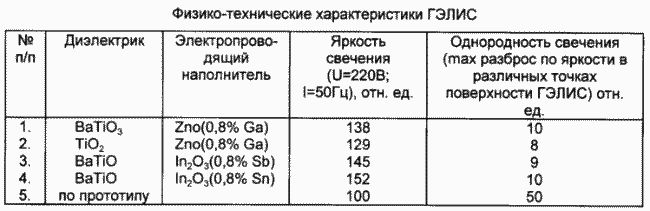

Die Tabelle materiellen und technischen Eigenschaften GELIS für verschiedene Ausführungsbeispiele gegeben.
GELIS Funktionsprinzip ist auf der Tatsache basiert , dass , wenn eine Wechselspannung an den Aluminiumdrähten (1), ein elektrisches Wechselfeld zwischen der leitenden Dämpfungsschicht (2) und eine transparente , elektrisch leitfähige Schicht (5), die durch eine dielektrische Schicht verstärkt wird (3); unter dem Einfluß der alternierenden elektrischen Feldes Elektrolumineszenz-Schicht (4) beginnt, Licht zu emittieren. Transparente, elektrisch leitfähige Schicht (5) gemeinsam ist, zwei koaxiale Elektrolumineszenz-Kondensatoren.
Die Möglichkeit GELIS funktionellen Schichten zu erhalten, von gleichmäßiger Dicke, und gewährleistet das Fehlen von nichtleuchtende Abschnitte GELIS Ausleuchtung und die Verwendung einer hohen dielektrischen Schicht und Butadien - Kautschuk als ein Bindemittel die Helligkeit erhöht.
GELIS erhielt TP der Gegenwart kann bei der Signalisierung und Zeigegerät verwendet werden, bei der Herstellung von Leuchtschildern, Dekorplatten, usw. GELIS erhalten nach dem vorgeschlagenen TR Helligkeits 1,3 - 1,5 mal höher als die des Prototyps. Heterogenität der Lumineszenz nicht mehr als 10% des Prototyps - 50%.
Beispiel 1
Ein Beispiel einer spezifischen Implementierung in Fig.
1 , wobei 1 - Aluminiumdraht, 2 - aus einer Mischung von Graphit elektrisch leitende Schicht Dämpfungs- und Leitruß Nitrilkautschuk, 3 , die aus - Bariumtitanat , dispergiert in Nitrilkautschuk, 4 - elektroluminophoren E-515 bis 115 (220) , ein Butadien - Kautschuk, 5 - elektrisch leitfähigen Füllstoff Zn (0,8% Ga) im Nitrilkautschuk, 6 - flexiblen , transparenten luftdichten Hülle, hergestellt aus Polyethylen mit hoher Dichte 0,3 mm dick.
Lumineszenz Helligkeit und Gleichmäßigkeit durch die Fotozelle bestimmt 10 Filter FES-Korrelation.
Beispiel 2
Gleiche wie in Beispiel 1, jedoch als das Dielektrikum mit einer hohen Dielektrizitätskonstante von Titanoxid verwendet.
Beispiel 3
Gleiche wie in Beispiel 1 , aber unter Verwendung als leitfähiger Füllstoff Jn 2 O 3 (0,8% Sb).
Beispiel 4
Gleiche wie in Beispiel 1 , aber unter Verwendung als leitfähiger Füllstoff Jn 2 O 3 (0,8% Sn).
Beispiel 5
Entsprechend dem Prototyp.
FORDERUNGEN
Flexible elektrolumineszenten Lichtquelle, die zwei fadenförmige oder Drahtelektroden EL in einem Bindemittel und ein abgedichtetes Gehäuse aus einem flexiblen optisch transparenten dielektrischen Material aufweist, dadurch gekennzeichnet, daß jede der Elektroden nacheinander gefüllten Polymerschichten gebildet: Graphit und leitfähigem Ruß in einem Bindemittel, Dielektrikum mit einer hohen Dielektrizitätskonstante in dem Bindemittel in EL Bindemittel, das über der gemeinsamen transparenten elektrisch leitenden Schicht auf einem elektrisch leitfähigen Füllstoff in dem Bindemittel auf Basis aufgebracht wird.
Indiumoxid , dotiert mit Zinn oder Antimon oder Zinkoxid mit Gallium Dotierelement Gehalt von 0,3 dotierten - - 1 Verfahren nach Anspruch 1, dadurch gekennzeichnet , daß als Dielektrikum mit einer hohen Dielektrizitätskonstante Bariumtitanat oder Titanoxid, einem elektrisch leitenden Füllstoff ., 3 Gewichts-%, und als Bindemittel - Butadien - Kautschuk.
Druckversion
Erscheinungsdatum 23.11.2006gg
