Russische Föderation Patent RU2200701
Ozon-Generator

Der Ozongenerator. Know-how. EINFÜHRUNG. PATENT. TECHNOLOGY.

Erfindung. Der Ozongenerator. Russische Föderation Patent RU2200701

Des Namens des Antragstellers: Open Joint Stock Company "Scientific-Forschungsinstitut für Entladungsröhren" Plasma "
Name des Erfinders:. Baranov AF; Elesin AP. Mikhailov TK
Der Name des Patentinhabers: Open Joint Stock Company "Scientific-Forschungsinstitut für Entladungsröhren" Plasma "
Korrespondenzanschrift: 390023, Rjasan, ul. Ziolkowski, 24, Open Joint Stock Company "Scientific-Forschungsinstitut für Entladungsröhren" Plasma "
Startdatum des Patents: 2002.01.28

Der Ozongenerator betrifft eine Vorrichtung für Ozon durch elektrische Entladung produziert und kann in verschiedenen Bereichen der Wirtschaft zur Behandlung von Ozon-Luft - Gemisch aus verschiedenen Räumlichkeiten eingesetzt werden. Der Ozongenerator ein dielektrisches zylindrisches Rohr umfasst, an dessen Außenfläche eine Metallelektrode ist, eine Innenelektrode in Form eines hohlen Zylinders aus Drahtgeflecht montiert koaxial und ohne Spiel entlang der Innenfläche der dielektrischen Röhre, eine Quelle von Hochspannungs - Versorgungssystem und die Luftströmung im Inneren des dielektrischen Rohres. Schritt innere Elektrodengitterzelle ist 2,4 mm und der Drahtdurchmesser von 0,5-0,8 mm. Die Vorrichtung reduziert die Spannung an die Entladungselektroden angelegt wird, um die Konstruktion zu vereinfachen und die Leistung zu maximieren.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf eine Vorrichtung zum Ozon durch elektrische Entladung produziert und kann in verschiedenen Branchen für die Verarbeitung von Ozon-Luft - Gemisch von verschiedenen Einrichtungen verwendet werden: Konferenzräume, Theater, Lagerung der landwirtschaftlichen Produktion, Wohnräume, Toiletten, usw.

Bekannte Funken leistungsfähige Kompaktozongenerator, der ein geerdetes Gehäuse ein Rohr, eine Hochspannungselektrode, Luftversorgung und eine Hochspannungsquelle enthält. Die Hochspannungselektrode ist die Kathode als N-Strahl Stern dünnen Platte Metallfolie gebildet wird, die aktive die Innenfläche des Gehäuses gegenüber , deren Enden die Form von Schiene mit den rechteckigen Zähnen mit einer Basis und abgerundeten Ecken (siehe. Das russische Patent 2.141.447, ul. 6 Mit 01 in 13/11, 1999.11.20).

Der Nachteil dieser Vorrichtung ist die Komplexität der Hochspannungselektrode und die Herstellung all der Ozonisator als Ganzes.

Vorrichtung zur Ozon - Desinfektion, das äußere Maschen eine zylindrische Elektrode und die innere Elektrode enthält , ist mit einer Bit - Disks und Laufwerke ionisierende, sternförmig, die durch Distanzhülsen voneinander getrennt sind (siehe auth .. St. USSR 1.465.412, l. 4 von 01 in 13/10, 15.03 0,1989).

Der Nachteil dieser Vorrichtung ist der große Wert der Spannung an die Elektroden angelegt (15-40 kV) und die Komplexität des Designs des Ozonisators.

Bekannten Ozongenerator, bestehend aus einem zylindrischen dielektrischen Röhre an der äußeren Oberfläche der metallischen Beschichtung beschichtet , um die Außenelektrode bildet, wobei die Innenelektrode in Form eines hohlen Metallzylinder, mit denen auf der Oberflächenseite ordneten Öffnungen innerhalb der dielektrischen Röhre angeordnet ist , eine Quelle der Hochspannung und der Versorgungs Luftdüse, und die gesamte kumulative Querschnittsfläche der Zylinderlöcher größer ist als der Querschnitt der Zuführdüse (siehe auth .. St. UdSSR 1.724.567, ul. 5 von 01 B 13/11, publ. 07.04.1992 Stadt).

Die Nachteile dieses Generators sind die strukturelle Komplexität der Innenelektrode Herstellung der große Wert der Spannung an die Elektroden angelegt und eine niedrige Leistungsgeräte.

Das nächstgelegene Gerät des gleichen Zweck der beanspruchten Objekt durch einen Satz von Attributen ist der Ozongenerator ein dielektrisches zylindrisches Rohr umfasst, an dessen Außenfläche eine Metallelektrode ist, eine innere zylindrische Elektrode aus Drahtgeflecht und koaxial spielfrei entlang der Innenfläche der dielektrischen Röhre, eine Hochspannungsquelle Spannungsversorgung und der Luftstrom im Inneren des dielektrischen Rohr (h Deutschland 2606731, C 01 Cl in 13/11, 12/01/78 sehen, die ...) - ein Prototyp.

Der Nachteil dieses Generators ist die Unfähigkeit , die maximale Leistung der Vorrichtung aufgrund der Unsicherheit der Maschenweite und der Durchmesser des Drahtgewebes zu erhalten.

Die Aufgabe der Erfindung , eine einfache und produktive bieten einen Ozongenerator mit einem reduzierten Wert der Spannung an die Elektroden angelegt herzustellen.

Das technische Ergebnis wird durch die Wahl der optimalen Größe des Gitternetzinnenelektrode erhalten, die keine zusätzliche Behandlung erfordert, die die Produktion von Ozongenerator erleichtern und seine maximale Leistung bieten.

Wobei die technische Ergebnis bei der Realisierung der Erfindung, dass in einem bekannten Ozongenerator erreicht wird , ein dielektrisches zylindrisches Rohr umfasst, an dessen Außenfläche eine Metallelektrode ist, eine Innenelektrode in Form eines hohlen Zylinders aus Drahtgeflecht und koaxial spielfrei entlang der Innenfläche des dielektrischen Rohres angebracht ist , die Quelle der Hochspannungsversorgung und der Luftstrom im inneren der dielektrischen Röhre, Gitterzellenabstand der Innenelektrode beträgt 2-4 mm und einem Drahtdurchmesser von 0,5-0,8 mm.

Die Auswahl der optimalen Tonhöhe der inneren Elektrode und der optimalen Netz ermöglicht eine Ozonisator maximale Leistung Durchmesser Drahtgeflecht. Darüber hinaus vereinfacht die niedrige Versorgungsspannung (unter 3 kV) die Elektronikeinheit und Leistung der Ozongenerator nur allgemein.

Dirigiert von der Klägerin Analyse des Standes der Technik, einschließlich der Suche von Patent- und wissenschaftlichen und technischen Informationen Quellen und Quellen, die Informationen über Analoga der beanspruchten Erfindung zu identifizieren, kann es festzustellen, dass die Klägerin einen analogen nicht gefunden hat, gekennzeichnet durch Merkmale identisch mit allen wesentlichen Merkmale der beanspruchten Erfindung und die Definition der Liste Prototyp-Analoga als nächst analog für die aggregierten Attribute identifiziert ergab Aggregatmaterial in Richtung der Antragsteller Markenzeichen technische Ergebnis in der beanspruchten Objekt sieht in den Ansprüchen dargelegt.

Daher trifft die beanspruchte Erfindung das Erfordernis der "Neuheit" im Rahmen der geltenden Gesetzgebung. Um die Einhaltung der beanspruchten Erfindung zu überprüfen, die Anforderungen der erfinderischen Tätigkeit verbrachte die Klägerin eine weitere Suche nach Lösungen, um Zeichen zu erkennen, die mit den Markenzeichen des Prototyps der beanspruchten Erfindung übereinstimmen, deren Ergebnisse zeigen, dass die beanspruchte Erfindung nicht für den Fachmann sein sollte ausdrücklich aus dem Stand der Technik, wie definiert durch die Klägerin nicht ist der Effekt für die wesentlichen Merkmale der beanspruchten Erfindung wandelt ein technisches Ergebnis zu erzielen. Daher trifft die beanspruchte Erfindung das Erfordernis der "erfinderischen Tätigkeit" von der aktuellen Gesetzgebung.

Das Wesen der beanspruchten Erfindung ist graphisch veranschaulicht.

Der Ozongenerator. Russische Föderation Patent RU2200701

1 ist eine perspektivische Ansicht des Ozongenerators.

Der Ozongenerator. Russische Föderation Patent RU2200701

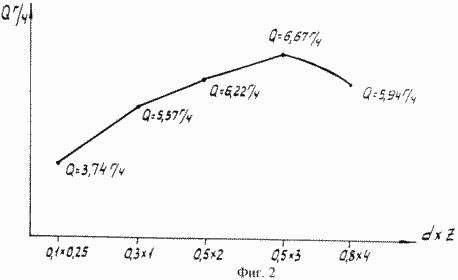

Fig. 2 ist eine graphische Darstellung der Leistungsfähigkeit des Ozongenerators aus der Gitterstruktur, der Drahtdurchmesser d und die Steigung z (d · z).

Der Ozongenerator. Russische Föderation Patent RU2200701

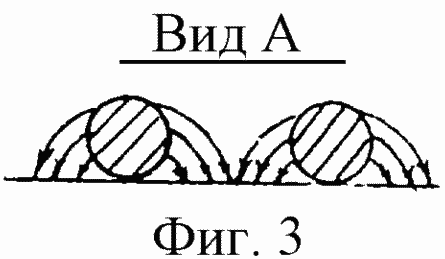

Figur 3 zeigt die Form der Sperrgasentladung.

Der Ozongenerator besteht aus einem zylindrischen dielektrischen Röhre 1, wobei die Metallelektrode 2 3 auf der Außenfläche der Innenelektrode befestigt ist, die einen Zylinder aus Drahtgeflecht ist und koaxial in einem zylindrischen dielektrischen Rohr ohne Spiel angeordnet. Die inneren 3 und äußeren beiden Elektroden sind mit einem Wechselstromsystem verbunden 4. Der Zuluftstrom in dem dielektrischen Rohr als Gebläse 5 gebildet wird.

Der Generator arbeitet wie folgt. Wenn eine hohe Spannung von der Quelle 4 zu den Elektroden 2 und 3 Entladungsbarriere tritt dazwischen, wobei die Entladung an der abgerundeten Innenelektrodendraht ist mit einer elektrischen Barriereentladung ausgesetzt 3. Der Luftzuführungsgebläse 5 in das Zylinderrohr 1, Spülen der Gitterzelle tritt in bei der Bildung von Ozon aus Sauerstoff in der Luft führt, die mit der Luft gemischt wird, bildet es das Ozon-Luft-Gemisch und aus dem zylindrischen Rohr entfernt wird, mit Ozon im Behandlungsraum.

Vom Wert der Maschenweite und Drahtdurchmesser ist abhängig von der Leistung des Ozonisators. Für einen kleinen Rasterschritt (weniger als 2 mm) und einem Draht mit kleinem Durchmesser (0,5 mm) reduziert das Volumen von Gas in dem Entladungsgas beteiligt durch die Schichtdicke zu reduzieren. Wenn stride mesh (4 mm) Drahtdurchmesser und der großen (grßer als 0,8 mm) und verringertes Volumen des Gases in der Entladungs ​​aufgrund der diskontinuierlichen Entladung in der Gasschicht beteiligt.

Experimentelle Untersuchungen des Ozongenerators ein dielektrisches Rohrdurchmesser D = 125 mm und einer Länge L = 150 mm haben, hat gezeigt, dass die Leistung des Ozongenerators "Q" unter sonst gleichen Umständen auf den strukturellen Abmessungen des inneren Elektrodengitters abhängt und der z Drahtdurchmesser d Zellenteilung.

Experimentell gefunden, daß für den Ozongenerator umfassen optimalen Entwurfsparameter mesh z = 2 mm und d = 0,5 mm, und die maximale Kapazität erreicht ist (Q) des Ozongenerators, und die Spannung an den Elektroden beträgt 2,8 kV.

Die Ergebnisse der experimentellen Untersuchungen des Generators Ozons auf die Designleistung der Maschenweite der Innenelektrode, die je des Ozonerzeugers in Figur 2 gezeigt hergestellt wird.

Das Diagramm 2 zeigt, dass strukturelle Maschengrößen, die für die Herstellung von internen Netzelektrode Ozongenerator verwendet werden kann, ohne die Leistung erheblich zu reduzieren bilden z = 2-4 mm und d = 0,5-0,8 mm.

Die vorgeschlagene technische Lösung ermöglicht den Aufbau des Ozongenerators zu vereinfachen, um die Spannung an die Entladungselektroden angelegt zu senken, ist mehr als das 2,3-fache, mit bekannten sraneniyu, und dies wiederum erleichtert das elektronische Teil des Generators erhöht dessen Haltbarkeit und Zuverlässigkeit, seine maximale Leistung zu gewährleisten .

Hier ist ein Beispiel, das die Möglichkeit der praktischen Umsetzung des vorgeschlagenen Ozongenerator in der Ozonisator ML-10G verwendet beweist. Die vorgeschlagene Ozongenerator besteht aus einem Glaszylinder von 125 mm Durchmesser 148 mm lang, 3 mm Wanddicke und 2 Elektroden.

Die Außenelektrode ist aus einer Aluminiumfolie 0,2 mm dick ist und die Größe von (114 · 420) mm. Die innere Elektrode ist aus einer Maschenweite polutompakovaja (114 · 380) mm, 0,5 mm Durchmesser Maschendraht, der Zellenabstand von 2 mm hergestellt.

Vorgeschlagene Ozongenerator ist in einem Kunststoffgehäuse mit der Stromversorgung und der Steuertafel angeordnet. Luft-Gemisch auf der Seitenfläche des Körpers hat einen Lochdurchmesser von 124 mm, geschlossen für die Sicherheit von Betrieb des Lüftungsgitters - Ozon zu verlassen.

Abmessungen Ozonator ML-10G: Länge - 600 mm; Breite - 300 mm; Höhe - 315 mm; Gewicht - 12 kg.

Spezifikationen sind wie folgt: Ozon-Leistung ist nicht weniger als 5 g / h; Leistungsaufnahme AC nicht mehr als 0,5 kW; Dauerbetriebszeit bis zu 3 Stunden.

Ozonator für Ozonbehandlung von verschiedenen Gebäuden und deren Luftverschmutzung.

Dieses Beispiel zeigt, dass die beanspruchte Erfindung das Erfordernis der "industrielle Anwendbarkeit" erfüllt.

FORDERUNGEN

Der Ozongenerator ein dielektrisches zylindrisches Rohr umfasst, an dessen Außenfläche eine Metallelektrode ist, eine Innenelektrode in Form eines hohlen Zylinders aus Drahtgeflecht und koaxial spielfrei entlang der Innenfläche der dielektrischen Röhre, eine Hochspannungsquelle und Versorgungssystem Luftstrom im Inneren der dielektrischen Röhre, wobei der Schritt der inneren Zellelektrodengitter beträgt 4,2 mm und der Drahtdurchmesser von 0,5-0,8 mm.
