Russische Föderation Patent RU2108637
Kompaktleuchtstofflampen
Name des Antragstellers: Senator h.ts.Dr.h.ts.Inzh. Walter Holzer (DE)
Name des Erfinders: Walter Holzer [DE]
Der Name des Patentinhabers: Senator h.ts.Dr.h.ts.Inzh. Walter Holzer (DE)
Adresse für die Korrespondenz:
Startdatum des Patents: 1991.03.18
Die Kompaktleuchtstofflampe enthält einen Leuchtabschnitt eine oder mehrere Gasentladungsröhren mit und als separate Startereinheit aufgebaut, die typischerweise ein Adapter an den Steckverbinder angeschlossen Leuchtkörper, mechanische Befestigung und elektrische Verbindung bereitstellt. Leuchtkörper als Spirale oder Doppelspirale gestaltet. Um die minimale Länge der Kompaktleuchtstofflampe Design erhalten ist vorgesehen, dass die Steckverbindung zwischen dem Starter und dem Leuchtkörper in einer Längsrichtung einer Kompaktleuchtstofflampe zumindest teilweise in einem Raum, der durch den Leuchtkörper umgeben durchgeführt.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung betrifft eine kompakte Leuchtstofflampe.
Bekannte Leuchtstofflampe [1], mit einem Leuchtkörper mit einer oder mehreren Gasentladungsröhren, die in Form einer Doppelhelix gebildet, die aus zwei Helices zusammengesetzt ist, mit der gleichen Steigung und gedreht wird relativ zueinander um 180 o.
Der Nachteil einer solchen Leuchtstofflampe ist die Unmöglichkeit einer Kompaktleuchtstofflampe.
Bekannten Kompaktleuchtstofflampe [2], mit einem Leuchtkörper mit einer oder mehreren Gasentladungsröhren, ein separater Anlasser einen rohrförmigen Körper für die elektrische und mechanische Verbindung mit einem Leuchtkörper angebracht ist und zumindest teilweise innerhalb des von dem Leuchtkörper umgeben angeordnet ist , so dass dessen Rohrkörper befestigt etwa mittig innerhalb eines durch den Leuchtkörper umgeben Raum.
Der Nachteil dieser Vorrichtung ist , dass es die Fähigkeit der Vorrichtung kompakt aufgrund der Tatsache beschränkt ist , daß die Baulänge auf eine minimale Länge des Leuchtkörpers begrenzt ist.
Der Erfindung liegt die Aufgabe zugrunde , eine kompakte Leuchtstofflampe zu schaffen, besetzen wenig Raum und kostengünstig, aufgrund der Tatsache zu realisieren , dass der Leuchtkörper und der Starter kann eine einfache Art und Weise zu teilen.
Technische Ergebnis wird erreicht aufgrund der Tatsache , dass die Kompaktleuchtstofflampe mit einem Leuchtkörper mit einer oder mehreren Gasentladungsröhren , umfassend ein separater Anlasser einen rohrförmigen Körper für die elektrische und mechanische Verbindung mit einem Leuchtkörper angebracht ist und zumindest teilweise innerhalb des Raumes angeordnet ist , durch den Leuchtkörper umgeben, so daß sein Rohrkörper etwa mittig in einem Raum, der von dem Leuchtkörper gemäß der Erfindung montiert zu einer Starterverbindung des Typs Adapter mit einem Leuchtkörper durch Verbindungsstücke, und der Leuchtkörper ist als eine Spirale oder Doppelspirale umgeben montiert.

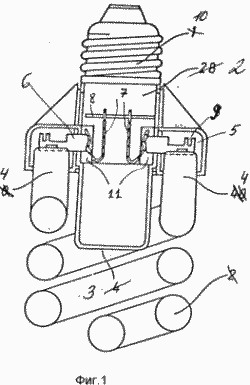

 Fig. 1 schematisch eine Kompaktleuchtstofflampe gemäß der Erfindung, eine Seitenansicht, |

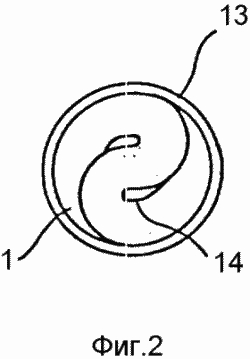

 Fig. 2 - Kompaktleuchtstofflampe mit einer Doppelhelix, Seitenansicht |
 Fig. 3 - Leuchtstofflampe nach Fig. 2 eine Seitenansicht, |
 Fig. 4 - zeigt otedinyaemy Starter mit einem Verbindungsteil für die Kompaktleuchtstofflampe nach Fig. 3 ist eine Seitenansicht. |
Fig. 1 zeigt eine Ausführungsform der Ausführung kompakte Leuchtstoff einen Leuchtkörper 1 in Form einer Doppelspirale, ein separater Anlassermotor 2 mit einem rohrförmigen Körper 3 und teilweise im Inneren des Raumes durch den Leuchtkörper 1. Der rohrförmige Körper 3 in einem Raum montiert ist , durch den Leuchtkörper etwa mittig umgeben umfassend 1, 4 Enden glow-Entladungsröhren 1 in dem Verbindungsring 5 angeordnet innerhalb des Verbindungsring 5 weist vier starren Element 6 der Steckverbindung, die, wenn der Anlasser zu zwei elastische Elemente 7 des Steckverbinders verbunden sind. Die Federelemente 7 verlötet sind, beispielsweise in der Leiterplatte 8 und einer direkten Verbindung mit anderen elektrischen Komponenten 2 Starter durchführen.
Harte Elemente 6-Pin-Anschlüsse sind als Klemmverbindungsschlitze 9, die automatisch Leitungsdrähte glühen-Entladungsröhren verbinden können. Automatischer Anschlussklemmen wird durch die Tatsache erleichtert, daß die starre Struktur des Verbinders 6 etwa auf der Höhe der Drahtleitungen vorgesehen.
Starter 2 weist einen Verbindungsteil 10 in Form eines Gewindehalter 27 Edisova E.
Die Enden des 4-Gasentladungsröhre 1 sind diametral entgegengesetzt; starre Stiftelemente 6, Gelenke sind auf beiden Seiten startera.2 angeordnet. Die Federelemente 7-Anschluss kann 11 durch starre Elemente 6 durch die axialen Schlitze erreicht werden.
Der große Vorteil dieser kompakte Lampe mit einem Leuchtkörper 1, um die Doppelhelix der Durchführung besteht darin, dass in dem Verbindungsring 5 sind nur zwei Enden 4 und daher in der Ebene des Verbindungsrings 5 deutlich mehr Platz für die elektrische Komponente 2 Starters hat.
Fig. 2, 3 und 4 veranschaulichen die Befestigung der Gasentladungsröhre 1 Das Gehäuse 3 auf dem Sockel starr angebracht ist 12, der starr mit dem Verbindungsabschnitt 10 verbunden ist.
Leuchtkörper 1 ist mit der Grundplatte 13 in einer einzigen Einheit verbunden, die eine Basis 12 und durch Drehen in der Ausnehmung 14 ist mechanisch fixiert umfasst. Der röhrenförmige Körper 3 ist 13 durch das Loch der Grundplatte eingeführt.
Durch die Kombination des rohrförmigen Körpers 3 mit einer Kappe 12 und einem Teil 10 wie möglich und Verbindungselemente 12 des Starters in der Buchse anzuordnen und der Verbindungsabschnitt 10. Auf diese Weise wird die Länge des rohrförmigen Körpers 3 minimiert werden kann.
Ausführung gemäß der Erfindung wird zusätzlich eine einfache Herstellung und axial direkte Strahlung aus. Ferner wird in dem gleichen Volumen der großen Länge Rohres.
Die Erfindung stellt eine breite Gestaltungsfreiheit. Sie kann zwei, vier, sechs oder mehr glow-Entladungsröhre oder Teile entweder parallel oder schräg davon, gegebenenfalls entsorgt werden. Der Verbindungsabschnitt kann mit Gewinde oder Bajonett, sondern auch einfach und eingefügt ohne sich umzudrehen das Produkt billiger für die Massenproduktion zu machen.
FORDERUNGEN
Kompaktleuchtstofflampe mit einem Leuchtkörper mit einer oder mehreren Gasentladungsröhren, umfassend ein separater Anlasser einen rohrförmigen Körper für die elektrische und mechanische Verbindung mit einem Leuchtkörper angebracht ist und zumindest teilweise in einem Raum, der durch den Leuchtkörper umgeben angeordnet ist, so daß sein rohrförmigen Körper montiert etwa innerhalb des von dem Leuchtkörper umgeben zentriert ist, dadurch gekennzeichnet, dass der Starter zu Verbindungen des Typs Adapter mit einem Leuchtkörper über Verbinder montiert ist, und der Leuchtkörper als Spirale oder Doppelspirale gestaltet.
Druckversion
Erscheinungsdatum 12.11.2006gg
