Erfindung
Russische Föderation Patent RU2151443
Beleuchtungseinrichtungen
Des Namens des Antragstellers: Open Joint Stock Company "Lisma"
Name des Erfinders:. Minaev I.F; Arkhipov YA. Ivanov VN. Dyrov YA
Der Name des Patentinhabers: Open Joint Stock Company "Lisma"
Korrespondenzanschrift: 430034, Saransk, Autobahn Leuchten 5, JSC "Lisma" OTI
Startdatum des Patents: 1997.03.25
Die Erfindung betrifft elektrische Industrie, insbesondere die Lichtbestrahlungsvorrichtung für Pflanzen verbessert. Das technische Ergebnis ist die Strahlungseffizienz zu erhöhen. Die Beleuchtungseinrichtung umfasst eine Strahlungsquelle, Vorschaltgeräte und svetoraspredelyayuschee Gerät. Neue Lichteinheit ist, dass die Strahlungsquelle mit der folgenden Verteilung der Strahlungsenergie im Bereich der photosynthetisch aktive Strahlung (400-700 nm) eine angegebene Natriumhochdrucklampen ist: 400-500 nm - 20 ± 5%, 500-600 nm - 50 ± 5% 600-700 nm - 30 ± 5%. Das neue Gerät wird in dem Licht und die Tatsache , dass in dem Natrium in einer Menge verwendet Füllungs 0,01-0,25 mol / cm 3 und Quecksilber in einer Menge von 0,1-5,0 mol / cm 3.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung betrifft elektrische Industrie, insbesondere die Lichtbestrahlungsvorrichtung für Pflanzen verbessert.
Lichteinheit bekannt , eine Strahlungsquelle, Vorschaltgeräte und svetopereraspredelyayuschee Vorrichtung mit [1].
Die beschriebene Lichteinheit umfasst eine Metall-Halogenlampen-Strahlungsquelle mit dem Zusatz von Natriumhalogenid, Thallium und Indium.
Der Nachteil dieser Einrichtung ist suboptimal Strahlungsenergieverteilung in der photosynthetisch aktive Strahlung (PAR) -400-700 nm:
400-500 nm - 35 ± 5%
500-600 nm - 50 ± 5%
600-700 nm - 15 ± 5%
Nach dem gleichen [2] Strahlungsanteil bedingt rote Zone PAR (600-700 nm) sollte als 25% nicht unterschreiten.
Das Ziel der Erfindung ist es, die Effizienz der Lichtemissionsvorrichtung in crop Bestrahlung zu erhöhen.
Das Ziel wird dadurch erreicht, dass die Beleuchtungseinheit eine Strahlungsquelle, Vorschaltgeräten und svetoraspredelyayuschee Vorrichtung, wobei die Quelle eine Hochdruck - Natriumlampen mit der folgenden Verteilung der Strahlungsenergie im Bereich der photosynthetisch aktiven Strahlung (400-700 nm)
400-500 nm - 20 ± 5%
500-600 nm - 50 ± 5%
600-700 nm - 30 ± 5%
Natriumhochdrucklampe kann quecksilberfrei sein, in welchem Fall das Natrium in einer Menge von 0,01 Teilen verwendet , in Füllung - 0,25 mmol / cm 3 oder Quecksilber und das Natrium und das Quecksilber in einer Menge von 0,1 Teilen verwendet , in Füllung - 5 0,01 und 0 bis 0,25 mmol / cm 3.
Die Lichteinheit der vorliegenden Erfindung experimentell gewählten Zusammensetzung Inhalt liefert im roten Bereich konventionell PAR (600-700 nm) Lichtausbeute erhöht, die hohe Ausbeuten an den meisten Gemüse zur Verfügung stellt.

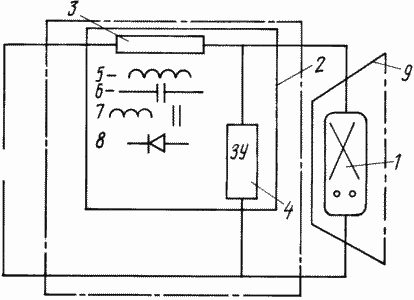

Die Erfindung wird anhand einer Zeichnung näher erläutert.
 |
Die Installation umfasst eine Lichtquelle - Natriumhochdrucklampe 1. Control 2 enthält Vorschaltgerät 3 und Zündgerät 4. Das Vorschaltgerät Einheit 3 kann eine induktive 5, kapazitive 6, 7 und kombinierte elektronische Verteilung und 8. Der Strahlungsreflektor 9 sein. Anlagenbetrieb nicht grundsätzlich verschieden von der bekannten Systeme. Nachdem die Lichteinheit an eine Stromquelle der Zündung von Hochdruck-Natriumlampe mit Hilfe der Zündvorrichtung Verbindungs getragen, die eine elektrische Hochspannungsimpuls erzeugt. Bei der Lampe nach dem Flare-up-Periode ist fest Bogen in Natrium- und Quecksilberdampf. Natriumhochdrucklampe emittiert einen Strom mit einer bestimmten Verteilung der Strahlungsenergie im Bereich der PAR. |
Svetopereraspredelyayuschee Gerät richtet die Strahlungsfluss auf Kulturpflanzen, eine hohe Ausbeute an Gemüse bietet.
Die Strahlungsenergie wird in der PAA wie folgt verteilt:
400-500 nm - 20 ± 5%
500-600 nm - 50 ± 5%
600-700 nm - 30 ± 5%
Diese Strahlungsenergieverteilung experimentell bestimmt von Bedingungen gewährleistet hohe Ausbeuten an Gemüse.
Wenn eine andere Verteilung der Strahlungsenergie kann nicht die hohe Ausbeute kultiviert Gemüse erreichen: Gurken, Tomaten, Salat, usw.
Anzahl von Hochdruck - Natriumlampe Füllungskomponenten und wird experimentell für die Natrium bestimmt 0,01-0,25 mmol / cm 3 und für Quecksilber von 0,1 bis 5,0 mmol / cm 3.
Wenn geringere Mengen an Natrium unzureichend ist für einen normalen Betrieb der Lampe während ihrer gesamten Lebensdauer, denn Natrium verlässt die Entladung während der Adsorption, Absorption, Chemisorption.
Wenn mehr Natrium nicht bereits zusätzliche positive Wirkung erzielt, und die Kosten für die Erfassung, Speicherung und Verarbeitung steigen.
Die Menge an Quecksilber wird durch die Bedingungen, die Spannung an der Lampe bestimmt.
Beispiele für spezifische Leistung sind in Tabelle gezeigt.
Die Umsetzung der vorliegenden Erfindung verbessert die Effizienz der Lichtemissionsvorrichtung für den Anbau von Gemüse (Gurken, Tomaten, Salat) in Gewächshäusern.
verwendete Literatur
1. Pat. Russland, 2035794 N, N BI 14, '95
2. Prikupets LB, Tikhomirov AA "Optimierung des Emissionsspektrums für Gemüse in intensiven photoculture wächst", "Lighting" von N 3, '92
FORDERUNGEN
1. Eine Beleuchtungsvorrichtung mit einer Strahlungsquelle, Vorschaltgeräte und svetoraspredelyayuschee Vorrichtung aufweist, dadurch gekennzeichnet, dass die Strahlungsquelle mit der folgenden Verteilung der Strahlungsenergie im Bereich der photosynthetisch aktiven Strahlung eine Natriumhochdrucklampen ist (400-700 nm):
400-500 nm - 20 ± 5%
500-600 nm - 50 ± 5%
600-700 nm - 30 ± 5%
eine Lampe in der Zusammensetzung des Natriumgehalt von 0,01 verwendet , - 0,25 mol / cm3.
2. Beleuchtungsvorrichtung nach Anspruch 1, dadurch zusätzliche Quecksilberlampe in der Füllzusammensetzung in einer Menge von 0,1 verwendet , gekennzeichnet - 5,0 mol / cm 3.
