Erfindung
Russische Föderation Patent RU2123633
LICHTDESIGN

Die Leuchtgeräte. Know-how. EINFÜHRUNG. PATENT. TECHNOLOGY.

Erfindung. Die Leuchtgeräte. Russische Föderation Patent RU2123633

Name des Bewerbers: Geschlossene Aktiengesellschaft für spezielle Gestaltung und Technik Büro von Licht und Beleuchtungseinrichtungen "Elektroluch"
Name des Erfinders:. Basov YG; Leonov SN. Sysun VV
Der Name des Patentinhabers: Geschlossene Aktiengesellschaft für spezielle Gestaltung und Technik Büro von Licht und Beleuchtungseinrichtungen "Elektroluch"
Adresse für die Korrespondenz:
Startdatum des Patents: 1997.09.08

Die Beleuchtung ist auf die Räumlichkeiten, Cafes, Restaurants, Kirchen, Zimmer von Hotels und anderen Einrichtungen zu beleuchten. Das technische Ergebnis besteht in der Verbesserung der dekorativen Eigenschaften der Vorrichtung, während die Nutzungseffizienz des Lichtstroms zu verbessern. Die Vorrichtung umfasst einen Ventilhalter mit mindestens einer Lampenfassung und dekorative Elemente und von diesen Kristallelementen hängen. Die Spannvorrichtungen montiert und an die Einrichtung Leistungshalbleiterlicht geschalteten Dioden mit Linsen, deren optische Achsen sind darauf gerichtet, an den Kristallelementen und / oder auf ausgewählte Bereiche der dekorativen Elemente emittieren. Somit Dioden können auf einer Platte in der Form eines Polygons das Futter umgebenden angebracht werden und sind mit einer elektronischen Konverters oder Netz oder Generator an den photoelektrischen (Solarbatterie) verbunden. Das Gerät kann mit Streuwinkeln 0,3-20 o der Höhe von 0,5 die maximale Strahlungsleistung in hoher Helligkeit Leuchtdioden unterschiedlicher Farbe (blau, grün, rot, gelb) verwendet werden.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft Lichttechnik, insbesondere für Beleuchtungsvorrichtungen wie Kronleuchter, Tischlampen (Kronleuchter) und andere dekorative Leuchten mit reflektierenden und Brechungs, wie Kristallelemente. Das Gerät ist für die Beleuchtung von Räumen, Cafés bestimmt, Restaurants, Kirchen, Zimmer von Hotels und anderen Einrichtungen.

Bekannte Beleuchtungseinrichtungen (Lampen, Kronleuchter) [1.2] , um einen rohrförmigen Ventilhalter mit Patronen und Röhren und die umliegenden dekorative Elemente enthalten , hingen an ihnen mit Kristallelemente , die in den Raum brechen und streuen das von der Lampe Lichtleistung ausgeht.

Nachteile , die durch analoge s schwer zu geben , den Streulichtfluss Vielzahl von Farben.

Bekannte Beleuchtungseinrichtung [3], eine Bewährungs an einer Decke dekorative zylindrischen Ventilhalter umfassend mit Patronen und Lampen und koaxial ein, zwei oder drei Ring dekorative durchbrochene Element mit Öffnungen an den Seitenwänden, die Kristallelemente vielfältig ist und suspendierte Kristallelemente, rund um die Lampe.

Ausgewählte als Prototyp Gerät [3], und geben nicht die Streulichtfluss Vielzahl von Farben, das heißt, keine Erweiterung im Bereich der Teilstrom liefern dekorativen Eigenschaften zu verbessern, aber auch nicht den nützlichen Teil des Lichts in der oberen Hemisphäre verstreut erlaubt (in Richtung der Decke).

Das Ziel der Erfindung ist die dekorative Eigenschaften zu verbessern , während der Nutzungsfaktor des Lichtstroms der Beleuchtungsvorrichtung zu verbessern.

Bedruck Aufgabe wird dadurch erreicht, dass die Beleuchtungseinrichtung eine Ventilhalter mit mindestens einer Patrone und einer Lampe, und dekorative Elemente mit suspendiertem auf sie brechenden Licht Flusselemente, wie Kristallelemente, sondern auch ein Mittel der Macht in der Halterung montiert und angeschlossen umfassend Leistungshalbleitereinrichtungen Leuchtdioden mit Linsen, deren optische Achsen entlang mindestens eines Teils der Brechungselemente und / oder an einem ausgewählten Teil der dekorativen Elemente gerichtet.

Diese Aufgabe wird durch die Tatsache erreicht , dass die lichtemittierenden Halbleiterdioden auf dem Lampenhalter angebracht sind , die Platte in Form von Polyeder umgibt, und eine Einrichtung , mit der Stromversorgung verbunden ist .

Er trägt zum Ziel zu erreichen, und die Tatsache , dass die lichtemittierenden Halbleiterdioden an einem elektronischen Wechselrichterversorgung angeschlossen sind, an dem Ventilhalter zusammengebaut und geschlossen dekoratives Element.

Ein anderer Weg , um das Ziel zu erreichen , ist , dass das Ventil in Photovoltaik - Generator (Solarzelle) als einer ausgebildet ist, eingeführt, zwei oder mehr umgerechnet auf die Lampe und Brechungselemente aus Silizium oder Gallium Arsenal Platten mit pn- Übergänge auf einer Platte in der Form montiert ist Polyeder und außerhalb der lichtemittierenden Halbleiterdioden angeschlossene Leitungen.

20 o der Höhe von 0,5 die maximale Strahlungsleistung - Das Ziel wird durch die Tatsache , dass die angewandten hoher Helligkeit Licht emittierende Halbleiterdioden unterschiedlicher Farbe und dem Streuwinkel im Bereich von 0,3 erreicht.

Die meisten Ausführungsformen der Vorrichtung bevorzugt im Sinne der Erfindung der Ausführung in den Zeichnungen dargestellt.

LICHTDESIGN

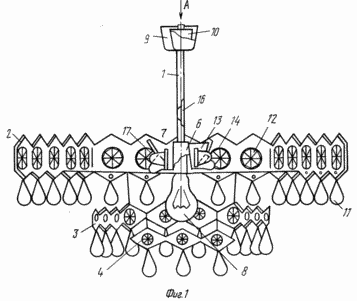

Fig. 1 zeigt eine Beleuchtungseinrichtung (fixture) mit einem Versorgungsnetz mit einem photoelektrischen Wandler oder Generator, einer Seitenansicht, teilweise im Schnitt,

LICHTDESIGN

Fig. 2 - das gleiche wie Fig. 1, Blick A-A

LICHTDESIGN

Fig. 3 - Schema des optischen Strahlengang der Leuchtdiode und dem Brechungslinsenelement in dem dekorativen Element Beleuchtungseinrichtung Dorn montiert

Fig. 1 und 2 ist die Beleuchtungsvorrichtung als Kaskade Kronleuchter mit einem rohrförmigen Halter 1 Ventil bestehend aus drei hexagonalen dekorativen Elementen 2, 3 und 4 sind koaxial in Bezug auf den Träger 1 und fixiert Erweiterungen 5 an der montierten auf dem Ende des Halters dekorative Abdeckung 6 der Patrone 7 mit Lampe entworfen 8.

Am entgegengesetzten Ende des Halters 1 Sechseck Dekorplatte 9 installierte Leistung 10 bedeutet, ist eine elektronische Umrichterspeisung, sondern auch für hängende Kronleuchter an der Decke läuten. In den dekorativen Elementen 2, 3 und 4 Brechlichtfluss Elemente ausgesetzt sind, wie zum Beispiel Elemente 11 und der Kristall 12. Der Kristall 12 Perlen in den Fenstern aufgehängt Dornen dekorativen Elementen 2, 3 und 4. In den Beleuchtungskörper Geräte für den Umwelt dekorative Abdeckung 6 in seiner Sicken installiert Panel 13 und die Form eines Polyeders aufweist, insbesondere Sechseck montierten Halbleiter Leuchtdioden 14, 15 mit den Linsen (sm. Fig. 3) ausgebildet ist, die optische Achse 0-0 denen zumindest ein Teil der refraktiven Elemente 12 bzw. 11, beispielsweise gerichtet ist, jedes zweite, dritte oder vierte Kristallelement. In diesem Fall wird von der lichtemittierenden Halbleiterdiode der Strahlungsstrahl 14 emittiert wird, kann an den Kristall angrenzend belichten und ein Elementteil 12 des Zierelements (Dorns) 2, wie in Fig. 3, oder es kann nur an einen ausgewählten Abschnitt eines dekorativen Elements 2, 3 oder 4 gesendet.

Tragelichtemittierenden Halbleiterdioden 14 ist die Platte 13 aus einer flexiblen Folie Fiberglas, und Dioden 14 montiert durch PCB mit der Stromversorgungseinrichtung 10 verbindet.

In der ersten Ausführungsform der Beleuchtungsvorrichtung Leistung lichtemittierende Halbleiterdioden 14 parallel-seriellen Kette Ballastwiderstände (Fig. Nicht gezeigt) an der Stromversorgungseinrichtung 10 verbunden sind, auf der Grundlage einer elektronischen Wechselrichterversorgung gebildet, Niederspannungs-stromführenden Leiter 16 angebracht in dem Halter 1 in diese Lampe 8 ist mit dem Netzstromdrähten verbunden und ist in dem Halter 1 angeordnet.

In der zweiten Ausführungsform ist die Beleuchtungseinrichtung in seinem Ventil anstelle des Inverters 10 eingesetzt Photovoltaikgenerator (Solarbatterie) 17 in Form eines aus zwei oder mehr umgerechnet auf die Lampe 8 und dem Brechungselemente 11 und 12 aus Silizium oder Galliumarsenid Platten mit pn- Übergänge in dem oberen Teil der Platte 13 und einer Leitung zu den lichtemittierenden Halbleiterdioden 14 verbunden eingestellt.

Da die Halbleiterleucht 14 Dioden mit hoher Helligkeit Halbleiter - Dioden unterschiedlicher Farbe (grün, blau, rot, gelb) mit dem Streuwinkel im Bereich von 0,3 bis 20 0,5 o Niveau für die maximale Sendeleistung angewendet werden .

Am meisten bevorzugt ist die Verwendung von High-Brightness-und High-Power "HEWLETTPACKAPDGmlH" Unternehmen Leuchtdioden, Deutschland, Firma "Nichia" Japan und OJSC "Start" Russland. Als Haus Dioden Leuchtdioden Typ Y-164A verwenden können; B, D; U-114A, B; U-118A, hergestellt von JSC B. "Start".

Verbesserung der dekorativen Eigenschaften, während die Nutzungseffizienz der Vorrichtung verbessert Beleuchtungs vorzugsweise in der unteren Halbkugel des Lichtstroms wird wie folgt erreicht.

Wenn das Gerät an das Netz zur gleichen Zeit die Stromversorgung angeschlossen ist, wird an die Lampe 8 zugeführt, und (für die erste Ausführungsform) über einen elektronischen Wandler 10 Wechselstrom in Gleichstrom oder gepulstem Strom Niederspannung (9-12 V) Licht emittierende Halbleiterdioden 14 mit Linsen 15, mit hoher Helligkeit Lichtleiter verbunden Strahlen unterschiedlicher Farbe auf die Kristallelemente 11 und 12 und / oder dekorative Elemente der Armierung. Brechungselemente an den Seiten des Kristalls (siehe. Fig. 3), und einen teilweise reflektierenden, erzeugen Lichtstrahlen Lichtfarben mit einem Lichtstrom der Lampe gemischt, wodurch die dekorativen Eigenschaften der Beleuchtungsvorrichtung zu verbessern.

Für die zweite Ausführungsform der Vorrichtung, wenn Sie es mit dem Netzwerk Lampe anschließen 8 einen Lichtstrahl erzeugt, der die Platte Photovoltaik-Generator 17 (Solarzelle) abstrahlt, basiert auf dem Phänomen der inneren photoelektrischen Effekt, auf den externen Anschlüssen der erzeugt wird, wobei die Platte Photo. Verbunden mit dem Generator 17, der Halbleiter Leuchtdioden mit Linsen 14, 15 damit beginnen, verschiedene Lichtemissionsfarbsättigung erzeugen gerichtet Kristallelemente 11 und 12 und / oder dekorativen Elementen der Verstärkungs wie oben beschrieben für die erste Ausführungsform der Vorrichtung.

Erhöhung der Effizienz der Lichtstromeinheit durch die Möglichkeit der Lokalisierung und Strahlungskonzentration in der Kristallelemente, Brechungs und den Lichtstrom in das Innere diffundiert.

Weitere Vorteile ergeben sich aus dem Beitrag und effektiver Lichtstrom erzeugt durch LEDs, die Gesamtlichtstrom-Geräte, wie sie haben eine Lichtleistung von 2 bis 2,5-mal höher als die in der Kronleuchter Lampe verwendet wird.

QUELLEN VON INFORMATIONEN

1. Sysun VV, Morozov EP, AA Gorodischanov "Beleuchtungseinrichtung". Pat. RF N 1776342. Bul. Rec. 42 N, 15.11.92.

2. JO Bulatov, VV Sysun Die Beleuchtungseinrichtung mit einstellbarer Armaturen. Pat. RF N 2035006. Bul. Rec. 13 N, 10/05/95.

3. Katalog "Kristall-Lenchten". Die Firma "Rudolf Molecs und Suhn Wien, Österreich, 1992.

FORDERUNGEN

1. Beleuchtungseinrichtung ein Ventil umfasst, der Halter umfassend mindestens einen Halter und eine Lampe, dekorative Elemente und Elemente brechende Lichtfluss solcher Kristall auf dekorativen Elementen aufgehängt ist, dadurch gekennzeichnet, dass es mit einem Halbleiter-Leuchtdioden mit Linsen und dem Elektrowerkzeug vorgesehen ist, sind, wobei die Licht emittierende Halbleiterdioden mit einer Leistungseinrichtung und installiert verbunden, so dass ihre optischen Achsen entlang wenigstens eines Teils der Elemente gerichtet sind brechende Lichtstrom und / oder auf einem ausgewählten Teil der dekorativen Elemente.

2. Beleuchtungseinrichtung nach Anspruch 1, dadurch gekennzeichnet, dass es mit einer Platte in Form eines Polyeders vorgesehen ist, die eine Lampenfassung umschließt, auf dem die lichtemittierenden Halbleiterdioden.

3. Beleuchtungsvorrichtung nach einem der Ansprüche. 1 und 2, dass als Mittel zur Leistungselektronik-Wandler verwendet Versorgung gekennzeichnet montiert auf dem Traganker und Innendekorationselement.

4. Beleuchtungseinrichtung nach Anspruch 2, dadurch als Mittel zur Leistung des Photovoltaik-Generators verwendet, dadurch gekennzeichnet, gebildet als eine, zwei oder mehrere Platten aus Silizium oder Galliumarsenid mit pn-Übergängen der Lampe zugewandt ist und Elemente brechende Lichtfluß und auf einer Platte in Form eines Polyeders.

5. Beleuchtungsvorrichtung nach einem der Ansprüche 1 bis 4, dadurch gekennzeichnet , daß als lichtemittierende verwendeten Dioden in hoher Helligkeit lichtemittierenden Halbleiterhalbleiterdioden unterschiedlicher Farbe und dem Streuwinkel im Bereich von 0,3 bis 20 0,5 o Pegel für die maximale Sendeleistung.
