Russische Föderation Patent RU2107022
HOCHFREQUENTEN Ozonators
Name des Antragstellers: Bezrukikh Evgeny Grigoriev
Name des Erfinders:. Bezrukikh EG; Dolgopolov BB. Lupinin VK. Shiryaev AV
Der Name des Patentinhabers: Bezrukikh Evgeny Grigoriev
Adresse für die Korrespondenz:
Startdatum des Patents: 1993.09.01
Usage: Erhalten von Ozon aus Sauerstoff oder Sauerstoff enthaltenden Gemische (insbesondere Luft). Die erfindungsgemässe hohe Ozonisator eine Quelle für Hochfrequenzleistung umfasst, synthetische lange Leitung und dem Ozongenerator ist mit einem Hochspannungs-Kondensator, dessen Kapazität deutlich größer ist als die intrinsische Ozongenerator Behälter in dem Ozongenerator Leistung vysokoelektroprovodnym Bildschirm in künstliche lange Linie Stromsensor eingeführt eingeführt vorgesehen und eine automatische Frequenzsteuerung, die zwischen der Stromquelle und der langen künstlichen Leitung verbunden sind.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung betrifft chemische Technik, nämlich auf die Ozon aus Sauerstoff oder Sauerstoffgemischen einzubauenden Geräte zur Herstellung und können als Lösungen für Umweltprobleme (Trinkwasser, Abwasser, etc.) und in einigen verwendet werden Bereiche der Wirtschaft: in der Lebensmittelindustrie für die Sterilisation von Wasser in Schwimmbädern (. Haltbarkeit von Gemüse, Obst und andere Produkte zu erhöhen), usw.
Der nächste in technischen Wesen der vorgeschlagenen Erfindung ist es Ozonisator Hochfrequenz - Leistungsquelle, einen Generator Ozon in der Form eines zylindrischen Kondensator mit Nadeln, künstliche und lange Leitung verbunden in Serie mit dem Ozongenerator ausgestattet angeordnet.
Einer der Hauptnachteile dieser Vorrichtung ist die instabile Regelung seiner Arbeit in der Änderung der Ozonkonzentration in der Ausgabe von Ozon-Gas - Mischung ausgedrückt. Es gibt mehrere Gründe dafür. Der erste Grund für die Instabilität des Ozonerzeugers eigenen Behälter, der mit einem Luftspalt von zwei leitenden Elektroden besteht. Der Ozongenerator ist funktionsunfähig eigene Kapazität C r, während der Ozongenerator in der Entladungsstrecke zwischen den Plasmaelektroden gebildet wird, die eine relative Permittivität aufweist
> 1 (3) als ein Ergebnis der Kapazitätsozongenerators C wird gleich i +
C r. .
Künstliche durch eine lange Leitung pro Längeneinheit verteilt Widerstand R, die Induktivität L, Kapazität C, Leitfähigkeit G. Für Übertragungsleitungen mit geringen Verlusten bei hohen Frequenzen Ungleichheiten gekennzeichnet:
wo
zyklische Schwingungsfrequenz, und es ist eine Linie,
wo
Z in - der Leitungsimpedanz.
künstliche Leitung hat eine kapazitive Last (Ozongenerator)
Z1 = -iX1 = -i · 1 / (
· C), (4)
dann wird die Spannung der Leitung ist die Verteilung:
wo
Verteilungskoeffizient
Somit erreicht die Spannung am Ozonerzeuger einen Maximalwert gleich der Länge x c bei künstlichen Linie, etwas weniger
/ 4, es arbeitet optimal unter diesen Bedingungen.
Bei einer Änderung der Lastkapazität mit C g C g + C r variiert die Lastwert XI und als Folge davon wird die Ozongeneratorspannung wird auf U x <U max, dh gleich sein. E. Es wird eine Abweichung von einem optimalen Modus, und somit die Konzentration des Ozons in dem Ozongasgemisch der Ozonisator verlass unter optimal, stellt es ein Element der Instabilität beim Betrieb des Ozongenerators.
Die zweite Ursache der Instabilität - Offenheit künstliche lange Linie in einer Spirale gebildet. Spirallinie erzeugt ein magnetisches Feld um ihn herum, wenn Aktionen Felder streunen Bereich außerhalb des leitfähigen Objekt oder ein Objekt, das eine magnetische Permeabilität hat
> 1, dann Linie L. Option ändern Basierend auf der Formel (5) zeigt , dass auch in diesem Fall wird auf U x <U gleich am Ozongenerator wird wieder eine Abweichung von der optimalen Modus und die Spannung sein . Dies ist der zweite Faktor der Instabilität des Ozonator.
Die dritte Ursache Instabilität Ozonisator - lange thermische Erwärmung der künstlichen Linie und seine Elemente unter der Wirkung eines Versorgungsstroms, die eine Änderung in L und C aufgrund von Strukturänderungen unter der Wirkung der Spiral thermischen Längenausdehnungsparameter verursacht.
Wenn die Bedingung U max= U n, wobei U n - Zündspannung Ozon - Generator, dann die U x <U = U n Ozongenerator entladen kann gar zu stoppen, dann ist er nach der Wiederherstellung der Parameter L und C wieder auftreten können, usw.
Das Ziel der Erfindung ist es, die Stabilität der Hoch Ozonisator zu erhöhen
Diese Aufgabe wird zum einen die Aufnahme in die Hochspannungs - Kondensatorleistungskapazität C o Ozongenerator mit wesentlich größer als die C d des Ozongenerators Eigenkapazität. Dies führt zu der Tatsache, dass die Last für eine lange Leitung einen Wert hat,
-i · XI 1 = -i · 1 / [ · (C 0 + C d)]
wenn ein Ozongenerator und dem Leerlauf,
-i · XI 2 = -i · 1 / [ · (C 0 + C i + C z)]
wenn ein Ozongenerator ausgeführt wird , und da die Beziehung C 0 »C r> C g ist der Wert von C g Änderungen zu laden ist praktisch keine Wirkung, kann sie vernachlässigt werden und Hochfrequenz - Ozonisator ist stabil.
Zweitens versorgt die Spirale synthetische lange Linie vysokoelektroprovodnym Bildschirm, die vollständig den Einfluss von Fremd leitfähigen Objekten und Objekten mit magnetischer Permeabilität größer als 1 eliminiert.
Drittens, die Hochfrequenzleistung der Ozongenerator durch den Stromsensor und der automatischen Frequenzsteuersystem mit einer Rückmeldung an die HF-Stromversorgung versorgt. Dieses System funktioniert so, dass jede Änderung in der Eingangs künstlichen langen Leitungsstrom (und es bei einer Frequenz, bei der an seinem Ende auf der aktuellen maximalen Eingangs hat, wird eine maximale Spannung gebildet wird) führt zu Abnahme der Frequenz in der Richtung zu ändern, wo der Strom reduziert wird, um max (und damit an den Ozongenerator wird die Spannung auf den Wert U max verringert wird.
In einer Studie der Patent- und wissenschaftlichen Literatur durchgeführt, zeigte Anzeichen dafür, dass die angebliche Erfindung aus dem Stand der Technik unterscheiden, die das Kriterium der "signifikanten Anzeichen" schließen lässt.
Diese Eigenschaften, wenn sie mit dem Stand der Technik, führen zu dem Schluss der vorgeschlagenen Vorrichtung nach dem Kriterium "Neuheit".

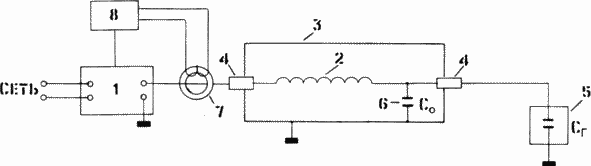

Die Zeichnung zeigt ein Schaltbild der Hochfrequenz-Ozonisator. Hoch Ozonisator enthält Hochfrequenzleistungsquelle 1 durch das Netz mit Strom versorgt, die mit einer künstlichen Länge der Leitung 2 angebracht vysokoelektroprovodnym Bildschirm 3, isoliert aus dem Eingangs- und Ausgangs dinii Isolatoren 4, die in Reihe mit dem Ozongenerator 5, parallel zu welchem zusätzliche Hochspannungskondensator 6 verbunden ist und zwischen eine Hochspannungs-Leistungsquelle 1 und die Leitungslänge ist 2 7 Stromsensor an die automatische Frequenzsteuereinheit 8 gekoppelt und maximale Leistung 1 mit der Hochspannungsrückkopplungsquelle.
Vorrichtung arbeitet wie folgt
Die Hochfrequenz - Stromversorgung I schwingt mit einer Amplitude U g bei der Betriebsfrequenz Wer diente im System: synthetische lange Reihe von 2-Ozongenerator 5 zusätzlichen Kondensator 6, wobei der Spannungsanstieg auf U max größer oder gleich der Spannung U Zündung Ozon - Generator g.
Unter der Einwirkung von U max in dem Ozongenerator 5 (Sauerstoff oder Luft wird dem Raum zugeführt Interelektrodenspielraüme) erfahren eine Hochfrequenzentladung tritt Ozonsynthese. Da die Hochspannungskondensator 6 wesentlich größer ist als seine eigenen Ozongenerator Kapazität (C o >> C d) ist, tritt die Entladung und die nachfolgende Veränderung der Stabilität des Generators nicht verletzen kann . Da die thermische Heizelemente einer langen Reihe 2 unter dem Einfluss eines elektrischen Stroms seiner verteilten Parameter L und C verändert, was die Stabilität der Hochfrequenz-Ozonisator zu stören suchen, aber jede Eintrittsstrom kleine Änderung in einer langen Linie 2 führt zu einer kleinen Änderung der Betriebsfrequenz und Ausgangsparameter Ozonator stabil bleiben.
Ein Vorteil der Erfindung ist die Möglichkeit einer wesentlichen Erhöhung der Stabilität der Hochfrequenz-Ausgangsparameter Ozonisator und folglich die Zuverlässigkeit der Vorrichtung verbessert wird.
FORDERUNGEN
Die Hochfrequenz-Ozonisator, eine Quelle für Hochfrequenzleistung umfasst, eine künstliche lange Linie und der Ozongenerator in Form eines Kondensators, wobei das synthetische lange Linie mit vysokoelektroprovodnym Bildschirm parallel zur zu einem Hochspannungskondensator verbunden Ozongenerator mit einer Leistung von mehr als seine eigene Kapazität, und zwischen der Quelle lange Leitungsstromsensor gekoppelt an die automatische Frequenzsteuereinheit ein Hochfrequenz-Stromversorgung und angeordnet, um die Frequenz der Hochfrequenzenergiequelle zu steuern.
