Erfindung
Russische Föderation Patent RU2242071
SWITCH NETWORK MIT VERBRAUCHERSCHUTZ AUS DER SURGE

SWITCH-Netzwerk mit Schutz der Verbraucher vor Überspannung. Know-how. EINFÜHRUNG. PATENT. TECHNOLOGY.

Erfindung. SWITCH-Netzwerk mit Schutz der Verbraucher vor Überspannung. Russische Föderation Patent RU2242071

Name des Antragstellers: Woodpeckers Rotefan Nikolajewitsch (RU)
Name des Erfinders: Woodpeckers Rotefan Nikolajewitsch (RU)
Der Name des Patentinhabers: Woodpeckers Rotefan Nikolajewitsch (RU)
Korrespondenzanschrift: 141400, Region Moskau, Khimki, ul .. Kudryavtseva, 6, kv.61, R.N.Dyatlovu
Startdatum des Patents: 2003.09.03

Die Erfindung bezieht sich auf das Gebiet der elektrischen Schutz, einschließlich elektronischer Vorrichtungen, die hauptsächlich für den Hausgebrauch, wie Fernsehgeräte und Personal Computer. Netzwerk-Switch mit dem Verbraucherschutz Surge enthält ein erstes elektromagnetisches Relais mit Leistungskontakten, die mit dem ersten Eingangsanschluß der Stromversorgung und Ausgang - mit dem ersten Anschluß des Verbrauchers. Der zweite Leistungsanschluß mit dem zweiten Benutzerendgerät gekoppelt ist. Ein zweites elektromagnetisches Relais in Reihe mit dem ersten. "Start" -Taste wird auf dem Anker des ersten elektromagnetischen Relais über ein Verlängerungskabel mechanisch gekoppelt. Schließerkontakte des zweiten Relais sind mit der Wicklung des ersten Relais. Widerstand parallel zu einem Kondensator mit der Spule des zweiten elektromagnetischen Relais verbunden und die Ausgangsleistung durch die Diode Anodenkontakt und dem zweiten Versorgungsanschluss jeweils mit den in der ersten und zweiten elektromagnetischen Relais verbunden angeschlossen. Die Erfindung ermöglicht die Schaltungseinrichtung die Anzahl ihrer Bestandteile zu vereinfachen und zu verringern, was die Zuverlässigkeit der Vorrichtung erhöht.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf das Gebiet der elektrischen Schutz, einschließlich elektronischer, Geräteüberspannung.

In windigen Gebieten des Landes, vor allem in ländlichen Gebieten, zu Freileitungen auftreten Notfall Überlappstöße von Drähten, deren Berührung und Klippen, aufgrund dessen, was Spannungsnetze können 220 bis 380 erhöht werden, was zu einem Ausfall der elektrischen und elektronischen Geräte führt.

Unter stationären Bedingungen, wie Reparaturen oder andere unvorhergesehene Fälle, verlieren oder die Neutralleiter brechen. Somit zwei unterschiedlichen Phasen angeschlossene Verbraucher, wird in Reihe mit einer Netzspannung von 380 V verbunden werden,

Wenn die Verteilung der in Reihe geschalteten Lasten unter den Überspannungs lang wirkenden sein wird, kann es eine Feuergefahr, auch in städtischen Gebieten schaffen.

Eine Vorrichtung zum Schutz von Drehstromverbrauchern aus dem Verlust von Phase (Auth sehen .. Zertifikat №1279009, H 02 N 7/08, 1984), ein elektromagnetisches System mit Leistungskontakten umfasst, enthalten Terminals zwischen der Quelle und dem Verbraucher, auf die Schaltfläche "Start" und "Stop" und eine Schutzschaltung für den Thyristor.

Die Nachteile der bekannten Vorrichtungen umfassen die Tatsache , dass es Überspannungsschutz nur bei Unterbrechung des Neutralleiters enthält.

Bekannte Verbraucherüberspannungsschutzgerät (siehe. Magazin "Radio" 1/89 Artikel V.Solonenko und E.Aleshina "Schutzeinrichtung Überspannung", S. 79), die mit Leistungskontakten eines elektromagnetischen Relais enthält, und als Schwellenwert verwendet Element Begrenzungswiderstand Widerstand auf der Hochleistungsdiode und dem Kondensator gebildet.

Die Nachteile der bekannten Vorrichtungen umfassen die Tatsache , dass das Gerät im Standby - Modus bleiben. So Widerstände überhitzen, was die Zuverlässigkeit dieser Schutzregelung reduziert.

Die vorgeschlagene technische Lösung beseitigt die oben genannten Nachteile und zudem ein Netzwerkschalter ist der Netzschalter mit Überspannungsschutz ausgestattet.

Außerdem kann das Gerät mit der zweiten Stufe der Schutz ausgestattet werden, die die Zuverlässigkeit der Arbeit erhöht wird, wie in diesem Fall der Faktor Zuverlässigkeit von vorrangiger Bedeutung ist.

Das technische Ergebnis wird durch die Netzvermittlung zum Schutz des Verbrauchers vor Überspannung, umfassend ein elektromagnetisches Relais mit Leistungskontakten erreicht, wobei der Eingang mit dem ersten Anschluß der Stromversorgung und Ausgang mit dem ersten Endgerät des Benutzers verbunden ist , einen zweiten Anschluss der Stromversorgung mit dem zweiten Anschluss des Verbrauchers verbunden ist , einem Widerstand, einer Diode und einem Kondensator ferner mit einem zweiten elektromagnetischen Relais in Reihe mit dem ersten, auf "Start", der mechanisch mit dem Anker des ersten elektromagnetischen Relais über ein Verlängerungskabel verbunden ist, stellen Kontakte des zweiten Relais verbunden ist, des ersten Relais an der Wicklung, und ein Widerstand parallel zu einem Kondensator mit der Wicklung des zweiten elektromagnetischen Relais verbunden ist, und die Ausgangsleistung durch die Diode Anodenkontakt und dem zweiten Versorgungsanschluss jeweils mit den verbundenen Anschlüssen in der ersten und zweiten elektromagnetischen Relais.

Bei einer bestimmten Komplikationen von Schaltungen in der Vorrichtung der zweiten Schutzstufe, wobei die Diodenkathode mit der Kathode des Thyristors verbunden ist, an ersten Anschlüssen eines Widerstands verbunden ist, einen Kondensator und einen veränderlichen Widerstand, eine Steuerelektrode mit dem zweiten Anschluß des Widerstandes und der Anode der Zener-Diode verbunden sind, eingeschaltet werden, deren Kathode mit dem zweiten Anschluß verbunden einen Kondensator und mittleren Abschluss veränderlichen Widerstand, dessen zweiter Anschluß mit dem zweiten Stromversorgungsanschluß und die Anode des Thyristors mit dem Mittelpunkt der in Reihe geschalteten ersten und zweiten elektromagnetischen Relais verbunden ist, verbunden ist.

Um die Bauteilstrukturen und die Erweiterung seines Umfangs der Verwendung zu entwickeln, wird die Schaltfläche "Start", mechanisch mit dem Anker des ersten elektromagnetischen Relais wird durch die Schaltfläche "Start" ersetzt, ausgestattet mit zwei Paaren Schließen von elektrischen Kontakten, von denen eine parallel mit der zweiten elektromagnetischen Relais die Wicklung und die andere ein Eingangsanschluß mit dem ersten Versorgungsanschluß verbunden ist und das andere - mit der Anode der Diode.

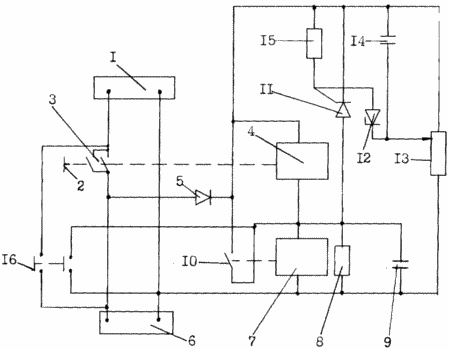

Die Zeichnung ist ein Schaltbild eines Netzwerk-Switch an den Verbraucherschutz gegen Überspannung, einschließlich Nahrungsergänzungsmittel für die weitere Entwicklung der vorgeschlagenen technischen Lösung.

SWITCH NETWORK MIT VERBRAUCHERSCHUTZ AUS DER SURGE

Netzwerk-Switch mit dem Verbraucherschutz Surge umfasst Versorgungsanschlüsse 1, Schaltfläche "Start" - 2 Powerkontakte - 3 des ersten elektromagnetischen Relais - 4, Diode - 5 Terminal Verbraucher - 6, das zweite elektromagnetische Relais - 7 Widerstand - 8 ist ein Kondensator - 9, NO Kontakt des zweiten Relais - 10, Thyristor - 11, Z - 12, einen variablen Widerstand - 13, einem Kondensator - 14, Widerstand - 15 und die zweite Schaltfläche "Start" - 16.

"Start" -Schaltfläche 2 mechanisch mit dem Anker des ersten elektromagnetischen Relais 4 über die Verlängerung gekoppelt ist (Struktur nicht dargestellt). Mit einem Klick über die Schaltfläche "Start" und Verlängerungskabel für elektromagnetische Relais Anker ist sein Betrieb und Selbsthaltung.

Das zweite elektromagnetische Schalter 7 dient als Schwellenelement und wird von einem vorgegebenen Pegel Wechselspannung ausgelöst.

Die Diode 5, den Widerstand 8, einen Kondensator 9 stellen eine zweite Betriebsart des elektromagnetischen Relais 7. Ein Widerstand 8 umgeht die Relaisspule und stellt seine Betriebsniveau. Die Diode 5 und der Kondensator 9 tragen zur Reduktion und Glättungs Schwankungen des Ankers des zweiten elektromagnetischen Relais 7.

Einen Kontakt 10 des zweiten elektromagnetischen Relais, wenn es aktiviert schließt das erste Magnetspule 4, so dass der Strom durch die Spule des zweiten Elektromagneten 7 zum Zeitpunkt der Kontakte steigt Schalt.

Dieses positive Feedback sorgt für präzise Bedienung des zweiten Schalters 7 und damit die Freischaltung und Lösen des ersten Relais 4.

Wenn Sie den "Start" durch das zweite elektromagnetische Relais drücken 7, ein Strom fließt, wird das Relais 7 beginnt zu verankern, eine konstante Kraft in Richtung seiner Operation gerichtet zu betreiben, was die Mehrdeutigkeit Zone 7 eine stabilere Schwellenschaltcharakteristik Relais und bietet reduziert wird freigegeben.

Über einen Widerstand 8 in Parallelschaltung mit der Relaisspule 7 fließt Strom in 3-4 mal geringeren Mengen als im Fall des obigen Standes der Technik, die ohne eine Überhitzung des Widerstands 8 Betrieb. Wickeln der ersten und zweiten elektromagnetischen Relais 4 und 7 bilden, mit dem ein Spannungsteilernetzwerk das gleichgerichtete Halbwellenspannung 11 an die Anode und Kathode des Thyristors zugeführt wird, und der Spannung, die durch den variablen Widerstand 13 gebildet, Teiler, der die Öffnung des Thyristors 11 an verschiedenen vorbestimmten Spannungen Netz regelt.

Bei der Eröffnung des Thyristors 11 tritt Bypass-Schalter 4 und loslassen. Zener-Diode 12 ist ein Schwellenelement. Wenn eine Spannung höher als Zener-Spannung der Zener-Diode drastisch Stromstabilisierung zunimmt.

Eine positive Spannung wird von dem variablen Widerstand 13 entfernt und wird in dem Kondensator 14 akkumuliert, die 12 über die Zener-Diode entladen wird, den Widerstand 6 positive wirkende Spannung an der Steuerelektrode des Thyristors 11 zu schaffen.

Die zweite Schaltfläche "Start" Einrichtung 16 kann ohne Auswirkung auf die Schaltfläche "Start" 2 eingebaut werden.

Schaltfläche "Start" 16 verfügt über zwei elektrische Kontakte Paare. Ein Paar schließt die zweite Magnetspule 7, die andere liefert die Netzspannung an der Diode Anode.

Also, wenn Sie auf die zweite Schaltfläche "Start" 16 Sekunden elektromagnetische Relais parallel geschaltet Schaltung drücken, und die Wicklung des ersten elektromagnetischen Relais 4 wird durch die Diode Spannungsnetz versorgt und Relais 4 ausgelöst wird.

Die zweite Schaltfläche "Start" 16 sollte, komplett mit elektromechanischen Relais verwendet werden (erste), eine geschlossene Kontaktgruppe und den "Start" 2 - komplett mit elektromechanischen Relais (ersten), mit einer offenen Gruppe von Kontakten, wie in diesem Fall mehr verfügbar Konstruktion mit einer Erweiterung mit der Schaltfläche "Start" 2 zugeordnet.

Netzwerk-Switch mit dem Verbraucherschutz Surge funktioniert wie folgt.

Nach dem Stromversorgungsanschluss 1 an das Netz anschließen und die Taste "Start" oder "Start" -Taste 16 wird das erste elektromagnetische Relais 4, verwenden und verbindet den Benutzer samopodhvatyvaetsya. 11 Thyristors ist geschlossen und der Bypass Wirkung auf die Relaisspule 4 nicht hat. Nach dem zweiten elektromagnetischen Relais 7 wird ein Strom fließt, sondern durch den Shunt-Widerstand 8, wird die Relaisauslöse 7 nicht auftreten. Im Falle einer Erhöhung der Netzspannung über einem vorgegebenen Niveau befindet sich ein Betrieb des zweiten elektromagnetischen Schalter 7, die Kontakte 10 de-erregt die Relaisspule 4, 3 Leistungskontakte getrennt machen sind und drehte den Verbraucher ab.

Die zweite Stufe des Überspannungsschutz funktioniert wie folgt. Nach Erhöhung der Spannung über der vorgegebenen Ebene befindet sich ein Betrieb der Zener-Diode 12, Widerstand 15 für den Stromfluss beginnt, wodurch an der Steuerelektrode des Thyristors 11 eine positive Spannung, die ihm öffnet.

Thyristor 11 Shunts die erste Magnetspule 4 während des positiven Halbzyklus von Wechselspannung und Schalter 4 wieder in seine ursprüngliche Position, Absperren der Verbraucher.

vorkommende in externen Netzwerken von bis zu 5 V von einem vorbestimmten Niveau im Rahmen der vorgeschlagenen technischen Lösung wird eine experimentelle Probe gemacht, die einen Schutz vor Überspannungen zur Verfügung gestellt.

FORDERUNGEN

1. Der Schaltnetzbenutzer mit einem Schutz gegen Überspannung, umfassend ein elektromagnetisches Relais mit Stromkontakte mit dem ersten Eingangsanschluß der Stromversorgung und dem Ausgang - mit dem ersten Benutzerterminal, einem zweiten Leistungsanschluß, der mit dem zweiten Anschluß Benutzer, einem Widerstand, einer Diode und einem Kondensator, wobei daß es mit einem zweiten elektromagnetischen Relais in Reihe mit dem ersten, auf "Start", mechanisch gekoppelt mit dem Anker des ersten elektromagnetischen Relais über ein Verlängerungskabel zur Verfügung gestellt wird, wird der erste Relaisarbeitskontakte des zweiten Relais mit der Wicklung, und ein Widerstand parallel zu einem Kondensator mit der Spule des zweiten elektro~~POS=TRUNC verbunden und die Ausgangsleistung durch die Diode Anodenkontakt und dem zweiten Versorgungsanschluss jeweils mit den verbundenen Anschlüssen in der ersten und zweiten elektromagnetischen Relais.

2. Der Schutzschalternetzwerk nach Anspruch 1, der Verbraucherspannung, dadurch gekennzeichnet, daß die Diode Kathode mit der Kathode des Thyristors verbunden ist, an ersten Anschlüssen eines Widerstands verbunden ist, einen Kondensator und einen veränderlichen Widerstand, eine Steuerelektrode mit dem zweiten Anschluß des Widerstandes und der Anode der Zener-Diode verbunden ist, deren Kathode verbunden ist, mit dem zweiten Anschluss des Kondensators und der mittleren Entzugsveränderlichen Widerstand, dessen zweiter Anschluß mit dem zweiten Versorgungsanschluß und die Anode des Thyristors ist mit dem Mittelpunkt der in Reihe geschalteten ersten und zweiten elektromagnetischen Relais verbunden ist.

3. Schalter Netzbenutzer mit dem Schutz vor Überspannung nach Anspruch 1, dadurch gekennzeichnet, dass es mit einem zweiten Knopf "Start", mit zwei Paaren von Schließ elektrischen Kontakten versehen ist, von denen eine parallel zu der Wicklung des zweiten elektromagnetischen Relais und der andere Anschluß ist mit einem verbunden ist die ersten Anschlüsse der Leistungseingang und andere - an die Anode der Diode.

Druckversion
Erscheinungsdatum 01.01.2007gg
